Как построить гараж своими руками: чертежи материалы размеры + фото

Фундамент под каркасную конструкцию

Крайне важно при строительстве каркасных гаражей уделить достаточное внимание организации основания под строение. Ведь это залог высокой практичности, долговечности, стойкости к внешнему воздействию будущего автодома

После выполнения разметки, потребуется определиться с актуальным видом фундамента для каркасного автодома. Специалисты утверждают, что в данном случае подойдет абсолютно любое основание, так как само строение не будет иметь чрезмерно большой вес.

Если грунт на участке плотный, он спокойно выдержит вес самой конструкции, а также автомобиля в ней. Для такого случая можно организовать свайный, столбчатый, плитный, ленточный фундамент. Если же почва песчаная, может дать усадку со временем, лучше предпочесть ленточный или плитный вариант.

В любом случае, угловые точки под стены будущего основания, вне зависимости от его вида, намечаются одинаково.

Работу по разметке границ основания нужно производит следующим образом:

Намечаем одну из угловых точек, учитывая особенности расположения иных объектов на участке.

В намеченной точке устанавливаем разметочные обноски.
Приспособления такого рода представляют собой обычные колья, соединенные между собой доской-перекладиной.

Привязываем веревки к обноске.
При возведении ленточного основания понадобится два отрезка веревки на каждой стороне, расстояние между ними будет равным ширине планируемой ленты.
Веревку растягиваем по обе стороны будущей основы на всю длину стеновой поверхности, закрепляем на обносках на противоположной стороне.
Аналогично определяем примерное местоположение последнего угла, соединяем его с помощью веревки с двумя соседними углами.

Важно следить за тем, чтобы углы получились прямыми.
Перекладина обноски позволяет переместить точку фиксации веревки на ней в небольших пределах. Чтобы убедиться в правильности углов строения, можно вымерить длину обоих диагоналей и сравнить между собой

У квадрата диагонали одинаковы по длине.

Если планируется обустроить столбчатый фундамент, потребуется дополнительно разметить внутреннюю площадку. Это позволит безошибочно определить место расположения опор. Утверждать, что для автодома – это идеальный вариант не стоит.

Ведь только мощный дощатый настил сможет выдержать вес автомобиля, а его создание требует дополнительных затрат. Также потребуется обустроить заезд в помещение – въездную аппарель.

Лучше предпочесть вариант ленточного основания, если планируется обустраивать смотровую яму в автодоме для проведения ремонтных работ. Конечно, стоит учитывать, что изготовить ленточное основание будет несколько сложнее, да и времени потребуется больше. Но конечный результат работы будет удобным, долговечным, практичным.

Плитный фундамент часто называют наиболее сложным в реализации, так как его создание требует создания системы утрамбованных слоев из разных материалов перед заливкой плиты.

Но если делать его мелкозалубленным, то можно получить идеальный вариант под каркасный автодом. Обустраивают плитное основание так:

  • на участке по периметру будущего строения роют траншею глубиной 40-50 см;
  • далее, с трех сторон устанавливается опалубка;
  • армирование основания проводят при помощи специальной сетки или металлических прутьев;
  • арматуру заливают раствором бетона на основе песка или на основе песка и щебня;
  • бетон оставляют на 5 дней до полного высыхания.

Пошаговая инструкция по возведению гаража из пеноблоков своими руками: фундамент-отделка

Возведение постройки начинается с фундамента. Обязательно следят за укладкой слоя гидроизоляции, который снижает вероятность сырости. Материал — монолитные железобетонные плиты ленточного или плитного типа.

Ленточный фундамент используется чаще, стоит дешевле и лучше поднимает постройку над грунтом. Плиточный же используется на глинистых типах грунта. Первый вариант укладывают на песчано-гравийном или непучинистом песчаном грунтах либо же в таких постройках, где нужен подвальный уровень.

Пример того как нужно собирать каркас для заливки фундамента

Для фундамента вырывается траншея шириной в 50 см и глубиной 70 см. После этого уплотните грунт в самой траншее и засыпьте песок на 30 см, залейте водой и утрамбуйте. Для упрочнения основы под гараж фундамент армируется. Для этого нужно сварить каркас и вставить его в траншею.

Затем траншея застилается рубероидом для гидроизоляции. Подготовьте бетон и залейте поверх арматурной сетки. К следующим этапам можно перейти только после его полного застывания.

Для установки ворот в стене из пеноблоков закладывается железобетонная перемычка. Как вариант, устанавливается двусторонняя рамка из стального уголка. Возводя здание, мастер обкладывает блоки вокруг рамки. Для придания им нужного вида используется ножовка, блоки обрезаются по высоте. Для гаража выбираются ворота такой конструкции, которая будет устраивать и с эстетической точки зрения, и с финансовой.

Перемычку делают из металлического уголка

На первом этапе приварите прутья из арматуры (40 см в длину и диаметром в 12 мм) по четыре (или больше) штуки в высоту к раме ворот. Желательно, чтобы сетка из арматуры проходила по местам стыков блоков. Это упрочнит конструкцию.

Следующий этап — грунтовка и покраска ворот. Это также можно сделать заранее, чтобы ускорить процесс возведения гаража. Последний этап — установка ворот в проём строго вертикально. Положение проверяют по строительному уровню и фиксируют с двух сторон при помощи деревянных раскосов.

Стены возводятся на основе двух видов составов. Это либо обыкновенный цементный раствор, либо строительный клей. Использование первого материала дешевле, но ширина шва достигает до 1 см. Второго материала расходуется меньше и ширина стыка всего 2–5 мм. Клей используется только при условии точных геометрических размеров блока.

Первое, что следует сделать — это выставить углы. Между ними натягивается верёвка, по которой выполняется кладка.

Армирующую сетку следует укладывать через каждые два слоя, это избавит от появления трещин

Начинаем класть стены. После первых двух рядов вмуруйте армированную сетку. Затем положите ещё 2 ряда и повторяйте действия до крыши.

Для того, чтобы укрепить стены гаража, их следует армировать. Это нужно делать через каждые два слоя кладки

Прутья, приваренные к раме ворот на этапе их установки, обкладываются пеноблоками. На следующем этапе монтируется перемычка над воротами. При её изготовлении используются углы 5 см, из которых варится каркас по размерам ворот. Устанавливается с внутренней стороны стен и закрепляется цементом. Поверх укладывается балка и продолжается возведение стены.

Сначала укладывается балка, а уже потом продолжается кладка

Крыша выполняется по заранее подготовленному основанию. Если она изготовляется из дерева, то на стены накладывается мауэрлат из бруса и стягивается анкерными болтами. Такое укрепление распределяет нагрузку с крыши на стены гаража из пеноблоков. Армопояс под мауэрлат повышает степень надёжности сооружения, поэтому использование желательно, но необязательно.

Крыша выполняется по заранее подготовленному основанию

Первым этапом устанавливаются двутавровые балки через одинаковое расстояние в 80 см и заделываются в стены. Выступающая часть составляет не менее 20 см. Это делается, для того чтобы уберечь пеноблоки от нежелательной влаги.

По нижним полкам балок плотно прокладываются доски (40 мм в толщину). Для гидроизоляции стелется рубероид, поверх которого насыпается шлак или керамзит.

На следующем этапе проводится бетонная стяжка. Подготовьте смесь и залейте утеплитель слоем в 2–3 см. Дождитесь полного высыхания и гидроизолируйте битумной мастикой. Финишный этап — внешнее покрытие крыши рубероидом. Слои прокладываются снизу вверх с небольшим нахлестом.

Внешняя отделка гаража защитит его от влаги и внешних воздействий. Для такой цели подходят навесные фасадные приспособления. На стенах из пеноблока держатся гипсовые паронепроницаемые штукатурки, но, с учётом микроклимата внутри, целесообразнее использовать материал из цемента. Перед его нанесением по сетке, поверхность нужно тщательно прогрунтовать.

Кладка стен

Кладку стен из пеноблоков можно производить: • с помощью песчано-цементного раствора (1 часть качественного цемента и 4 части песка); для повышения прочности кладки в него желательно добавить пластификатор; • для предотвращения образования мостиков холода можно использовать цементно-перлитовый раствор с 1 частью песка, 1 частью цемента и 1 частью перлита; • специального клея для пеноблоков.

Пластификтор для цементных растворов и клей для пеноблоков

Совет. Для укрепления стен из пеноблоков их армируют с помощью сетки, которую вначале укладывают в швы первого, а затем арматура прокладывается каждые 3-4 ряда. При использовании металлических прутков их утапливают в канавки, вырезанные в блоках с помощью болгарки.

Виды армирования

Основные этапы кладки стен из пеноблоков: 1. Гаражные ворота желательно устанавливать уже перед кладкой, зафиксировав их временными подкосами. 2. Для контроля ровности укладки по углам здания закрепляются направляющие (металлические уголки), к которым привязывается причалка: проволока или прочный шнур. После каждого ряда она переставляется выше.

Шнур-причалка

3. Для того, чтобы материал был надежно защищен от влаги, первый ряд пеноблоков укладывается на слой гидроизоляции (рубероида, гидроизола и пр.) и битумной мастики.

Совет. Для упрочения конструкции можно залить в фундамент металлический короб, в который будут вставляться пеноблоки.

4. Наиболее сложным является начало кладки. Вначале раскладываются блоки по углам здания. Если фундамент неровный, первый блок должен устанавливаться в самом высоком углу строения (под ним раствора будет меньше всего). Для стыковки в середине ряда используются обрезные (доборные) пеноблоки.

Стыковка в центре стены доборными обрезными блоками

5. Болгаркой получить ровный срез не получится, поэтому резку материала лучше производить с помощью специальной ножовки, предназначенной для работы с пеноблоками (обычная ножовка очень быстро затупится). 6. После укладки ряда поверхность тщательно шлифуется теркой или рубанком по гипсокартону. Удалять перед укладкой следует и все неровности по бокам и низу блоков.

7. Рекомендуемая толщина шва цементно-песчаного раствора 1-1,5 см, вертикальных швов по бокам – 1 см. Толщина швов специальной клеевой смеси зависит от рекомендации ее производителя.

Важно! Для того, чтобы получить ровную поверхность, первый ряд следует укладывать только на достаточно большой слой (до 2 см) песчано-цементного раствора. 8

Клеящая смесь наносится с помощью специальной кельмы с зубцами для разравнивания раствора. При этом промазывать раствором необходимо не только горизонтальную поверхность, но и боковую часть соседнего блока. На выбранном месте пенобетонный кирпич следует чуть-чуть подвигать, а затем, постукивая резиновым молотком, плотно прижать

8. Клеящая смесь наносится с помощью специальной кельмы с зубцами для разравнивания раствора. При этом промазывать раствором необходимо не только горизонтальную поверхность, но и боковую часть соседнего блока. На выбранном месте пенобетонный кирпич следует чуть-чуть подвигать, а затем, постукивая резиновым молотком, плотно прижать.

Промазывание раствора

9. Второй ряд укладывается также с углов после схватывания раствора (примерно через 2 часа). Его установка производится со смещением блока-кирпича на 30-50% так, чтобы стык предыдущего ряда был перекрыт. 10. Проверка укладки каждого ряда по горизонтали и вертикали выполняется с помощью уровня.

Укладка со смещением и выравнивание блока с помощью уровня

11. Углы здания должны быть выполнены методом перевязки швов.

Перевязка углов здания

12. Над проемом для гаражных ворот монтируется металлическая балка.

Монтаж балки для ворот

13. При использовании металлических балочных перекрытий кровли следует предусмотреть в верхнем ряду кладки монолитный железобетонный пояс: он выкладывается из пустотелых армированных блоков с последующей заливкой бетоном. Армированный пояс можно сделать и полностью из бетона. Для этого делается кирпичная опалубка, в которую закладывается арматура и заливается бетоном. При использовании деревянных балочных перекрытий использование большого количества металлических прутьев не обязательно: достаточно нескольких стержней.

Кирпичная опалубка для заливки бетоном верхнего ряда

Видео по теме: Гараж из пеноблоков своими руками

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

  • гидроизоляционная пленка;
  • ЭППС;
  • стенка.

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Проведение подготовительных работ

На этапе подготовки необходимо ответить следующий список вопросов:

  1. Определиться с проектом гаража из профнастила,
  2. Выбрать размеры будущего строения,
  3. Посчитать смету и собрать все необходимые строительные инструменты,
  4. Правильно выбрать место на участке для расположения постройки,
  5. Решить, какой выбрать профнастил для гаража.

Рассмотрим решение каждого из указанных выше вопросов.

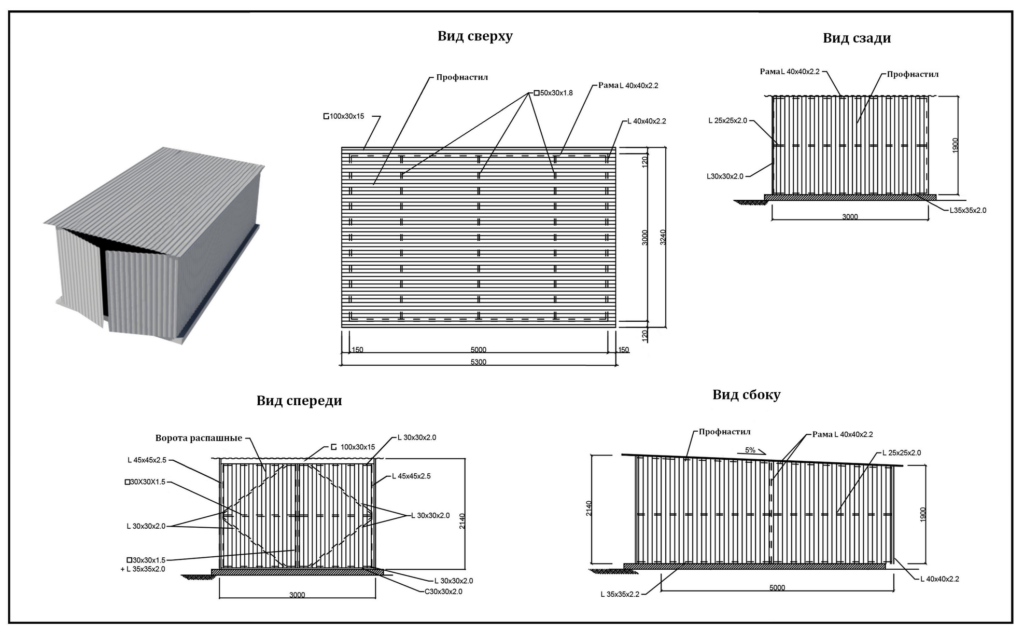

Эскизы и чертежи гаража из профнастила

Перед началом строительства Вы создаете наглядный эскиз будущей постройки на листе бумаги или в программе Автокад на компьютере. Это в первую очередь нужно для предварительного подсчета количества материалов и определения размеров гаражного бокса. Для создания подробного фото гаража из профнастила понадобиться высота, длина и ширина конструкции, материал отделки и выбор цветового решения.

Если Вы собираетесь строить бокс на 1 легковую машину, тогда ширина строения должна быть не меньше 2,5 метров, а длину – от 4 до 5 метров. Если необходимо сделать гараж из профнастила с сараем, то здесь должно быть дополнительное место для хранения инструментов, для различных инструментов, садового инвентаря и прочего гаражного оборудования.

Также предварительно решите для себя, необходимо ли Вам делать смотровую яму для ремонта авто. Если нужно, то при проектировании необходима проверка характеристик грунта и расчет глубины бокса.

Выбор места на участке для постройки

Если с проектом и чертежами гаража из профнастила для возведения своими руками все решено, то нужно перейти к работам на участке. Для строительства подберите ровную площадку, расположенную невдалеке от ворот на дачный участок. Лучше всего подобрать участок рядом с домом, расположенный сзади или с боковой стороны.

Кроме того, нужно обязательно учитывать необходимость формирования засыпки из гравия или шлака для подъездной площадки у гаража. И чем ближе будущее сооружение будет к дому, тем меньше материалов и времени Вы потратите на укладку ровной площадки. Также удобно будет присоединять гараж к дому – Вы сможете сделать единую кровельную конструкцию со скатом в сторону за гараж.

В случае отдельно стоящей постройки располагайте гаражный бокс в 6-8 метрах от загородного дома. Так Вам удастся обезопасить дом при возгорании гаражного помещения.

Как выбрать профлист для будущего гаража

Любую марку профнастила изготавливают из оцинкованной листовой стали. По толщине он нормируется в пределах 0,4-1 мм. При строительстве гаражного бокса для кровли выбирают материал с толщиной 0,45-0,55 мм, а для стен чуть толще — 0,6-0,7 мм. Для строительных работ выбирайте профилированный лист с маркировкой «С» и «К»

Также обратите внимание на высоту волны. Лучше всего брать профнастил с этим показателем в пределах 18-21 см

Перечень инструментов для возведения

Список крепежных элементов, материалов и инструментов, которые обязательно нужно купить при возведении гаражного бокса:

  • Профилированный лист (с учетом подсчета внахлест на 20-30 см),
  • Металлический профиль для установки каркаса конструкции;
  • Пароизоляционная пленка и панели для утепления;
  • Крепежные элементы;
  • Бетон для фундамента;
  • Шуруповерт, перфоратор, строительный уровень и совковая лопата;
  • Набор крепежа – уголки, клепки, саморезы и шурупы.

Организовываем рабочее место

Вне зависимости от площади гаража, со временем возникнет необходимость в организации рабочего места. Для этого потребуется не менее одного стола, который обычно устанавливается в углу помещения. В случае если внутреннее пространство небольшое, можно воспользоваться следующей хитростью: смонтировать в свободной зоне навесную столешницу.

Для этого потребуются:

  • лист ДСП;
  • петли для мебели;
  • фурнитура и крепежи;
  • бруски.

Благоустройство гаража начинается с того, что на стену наносится разметка, после чего высверливаются отверстия и крепятся бруски. К последним фиксируются петли, на которые навешивается лист ДПС. В конце к этому материалу крепятся опоры.

Размещаем рабочий стол

Рабочий стол, при обустройстве гаража, размещается:

  • вдоль дальней стены, во всю ширину;
  • вдоль боковой стены;
  • в углу.

Размер рабочего места варьируется в зависимости от свободной площади и потребностей владельца. Оптимально, если вместе со столом монтируются выдвижные ящики и навесные конструкции для хранения инструментов.

Монтируем стеллажи и ящики

Стеллажи можно приобрести в магазине или смонтировать своими руками. Для второго варианта потребуются:

  • листы фанеры;
  • обрезки труб;
  • профиль (уголок).

Работа по монтажу начинается с нанесения разметки на стенах и определения размеров полок (ширина не должна превышать 60 сантиметров). Высоту последних можно варьировать в зависимости от личных предпочтений. Далее соединяются вертикальные и горизонтальные части стеллажа. Полученный каркас, посредством дюбелей, фиксируется к стене и полу.

На каждом из приведенных этапов рекомендуется отслеживать уровень полок и других элементов конструкции, не допуская перекосов.

На стеллажах часто размещают пластиковые контейнеры для хранения мелких предметов.

Полки для инструментов

Правила обустройства рабочего пространства применимы для любых гаражных конструкций, в том числе и для полок под инструменты. Последние устанавливаются на различной высоте, в зависимости от того, для хранения каких деталей используются.

Существует множество вариантов организации полок под инструменты. Наиболее простым способом обустройства рабочего пространства считается фиксация армирующей сетки толщиной 2 миллиметра на стене. После монтажа отдельные проволоки откусываются и отгибаются так, чтобы получились навесные крючки.

Второй, сравнительно простой в изготовлении, вариант предполагает крепление к стене листа фанеры, в котором просверлены отверстия, диаметром, соответствующем размерам инструментов (стамески, молотки, отвертки и других).

Крючки и держатели для гаражной аппаратуры

Существует также много вариантов держателей для гаражной аппаратуры: полки с выемками под инструменты, съемники и другие конструкции. Выбор в пользу конкретного приспособления в данном случае напрямую зависит от того, для хранения каких вещей оно применяется.

Для крупногабаритных предметов подойдут:

  • полки с вырезанными пазами по размерам гаражной аппаратуры;
  • отдельный навесной шкаф для смазочных материалов;
  • отдельные шкафы-солдатики с контейнерами;
  • картонные трубки и другое.

В магазинах можно найти так называемые гладиаторы, подходящие для хранения предметов различных размеров. Вместо обычных крючков, для фиксации крупногабаритных инструментов рекомендуется приобрести PowerTrack. Эта продукция выносит воздействие агрессивных сред и выдерживает грузы весом до 30 килограмм.

Органайзеры для мелких деталей

Если в гараже скапливаются мелкие вещи, для хранения подобных предметов подойдут пластиковые органайзеры. Последние можно приобрести в магазине либо сделать самостоятельно, вырезав часть пластиковой канистры.

Проект

Теперь Вы знаете какой гараж лучше строить. Но, перед строительством гаража для автомобиля своими руками необходимо создать проект, не обязательно профессиональный, но учитывающий основные пожелания и требования к устройству гаража своими руками; расчеты так же желательно отразить на схеме гаража.

На этапе планировки гаража необходимо:

  1. Отметить список задач, которые будет выполнять гараж. Будет ли это только автостоянка или еще и автомастерская? Нужен ли погреб или смотровая яма?
  2. Рассчитать размеры гаража, учитывая все возможные варианты его настоящего и будущего применения.

Для этого нужно определить:

  • площадь пространства после заезда автомобиля в гараж, остающегося свободным, и позволяющего проводить ремонт;
  • заранее предусмотреть возможность покупки автомобиля больших размеров и сделать запас для его размещения;
  • при необходимости определить пространство для рабочего стола и место для демонтажа автомобильных агрегатов;
  • предусмотреть место для инструмента, запчастей и стеллажей под сезонные автомобильные шины;
  • место для размещения ГСМ (по специальной инструкции для них нужно выделять дополнительное помещение с дверью, закрывающейся герметично).

Как сделать своими руками гараж — чертеж, фото:

Рекомендации по оптимальным размерам

Автомобильные двери должны открываться с двух сторон одновременно и при открытых дверях должно оставаться еще по 15 см от каждой двери до стен гаража.Внимание! Между автомобилем и стенами гаража достаточно оставлять по 90 см для комфортного открывания дверей.

Расстояние между воротами и автомобилем рекомендуется выбирать в 60-80 см, это даст возможность свободно проходить человеку, и разгружать багажник автомобиля.
Проем ворот предпочтительно делать на 80 см шире автомобиля для заезда в гараж даже неопытного водителя без риска поцарапать автомобиль.

Минимальные размеры гаража по нормативам:

  • ширина: 2,3 м;
  • высота ворот (для легковых авто): 2,1 м;
  • высота ворот для внедорожников или семейного микроавтобуса: 2,4 м.

Расчет высоты потолка производится от самой верхней точки автомобиля при всех открытых внешних элементах автомобиля. От верхней точки автомобиля необходимо прибавить вверх 20 см для возможности установки на потолке освещения, вентилирования и секционных ворот.

Приведем оптимальный гаражный размер для микроавтобуса Газель, имеющего габариты 5,5х2 х2,2 м: если в гараже запланирован верстак, яма, место для запчастей, то оптимальным и проверенным временем размер будет 5х10х3 м.

Разбивка на местности

После проведения всех расчетов, план гаража необходимо физически «привязать» к местности.

Для этого надо выбрать точку, на которой запланирован один из углов гаража. От этой точки нужно отложить все необходимые размеры из проекта, забивая арматурные колышки и провязывая шнур из капрона, обозначающий линию стен будущего гаража.

Помните, что важно расстояние между гаражом и забором. Как построить правильно и законно гараж читайте в статье здесь

Сооружаем и утепляем стены гаража – инструкция и советы

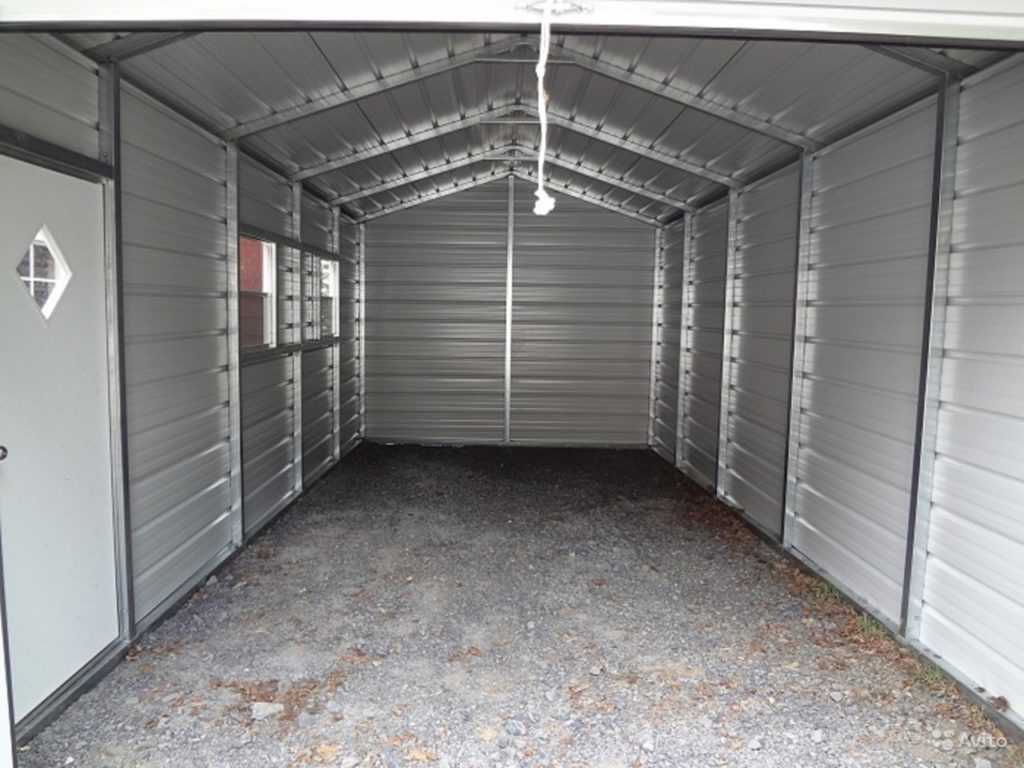

Наружная обшивка каркасного автоангара выполняется профнастилом либо листовой сталью толщиной 1,2–1,8 мм. В последнем случае можно использовать и обычные стальные листы, и оцинкованные. Изделия с антикоррозионным цинковым покрытием характеризуются хорошим противодействием атмосферным воздействиям. Понятно, что постройка из них будет более долговечной.

Утепление стен гаража

Своими руками обшивать гараж проще профилированными листами. К каркасу они прикрепляются саморезами по металлу, болтами с гайками или сваркой. Выбор технологии крепления за вами. Если будете использовать саморезы (именно так и поступают многие умельцы-самоучки), следите за тем, чтобы в профлисты крепежные элементы входили четко перпендикулярно. Обшивка и утепление стен выполняется следующим образом:

  • На угловой части конструкции монтируете первый профилированный лист. Выводите встык с ним вторую панель, потом третью, четвертую и так далее.
  • Места стыкового соединения листов обрабатываете изнутри монтажной пеной.
  • Оклеиваете пароизолятором (можно использовать Мегаизол, Алюфом или любой другой материал) внутреннюю часть обшивки.
  • Делаете внутри автодомика обрешетку, применяя гипсокартон и алюминиевые рейки, размещаете в созданной конструкции выбранный утеплитель (пенополистирол, минеральная вата).
  • Оклеиваете поверхность теплоизоляционного материала еще одним слоем пароизолятора.

Теперь можно облицевать стены любым подходящим материалом, например, вагонкой. Если гараж, который вы возвели своими руками, будет использоваться исключительно в теплое время года (возможно, вы строите его на даче, где не бываете зимой), утепление постройки производить необязательно. При постоянной же эксплуатации автоангара из профильной трубы и профлистов укладка теплоизоляции является обязательной процедурой. Иначе в вашем гараже с наступлением холодов будет холодно и сыро.

Ворота для самодельного металлического автодома рекомендуется делать из 4–5-миллиметровых по толщине стальных листов. Более тонкие изделия применять нежелательно. Ворота обычно изготавливаются распахивающимися (двухстворчатыми). Последний совет. Окрашивание гаража из металлоконструкций лучше всего выполнять акриловыми красками. Они превосходно предохраняют трубы и профлисты от коррозии и не выцветают.
