Как сделать снегоход из мотоблока своими руками: чертежи и размеры, фото, видео, описание

Сборка

Прежде всего необходимы подготовительные работы.

Чтобы затруднений с эксплуатацией мотобуксировщика не возникло, главное, сразу же определиться с ее ключевыми техническими характеристиками:

  • грузоподъемностью;
  • мощностью мотора;
  • разновидностью силовой передачи;
  • системой пуска мотора – электрической либо ручной.

А также необходимо побеспокоиться о дополнительных приспособлениях мотобуксировщика – лебедке, свете, защитных компонентах, сиденьях. После этого разрабатывается полный чертеж, на котором будут отображены все тонкости. Затем можно заказать комплект составных элементов для мотособаки либо подобрать их самому из тех, что есть в наличии от другой автомототехники.

Теперь можно начинать процедуру сборки.

В первую очередь изготавливают раму (каркас) мотобуксировщика, которая даст возможность зафиксировать мотор, коробку, ходовую часть. Для этого выбранные профильные трубы (кроме того, сгодится балка) свариваются в коробку в виде прямоугольника. После варят крепления для всех основных агрегатов мотобуксировщика. По завершении можно инсталлировать мотор.

Используя втулки, по углам каркаса устанавливают подшипники. После создают переднюю и заднюю оси (мосты), которые конфигурируют валы совместно со втулками и опорниками. Задний мост мотобуксировщика делают ведущим, устанавливая на него приводное профилированное колесо и основательно приваривая его. Посредством цепи ее необходимо объединить с коробкой скоростей.

Гусеницы мотобуксировщика, как говорилось выше, изготавливают собственными руками из транспортерной ленты шириной больше 30 сантиметров или приобретают готовые, только последние потребуется разделять и делать шире посредством вставок. Траки делают из дерева, пластмассовых труб либо демонтируют со старенького снегохода. На КПП, двигатель устанавливают шкивы, соединяющиеся приводным ремнем. К рулю фиксируют компоненты управления мотобуксировщиком – рукоятка сцепления устанавливается с левой стороны, рукоять газа – с правой. Руль фиксируют на каркасе посредством сварки двумя трубами с вилкой. Вилка устраивается на задней оси и фиксируется приваренными металлическими шайбами.

По завершении работ устанавливаются дополнительные устройства мотособаки, монтируется необходимое оснащение. Конструкция комплектуется местом для сидения, отделом для грузов и так далее Готовая техника ничем не уступит по функциональным характеристикам заводской продукции, будет выполнена основательно и может быть восстановлена при выходе из строя самим создателем.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

  1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
  2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
  3. В отверстие диска выводится воздушный клапан.
  4. Колесо накачивается воздухом.
  5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Сооружаем минитрактор и вездеход из мотоблока

Практически все самоделки, изготовленные из мотоблока, призваны облегчить труд человека. Тот, кто не пахал землю, таская эту машину за рога, не знает насколько это тяжело и утомительно. Гораздо легче сесть на него и поехать. Однако, конструкция изделия не позволяет этого сделать без некоторых переделок. Внеся в конструкцию мотоблока определенные изменения, можно получить удобный и маневренный минитрактор.

Внеся в конструкцию мотоблока определенные изменения, можно получить удобный и маневренный минитрактор.

Однако, существует одна существенная проблема. Нельзя сесть прямо на мотоблок, не повысив центра тяжести аппарата. Это недопустимо, так как машина может опрокинуться на поворотах. Поэтому необходима вторая ось шириной не менее 1,2 м. Колесная база самого мотоблока должна быть расширена тоже до этих пределов. Токарь для этого не нужен, так как необходимые насадки на ведущий вал имеются в продаже. Они увеличивают расстояние между колесами до необходимого.

Обычно легкие или средние мотоблоки не имеют дифференциала, что очень негативно влияет на их маневренность. Поэтому следует установить поворотные удлинители, ограничивающие чрезмерный угол разворота.

Блокирующий поворотный удлинитель

Сегодня сделать минитрактор может даже тот, кто не умеет обрабатывать металл, ведь в продаже имеются готовые комплекты для переделки, которые состоят из:

  • Рамы, оснащенной креплениями для установки двигателя.
  • Подножки с установленными на ней педалями.
  • Водительского сиденья.
  • Рычагов выключения системы блокировки полуосей.
  • Системы рулевого управления с установленными тягами.
  • Передней балки, оборудованной тормозными дисками и ступицами колес.
  • Задней навески с ручным удобным подъемным механизмом.
  • Крыльев.

Комплект для минитрактора

Больших проблем при переоборудовании мотоблока в минитрактор с использованием перечисленных деталей не возникает. Зато получится трактор, на котором обрабатывать землю гораздо легче и удобнее, чем на мотоблоке. Конструкция и каждая деталь точно вымерена и подогнана. Она прошла испытания в различных условиях. Поэтому вам не придется что-либо подгонять.

Чтобы собрать из мотоблока вездеход, тому, кто уже сделал трактор, нужно только установить широкую вездеходную резину на колеса. Для указанных выше самоделок удобнее использовать двигатель с водяным охлаждением, так как он меньше подвержен перегреву и более вынослив к длительным нагрузкам.

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

  • трансмиссию;
  • выхлопные части;
  • тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

  1. Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
  2. Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
  3. Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
  4. Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

На заметку!Независимо от типа создаваемой техники для езды по болотистым грунтам, важны зацепы, дающие высокую сцепку. Подойдут ШНД.

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

  1. Болотоход.
  2. Мотосани (аэросанки).
  3. Снегоход.
  4. Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

  1. Стандартные диски и крепежи сваривают трубками из металла.
  2. Изготавливают большие камеры с более надежным креплением.
  3. На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
  4. Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях


Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

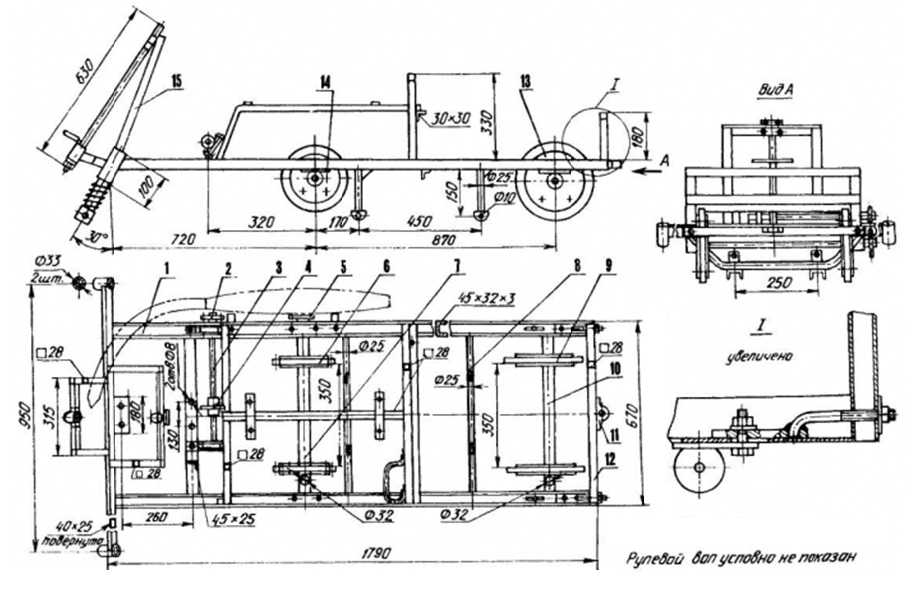

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов  по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала.Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.
Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.
Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода


Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками


Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

  • первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
  • второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
  • третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
  • четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

  1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
  2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
  3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
  4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
  5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

https://youtube.com/watch?v=v1sP9dC-AZc

Снегоход и болотоход из мотоблока

Принципиальной разницы между этими самоделками нет, поскольку снегоход из мотоблока, как и болотоход на его базе объединяет одно принципиальное требование: минимальное давление на грунт

Переделывая мотоблок под новое 4-х колесное шасси особое внимание нужно уделить качеству изготовления широких снего-болотоходных колес

Лучше всего изготовить грунтозацепы таким образом, чтобы в них можно было разместить стандартные колеса мотоблока.

Владельцы тяжелых мотоблоков с прицепной тележкой могут сделать из него самодельный снегоход, вообще не меняя конструкцию. Для этого достаточно переобуть свой ручной трактор в новые внедорожные «лапти». Покрышки перед этим нужно спустить, затем поддомкратить раму, вставить колеса в грунтозацепы и снова накачать их. После этой несложной работы можно спокойно отправляться в путешествие по заболоченной местности или по глубокому рыхлому снегу.

Практика подтверждает, что такой самодельный болотоход даже с не очень мощным 6-сильным бензиновым мотором довольно резво ездит по равнине и уверенно преодолевает небольшие уклоны.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте

Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую

Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.

Квадроцикл из мотоблока – особенности создания агрегата

По своей сути, квадроцикл представляет собой 4-колесный мотоцикл, который предназначается для езды в наиболее труднодоступных местах. Для этого агрегат должен иметь легкую массу, большой запас мощности, а также быть максимально простым в эксплуатации. Всеми этими качествами будет обладать квадроцикл, изготовленный своими руками из мотоблока.

Выбор двигателя для самодельного агрегата

Возможности самодельного квадроцикла во многом зависят от двигателя, который вы выберите для сборки агрегата. Первое требование к мотору – он должен быть максимально мощным. Неплохим вариантом будет применение двигателя от китайского мотоблока. Такие моторы уже успели зарекомендовать себя, как достаточно надежные конструкции, хорошо выдерживающие длительные нагрузки.

При выборе обязательно обращайте внимание на начальный крутящий момент мотора. Чем выше этот показатель, тем быстрее квадроцикл будет преодолевать болотистую местность

Если рассуждать по маркам мотоблоков, чьи двигатели подходят для монтажа на самодельный квадроцикл, то, помимо китайских агрегатов, для изготовления можно использовать моторы от сельскохозяйственных машин марки Нева, Заря и Салют. Мотобуксировщик из мотоблока одной из этих марок преодолеет любое препятствие, и не подведет вас в самый неподходящий момент.

Как собрать квадроцикл своими руками – порядок действий

Сделать квадроцикл с двигателем от мотоблока немного проще за счет того, что вам не потребуется изготавливать колеса. Как и в случае с каракатом, перед изготовлением квадроцикла из мотоблока нужно изучить чертежи, которые подскажут правильный порядок действий при сборке. Алгоритм изготовления квадроцикла выглядит следующим образом:

  1. В первую очередь от вас потребуется расширить колею. Так как в конструкции всех современных мотоблоков колеса располагаются непосредственно под мотором, то вам понадобится немного расширить дистанцию между колесами, что придаст квадроциклу устойчивости, особенно, при прохождении резких поворотов. Для увеличения колеи используйте специальные вставки – их можно выточить самому, или заказать изготовление деталей в токарной мастерской. Еще один вариант – покупка специальных адаптеров в магазине сельскохозяйственной техники. Минус данного метода – высокая стоимость готовых элементов;
  2. На следующем этапе нужно сделать раму для квадроцикла. Ее можно сварить, взяв за основу велосипедный или мотоциклетный каркас, или же изготовить с нуля, используя стальные трубы. Помните, что рама – это самая уязвимая часть квадроцикла, так как после монтажа на нее мотора и других деталей конструкция будет поддаваться сильной нагрузке. Крепить раму следует посредством двух шрифтов и поворотного шарнира;
  3. Третий этап – установка и фиксация колес. Перед этим определите нужный вам размер дисков. Помните, что чем больше диаметр деталей, тем меньше будет скорость, и тем больше усилий потребуется мотору для разгона. Оптимальным вариантом станет применение автомобильных дисков с широким ложем, диаметром 15 дюймов. Далее на диски наматывается плотная ткань, а сверху надевается резиновая камера;
  4. На последнем этапе на раму квадроцикла монтируется двигатель, сцепление, система зажигания, тормоза и выхлоп. Не обязательно использовать все эти механизмы от одного и того же мотоблока. Главное, чтобы каждый элемент был действительно надежным и полностью исправным. Не забудьте установить и подключить кнопки управления и переключатели. Лучше всего расположить их рядом друг с другом, чтобы управлять квадроциклом было удобнее.

Самодельный квадроцикл практически ничем не уступает рыночным аналогам – он развивает примерно такую же скорость и быстро преодолевает любые препятствия.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
