Каркасный гараж своими руками: бюджетное строительство

Строительство каркасного гаража

Чертёж каркаса и будущей постройки необходим начинающим строителям. Он также нужен для расчётов расхода строительных материалов – опорных балок, стеновой обшивки, кровельных панелей. Можно пользоваться готовыми чертежами гаражей, типовыми решениями, которые приводятся в различных рекомендациях по строительству каркасных гаражей своими руками, в пошаговых инструкциях. Или обратиться к специалистам и заказать расчёт и чертёж вашего гаража с индивидуальными размерами, требуемой конструкцией.

Развернутый чертеж.

В готовом чертеже должен быть рисунок-эскиз будущего каркаса.

Эскиз-рисунок каркаса.

Также должен быть чертёж с указанием размеров всех каркасных элементов, расстояния между ними и способов крепления между собой. Также в чертеже указывается вид и размеры панелей стеновой обшивки, и способы её крепления к стойкам каркаса. Оговаривается материал размер кровельных листов, а также шаг-расстояние кровельных лагов. Правильно составленный чертёж со всем размерами может использоваться в качестве инструкции к строительству гаража.

Строительство каркасного гаража начинается с проектирования. А работы по его возведению начинаются с закладывания фундамента. Стены будущего гаражного строения могут быть лёгкими и холодными, но основание должно быть глубоким (при наличии смотровой ямы) и прочным.

Чаще всего в качестве основы под каркасный гараж используют фундаментную плиту. Она имеет достаточные показатели прочности, и укладывается в короткие сроки. Однако при этом отличается весом и требует работы погрузочно-разгрузочной техники. При использовании подъёмного крана плита укладывается на место будущего подсобного строения в течение часа.

Плита фундамента.

Перед укладыванием плиты проводят подготовительные работы — разравнивают грунт, при необходимости делают небольшое углубление или наоборот, приподнимают будущее, выполняя насыпь. При укладывании бетонной плиты в яму её дно предварительно отсыпают слоем песка – для отвода грунтовой воды, в качестве дренажного слоя. Если же плита укладывается поверх грунта без заглубления, или на возвышенном месте, то достаточно разровнять и утрамбовать землю.

Готовую фундаментную плиту используют в том случае, если под гаражом нет необходимости сооружать смотровую яму. Если же есть необходимость в традиционной гаражной яме, то сначала сооружают её, и только после – приступают к фундаменту, стенам и крыше.

Яма для гаража обустраивается в виде грунтового заглубления необходимой длины, ширины и глубины. Её стены выкладываются кирпичом, или отливаются бетоном, дно также выкладывают небольшой бетонной плитой. После обустройства ямы – приступают к заливке основной фундаментной плиты.

Монолитный фундамент со смотровой ямой.

Для подготовки грунта к заливке дно будущей плиты отсыпают песком. После этого песок проливают водой и трамбуют. Поверх — выкладывают каркас будущего фундамента – из металлической арматуры, сетки, проволоки, по периметру фундамента сооружают опалубку. После – льют бетон.

На застывание фундаментной плиты дают месяц. Наступать на плиту основания можно уже через сутки. Бетон будет достаточно прочным, чтобы выдержать вес человека и проводить дальнейшие строительные работы. А вот ставить автомобиль можно только после набора окончательной прочности – через 28 календарных дней.

Поверхность гаражной плиты должны быть влагостойкой. При постановке машины с её колёс и днища будет сливаться вода. Проникая в поры бетона, при замерзании капли влаги будут расширять поры, инициировать растрескивание поверхности. Поэтому перед заливкой бетона в смесь добавляют влагостойкие компоненты типа Пенетрон, Аквастоп. При установки готовой фундаментной плиты её поверхность пропитывают водостойкой смесью.

Установка крыши, пола, ворот

  1. Стропильное накрытие требует доску толщиной 40мм., а размер шага между стропилами 0,5-1м., оно варьируется исходя их обилия снегопадов в районе. На верхний брус укрепляют перекрывающие балки из доски 40мм. используя нагеля, далее устанавливаются друг к другу под углом стропильные ноги, их укрепляют подкосами и затяжками;
  2. Гидроизоляционный материал укладывается на стропила, а сверху из древесины толщиной 20мм. устанавливается обрешётка с шагом 0,5м.;
  3. Используя доску толщиной 40мм. выполняется перекрытия пола, укладывая доску на заранее приготовленную обрешётку из бруса;
  4. Каркас для ворот изготавливается из бруса 10х10см. усиливая для надёжности уголками из металла и укрепляя шпонками. Чтобы конструкция имела жёсткость, дополнительно укрепляют поперечными стяжками. После чего необходимо обработать двумя слоями антисептика и далее осуществлять обшивку.

Почему я решил строить каркасный гараж

Перед тем, как начать строить гараж, перерыл несколько форумов на строительную тематику и подробно прочитал несколько тем.

Как вариант постройки гаража, думал, что смогу сделать его из следующих материалов:

  • Газобетонные блоки.Керамзитобетонные блоки.Брус.Каркасная конструкция на стальном каркасе.Каркасная конструкция на деревянном каркасе.

В ходе планирования отпали сами собой блочные материалы, под них требуется приличный фундамент, который дорог и требует большого объема бетонных работ.

Брусовой гараж я решил не строить по причине того, что у меня дом из блоков и кирпича, а при таком доме бревенчатый гараж или гараж из бруса смотрится как сарай. Пусть это и утилитарное строение, но о строительном дизайне в целом тоже надо немного думать.

Стальной каркас не стал делать, потому что после расчетов посмотрел на итоговую цифру сметы и несколько минут раздумывал, почему у меня по стоимости гараж выходит почти как жилой дом.

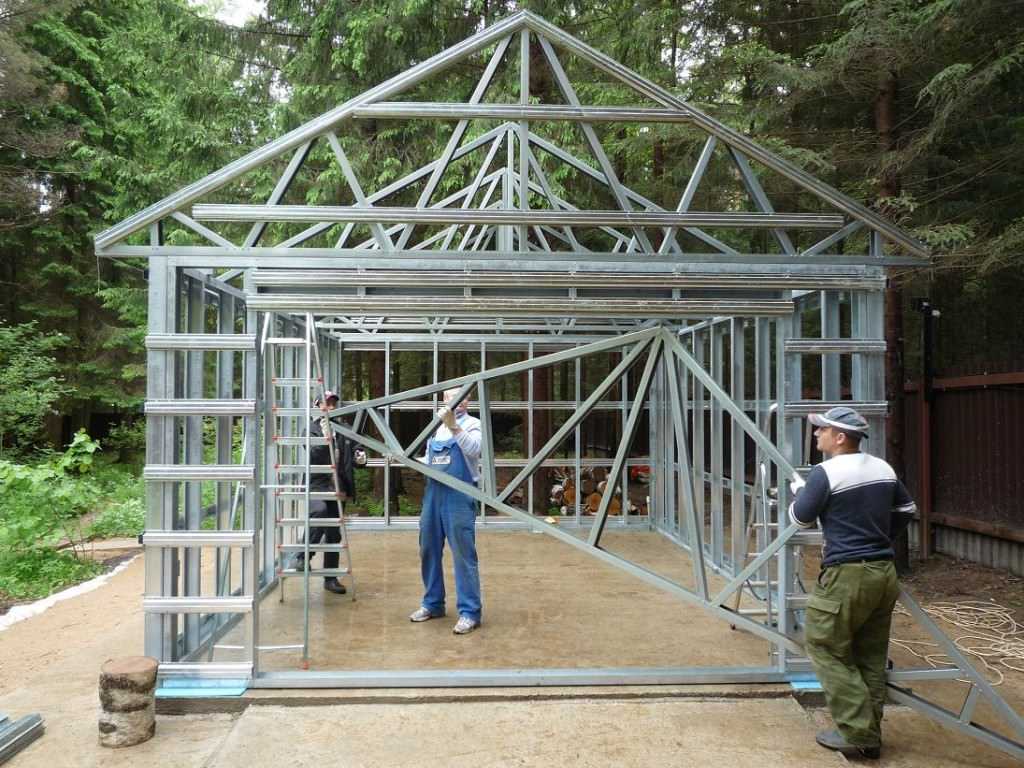

Стальной каркасный гараж это, конечно, хорошо, но дорого.

Так что в итоге решил строить каркасный гараж на деревянном каркасе. Дерево каркаса пропитаю огнезащитной пропиткой и буду обшивать гараж профнастилом.

Вот мой вариант — каркасный гараж на деревянном каркасе.

Преимущества и недостатки каркасного гаража

Данная технология имеет ряд неоспоримых преимуществ, которые часто становятся главными аргументами при выборе подобного варианта строительства:

  • Основным преимуществом каркасного гаража является то, что его легко возвести своими руками. Это получается достаточно экономно. Все ее элементы скрепляются между собой с помощью болтов и саморезов. Производить работы можно в любое время года.
  • Работать удобнее вдвоем, на строительство уйдет не более двух недель. Создание постройки не требует привлечения сложной техники, отсутствует строительный мусор, как при обычной стройке.

К недостаткам каркасного гаража можно отнести:

  • Горючесть материалов. При создании каркаса стоит понимать, что для обеспечения пожаробезопасности обшивку стен стоит производить негорючими материалами.
  • Для утепления конструкции целесообразно пользоваться каменной ватой, поскольку она также не подвержена воздействию огня.
  • Для продления срока эксплуатации каркаса рекомендуется использовать антисептик. Речь идет о деревянном каркасном строении.

Конструкции крыши и ворот

Что ж, стены на месте, переходим к монтированию крыши. Она бывает – плоской, односкатной и двухскатной. Плоская крыша, наиболее легкий вариант монтажа, но наиболее подверженный риску деформации. Поэтому, выбирайте либо одно-, либо двускатную крышу. Наклон в таких кровлях не позволит снегу закрепляться на них и он будет под собственным весом падать на землю. Начинается данная технологическая операция с закрепления стропильной системы. Учитывайте то, что именно на нее будет перекладываться вся нагрузка от атмосферных осадков. Части стропильной системы крепятся между собой с помощью затяжек, что позволит разгрузить коньковый брус. Выбор кровельного материала зависит от ваших материальных возможностей. Это может быть классическая или металочерепица, шифер, профнастил.

Двухскатная крыша

Установка ворот – это заключительный этап. По способу открывания они делятся на раздвижные, секционные, распашные или откатные. После установки системы не забудьте обработать поверхность грунтовкой и краской, для предотвращения коррозии.

Подготовка строительной площадки

Подготовительные работы перед возведением каркасного гаража крайне важны, ведь от качества их выполнения во многом зависит конечный результат работы. Начинаем работы с выбора участка для строительства, его очищение, создания чертежа будущего строения с подборным описанием всех его деталей и особенностей самого участка.

Чем качественнее будет очищен участок от имеющихся хозпостроек, ветхих строений, мусора, сухих веток, травы и т.п., тем более прочный и долговечный фундамент под будущий автодом получиться создать. А без хорошего основания каркас для гаража, вряд ли, получится действительно надежным.

Важно! После очистительных работ важно хорошенько выровнять участок, нанести разметку по всему периметру. Оставьте по 0,5 м с каждой стороны от будущей постройки очищенными, данная площадь потребуется для создания отместки.. На размеченном участке нужно снять верхний плодородный слой грунта 15-20 см в толщину

Привлечение специальной техники значительно ускорит процесс выполнения работы, но для экономии денежных средств данную операцию можно выполнить при помощи штыковой и совковой лопаты

На размеченном участке нужно снять верхний плодородный слой грунта 15-20 см в толщину. Привлечение специальной техники значительно ускорит процесс выполнения работы, но для экономии денежных средств данную операцию можно выполнить при помощи штыковой и совковой лопаты.

Первая позволит с легкостью наметить границу, глубину слоя грунта, выполнить его подрезку, вторая – удалить лишнюю почву. Из инструментов в процессе подготовки участка также может понадобиться правило, строительный отвес, веник, совок, тачка, каток.

Советы и рекомендации

Чтобы процесс самостоятельного создания гаража из профлиста прошел на высшем уровне, стоит прислушиваться к советам профессионалов в строительной сфере.

К наиболее важным рекомендациям относятся следующие:

  • Соблюдайте технику безопасности во время работ, особенно на высоте.
  • При залегании грунтовых вод выше 2,5 метров делать смотровую яму или погреб не стоит, можно попробовать установить кессон.
  • Подготовкой площадки под гараж и бетонированием лучше заниматься в теплое время года, а сборкой каркаса и особенно укладкой профилированного настила – в безветренную погоду.

  • При расположении гаража в низине сделайте дренажную канаву вдоль гаража, спасут гараж от влаги отливы в полметра с уклонов в сторону от гаража. Также по ним будет удобно ходить.
  • Для обработки той части металла, которая будет углублена в грунт и цемент, лучше использовать битумную мастику.
  • При заливке монолитного фундамента рекомендуется использовать проволочную кладочную сетку, углубив её на 2-3 см в только что залитый бетон, она исключит образование в нем трещин.
  • Сваривать рамы каркаса проще на ровной, твердой поверхности, для этого материал режут до нужного размера, разложив, крепят части между собой сварочными магнитами и сваривают стыки.

Стойки у каркаса располагайте так, чтобы не пришлось добавлять промежуточные опоры для крепления профилированных листов и для утеплителя, если конечно вы будете утеплять гараж.
Если в фундамент не установили стойки для каркаса, шпильки или металлические пластины, нижние планки каркаса можно закрепить к фундаменту анкерными болтами.
Закрепляя кровельный болт, будьте внимательны, очень важно его не передавить, иначе можно повредить защиту профильного листа. А если вы его не докрутите, будет затекать вода.

  • Конек для двухскатной крыши изготавливают 2-х метровым, устанавливайте его так же, как и кровлю – с 20 сантиметровым наложением друг на друга. Крепление осуществляется кровельными болтами через 20 сантиметров, стыки замазываются битумной мастикой или кровельными герметиками.
  • Закрепляя мембранную пленку, накладывайте ее друг на друга и скрепляйте двухсторонним скотчем, крепить её удобней степлером на скобы.
  • Стыки кровельного и стенового профилированного листа заделайте монтажной пеной и свесами (их можете сделать самим из профиля или другого металла), можно купить уплотнительные ленты по форме волны листа или универсальные.
  • При внутренней отделки гаража не используйте гипсокартон, так как постоянно гараж отапливать не рекомендуют, это плохо сказывается на состоянии автомобиля, а подобный материал имеет большую гигроскопичность.
  • Не забудьте про вентиляцию в гараже. Проще установить решетки наверху и внизу боковых стен.

Подробнее об этом смотрите в следующем видео.

Фундамент под каркасный гараж

Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.

При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.

Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.

В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.

Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.

Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.

Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.

При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.

Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.

Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.

Фундамент для гаража из профильной трубы

Продолжим статью рассказом о том, как построить самостоятельно гараж из профильной трубы

Для устранения риска проседания конструкции при эксплуатации важно обеспечить ее надежным фундаментом

Основание поднимают над уровнем земли минимум на 20 см, чтобы оградить конструкцию из НКТ труб от риска затопления во время таяния снега, длительных дождей.

Рассмотрим традиционные технологии изготовления фундамента для гаражной постройки.

Технология Особенности выполнения Недостатки
Использование железобетонной плиты Железобетонная плита привозится и монтируется на выбранное заранее место Высокая стоимость, необходимость в выполнении подготовительных работ
Цельнолитая армированная стяжка Раствор бетона выливают поверх заранее подготовленной подушки из песка, щебня Практически лишен недостатков. Но организовать его можно только при условии высокой плотности грунта
Стяжка из бетона с покрытием из тротуарной плитки Поверх бетонной стяжки потребуется выполнить слой тротуарной плитки Популярный способ создания основания под автодом, но обойдется дороже бетонной стяжки
Основание со сваями Нужно выполнить бетонирование, кирпичную кладку, монтаж свай в местах с самой большой нагрузкой. Далее используется металлическая пластина, которую приваривают к верхушке созданной платформы Чрезмерная сложность, необходимость выполнения сварных работ

Гаражные ворота

Установка ворот – практически последний этап строительных работ, но от качества его выполнения зависит комфортабельность пользования автодомом.

Какой вид ворот предпочесть, определит сам автовладелец. Но совершать выбор стоит с учетом собственного опыта в подобных вопросах. Если он есть, можно взяться за сложные варианты за секционные, роллетные, подъемно-поворотные или распашные варианты.

Если опыт минимален, предпочтите распашные двухстворчатые модели. Их можно приобрести в готовом виде или изготовить самостоятельно.

Чтобы создать рамный каркас воспользуйтесь профильной трубой, брусом. Раму обшивают металлическими листами или профнастилом. Прдварительно четко снимите замеры с дверного проема, чтобы ворота к нему подходили.

Помимо обшивки каркаса будущих ворот нужно иметь четыре петли для двух створок, а также еще две для маленькой двери в одной из створок конструкции. Обезопасить внутреннее содержимое строения от посторонних людей поможет надежный замок, который полностью заходит за входной дверью, остается только крохотное отверстие под ключ.

https://youtube.com/watch?v=Qhg3rqC1C_w

Гараж и мастерская в одном строении

Автодомы из металлопрофиля могут служить не только надежным сооружением для хранения машины. Они способны стать прекрасной автомастерской со смотровой ямой. Для этого нужно качественно утеплить гараж и выполнить его внутреннюю отделку. Теплоизоляцию построек из профилей лучше всего выполнять одним из следующих материалов: каменной ватой; обычной минеральной ватой.

Теплоизоляция автодома из металлопрофиля

Эти виды утеплителей продаются в виде матов, монтаж которых не вызывает никаких затруднений. Также они характеризуются замечательными теплоизолирующими показателями. Современные маты из ваты, кроме того, обладают еще одним важным свойством. Они сами затухают при возгорании (не поддерживают горение).

Схема монтажа теплоизолирующих изделий такова:

Крепите на металлические стойки гаража поперечные рейки

На этом этапе следует принимать во внимание размеры используемых матов. Толщина последних, кстати, может быть 10 или 5 см.
Размещаете маты между стойками.
На теплоизоляционный слой укладываете специальную пленку с паровлагозащитными характеристиками.

Финальная отделка гаража изнутри обычно осуществляется профилированными стальными листами. Они легко крепятся к стойкам саморезами. Добавим, что описанная технология строительства автодома из профилей подходит и для возведения временного гаража на загородном участке. Вам просто не нужно рыть смотровую яму и выполнять утепление постройки, если вы не планируете эксплуатировать ее в зимнее время.
