Громоотвод своими руками

Установка громоотвода

Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.

На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.

Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы металлочерепица или стальные листы. За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.

Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

  • Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

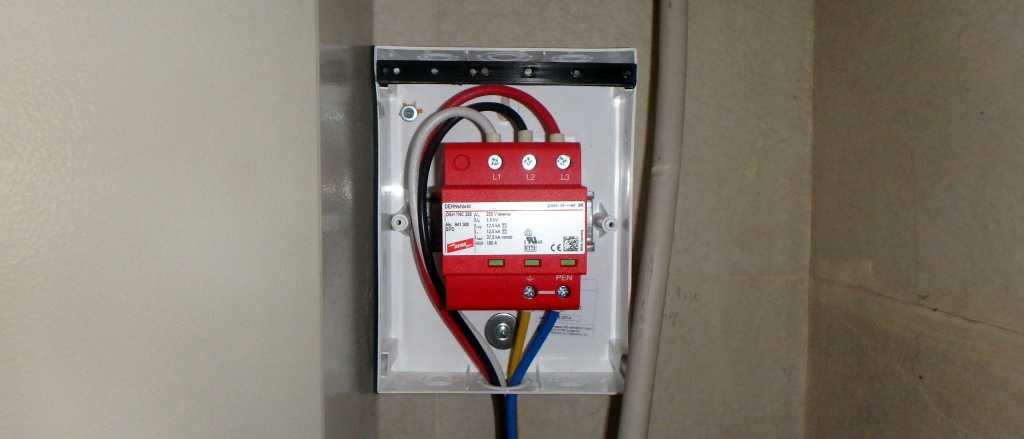

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

МОЛНИЕЗАШИТА ДОМА ДОЛЖНА РАБОТАТЬ И БЫТЬ ДОЛГОВЕЧНОЙ

В идеале, каждый коттедж или дачный дом должны иметь комплексную молниезащиту, включающую молниеприемники на кровле, токоотводы на стенах, заземление грозозащиты, соединенное с электрическим щитом дома, в котором устанавливается разрядник. Встроенные в систему уравнивания потенциалов специальные Устройства Защиты от Импульсных Перенапряжений (УЗИП – разрядники) способны защитить от заноса грозового потенциала по фидеру от антенны, дорогостоящее электрооборудование и автоматические системы жизнеобеспечении дома.

Устанавливать ли молниеотвод, решать только Вам, но уж если нести затраты на создание молниеотвода Вашего дома, то необходимо убедиться в ее работоспособности и долговечности.

Важно понимать главное – в соответствии с современной инструкцией по молниезащите от 2003 г., защищенность зданий от прямого удара молнии подтверждается расчетом специальной компьютерной программы. Только в таком случае грозозащита коттеджа будет эффективной и способной защитить ваше имущество и жизнь.. Не менее важно, чтобы громоотвод дачного дома соответствовал нормативным документам

Количество токоотводов на стенах должно соответствовать габаритам здания. Заземление молниезащиты для безопасного отведения тока молнии должно иметь оптимальные характеристики по условиям загородного участка и должно быть объединено с нулевым проводом электроснабжения частного дома. И это далеко не полный перечень требований к работающей молниеотводу.

Не менее важно, чтобы громоотвод дачного дома соответствовал нормативным документам. Количество токоотводов на стенах должно соответствовать габаритам здания

Заземление молниезащиты для безопасного отведения тока молнии должно иметь оптимальные характеристики по условиям загородного участка и должно быть объединено с нулевым проводом электроснабжения частного дома. И это далеко не полный перечень требований к работающей молниеотводу.

Владельцам недвижимости выгодно, если срок эксплуатации грозозащиты будет соответствовать всему сроку жизни дома. Именно потому выбор материалов и изделий для молниезащиты требует осознанного соотношения цены и качества.

Может показаться, что обзавестись молниеотводом для своего дома достаточно просто – выбирай из множества предложений в интернете.

Заказчик вынужден разобраться в представленных предложениях, так как не всякая молниезащита защищает от молний.

К сожалению, множество организаций готовы заниматься установкой громоотводов на частном доме, стремясь получить выгоду из разности цен при закупке и продаже, не заботясь при этом о расчетах защищенности и долговечности громоотвода.

Задача нашей компании – сделать эффективный, надежный и долговечный молниеотвод для Вашего частного дома. Для этого мы внимательно проводим расчеты, подбираем оптимальные материалы, профессионально монтируем систему на здании. Позвоните нам! Сделайте первый шаг к надежной молниезащите!

Ваш отзыв очень важен для нас! Пожалуйста, оцените данную статью.

Устройство

Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы этого сооружения:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

Молниеприемник

Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.

Лучший выбор — полосовая или круглая сталь, у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке — идеальное место для его закрепления.

Токоотвод

Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж: гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома

При этом во внимание должны приниматься следующие моменты:

  • тип почвы;
  • наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке, у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки, которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Варианты устройства молниеприемника

  1. Молниеприемник в виде металлического стержня на крыше дома. Обычно такая конструкция устанавливается на металлической кровле, но может применяться и для любого вида покрытия.
  2. Молниеприемник выполненный из троса, натянутого по выступающим граням крыши, на высоте до 0,5 м от кровли. Такое устройство подходит для молниезащиты деревянного дома, а также для деревянной крыши и шифера.
  3. Молниеприемник в виде металлической сетки над крышей. Этот вид устройства молниезащиты для частных домостроений применяется сравнительно редко, так как он очень сложен по выполнению и имеет высокую стоимость.
  4. Молниеприемником служит крыша строения, например, металлочерепица, водосточные трубы, или находящиеся на крыше, металлические конструкции. Этот вид молниеприемников в настоящее время практически не применяется.
  5. Как один из дешевых вариантов монтажа молниеприемника — это его установка на стоящее рядом со зданием высокое дерево. В таком случае в кроне к стволу прикрепляется деревянный шест, с установленным на нем штырем молниеприемника. Токоотвод осуществляется по проводу, опущенному к земле, по стволу дерева.
  6. Молниеприемник, установленный на металлической мачте, или другом стержне на территории участка.

Для расчета высоты, отдельно установленной мачты, на которой закреплен молниеприемник, необходимо исходить из предполагаемой окружности территории, которую должен защитить громоотвод. Высота опоры громоотвода будет равна 1.5 радиуса этой окружности. Если, по расчетам, требуется слишком большая высота, то территорию нужно разбить на участки, и на каждый установить отдельный громоотвод.

При грозовом ударе молниеприемник испытывает на себе огромное напряжение и поэтому должен быть изготовлен из прочного материала. Обычно это стальной стержень, имеющий поперечное сечение 30−50 кв. мм. Если это медь, то 70 кв. мм, алюминий 35 кв. мм. Длинна его должна быть не менее 200 мм, при этом расположить молниеприемник нужно так, чтобы он возвышался над строением на 1−2 метра.

Понятие и основные функции защиты

Что такое громоотвод подсознательно понятно любому человеку. По сути, он является устройством по защите различного типа зданий от ударов разрядов молний. Наиболее часто представлено оно в виде заострённого металлического штыря, устанавливаемого вертикально на крыше строения либо на рядом стоящей мачте, которая возвышается над зданием. Нижнее окончание этого штыря соединено заземлением (контуром в земле) при помощи проводника.

Принцип работы громоотвода заключается в переводе основного электрического заряда молнии при помощи проводника в грунт с последующим его рассеиванием там, предотвращая повреждение или возгорание здания.

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

  • Стальной стержень для приёмника поперечником не менее 50 мм².
  • Медный провод для токоотвода сечением от 16 мм².
  • Асбестоцементную трубу подходящей высоты.
  • Медные штыри для заземляющего контура.
  • Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

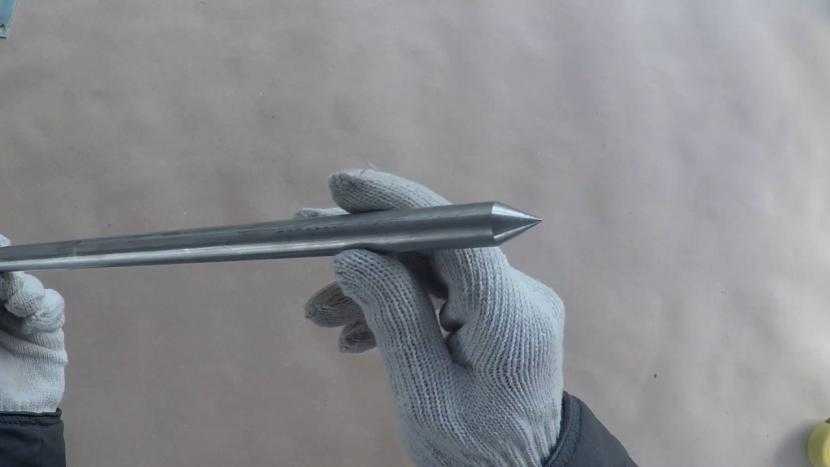

Стержень для громоотводаИсточник ytimg.com

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

  1. Непосредственно на крыше.
  2. На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

  1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
  2. Выбирается материал.
  3. Определяется место монтажа.
  4. Выполняется закрепление молниеприёмника.
  5. Проводится токоотвод.
  6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
  7. Токоотвод соединяется с заземляющим контуром.

Видео описание

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче

  • Стержень.
  • Трос.
  • Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.

Молниезащита изнутри

Перед сооружением давайте разберем систему по отдельным элементам и изучим особенности работы. Главные узлы конструкции демонстрирует схема, представленная ниже.

Схема молниезащиты частного дома

Каждый металлический штырь, который размещается на крыше дома – это стержневой молниеприемник. Именно такие стержни переводят огромный разряд молнии в землю по цепочке: молниеприемник – токоотвод – заземление – земля.

Интересно: многие не монтируют громоотвод, если недалеко стоит вышка сотовой связи. Но это убеждение неверное. Ведь удар может прийтись именно на ваш дом и вышка не спасет вас от неминуемого горя.  Чтобы защита была максимальной, давайте поговорим о том, как правильно выбрать каждую составляющую системы.

Громоотвод должен быть на каждом частном доме

  1. Молниеприемник.

Именно этот элемент нуждается в тщательном и правильном подборе. Ведь именно приемник принимает удар молнии и дает защиту всему дому в целом. Стоит отметить, что такими приемниками в частном доме могут выступать:

штыри или стержни на крыше;

Можно приобрести готовые модели и просто установить на крыше. Такие конструкции обладают идеальной формой и оборудованы всем для быстрого и легкого монтажа. Так что установка не отнимет много времени и сил. Чаще всего изготовлены такие молниеприемники из меди (идеальный вариант), алюминия или же стали.

Познавательно: Как сделать опоры для малины на даче.

Для полноценной защиты требуется минимальное сечение 35 мм2 для медного приемника и не менее 70 мм2 для стального. Длина может быть разной, но стандарт для бытового использования 50 см – 2 м. Преимущественно штыри используют на небольших строениях, таких как небольшая дача, баня, сарай и другое.

Схема молниезащиты с использованием штыря

металлическая сетка;

Ее тоже можно найти в магазине уже со всеми необходимыми атрибутами. Но такая конструкция стоит недешево, а создать ее самостоятельно будет проще простого. Зачастую такой вариант приемника имеет вид каркаса из металлической арматуры ячеистого типа. Толщина такой сетки составляет около 6 мм. Параметры ячеек варьируются в пределах 3–12 м.

Такой вариант приемника отлично подойдет для обеспечения безопасности многоквартирных домов, зданий большой квадратуры (торговые, выставочные центры).

При установке такого рода защиты не забывайте, что сетка должна проходить на расстоянии 15 см от самой крыши.

Использование сетки для молниезащиты

металлический трос;

Для защиты в бытовых условиях очень хорошо подходит металлический трос. Такой вариант даже предпочтительней, чем сетка. Его монтаж проще, чем предыдущий вариант. Все, что требуется сделать – это натянуть трос по длине крыши на коньке. Протягивать стоит по деревянному бруску, как на схеме. Сечение троса не допускается менее 5 мм.

Схема молниезащиты с помощью троса

кровля.

Такой вариант возможен для тех крыш, которые крыты металлочерепицей, профнастилом, или если используется другой материал металлического происхождения. Но при этом металлическое покрытие на крыше не может быть меньше 0,4 мм толщиной

И немаловажно – не должно там находиться материалов, которые легко воспламеняются

  1. Токоотвод.

Если у вас частный дом, тогда для правильного функционирования токоотвода следует использовать проволоку из меди, толщина которой не менее 6 мм. Также можно взять стальную или алюминиевую проволоку. Чтобы соединить приемник, токоотвод и заземление, вы можете зажать все болтами. Как вариант – использование сварочного аппарата.

Соединение всех элементов системы

Главная задача при сооружении токоотвода – это обеспечение полноценной изоляции от внешней среды, а также кратчайшего пути к земле. Для обеспечения изоляции на даче можно использовать стандартные кабели.

  1. Контур заземления.

Его расположение должно быть поблизости с самим строением. Но нельзя его монтировать в зоне, где вы прогуливаетесь. Лучше отвести его ближе к забору. Разряд передается в землю по металлическим стержням, которые вкапываются в землю не меньше, чем на 80 см вглубь. Лучше использовать их треугольное расположение.

Правильное размещение стержней в земле

Главные составляющие системы молниезащиты известны. Пора переходить к непосредственному сооружению громоотвода своими руками.
