Как выполнить замену электропроводки в квартире своими руками

Расчет мощности

Замена электрики должна быть проведена так, чтобы в дальнейшем не случалось сбоев или перенапряжения сети. Мощность электросети должна быть рассчитана на все прибора в доме. Мощность зависит от сечения кабеля, поэтому для ее определения необходимо провести ее расчет:

  • сложить мощность все приборов, включенных в сеть;
  • дополнительно прибавить по 100 Вт на каждый из них;
  • полученное число необходимо разделить на 220.

Если при подсчете получилось число, находящееся в пределах 12–15, то можно использовать проводку с сечением 1.5 мм. кв. Как правило, для стандартной квартиры или небольшого частного дома этот показатель является нормальным.

Но в некоторых случаях требуется установка провода большего сечения или разделение проводки на 2–3 линии. Использование толстого кабеля может привести к сбоям, поэтому последний вариант является предпочтительным.

Как составить схему электропроводки в квартире

Перед тем как преступить к замене проводки в помещении, необходимо подобрать максимально подходящую схему электричества. Этот документ составляется с учетом расположения всех элементов сети. В нем указываются розетки, выключатели, осветительные приборы, расположенные в каждой комнате. Схема обязательно должна содержать пути (линии), соответствующие местам прокладки кабелей.

Во время составления схемы электропроводки квартиры потребуется рассчитать такие параметры:

  • необходимую мощность (для каждого помещения отдельно);
  • запас мощности (для каждой комнаты);
  • мощность бытовых электроприборов.

Для создания системы электрообеспечения квартиры необходимо вначале создать ее проект

Схема является самым главным документом при монтаже новой электрики в жилище. При ее составлении важна каждая мелочь. Поэтому специалисты советуют быть внимательными при создании данного чертежа.

Схема должна включать в себя информацию о количестве розеток и выключателей, а также об их расположении. Места, в которых будут монтироваться важные электроприборы, должны в обязательном порядке отмечаться на чертеже. Подбираются точки установки в зависимости от индивидуальных особенностей квартиры или частного дома.

Расположение светильников и их количество тоже указывается при составлении схемы электрической проводки дома или квартиры

Важно запомнить, что недочеты, допущенные при создании этого документа, приводят к недостатку необходимых элементов электросети или, наоборот, их переизбытку. А самым неблагоприятным исходом в этом случае является неисправная система

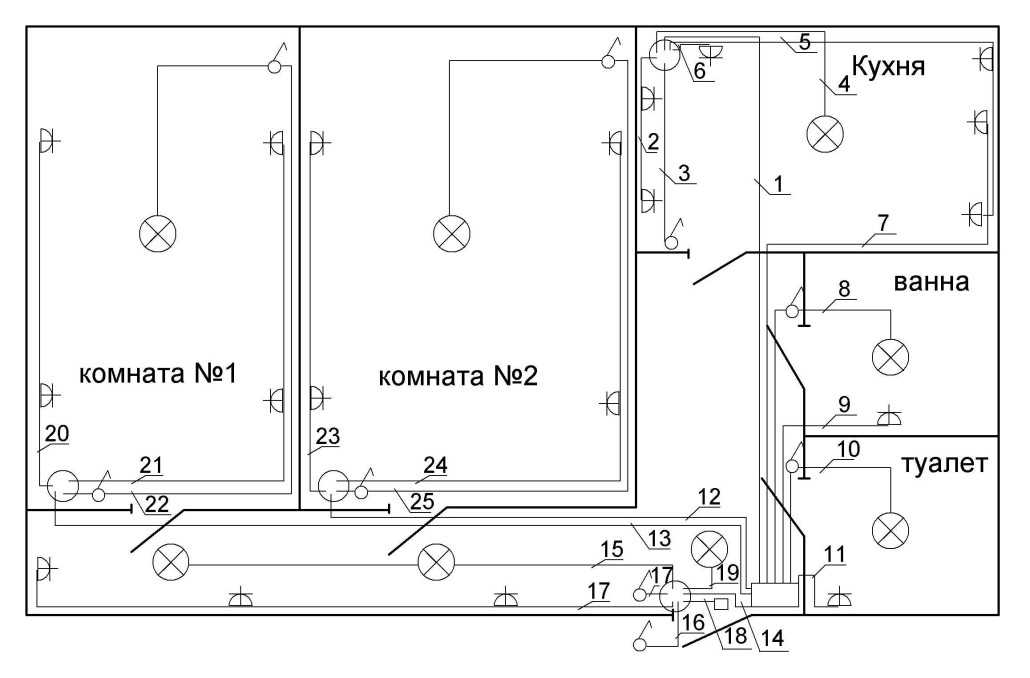

Схема электропроводки в квартире

Расположение всех отдельных элементов электросети, а также размещение бытовой техники должно подбираться максимально грамотно. Розетки, выключатели и приборы, продуцирующие свет, не должны мешать другим составляющим интерьера (например, мебели).

Выбор типа разводки производится в зависимости от индивидуальных особенностей помещения. На это оказывают влияние следующие факторы: количество комнат, планировка, число и мощность бытовых электроприборов. Для наиболее мощной техники, как правило, предусматривается монтаж отдельной линии.

Особенности составления схемы электропроводки

Особое внимание рекомендуется уделить составлению схемы санузла. Электроприборы в данной ситуации располагаются в непосредственной близости к источнику воды, поэтому нужно быть внимательными и соблюдать правила безопасности

Размещение розеток в этом случае осуществляется с учетом того, чтобы дистанция до источника воды была не менее 100 см.

Для каждой группы проводки прокладывается отдельный кабель питания, идущий непосредственно от электрощитка

Для каждой из групп прокладывается отдельный кабель питания, идущий непосредственно от электрощитка. Такой вариант монтажа позволяет правильно распределить нагрузку по всей квартире. Помимо осветительной и электротехнической группы, традиционно принято прокладывать отдельные ветки для санузла и кухонного помещения.

Каждая отдельная группа, как правило, имеет разные показатели мощности. Поэтому для подключения ванны и туалета может использоваться кабель с сечением, отличающимся от размера провода, предназначенного для бытовой техники. Разделение проводки на группы имеет следующие преимущества: экономию средств (за счет подбора оптимального размера кабелей для каждой линии) и независимость одной ветки от другой. Такая автономность позволяет при выходе из строя одной группы использовать другие без всякого вреда для системы в целом.

Схема электрического щитка для подводки электричества в ванную

Это интересно: Розетка выпадает из стены – как закрепить ее в бетоне и гипсокартоне — во всех подробностях

Зачем определять сечение?

В первую очередь, если провод будет слишком маленького сечения, то он не сможет выдержать большую нагрузку потребления.

Он будет часто нагреваться, что приводит к:

  • Ухудшению изоляции.
  • Повреждениям контактов на клеммах.

Это повышает риск короткого замыкания в разы.

Также не многие знают, что провода, различающиеся своим сечением, различаются также и ценами. Поэтому расчёт стоит делать и для того, чтобы не переплачивать за материал с избыточными параметрами.

Важно не забыть, что провода ещё и различаются по назначению, но в этом легко разобраться, если знать правильную раскладку цветов. Она предложена в таблице ниже

Она предложена в таблице ниже.

Цвет провода Назначение
Полосатый, жёлто-зелёный Нулевой защитный проводник (заземление)
Голубой Нулевой рабочий проводник
Чёрный, красный, коричневый, и все другие цвета, отличные от предыдущих. Фазные проводники

Как выбрать провода?

Провода – это сердце электропроводки. В большинстве случаев старая проводка в наших квартирах является алюминиевой. В любом случае нужно производить замену электропроводки на новую (желательно на медную), ведь с течением времени изоляция проводки трескается, при этом сами алюминиевые провода быстро окисляются, они являются очень хрупкими на изгибах.

Вместо алюминиевых необходимо устанавливать медные провода, у которых гораздо меньшее удельное сопротивление (они намного лучше проводят ток). Также медные провода более гибкие и удобные при монтаже (они хорошо паяются).

Не рекомендуется новые медные провода соединять со старыми алюминиевыми. Эти два металла обладают различными химическими свойствами, поэтому в местах таких соединений начинается процесс окисления, который разрушает контакт.

Итак, необходимо определить, проводом какой марки будет проложена электропроводка квартиры. Очень распространенным для этих целей является провод марки ВВГ, а также негорючий провод ВВГ НГ.

Розетки необходимо запитывать трехжильным кабелем (фаза, ноль, защитное заземление) сечением не меньше 2,5мм2. Освещение может быть запитано двухжильным проводом ВВГ сечением 1,5 мм2. Проводка для электроплиты прокладывается трехжильным кабелем, сечение которого должно быть не меньше 4 мм2.

Провода соединяются несколькими способами:

  • — скруткой;
  • — с помощью клемм;
  • — пайкой.

Традиционным способом соединения проводов является скрутка, однако не каждый сможет сделать такое соединение качественно.

Намного надежнее соединение с помощью пайки, но этот процесс слишком долгий.

Использование клеммников – компромиссный вариант между скруткой и пайкой.

Как удалить старую проводку?

В первую очередь необходимо в щите выключить пакетный выключатель, чтобы обесточить квартиру. Только после этого можно демонтировать приборы и старые провода.

Демонтировать провода следует начинать от распределительных коробок. Обычно их крышки находятся на стенах под потолком. Открывая их, нужно найти вводный провод – его нужно обрезать и изолировать.

Далее удаляются все провода. Если же провод не поддается удалению, его нужно обрезать и изолировать.

КАК НАЙТИ ЭЛЕКТРОПРОВОДКУ В СТЕНЕ

Старые кабеля подлежат обязательному удалению, даже если они уже не подключены. Чтобы найти электропроводку в квартире используются не только специальные тестеры электропроводки, но и некоторые ухищрения.

Приборы для обнаружения скрытой электропроводки бывают двух типов:

Бытовые – к примеру, Meet MS-158M.

Кроме поиска он может выполнять ряд дополнительных функций:

  • проверять целостность электросети при помощи контроля сопротивления (до 50 Ом);
  • бесконтактно замерять напряжение в диапазоне 70-600 В;
  • определить полярность проводников в электросетях постоянного тока.

Несмотря на столь широкие возможности основная характеристика – точность позиционирования электрокабеля довольно посредственна, и составляет 7-10 см.

Профессиональные – модель Е121 “Дятел”.

Имеют узкую специализацию. Обнаруживает кабель с точностью 4-6 см. При этом, имеет четыре режима определяющих глубину расположения проводника под слоем штукатурки.

Существуют и другие способы обнаружения проводников без использования детектора электропроводки: радио, компас, микрофон. Все они начинают реагировать на электрокабель расположенный неподалеку. Единственным недостатком таких способов является довольно большая погрешность до 15 см.

Этапы дальнейших работ

Ниже описаны основные шаги при выполнении разводки самостоятельно.

Выбор кабеля и расчет его сечения

Для правильного расчета сечения провода по мощности потребителей можно воспользоваться формулой:

I=P/U;

где Р – общая мощность всех приборов в контуре, для которого подбирают площадь сечения провода, а U – напряжение сети квартиры.

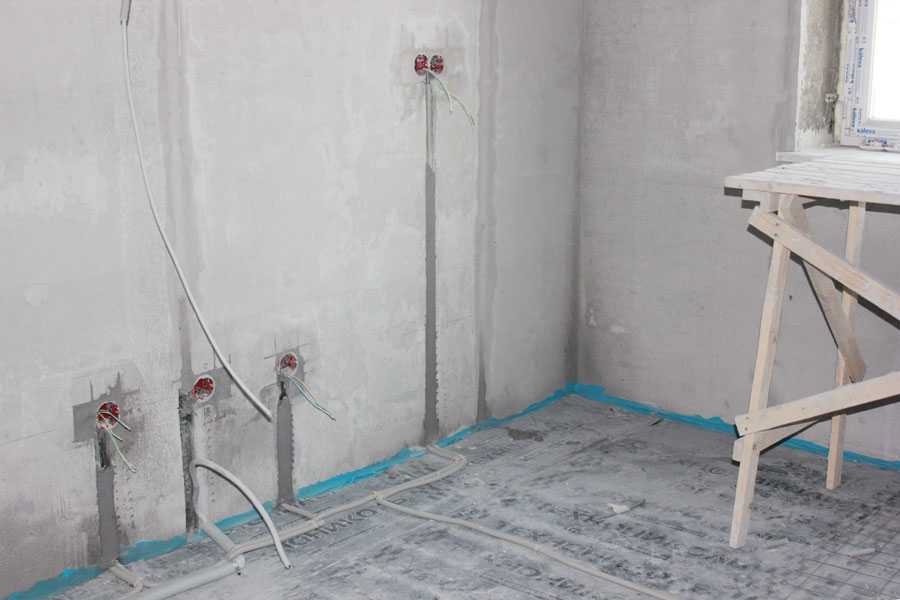

Штробление стен

После того, как выбрана разметка выключателей, розеток и светильников, можно начать выполнять штробление канавок вдоль стены и на потолке для прокладки кабеля.

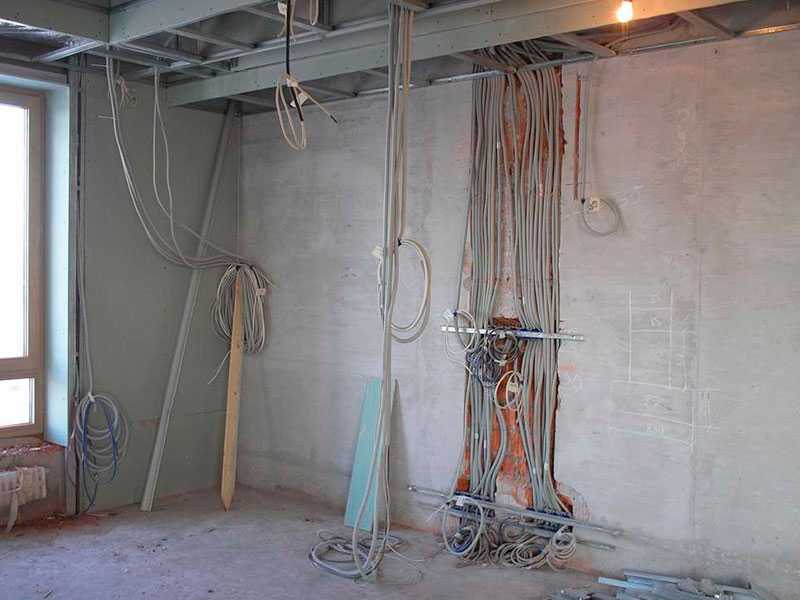

Процесс укладки кабеля

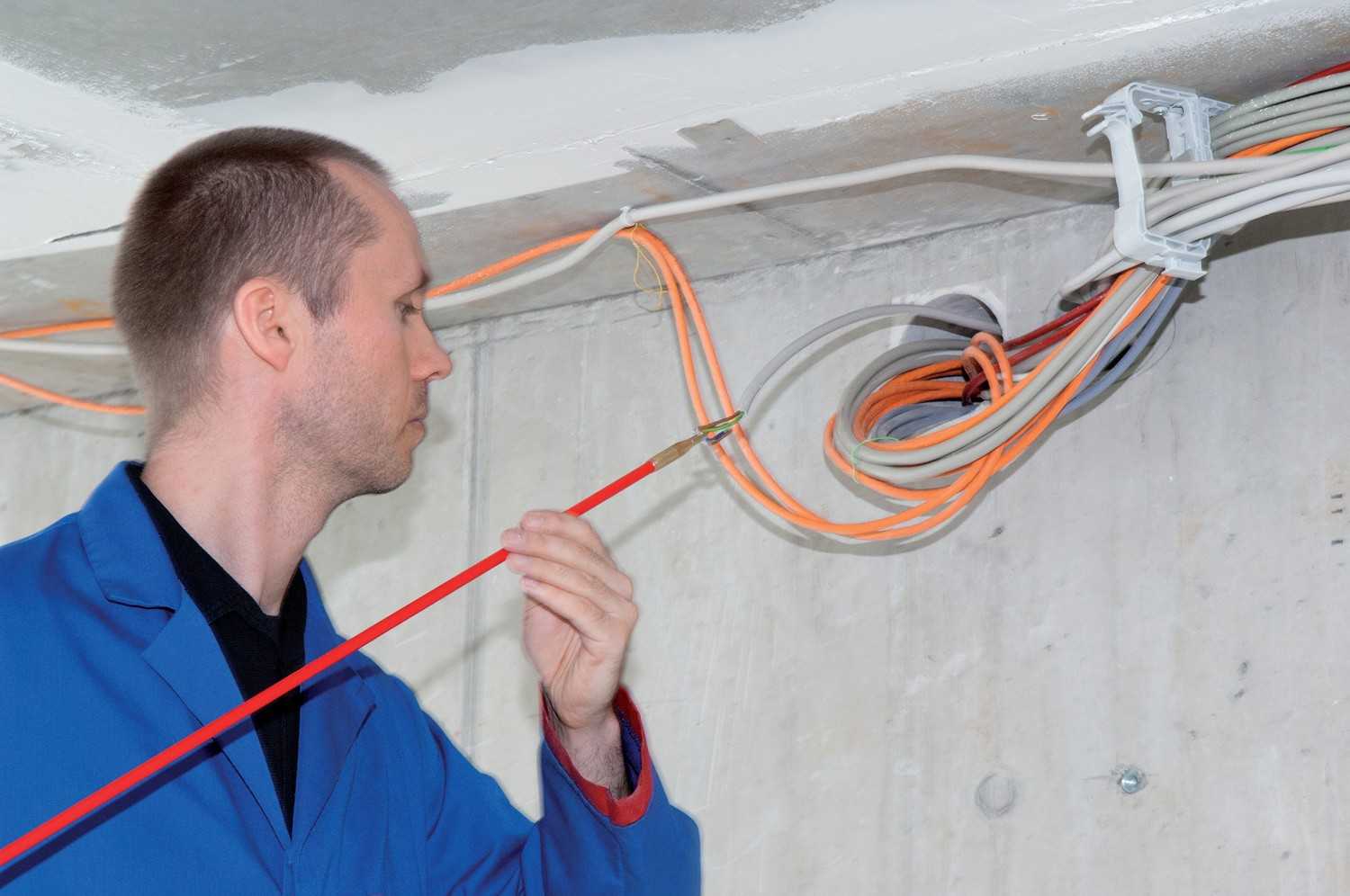

Укладка линии

Действия по прокладке кабеля для открытой или скрытой проводки одинаковы. Поэтому это не составит труда. Какой именно тип проводки будет выполнен, зависит от желаний хозяина. Можно сделать открытую и задекарировать ее отделкой. Этот вариант легче, потому что в случае проблемы не нужно полностью долбить стену, для того чтобы подлезть к проводам.

Установка подрозетников и распаечных коробок

Необходимо для начала сделать разметку для подрозетников, пробурить отверстия. Готовая проводка подсоединяется к смонтированным распаячным коробкам и подразетникам, подключается в них, концы вытаскивают наружу с маленьким запасом. После монтажа необходимо замазать щели, если они есть.

Монтаж розеток и выключателей

В заранее заготовленные коробки с вытащенными концами проводки устанавливают розетки, выключатели освещения. Этот шаг один из простых, необходимо иметь плоскогубцы и отвертку.

Внимание! Розетки всегда устанавливаются в конце монтажа проводки

Проверка качества проделанной работы

Проверку качества готовой сети производят путем включения контуров проводки и измерения наличия напряжения, для этого потребуется универсальный мультиметр.

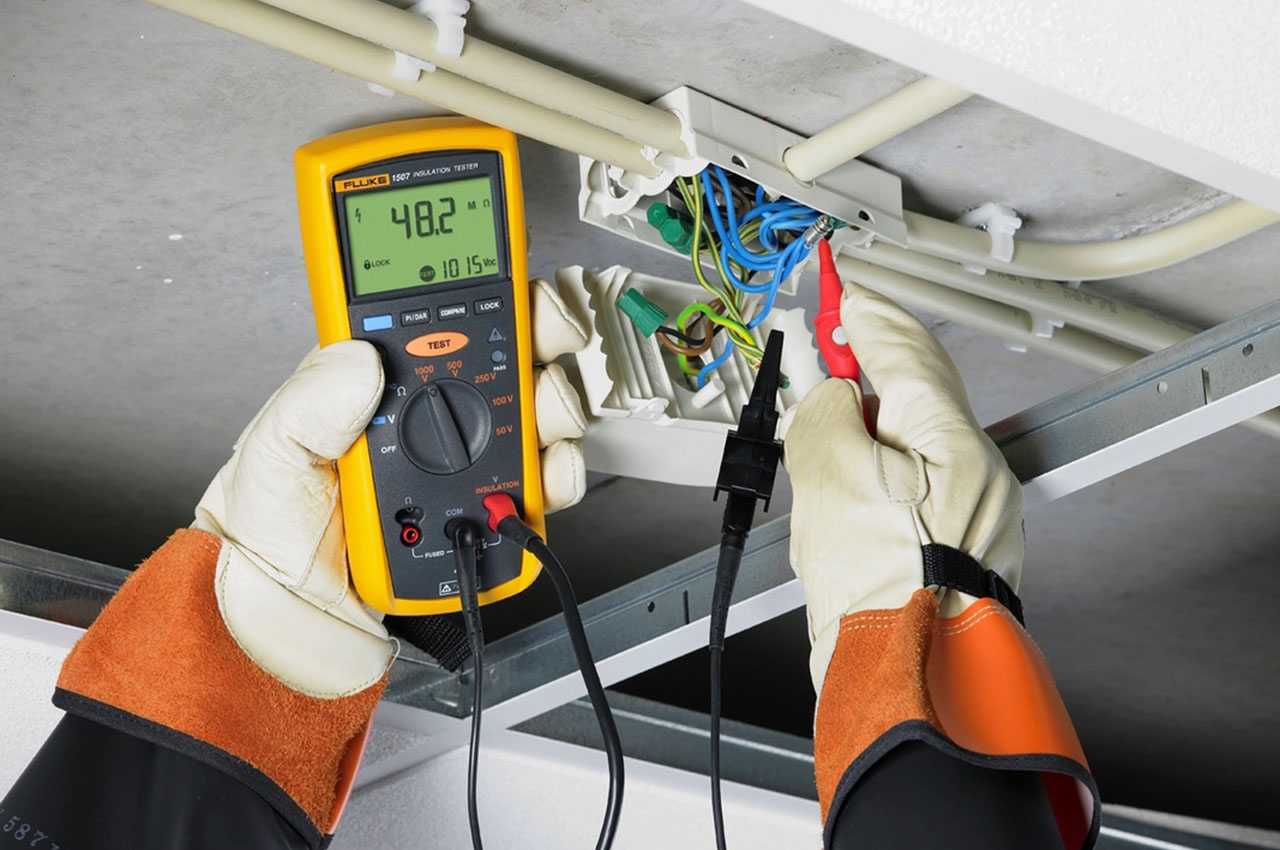

Проверка качества с помощью мультиметра

В заключение необходимо отметить, что выполнить разводку в квартире самостоятельно, без умений и навыков, будет достаточно сложно. При неправильном подключении может возникнуть возгорание или выход из строя бытовых приборов. Поэтому перед работой лучше изучить как можно больше информации по этой теме. Существует сайт «ЭлектрикСкулл», на нем представлено много примеров различных схем проводки, опытные мастера делятся своими секретами, а также помогают новичкам.

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

  1. Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
  2. Уровень, отвес и шнур для разметки прокладывания проводов.
  3. Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
  4. Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
  5. Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
  6. Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
  7. Паяльник с припоем и канифолью для соединения проводов.
  8. Индикаторная отвёртка для определения фазы и ноля.
  9. Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Как сделать расчёты?

Все линии, которые появились на схеме квартиры, выходят из подъездного щита, распределяющего энергию.

И каждая из обозначенных линий внутри имеет два устройства:

  1. Автомат с подходящей мощностью.
  2. УЗО.

Вдобавок к этому всегда есть общий автомат и общее УЗО. Работа этого оборудования зависит от того, какова будет суммарная нагрузка на ограниченный одной комнатой участок сети. Её как раз и можно посчитать, имея на руках список всей бытовой техники и прочих устройств, которые будут использоваться в квартире.

Обычно подсчёт происходит по очень простому алгоритму:

  1. Берётся средняя мощность потребления из паспорта каждого устройства.
  2. Все эти величины складываются, как бы предполагая, что все устройства будут подключены к сети одновременно.

Так получится суммарная максимальная мощность. И если паспортов к какой-то технике нет, то это не проблема – можно использовать среднюю мощность других подобных устройств или поискать необходимые данные в усреднённых таблицах мощностей, вроде той, что предложена ниже.

Электроприбор Средняя мощность
Тёплый пол 1кВт
Сплит система 2,5 кВТ
Освещение От 100 до 1000 Вт
Телевизор 150-200 Вт
Утюг 1 кВт
Зарядки от гаджетов 25-50 Вт
Стиральная машина От 1,5 до 3 кВт
Водонагреватель От 2,5 до 7 кВт
Посудомоечная машина 2-3 кВт
Ноутбук 80 Вт
Микроволновка 1,5-2 кВт
Принтер 350 Вт
Настольный компьютер 250-750 Вт

Но это ещё не всё. Теперь нужно рассчитать ток нагрузки на участке цепи. Для этого снова понадобится схема, где техника распределена по комнатам.

К примеру, нужно сделать расчёт для детской комнаты, в котором постоянно будут работать:

  1. Телевизор – 150 Вт.
  2. Тёплый пол – 1 кВт.
  3. Ночник – 100 Вт.

Общая мощность на комнату рассчитывается по формуле:

I сум = P сум/U, где I сум – это суммарный ток по комнате, P сум – мощность всех электроприборов при одновременном подключении, а U – обычное напряжение в сети, то есть 220 В.

Тогда в обозначенной детской Iсум будет равна 5,7 А. И в условиях того, что сеть не слишком нагружена и не имеет много разветвлений, здесь не требуются дополнительные расчёты. Просто на всякий случай к полученному числу добавляется ещё 5 А, а потом всё округляется. Так получатся 11 А на детскую.

Останется только взять таблицу, предложенную выше, и отыскать подходящее сечение медного кабеля. В примере нагрузка получилась идеально подходящей под сечение 0,5 мм и хватит одного одножильного провода.

Стоит отметить, что для детских комнат нередко покупают специальные розетки, защита на которых не позволит пытливым умам провести первый урок знакомства с электричеством. А если в доме часто бывают маленькие дети, то такие розетки можно установить везде, где до них могут достать юные естествоиспытатели.

Монтажные работы

Теперь непосредственно о том, как заменить электрическую проводку в помещении. Сначала осуществляется демонтаж старой электропроводки. Процесс начинается с открытия старых распределительных коробок. Вводный провод убирается или изолируется. Остальные кабели удаляются. После удаления кабелей отверткой-индикатором обязательно проверяется отсутствие электричества.

В некоторых случаях приходится использовать металлоискатель. Иногда в панельном доме удаление старого кабеля можно осуществить путем его вытягивания из распределительной коробки. Но бывает так, что проводка уложена добросовестно и никак не обойтись без разрушения стены. В таком случае кабель обрезается и надежно изолируется без штробления стен.

Если кабель по размерам совпадает со старыми штробами, то его можно уложить в них. При прокладке новой линии производится штробление стен. Чтобы штробы были ровными в вертикальной или горизонтальной плоскости, пользуются уровнем и отбивочным шнуром. Канавки в стенах делаются перфоратором, косые срезы (при необходимости) — болгаркой.

Для создания отверстий под подрозетники перфоратор оснащается насадкой-коронкой. Данная насадка подходит только для кирпичной стены. При наличии армированной бетонной стены лучше воспользоваться зубилом, поскольку коронка перфоратора сломается при соприкосновении с арматурой.

После создания штроб:

  • кабель укладывается в гофрированные трубки;
  • трубки помещаются в штробы;
  • концы кабеля с запасом заводятся в подрозетники и распределительные коробки;
  • канавки и подрозетники заделываются алебастром;
  • вводный провод смазывается термопроводящей пастой и укладывается в электрический щит;
  • щит крепится к стене, а вводный провод соединяется с клеммой для заземления;
  • к щиту прокладываются провода от счетчика и кабель для заземления;
  • вся проводка соединяется и изолируется;
  • после крепления всей фурнитуры проводится оштукатуривание поверхности.

Правильное соединение проводов между собой осуществляется следующим образом. Концы кабеля зачищаются до 3-4 см. Оголенные концы скручиваются и укорачиваются в длину до 1 см.

После высыхания штукатурки монтируются декоративные планки выключателей и розеток, светильники и другие приборы.

С помощью индикатора-фазоуказателя каждая ветвь кабелей проверяется на наличие короткого замыкания. С этой целью подается электричество, и находятся фаза и ноль от счетчика. После этого кабель укладывается в соответствующие клеммники.

После соединения проводов система снова проверяется на наличие короткого замыкания. Если все нормально, то можно включать основной автомат для подачи электроэнергии в квартиру.

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии.

Последовательность действий будет такой:

  1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
  2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
  3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
  4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
  5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
  6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
  7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
  8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Особенности подготовки

Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.

Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель

Но оказывается, что одна розетка прячется за шкаф, другая — за диван

Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.

Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

  • Только освещение для жилых комнат, кухни и коридоров.
  • Подключение питания к жилым комнатам.
  • Подключение питания к кухне и коридорам.
  • Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
  • Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Поэтапная замена электропроводки в квартире

Начинаем, как всегда, с самостоятельного проекта новой электропроводки. На плане квартиры наносим все будущие розетки квартиры, разбиваем проводки на группы, разделяем группы освещения и группы розеток (силовые группы). Приборы одной группы должны потреблять не более 2500Вт, мощности. Исключения составят группы электроплиты, бойлера и другим мощным потребителям (если они планируются).

Старая трассировка электропроводки

После плана, вам придется точно определить трассы старой электропроводки. Как это сделать, поможет статья: Как найти скрытую электропроводку. Найденные трассы, позволят провести новую электропроводку не повредив старую.

Общий принцип замены электропроводки, таков. Мы делаем новую электропроводку квартиры, не трогая старую. После готовности новой электропроводки делаем переключение со старой схемы на новую и только после этого демонтируем старую электропроводку.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

  • Заизолируйте (если нужно) все соединения в коробках.
  • Коробки закройте.
  • Штрабы (борозды в стене) заделайте раствором.
  • Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

  • Отключите вводной автомат:
  • Отсоедините питающий кабель старой электропроводки от вводного автомата;
  • Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
  • Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

Составление плана разводки электропроводки

Перед работой необходимо построить план разводки сети. Монтаж электропроводки по готовому построенному чертежу сделать гораздо легче и целесообразнее по ряду плюсов:

  • схема разводки позволит заранее выбрать нужные приборы и средства;
  • наличие плана поможет точно найти мощность входного ввода;
  • план дает понимание электрику о потенциально пожароопасных местах разводки, что поможет ему сделать их более безопасными.

Схема разводки электропроводки в двухкомнатной квартире

Для двухкомнатной квартиры

Отличие чертежа для работ по ремонту электропроводки двухкомнатной квартиры от однокомнатной состоит в большем числе контуров. В такой схеме можно выполнять компоновку.

Для трехкомнатной квартиры

Для трех или более комнат в щитке будет большое количество проводников. Нюанс данного плана – это различные контуры, схваченные в отдельные объекты со своими предохранителями.

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Замены старой или прокладка новой электропроводки — что лучше

Стоит сразу отметить, что частичная замена электропроводки малоэффективна и нерациональна. К данному способу можно прибегнуть только в качестве временной меры. Менять проводку следует полностью, чтобы не возвращаться к этому вопросу 20-25 лет. Полная замена электропроводки включает в себя замену щитка, розеток и выключателей.

В некоторых случаях замена электропроводки новой является невозможной. Поэтому придется отрезать старые магистрали и проложить проводку по новой. Чтобы принять решение, необходимо оценить схему электропроводки.

К примеру, в типовых постройках советского времени проводка расходилась по полу в специальный штробах, а сверху был уложен деревянный или паркетный пол. К розеткам и выключателям провода шли под штукатуркой или в пустотах перекрытий. В данном случае замена проводки невозможна без необходимости снимать пол и штукатурку на стенах. Поэтому придется отрезать старые провода и проложить новые в более удобных для этого местах.

Самой простой является замена проводки открытого типа. В этом случае замену можно провести даже без необходимости проводить ремонт.

Таким образом, следует сначала оценить старую схему электропроводки, чтобы понять такие места можно использовать при замене, а какие — нет, и только после этого принимать решение. Если планируется капитальный ремонт квартиры или частного дома, лучше установить новую проводку, чтобы сделать выключатели и розетки в наиболее удобных для использования местах.

Что думают электрики об открытой проводке?

Минусов у открытой (внешней) электропроводки гораздо больше, чем у скрытой (внутренней).

Кабели, закрытые штукатуркой, не повреждаются, не мешают при ремонте и абсолютно незаметны. Открытая проводка лишена таких достоинств, а в случае короткого замыкания она загорится с большей вероятностью, нежели скрытая. Открытый способ монтажа электропроводки часто выбирают для деревянных домов.


В деревянных домах укладка электрокабеля открытым способом – это вынужденная мера, т.к. скрытая укладка кабелей бывает затруднена или вообще невозможна

Некоторые преимущества у открытого способа монтажа все же есть:

  • Упрощение укладки. При прокладке электрокабелей не приходится штробить стены. Это сокращает трудозатраты, объем работ. После монтажа практически не остается строительного мусора.
  • Удешевление. Здесь речь идет об экономии на оплате услуг электриков.
  • Возможность изменения схемы прокладки кабелей. Если в планы на будущее входит перепланировка разводки, то лучше выбрать открытый способ монтажа.

При выборе открытого способа укладки электропроводов следует учесть, что их придется маскировать и защищать от внешних воздействий. Всегда есть вероятность попадания влаги или случайного повреждения.


При монтаже коробок, розеток, выключателей часто возникают сложности. Перед началом работ нужно тщательно изучить особенности их установки или доверить работу электрику

Если дом жилой, нужно трижды все взвесить. Желательно проконсультироваться с опытным электриком, а при монтаже необходимо учитывать повышенные риски и особенно тщательно следить за соблюдением мер безопасности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
