Как поменять проводку в квартире панельного дома своими руками

Как делается проводка в панельном доме

Где прокладывать провода

Самый лучший способ прокладки проводки в панельном доме – в стяжке, в полом (или оштукатуренном) потолке, или на стенах под слоем штукатурки. При этом перекрытия и панели вообще не трогаются, только под крепление кабелей. Но так правильно сделать получается не всегда.

Первым делом, надо узнать у хозяев, как будут обстоять дела с полами и потолком. Если в полу будет стяжка – ура. Основной путь кабелей будет проходить в гофре как раз в полу, в стяжке.

Если будет подвесной-гипсокартонный-натяжной потолок, тоже отлично. Питающие и сигнальные кабели в этих случаях  проходят в основном по полу и/или потолку, и немного – вертикально в штробах до розеток и выключателей.

Худший вариант – потолок и полы остаются на месте. Бюджетный вариант, когда хозяева хотят сэкономить на всём. То есть, другими словами, придётся помучаться электрику, штробить стены. Но и цена за такую работу будет выше, чем обычно.

И если в кирпичном доме, если надо делать распределительную коробку, она делается, то в панельке надо сто раз подумать. Скорее всего, будет перерасход кабеля по сравнению с кирпичным домом.

Надо постараться по максимуму использовать старую проводку. Точнее, те пути, где она проходит. Это в первую очередь относится к местам, где старый алюминиевый провод просто заштукатурен – места на стыках потолочных плит, и в швах между стеновыми и потолочными плитами. Нужно ориентироваться на то, что швы в панельных домах – лучшее место для прокладки электропроводки, например как на фото:

Прокладка питающих кабелей между потолочными плитами в шве

Можно использовать старые каналы, в которых проходит старая проводка к розеткам и выключателям. Это если они будут в старых местах. И если удастся вытащить старый провод, который часто бывает залит бетоном.

Как показывает практика, про каналы в стеновых панелях лучше сразу забыть.

Хороший вариант – использовать пространство вверху на стыке стеновой и потолочной плит. Там часто бывают щели, заделанные штукатуркой или ватой (или каким-то тряпьём):

Пространство между стеной и потолком заполнено ватой

Как делать штробы и выемки под коробки

Мой перфоратор Спецмаш с лопаткой. НЕ реклама

Рассмотрим самый тяжелый для электрика случай при ремонте в панельном доме – пол без стяжки, потолок только штукатурится.

Для штробы прочерчивается вертикальная линия, по ней делается штроба. Я использую насадку “лопатка” для перфоратора. Как штробить панельные стены – это искусство, к этому надо приловчиться, скалывать сантиметр за сантиметром.

Штроба в панельной стене

Обязательно нужно иметь маску-респиратор и строительные очки. Иначе такая работа будет весьма вредна для здоровья.

Глубина штробы должна быть достаточной для укладки кабеля и крепежа (7-10 мм). С другой стороны, глубже 10 мм начинается арматура, её вообще нельзя трогать. С третьей стороны, надо быть в контакте со штукатурами – возможно, толщина штукатурки будет такой, что штробить вообще не придётся.)

После штробления проверяем, чтобы коробки можно было установить заподлицо с поверхностью стены:

Штробление закончено, проверяем глубину

Под установочную коробку (стандартный диаметр – 68 мм, глубина – 45 мм) нужно сделать выемку диаметром 75…80 мм. Обычная коронка для бетона не подойдёт, её хватит на 2-3 розетки, и придётся выкинуть.

Я сейчас коронки не использую, поступаю так. Делаю по объёму коробки 8-10 отверстий буром диаметром 8 или 10 мм. На этом этапе выемка уже наполовину сформировалась. Затем работаю пикой, выбиваю остатки бетона.

Насчёт путей штробления. Надо стараться поступать порядочно, хотя иногда это и бывает очень трудно. Я про то, что все провода должны идти параллельно/перпендикулярно потолку и стенам.

И ещё, не рекомендуется увлекаться горизонтальными штробами. Допускается общая длина горизонтальных штроб 2 метра на одну плиту (стеновую панель). А штробить потолочные перекрытия вообще запрещено, это можно делать только в крайних случаях, и на длину не более 15 см.

Демонтаж старой линии

Демонтаж старого кабеля

Заменять неисправные коммуникации можно только в полностью обесточенном помещении. Если учетная аппаратура, пробки или пакетники внутри, проблем не будет

Когда приборы вынесены в подъезд, необходимо принимать меры предосторожности. Дверку щитка следует после отключения питания закрыть и вывесить на ней предупреждающую табличку

Пошаговый процесс демонтажа:

1. Снять картины, бра, гардины, полки, вынести мебель, которая подлежит разборке и переноске. Остальные элементы интерьера накрыть полиэтиленовой пленкой.
2. Снять крышки монтажных коробок, розеток и выключателей. Извлечь приборы из отверстий отсоединить их от линии. Проверить их состояние, принять решение: оставлять изделия или приобретать новые.
3. Попробовать вытянуть старые кабели через отверстия в стене. Если линия поддастся, вытаскивать ее не стоит. Она пригодится в качестве затяжного троса при установке новой проводки.
4. Прочертить линии прохождения старого кабеля. Болгаркой выпилить штробы, достать провода.

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Перед началом работ необходимо обесточить квартиру

Чтобы получить доступ к системе и не удариться током, понадобится:

1. Выключить основной автомат, от которого кабели идут к квартире.
2. Проверить наличие напряжения.
3. Обесточить каждый провод, предварительно проверив его фазоуказателем.
4. Протестировать на напряжение выключатели и розетки.

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

Штробление стен под проводку

Штробление стены возможно горизонтально или вертикально.

1. Разметка точек расположения подрозетников по чертежам.
2. Разметка мест под розетки с возможностью маскировки шнура.
3. Аккуратное определение границ каналов перфоратором.
4. Ручное выравнивание отверстий долотом.
5. Выполнение косого реза болгаркой для ровного расположения проводоа.
6. Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Заземление линии

Заземление в квартире

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

1. Соединить контакт земли в розетке с нулем.
2. Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

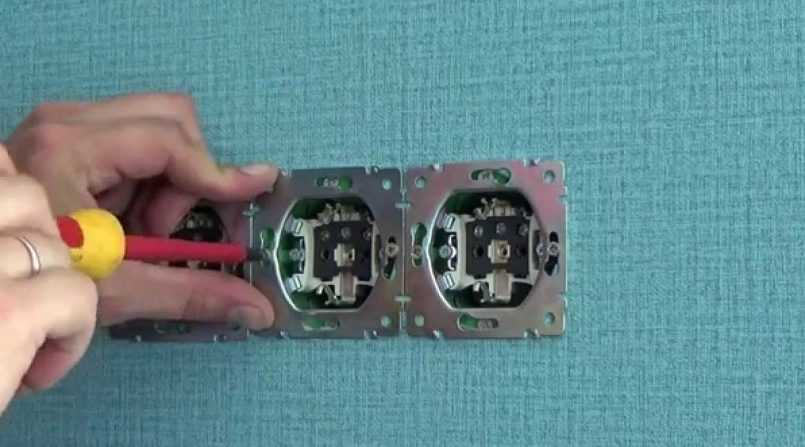

Монтаж

Монтаж подрозетника

Монтаж новой электролинии осуществляется поэтапно:

1. Установка подрозетников на алебастр в лунки.
2. Нарезка кабеля и гофрированной трубы на нужную длину.
3. Протягивание провода внутри гофры на ровной поверхности.
4. Укладка гофры в штробу с заводом концов кабеля в подрозетник.
5. Выравнивание лунки по линии стены.
6. Замазка штробы небольшими отрезками, через каждые 50 см.
7. Завод второго конца гофры на щит ввода.
8. Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Проверка и оштукатуривание

Вывод проводов на клеммы

Тестирование готовой системы осуществляется так:

1. Выключается электричество, подается ток.
2. Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
3. Вывод проводов на соответствующие клеммы.
4. Повторное тестирование на предмет короткого замыкания.
5. Включение главного автомата, подача электричества.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

1. Создание схемы электрического снабжения.
2. Разработка плана разводки проводов, его согласование.
3. Обустройство ремонтной времянки.
4. Прокладка проводов.
5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны. При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
2. Устройство защитного отключения — 50А.
3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Обратите внимание! При создании чертежа следует соблюдать размеры условных обозначений элементов, так как их масштабирование недопустимо

Подготовка плана

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

1. Берем план жилого помещения в ДЭЗ или БТИ.
2. Сканируем полученный план.
3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
4. Распечатываем полученную схему.

С чего начинать замену электропроводки

Структурная схема электропроводки квартиры

На подготовительном этапе составляется план-схема новой проводки в двухкомнатной квартире. Он согласовывается в БТИ и Энергосбыте. Подготовка также включает:

1. Визуальный осмотр линии на предмет видимых повреждений.
2. Составление чертежа с электрическими системами всего дома.
3. Закупка расходных материалов – розеток, кабелей, выключателей, коробок.
4. Поиск нужных инструментов – перфоратора, болгарки, индикатора, бокорезов, уровня, фонаря, монтажного ножа, пассатижей, паяльника, тканевой изоленты.

Провод с припусками покупайте после проведение замеров длины трассы.

Расчет мощности

Примерная мощность различных электроприборов

Заменить электрику нужно так, чтобы в дальнейшем не происходили сбои и перенапряжения сети. Мощность линии подбирается с учетом всего электрооборудования и зависит от сечения кабеля. Понадобится сделать несколько расчетов:

1. Суммировать мощностей всей техники, подключенной к электросети.
2. Добавить +100 Вт на каждый прибор.
3. Разделить итог на 220.

Если результат равняется 12-15, допускается использовать кабель с сечением 1,5 мм2. Для квартиры стандартной планировки этого достаточно.

Когда на линии большая нагрузка, допускается увеличивать сечение кабеля, обустраивать коммуникации по двухпроводной или трехпроводной схеме.

Схема питания квартиры

Схема питания квартиры через УЗО

В старых домах на каждом этаже стоит электрощиток, где находится счетчик, пакетный переключатель, защитные автоматы. Поэтому когда проектируется схема проводки в двухкомнатной квартире, стоит сделать независимую цепь питания и освещения, спланировать основные и дополнительные ветви. В хрущевках допускается использовать следующие варианты подключения:

• Параллельное – энергия поступает на потребитель от источника питания по собственной линии. К однофазному прибору подводят трехжильный кабель, к трехфазному – пятижильный с проводами фаз А, В, С, нуля и земли. Подобная схема предусматривает организацию для каждого потребителя собственной линии и установку индивидуального УЗО.
• Последовательное – от одного источника питания протягивается кабель, а потребитель подключается к нему на определенном расстоянии. Для реализации схемы понадобится провод с большим сечением и штробы в стенах. Источником энергии будет генератор, выдающий номинал 220 В. Для экономии можно протянуть электрический кабель от щитка до конкретного потребителя.
• Последовательно-параллельное – схема применяется в большинстве квартир. Распредкоробка рассчитана на потребителей, сгруппированных по типу (бойлер, розетки, свет) или расположению (кухня, спальня, ванная).

Нюансы частичной замены проводки

В некоторых случаях совсем не обязательно менять полностью всю проводку на новую, даже перед капитальным ремонтом. Чтобы сэкономить на замене проводки, можно на освещение оставить алюминиевый провод, а на розетки и отдельные линии проложить медь. Если старый алюминиевый провод в хорошем состоянии, группу светильников он должен выдержать т.к. их мощность не особо большая, к тому же новые светодиодные и энергосберегающие лампы потребляют меньше электроэнергии, чем старые лампочки накаливания. Итого, замена только силовой линии также может считаться как частичная замена электропроводки на медь.

С розетками и отдельными линиями на мощные электроприборы такой трюк не пройдет. Это связано с тем, что силовая линия обязательно должна иметь заземление, а для этого прокладывается трехжильный провод вместо двухжильного. Поэтому если вы решили, что по аналогии с освещением можно частично поменять проводку для подключения розеток, знайте — этот вариант является недопустимым.

Советы и требования при монтаже электропроводки

Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.Итак:

• Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
• Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
• Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
• Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
• В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
• Металлические элементы электропроводки ( короба, лотки, гофрированные шланги) должны быть заземлены.

Прокладка проводки в плинтусе

Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:

• Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
• Выключатели и розетки следует располагать на одной высоте.
• Следует избегать пересечения проводов.
• Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.

Особенности монтажа электропроводки в различных помещениях

Особенности обустройства новой электросети в квартире рассмотрим на примере замены электропроводки в хрущевке, то есть в домах старой застройки. Для них характерно наличие алюминиевой проводки, скрытой в специальных нишах, устроенных в ж/б перегородках. При замене проводки в хрущевке своими руками предпочтение отдается открытому способу ее прокладки, для которого лучше всего подходят пластиковые кабельные каналы.

Ванная комната

Для ванных комнат характерна повышенная влажность, что создает опасность при эксплуатации электропроводки. К ее монтажу предъявляются особые требования, приводимые ниже:

• Все электроустановочные изделия должны иметь класс защиты не ниже IP4 или IP5.
• Корпуса электрических приборов, а также стальные элементы ванны и раковины обязательно заземляются.
• Металлические трубы канализации, стояков и шина заземления должны быть объединены в отдельную систему уравнивания потенциалов.
• Подключать линии питания в этих помещениях следует только через индивидуальные УЗО.

По выбору способа монтажа электропроводки в ванной комнате ПУЭ не накладывает никаких ограничений (она может прокладываться как скрытно, так и открыто)

Единственное, на что следует обратить внимание при открытой прокладке – выбираемый для этого кабель должен иметь соответствующие защитные характеристики

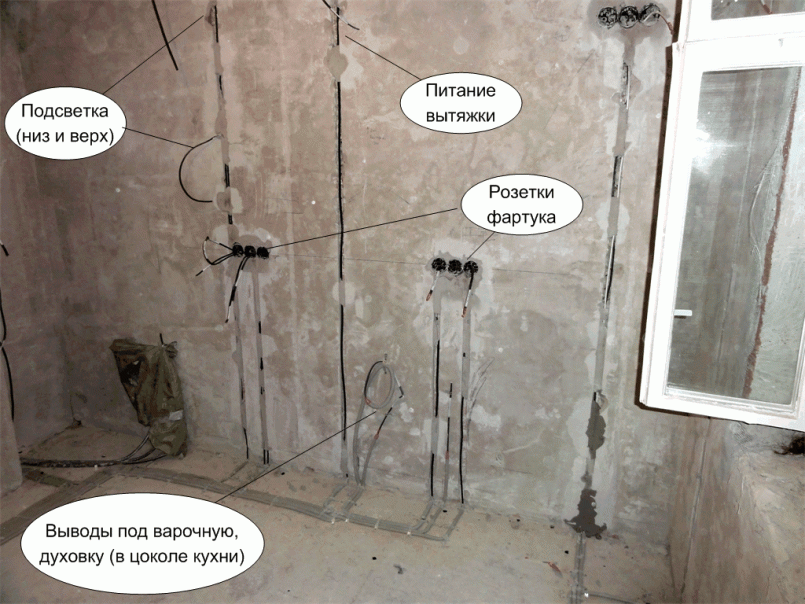

Кухня

При замене и ремонте электропроводки на кухне важно обратить внимание на следующие моменты:

Из-за большого количества мощных нагрузок (духовой шкаф, стиральная машина, электроплита и т

п.) при обновлении проводки потребуется увеличить число отдельных питающих линий.
Для каждой из них необходимо предусмотреть индивидуальный автомат на ток не менее 25 Ампер.
При составлении схемы разводки важно продумать порядок размещения силовых розеток, позволяющий иметь удобный доступ к ним (фото ниже).. Места размещения розеток и выключателей на кухне

Места размещения розеток и выключателей на кухне

Одновременно с этим потребуется соблюдать нормативы удаления кабельных линий и розеток от газовых магистралей, вентиляционных систем и другого оборудования, опасного с эксплуатационной точки зрения.

Коридор

При проведении ремонтных работ в коридоре учитываются следующие особенности этого помещения:

• Наличие совмещенного блока выключателей и розеток для прихожей, ванной и туалета.
• Желательно установить светильник (бра) прямо у входной двери.
• Наличие распределительного щитка с электрическим счетчиком и автоматами.

Тем, кто желает придать своей прихожей более уютный вид, имеет смысл перенести щиток с приборами в общий коридор. Одновременно, воспользовавшись случаем, можно демонтировать блок и сделать отдельные выключатели у входа в ванную и туалет (так будет удобнее пользоваться ими). Для управления светом в туалете допускается использовать датчик движения, включающий его автоматически при входе в помещение и выключающий при выходе.

Детская комната

При замене электрической проводки в детской комнате в первую очередь прорабатывается вопрос безопасности размещения розеток и выключателей. Они должны монтироваться на высоте, недоступной для ребенка или иметь специальную защиту от проникновения во внутрь изделия.

Важно! В электрических розетках, в частности, должны присутствовать шторки, защищающие отверстия от проникновения к силовым контактам. Здесь также желательно предусмотреть две отдельные линии питания для подключения осветительных приборов с выключателями и розеток

Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован

Здесь также желательно предусмотреть две отдельные линии питания для подключения осветительных приборов с выключателями и розеток. Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован.

Жилые комнаты

При проведении мероприятий по ремонту проводки в жилых помещениях (в спальне и гостиной, в частности) потребуется организовать три питающих линии:

• Отдельно для силовых розеток.
• Специально для приборов освещения.
• Для подключения дорогостоящей бытовой техники.

Особое внимание уделяется размещению климатического оборудования (мощного кондиционера, например). Не лишним будет предусмотреть для него отдельную линию питания с силовой розеткой на конце, имеющей заземляющий контакт

С чего все же начинать замену старой электропроводки?

Для начала необходимо определиться с выбором проводов для основного электрического кабеля, то есть, какой вид проводки не будет портить интерьер помещения, и при этом обеспечит достаточную надежность пользования.

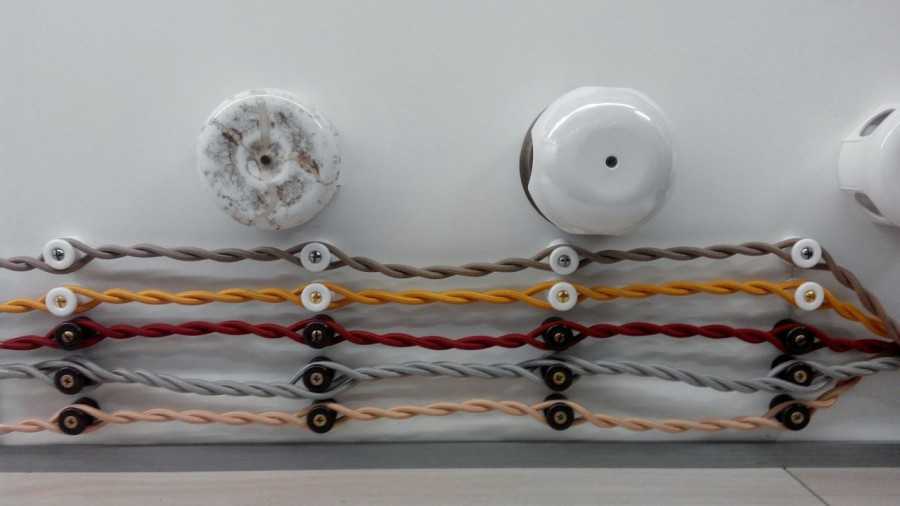

Проводка открытого типа в ретро стиле

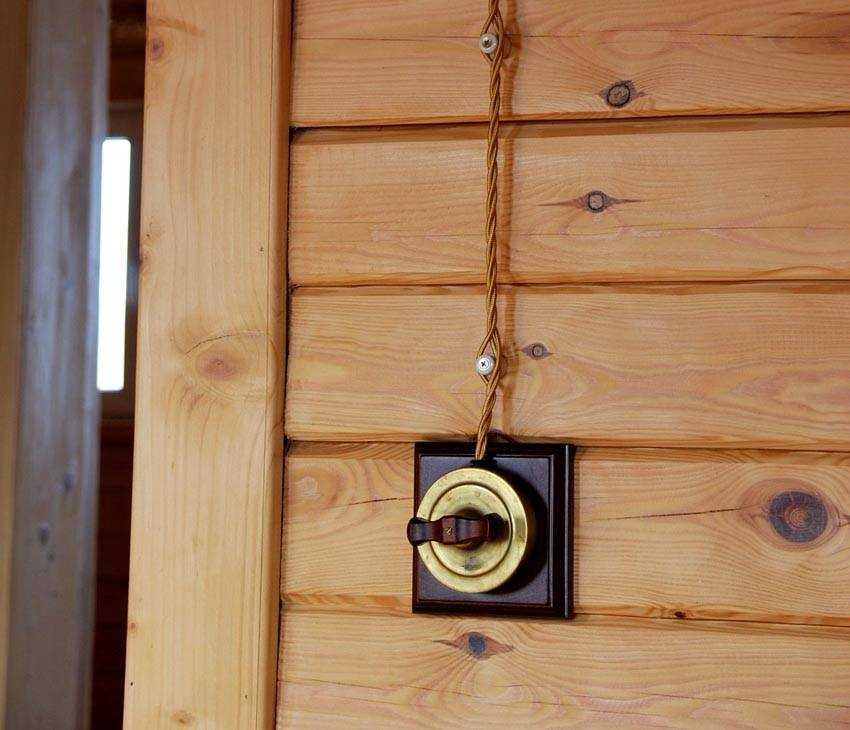

Если общий дизайн интерьера квартиры выполнен в деревенском стиле, то современная элетропроводка будет резко бросаться в глаза, и нарушит всю композицию стиля. Поэтому, в таком случае, предпочтение отдают открытому типу проводки. Суть ее заключается в том, что электрический кабель не скрывают в стене, а располагают на ее поверхности.

При монтаже электрической проводки в данном стиле, кабель получается подвешенным в небольшом пространстве от поверхности стены. Это создает зрительно дополнительный уют квартире.

Обычно, для проводки открытого типа, выбирают одножильные провода из меди. Эти провода скручиваются и прикрепляются к роликам, через небольшой одинаковый промежуток, при помощи тоненькой проволоки.

Замена открытой электрической проводки производиться без штробления, что удобно и легкодоступно.

Монтаж проводки в кабель-каналах

Для современного интерьера возможен монтаж открытого типа проводки. Но, чтобы провода не свисали общей кучей, их помещают в специальные кабель-каналы. Кабель-каналы – это не широкий пластиковый коробок, куда укладываются провода. Сверху коробок закрывается крышкой, что препятствует попаданию влаги и грязи внутрь.

Внешний вид кабель-каналов производят в широком цветовом ассортименте.

При таком типе проводки облегчается ее доступность для подключения выключателей и розеток, а также для последующей замены проводки в старых кабель-каналах.

Монтаж проводки скрытого типа

Но иногда дизайн помещения не позволяет прокладывать проводку открытого типа. И тогда используют скрытую проводку, то есть, кабель прокладывают внутри стены.

• Внутри бетонных плит, из которых строят многоэтажки, для проводки скрытого типа, располагают специальные трубы из стали и открытые распределительные коробки.
• Если Вы решили заменить скрытую проводку своими руками и не знаете расположение старых проводов, то можно проштробить каналы самому.
• В строительных магазинах продаются электрические штроборезы, при помощи которых можно сделать эти каналы.
• В полученные каналы укладываются провода. Их лучше помещать в открытые кабель – каналы или гофрированные пластиковые трубки. Сверху все замазывают штукатуркой и выравнивают поверхность стены.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Особенности монтажа в хрущевке

Схема выбранной проводки для прокладки в хрущевке стандартной планировки двухкомнатной основывается на группах потребителей. К ним относят осветительные устройства, бытовые и силовые розетки, санузел и коридор. Обустройство осуществляется по двум технологиям.

Скрытый способ

Внешний вид канала для проводки в нижней части потолочной распредкоробки

В кирпичных или панельных домах допускается укладывать провода тремя способами:

• Внутри потолка – трасса от распредщитка идет по вертикали, пускается по штробам или в гофре. Внутренние потолочные плиты уже имеют каналы, откуда можно протянуть кабели питания к светильникам, выключателям, розеткам. Проводка идет перпендикулярно, не опускаясь по горизонтали ниже 15 см. У каждого распредкороба есть индивидуальный автомат.
• Под штукатурку – провода заводятся в просверленные заранее отверстия, фиксируются, выводятся к потребителям. Линии маскируются слоем штукатурки, что предотвращает их повреждение от колебаний напряжения.
• Под полом – магистраль проводится под напольной поверхностью. Укладываются каналы-трубы, которые затем заливаются раствором. Линии для розеток и освещения маскируются монтажным коробом либо трубой.

Открытый способ

Проводка в плинтусе

Открытый вариант используют при невозможности организации электросети другим способом. Существует несколько методов:

• На скобах – для розеток нужны медные провода с сечением 2,5 мм2, для освещения – 1,5 мм2. В качестве скоб применяют металлические полосы, фиксируя их так, чтобы негорючая часть выходила за магистраль на 1 см.
• В трубах – гофрированные гибкие изделия исключают выравнивание поверхности. Диаметр трубы равняется общей толщине проводников, умноженной на 2. Крепление производится на шурупы, клипсы, дюбеля и гвозди. Каждый элемент удаляется друг от друга на 20-40 см.
• В коробах – металлический или пластиковый кабель-канал и плинтус оснащается съемной крышкой на защелке. Основная сложность работы – правильное крепление на шурупы, дюбеля или скобы. Розетки можно монтировать сразу на короб.

Установка розеток и выключателей

Монтаж всех электроустановочных изделий, производится только на чистовую отделку. То есть после покраски, поклейки обоев, укладки плитки или др. При необходимости устанавливаются временные розетки и выключатели.

Установка выключателей совмещается с установкой временных источников освещения (лампочек Ильича), для проверки стабильности работы всей системы.

Выключтели подбираются в зависимости от пожеланий заказчика или проекта. Так как существуют различные модификации выключателей: проходные, на веревочке, с подсветкой, диммеры, радио выключатели, бесконтактные и т.п.

Все светодиодные ленты, трансформаторы и инсталляции с использованием диодов, также монтируются на чистовую отделку.

Особенности проводки на кухне

Сосредоточение всевозможных электроприборов характерно для кухни. Инструкция, как заменить проводку на ней, будет нелишней. Проводка образца прошлого века на такую мощь не рассчитывалась. При включении двух или трех приборов одновременно может закончиться коротким замыканием и возгоранием старой тонкой проводки.

Мощное оборудование подключают к трехфазному выходу. Одной фазы и нуля для электрической плиты и духовки маловато. Дополнительный провод пробрасывают от коридорного щитка. Суммарная мощность всей техники колеблется в районе 15 кВт, сечение выбирают с учетом такой нагрузки.

На кухне есть зоны особой опасности: плита и раковина. В этих местах провод подвергается нагреву и воздействию влаги. Если обойти источники повышенной опасности не удается, провод укладывают в гофротрубы.
