Правильное расположение розеток в квартире: как спланировать и установить правильно своими руками. 115 фото схем и проектов

Если розетки установлены до покупки кухонной мебели

При установке кухонного гарнитура в уже отремонтированное помещение, или в помещение, где ремонт не планируется, может понадобиться изготовление нестандартных изделий, что несколько удорожит кухню и осложнит проект. Это связано с тем, что бытовая техника и элементы кухонной мебели имеют стандартный ряд размеров. Значит, при моделировании кухни, с учётом расположения уже установленных розеток, необходимо будет «подгонять» гарнитур под имеющуюся схему электропроводки.

Например, длина стены 260 см. Это позволяет установить на кухне холодильник (стандарт — 60 см), духовой шкаф с варочной панелью (стандарт — 60 см), шкаф под мойку (60 см). За вычетом размера стандартных элементов (180 см) для расположения шкафов для посуды остаётся 80 см. При этом нужно учесть, что по соседству с варочной панелью нельзя ставить ни холодильник (во избежание его перегрева), ни мойку. Для варочной панели и мойки в столешнице делаются вырезы, которые должны быть расположены на расстоянии не менее 5 см друг от друга, иначе столешница может треснуть при установке.

Итак, в нашем примере вариант расположения техники и мебели только один: холодильник, шкаф 40 см, варочная панель, шкаф 40 см, мойка. В этом случае часто оказывается, что в том единственном месте, где можно поставить духовой шкаф уже установлена розетка. Шкаф приходится смещать, при этом в лучшем случае нарушается симметрия, а в худшем, приходится прибегать к изготовлению нестандартных изделий. Как уже говорилось, это влечёт за собой удорожание кухни, а для многих производителей и увеличение срока изготовления гарнитура.

Таким образом, наилучшим вариантом при планировании ремонта на кухне и проектировании расположения электророзеток для бытовой техники, является предварительное составление макета будущего гарнитура, с учётом всех особенностей помещения.

Популярные типы розеток для кухни

Правильное планирование, размещение электрических точек, соблюдение должным образом всех требований при монтаже позволит создать функциональное помещение. Внешний вид кухонного пространства может подчеркнуть грамотный выбор соответствующего типа розеток. Производители предлагают много вариантов, среди которых можно выделить модели следующих видов:

  • Накладные. Монтаж и демонтаж производится с минимальными затратами времени и средств. Лучший вариант при установке новых мощных электроприборов, когда не хватает имеющихся мощностей, а полный ремонт делать нецелесообразно. Не пользуются популярностью, портят общий вид кухонного гарнитура, иногда создают помехи в процессе работы.
  • Угловые. Очень удобный вариант. Предназначены для установки на стыке двух поверхностей, стены и кухонного шкафчика, столешницы. Изделия имеют элегантный, оригинальный дизайн. Изготавливаются в основном из пластика, выпускаются как одинарные, так и модульные модели.

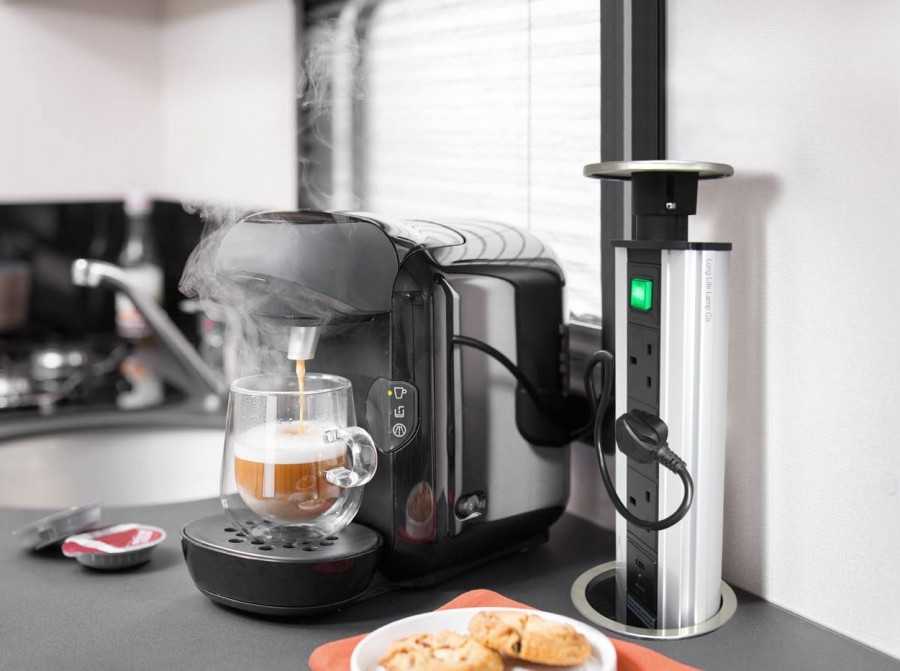

  • Выдвижные. Характеризуются эстетическими качествами. Производятся блоками, имеют дополнительные выходы для зарядки, подключения разных аксессуаров. В зависимости от расположения конструкции делятся на горизонтальные, вертикальные. Удобны в использовании. Встраивать можно в столешницы, стены, даже пол. При необходимости подключить механизм, достаточно нажать на крышку корпуса, после чего плавно выдвигается блок. Из недостатков можно выделить неудобство подключения боковых вилок к перпендикулярным относительно пола установкам.

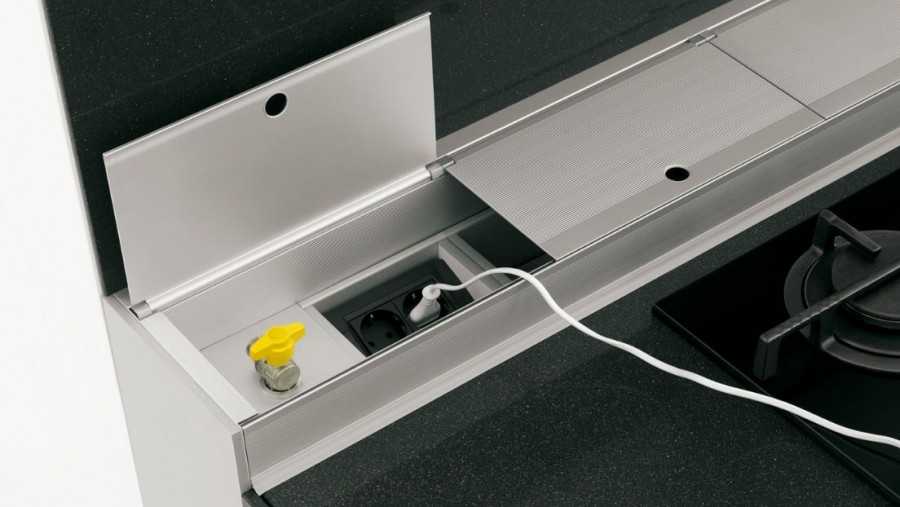

  • Скрытые (встраиваемые). Позволяют обезопасить рабочее место. Располагаются в шкафчиках, ящиках, столешнице. Экономят пространство. Используются как дополнительные точки. Делятся на одинарные и двойные (на практике применяются редко) модели.

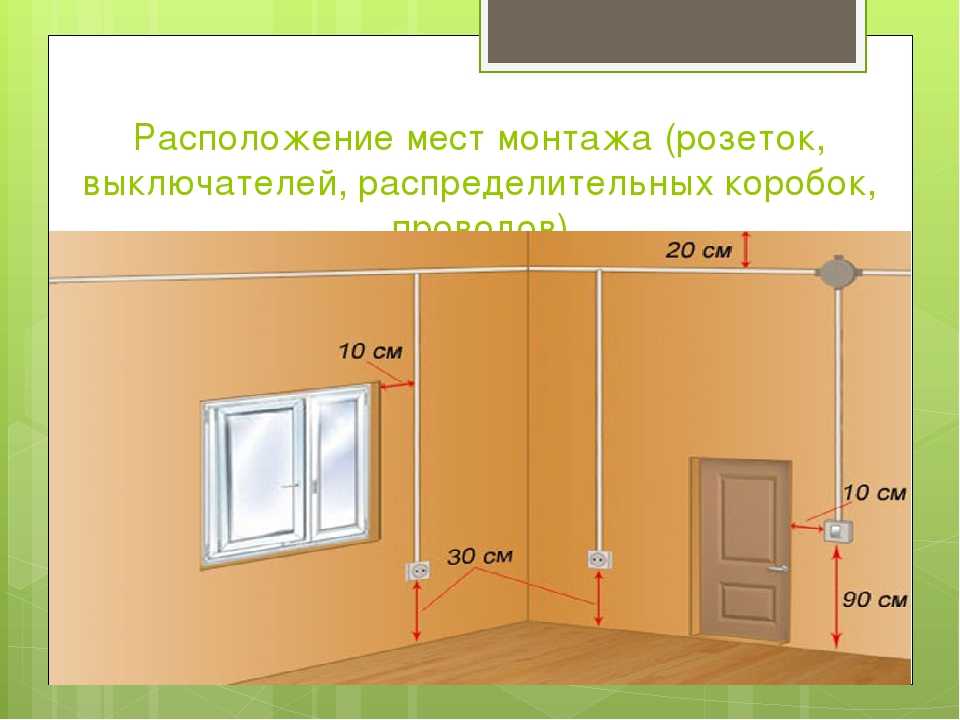

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

  • Крупной техники:
    • электрическая духовка – от 2500 Вт;
    • варочная поверхность – 1000-1500 Вт;
    • посудомоечная машина – от 1000 Вт;
    • стиральная машина – от 1500 Вт;
    • водонагреватель – от 1500 Вт;
    • холодильник – 200-1000 Вт;
    • морозильная камера – 300 Вт.
  • Мелкой кухонной техники:
    • микроволновая печь – от 800 Вт;
    • чайник электрический – от 500 Вт;
    • блендер – до 300 Вт;
    • кухонный комбайн – 1200-1500 Вт;
    • кофеварка – от 900 Вт.
  • Дополнительной техники, которая может присутствовать на кухне:
    • телевизор – 200-330 Вт;
    • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).

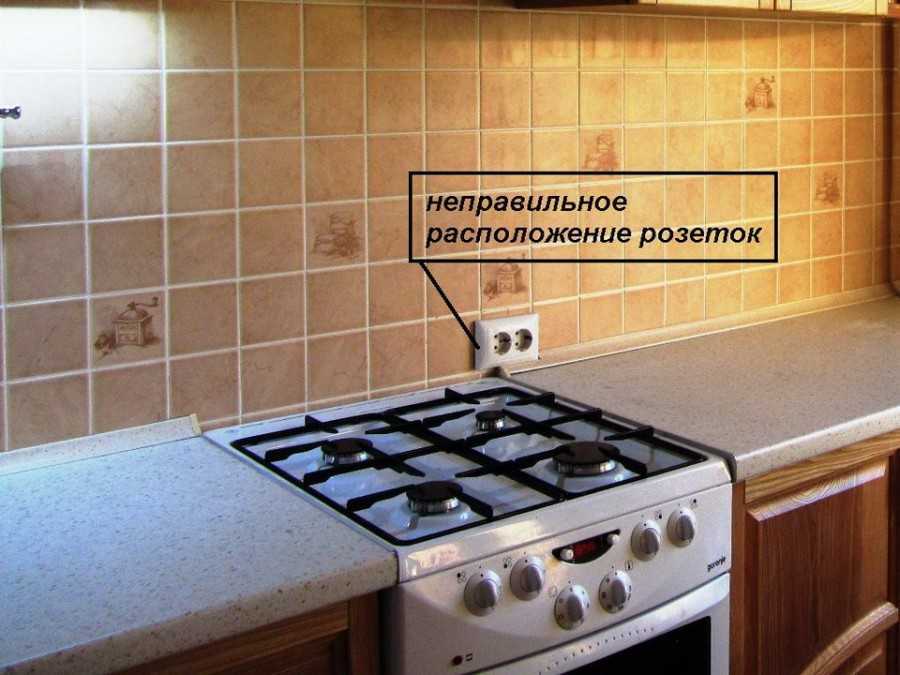

Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.

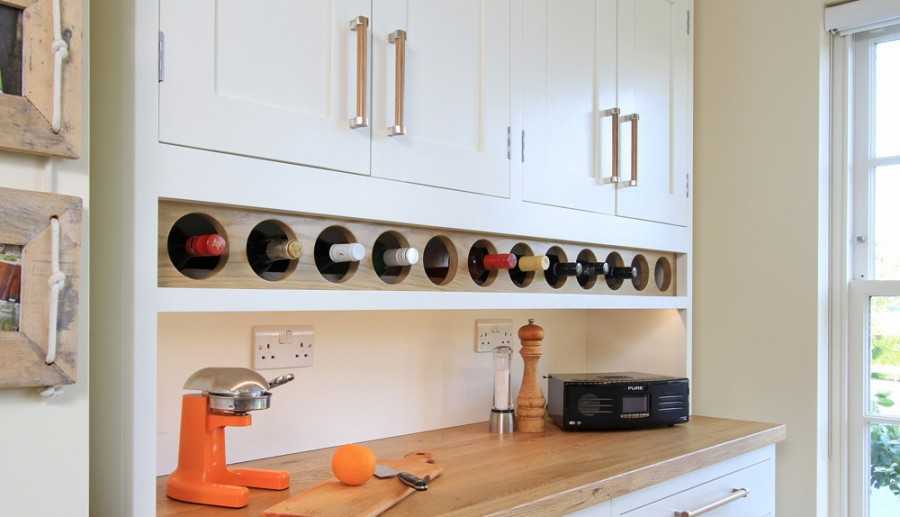

Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

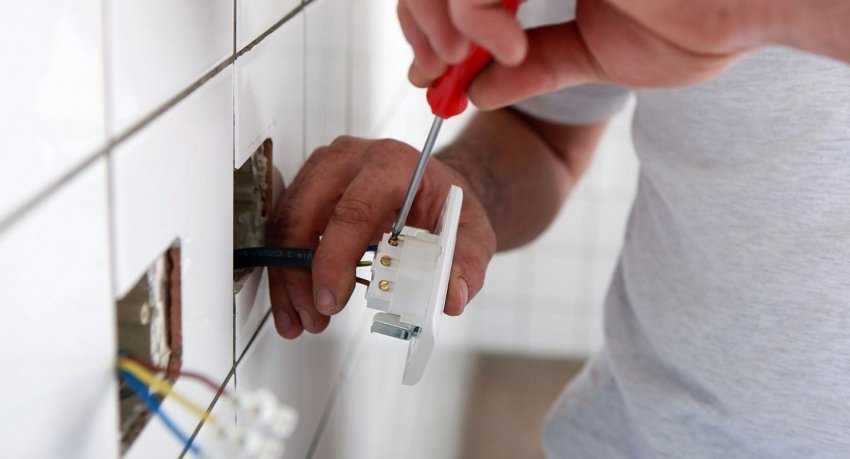

Как монтировать розетки

Монтаж зависит от модели. Наиболее простой является установка наружных вариантов. Принцип работы заключается во внешней прокладке кабеля от щитка к отмеченному на плане месту установки электроточки, которая просто крепится к поверхности стены при помощи саморезов. Такой выбор портит интерьер помещения.

Для внутренних розеток принцип установки принципиально другой. В этом случае процесс происходит следующим образом:

  • На поверхности стен, кухонном фартуке согласно чертежу делается разметка, отмечаются точки расположения всех узлов, наносятся линии для проводки медного кабеля.
  • Используя штраборез, в стене долбится борозда по намеченным линиям, куда впоследствии укладывается проводка, замазывается штукатуркой.
  • В местах расположения электроточек при помощи перфоратора с круглой насадкой делаются отверстия, в них устанавливается подрозетник, который необходимо хорошо зафиксировать, после чего в него заводится проводка.
  • Далее розетку фиксируют к жилам при помощи фазовых контактов, устанавливают в подрозетник, проверяют работоспособность.

Правила выполнения разводки

При разводке электроэнергии стоит помнить, что для бесперебойной работы и отсутствия перегрузок в сети розетки должны обеспечивать питание, в два раза превосходящее потребление всех приборов. Более того, такие мощные электроприборы, как плита и холодильник должны иметь собственную линию проводки и защитный автомат.

Естественно, подключение всех линий идет через автомат. При подключении требуется сразу заземлять все электрические приборы с металлическими корпусами — это общее правило безопасности, применяемое во всей квартире, а не только на кухне.

Все электричество в квартире должно быть сгруппировано по сфере применения и разделено по автоматам в защитном щитке. Группы розеток, питающие отдельные комнаты, можно вывести в один автомат. Это позволяет повысить общую безопасность системы.

К примеру, за электричество на кухне могут отвечать три автомата:

  • Для плиты;
  • Для холодильника;
  • Для остальных приборов.

Где лучшее место установки

Розетка на кухне устанавливается в удобных местах с соблюдением принятых стандартов и рекомендаций производителя по электровыводу для приборов.

Важно! Нежелательно использовать на кухне удлинители или тройники. Они увеличивают нагрузку на сеть, создают опасность короткого замыкания.

Подключение холодильника и микроволновки

Стандартов по высоте размещения розеток для СВЧ-печи и холодильника не существует

Важно, чтобы хватило длины провода питания, было удобно включать и выключать приборы. Холодильник необходимо периодически размораживать, поэтому розетку для него лучше расположить сбоку для быстрого удобного доступа

Встроенный холодильник на кухне подключают к точке, оборудованной в расположенном рядом шкафу.

Если микроволновка установлена на рабочем столе или тумбе, ее подключают к блоку на фартуке. При размещении печи СВЧ на кронштейнах на уровне глаз розетку скрывают в ближайшем навесном шкафу или предусматривают дополнительное гнездо над каркасами кухонного гарнитура.

Микроволновку можно подключить к верхнему ярусу розеток

Место подключения плиты и духовки

Для электрической плиты оборудуется отдельная точка над плинтусом или в стоящем рядом шкафу. Там же устанавливают розетку для духовки и варочной панели. Если духовка встроена в колонну, розетку размещают ниже по центру примерно в 55-70 см от пола, чтобы включенная вилка не упиралась в заднюю стенку встраиваемого прибора.

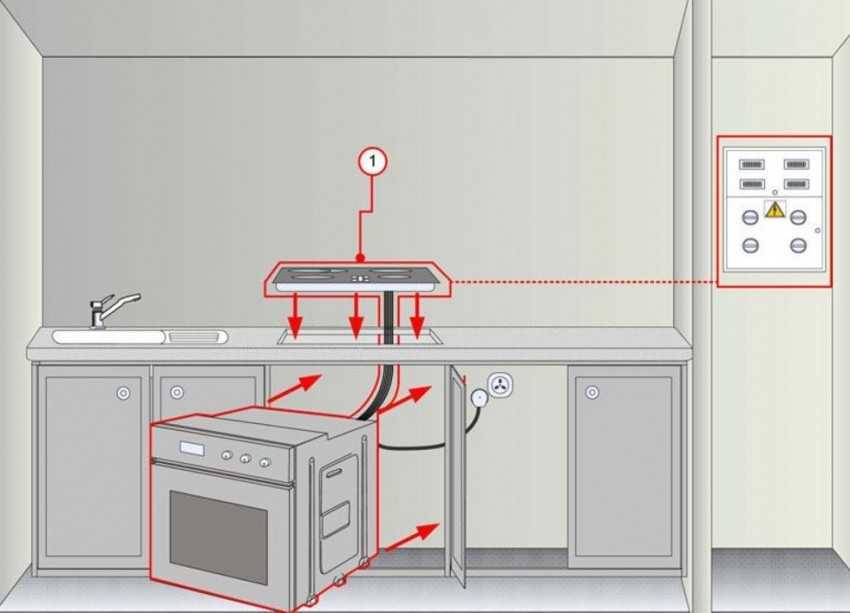

Подключение варочной панели и духовки

Подключение вытяжки и кондиционера

Встроенные вытяжки подключаются к розетке, спрятанной внутри шкафа или в верхнем ярусе над каркасами мебели. Навесные модели могут подключаться напрямую через электровывод или к верхней линии. Главное, чтобы розетку не загораживал вентиляционный канал.

Обычно для кондиционера выделяется отдельный кабель, который подключают напрямую к устройству. Другой вариант – поставить рядом с ним отдельную розетку на 30 см ниже потолка на таком расстоянии, чтобы шнур прибора не натягивался.

Розетку для вытяжки нельзя загораживать коробом вентиляционного канала

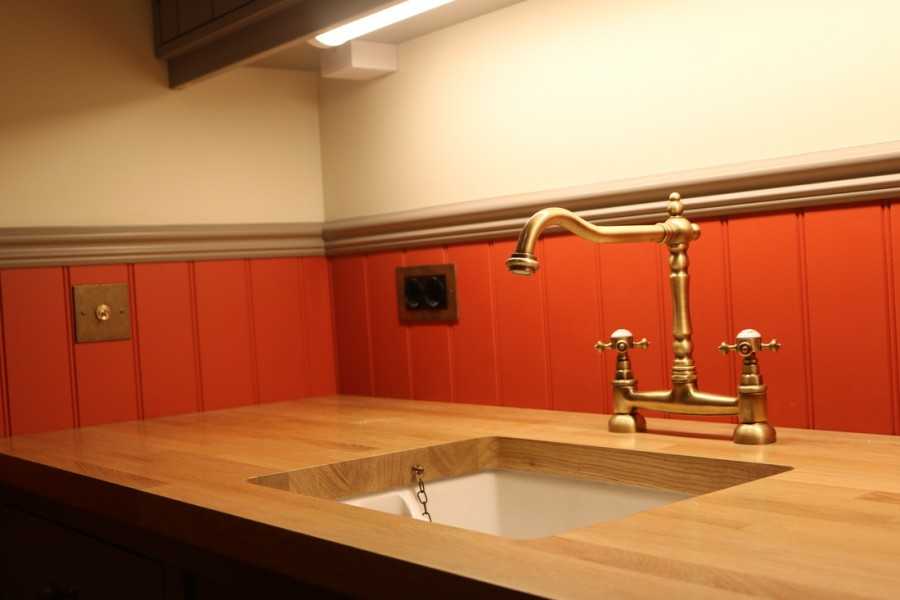

Под мойкой

Измельчитель отходов подключается под раковиной. Розетка должна быть иметь крышку и встроенное устройство защитного отключения. Высота установки – не менее 20 см от пола, расстояние от мойки – 0,5 м. При соблюдении правил в случае течи вода из прорвавшейся трубы в розетку не попадет.

Розетка под мойкой должна быть защищена от влаги

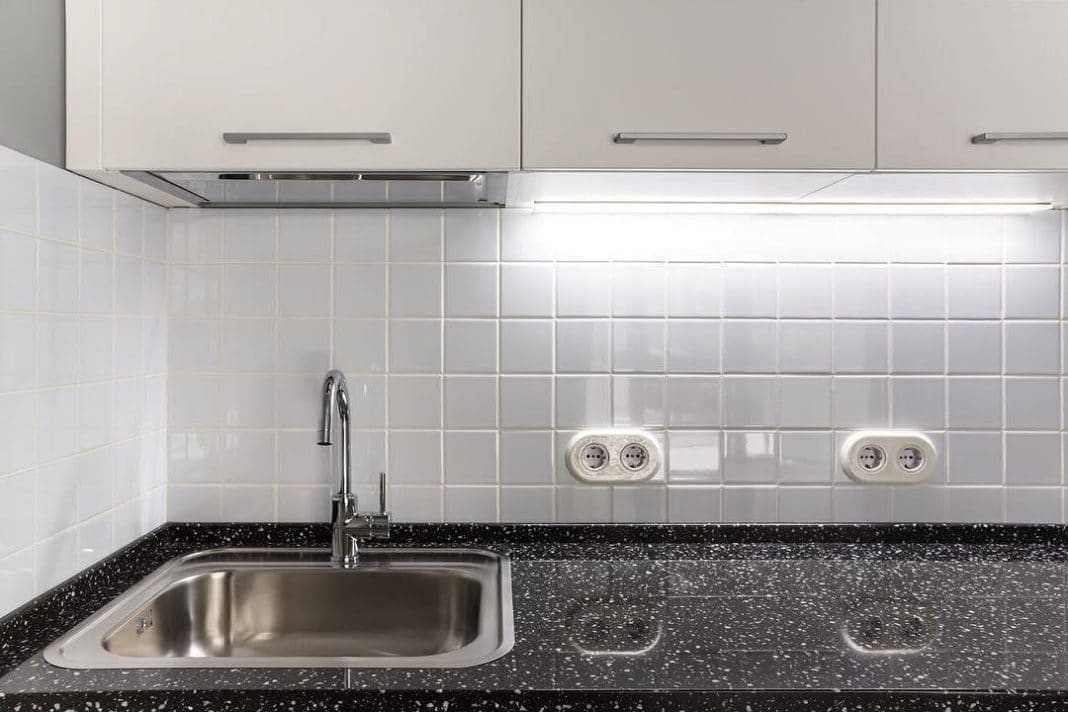

Рабочая зона

В рабочей зоне ежедневно используется несколько приборов. Розетки на кухню устанавливаются с дополнительными (запасными) гнездами с учетом подключения техники, которую эксплуатируют нечасто. Расстояние между двойными или тройными блоками должно быть не менее 100 см.

В зоне рабочего стола удобно пользоваться закрытыми розетками. Они вставляются в столешницу или снизу в висящий над ней шкаф. Блоки бывают поворотные или выездные. Чтобы они открылись, достаточно легкого надавливания на крышку.

Для стиральной и посудомоечной машин

Стиральная и посудомоечная машины обычно примыкают к мойке. Точки питания для них лучше делать с противоположной стороны от раковины над плинтусом или в стоящем рядом шкафчике, но не дальше 20 см от техники.

Подключение посудомоечной и стиральной машин производится с противоположной стороны от мойки

Для телевизора и гаджетов

Розетку для ноутбука или планшета размещают около обеденного стола. Для телевизора место выбирается заранее. Кроме электрического кабеля, к нему подводится телевизионный. Наиболее удобным будет угловое расположение телевизора. Тогда провода с розеткой можно спрятать за экраном.

Как правильно расположить розетки на кухне

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

  1. Замеряем высоту, ширину и длину кухни.
  2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
  3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
  4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Instagram jatijudesign

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Instagram kuxdvor

Хороши встроенные в столешницу или навесной шкафчик разъемы. Когда они не нужны, изделия утоплены в покрытие. По мере необходимости их приводят в рабочее состояние. На фото пример такой модели

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

  1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
  2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
  3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
  4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
  5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

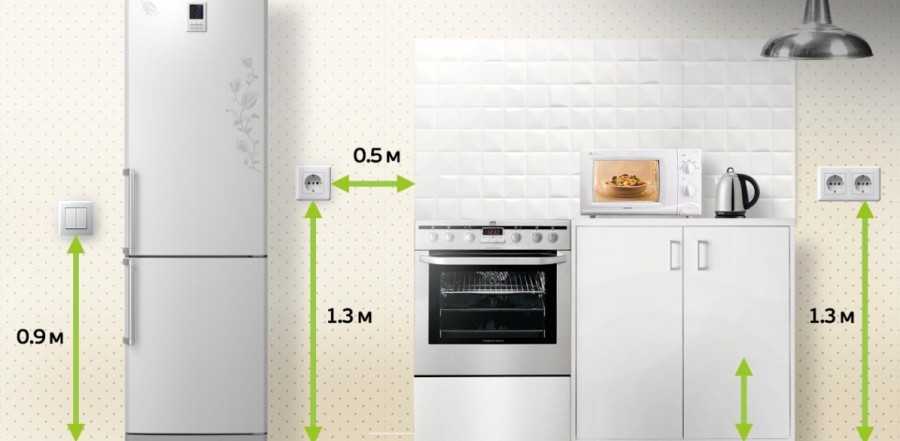

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

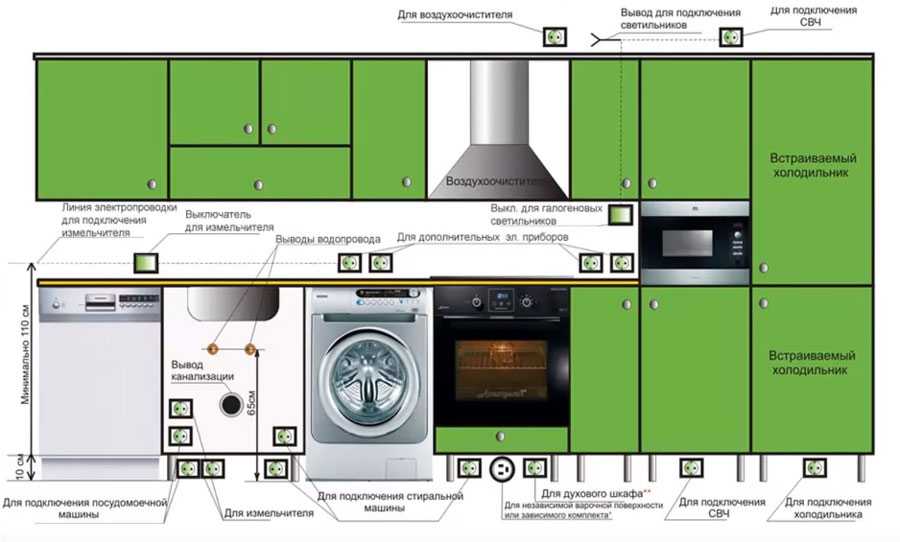

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

  • удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
  • безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
  • длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Как правильно расположить один или несколько источников питания: нормативы

Практически для всех предметов на кухне существуют свои нормативы.

Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.

Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.

Максимальная высота над плинтусом не должна превышать 2 м

Внимание
Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85.

Правила и схема расположения

Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню.
Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника.
Отметить точку входа силового кабеля на кухню.
Создать группы розеток, которые будут располагаться в отдельных зонах

Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом. Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток

Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих

Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих.

Важно
Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD

  1. Европейский — в 30 см от пола.
  2. Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.

Какой провести кабель?

Различают два вида кабеля:

  1. для скрытой проводки;
  2. для внешней.

При выборе кабелей для кухни нужно руководствоваться несколькими правилами:

  1. Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
  2. Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.

Внимание
Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей. на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения – один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Какие розетки нужны для кухни

В отличие от «обычных» комнатных розеток, которые можно выбирать, основываясь в большей части на эстетические предпочтения, кухонные розетки обязательно должны соответствовать определенным требованиям безопасности. Причем эти требования предъявляются не только к самим розеткам, но и к разводке электропроводки, а также к «силовым автоматам».

Розетки должны иметь специальные резиновые уплотнители и защитные крышки

Поскольку кухня относится к помещениям с повышенным уровнем влажности, то розетки (как минимум те, что будут располагаться в непосредственной близости от плиты, раковины и посудомоечной машины) должны быть влагозащищёнными, то есть иметь специальные резиновые уплотнители, а также защитные крышки.

Для кухни рекомендуется использовать розетки с номинальной мощностью 16А (3,5 кВт). Дело в том, что большинство кухонных розеток будут испытывать достаточно большую нагрузку, так что запас мощности позволит существенно увеличить срок их нормальной работы.

Свежие записи
Утепление стен и кровли домаТеплый пол под ламинатПраздник к нам приходит: 5 шагов, которые помогут эффективно подготовиться к Новому году

Помимо «правильных» розеток в кухне должна быть и соответствующая электропроводка. В идеале совокупная мощность всех подключаемых к одной линии приборов должна быть в два раза меньше ее допустимой нагрузки. Таким образом, если суммарная мощность приборов на линии составляет 5 кВт, то кабель должен быть рассчитан на нагрузку в 10 кВт.

Для кухонной электропроводки рекомендуется использовать только медный кабель

Такие мощные приборы как духовой шкаф, электроплита или посудомоечная машина должны питаться от отдельной линии, которая ОБЯЗАТЕЛЬНО должна быть оборудована защитным силовым автоматом, соответствующей каждому конкретному прибору мощности.

Защитные силовые автоматы

Холодильник также желательно запитать от отдельной линии (во всяком случае, такую рекомендацию дают многие производители). Хотя, учитывая сравнительно невысокую мощность большинства моделей холодильников, на эту линию вполне можно поставить одну из дополнительных розеток, например ту, которая будет находиться в зоне обеденного стола.

Видео о прокладке электропроводки на кухне

Более подробно обо всех нюансах правильной прокладки электропроводки на кухне вы можете узнать из следующего видео:

В заключении хочется напомнить, что электричество вещь «серьезная», так что лучше поручить работы по устройству электропроводки профессионалам. Однако если вы все же решите выполнить их самостоятельно, ни в коем случае не забывайте о правилах техники безопасности и следите за качеством выполнения всех, даже незначительных на первый взгляд этапов работ. Удачного вам ремонта!

Распространённые ошибки при установке розеток

Выше было описано, почему так важно произвести установку розетки правильным образом. Но ошибки всё же случаются

Чтобы этого избежать, необходимо учится на чужом опыте. Дабы не повторять ошибок других людей, давайте узнаем, какие они бывают.

Итак, все ошибки делятся на две категории: незначительные и грубые. Первые несут в основном неудобства в пользовании устройством. Вторые могут нанести серьёзный ущерб как с материальной стороны, так и для здоровья человека.

Самая опасная ошибка – несоблюдение правил безопасности. Например, неверно установленная проводка или неправильный вариант изоляции.

Третья ошибка – розетка установлена в непосредственной близости от источника воды, но не оборудована соответствующей защитой.

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

  • В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
  • Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
  • Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
  • Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
  • Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.

Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
