Электропроводка в частном доме

Обязательные элементы

Начнем с главного — с защитных элементов. Электрический щиток в вашем доме должен включать:

Изображение	Элемент
	Общий рубильник или автомат на вводе, разрывающий фазовый и нулевой провода.
	Устройство защитного отключения (УЗО), срабатывающее при утечках тока через поврежденную изоляцию, при прикосновениях человека или домашнего животного к клеммам или проводам. Его чувствительность должна позволять реагировать на ток утечки 30 мА.
	Автоматы для отдельных групп потребителей (розеток в отдельной комнате, освещения, котла, электроплиты и т.д.). Автоматический выключатель ставится на фазовый провод и срабатывает при превышении номинального тока. Его задача — исключить перегрев и возгорание проводки.

Заземление разводится отдельной клеммной колодкой по всем розеткам и металлическим корпусам электроприборов. Провод заземления не должен разрываться выключателями и разъемами. Источником земли может стать корпус щитка (при наличии земли на вводе) или заглубленные в грунт электроды.

Важные моменты

Перед тем как начинать работы рекомендуется ознакомиться с документом под названием «Правила устройств электроустановок». В нем собраны основные правила и нормы, которых необходимо придерживаться в процессе самостоятельного проведения электропроводки. Изложим главные положения документа.

В местах размещения учетного оборудования, распределительных коробов, розеток, выключателей нужно организовать свободный доступ. Эти элементы монтируются не ниже 60 и не выше 150 сантиметров от уровня пола. При открытии дверей не должен перекрываться доступ к внешним элементам проводки.

Осуществляя монтаж электропроводки своими руками, старайтесь размещать кабель по потолку, или на максимальной высоте на стенах. Согласно с требованиями техники безопасности, розетка должна монтироваться на уровне от 50-ти см до 80-ти см от уровня пола.

В жилых помещениях количество розеток рассчитывается в соотношении одной штуки на шести метрах квадратных. Это правило не касается оборудования кухонных комнат. Здесь можно установить столько розеток, сколько требуется для удобного пользования бытовой техникой.

Чтобы обеспечить питание ванных комнат специалисты рекомендуют установить отдельные трансформаторы, находящиеся за пределами помещения. Таким образом, понижается уровень напряжения.

Делая разводку электропроводки в доме, прокладывать кабель необходимо строго соблюдая вертикальные и горизонтальные линии. В случае наличия диагонали или изгиба, кабель может повредиться в процессе монтажа либо перфорации.

Горизонтальный кабель укладывают на 5 или десять сантиметров выше от уровня перекрытия и карниза, и на расстоянии 15-ти сантиметров от потолков и полов. Кабель, который укладывают горизонтально, должен быть удален от дверного и оконного поема на 10 см, а от трубы – на 40 см.

При составлении схемы электропроводки в доме учитывайте, что нельзя допустить ее соприкосновения с какими либо металлическими строительными элементами. Чтобы разводить и соединять провод требуется применение специальных коробов. Тщательно изолируйте места соединений. Категорически запрещено осуществлять соединение алюминиевый и медный провод.

Практические советы

Вначале — примеры схемы электропроводки коттеджа.

Разводка от щитка выполнена на 19 групп потребителей, каждая из которых отключается отдельным автоматом.

Схема щитка с указанием сечений проводов.

Проводка с указанием расположения распределительных коробок.

Теперь — несколько практических советов относительно того, как сделать разводку электропроводки в доме.

Провода

Присоединения к счетчику и ввод я советую выполнить медным однопроволочным проводом ВВГ сечением не меньше 4 квадратных миллиметров на жилу при мощности ввода до 10 кВт и 6 мм2 при мощности ввода 10 — 15 кВт.

На остальных участках используются:

Для разводки розеток — ВВГ 3х2,5 мм2;
Для разводки освещения — ВВГ 3х1,5 мм2 .

Трехжильный однопроволочный провод ВВГ. Цветовая маркировка жил поможет вам найти фазу, ноль и землю без мультиметра.

Многопроволочный провод лучше не использовать: его цена несколько выше, чем у однопроволочного, при этом он обеспечивает меньшую площадь электрического контакта на клеммных колодках.

Соединения

Электрика своими руками проще всего монтируется на латунных колодках: они надежно соединяют концы проводов и, в отличие от гильз и сварки, оставляют соединение разъемным. При необходимости вы в любой момент можете подключить к распределительной коробке дополнительную розетку.

Соединение проводов колодками: быстро, просто, надежно.

Разводка

На мой взгляд, проводку удобнее всего прокладывать в плинтусе с кабель-каналом. Почему? Вот аргументы:

Монтаж проводки в этом случае практически не связан с грязными работами. В худшем случае вам придется пробурить ряд отверстий под дюбель-шурупы, крепящие плинтус;
Проводка остается доступной для ремонта, причем для замены ее участка не нужно вскрывать стены;
Если вам нужно подключить дополнительную розетку, это не потребует больших усилий: нужно лишь зачистить провод и установить на него три колодки (на ноль, землю и фазу), выполнив ответвление.

Выполненная в плинтусе разводка позволяет при необходимости быстро подключить дополнительные розетки.

https://youtube.com/watch?v=fH1TiXScniw

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:

Электропроводка в деревянном доме

При монтаже проводки следует строго соблюдать технику безопасности и меры предосторожности, особенно, если дом деревянный.

Установка электрической проводки в таком доме производится в соответствии со следующими требованиями:

В деревянном доме допускается использование самозатухающего кабеля с качественной изоляцией.
Распределительные короба должны быть сделаны из металла.
Все соединения проводов должны быть герметичны.

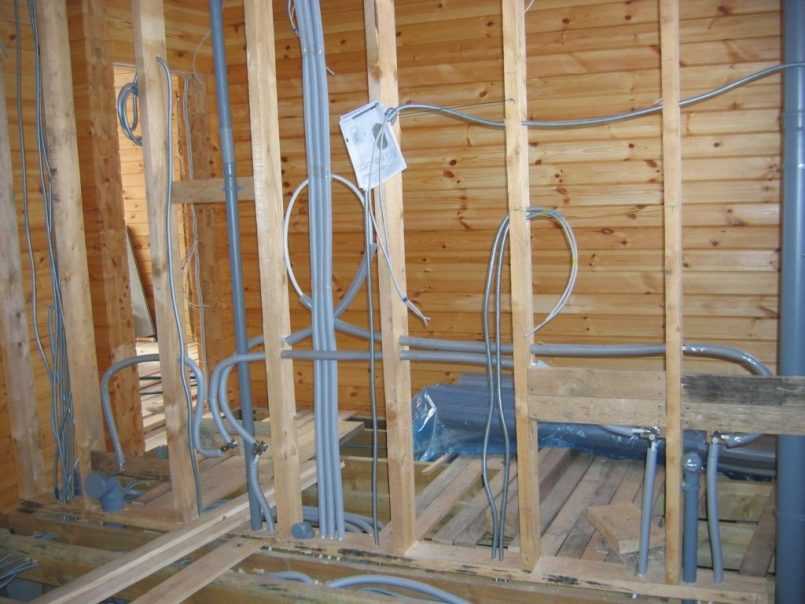

Если монтаж осуществляется открытым способом, то под кабель прокладывается изолятор из фарфора.
В случае монтажа проводки закрытым способом, в штробы прокладывается металлическая труба или короб (из меди или стали) с заземлением в обязательном порядке. Если используется гофр из пластмассы, то он устанавливается в штукатурку. Такой способ более надежный и эстетичный.

Для обеспечения большей безопасности, в деревянном доме рекомендуется установить устройство защитного отключения останавливающее автомат при замыкании или утечке тока.

Если посмотреть на фото готовой электропроводки в доме, то можно сделать вывод, что работа не из легких, но эта задача вполне выполнима. При тщательной подготовке и изучении соответствующих материалов работы по монтажу электропроводки не вызовет у вас никаких трудностей.

Правила прокладки электропроводки в частном доме

Для прокладки электропроводки в частном доме применяется трехпроводная схема с защитным проводником желто-зеленого цвета. Использование заземления обязательно для обеспечения защиты от поражения током, попавшего на корпус бытовых приборов.

Заземление должно быть выполнено согласно требованию ГОСТ. Как правильно сделать заземление можно посмотреть здесь.

Для разводки электропроводки в частном доме можно применять два способа прокладки кабеля:

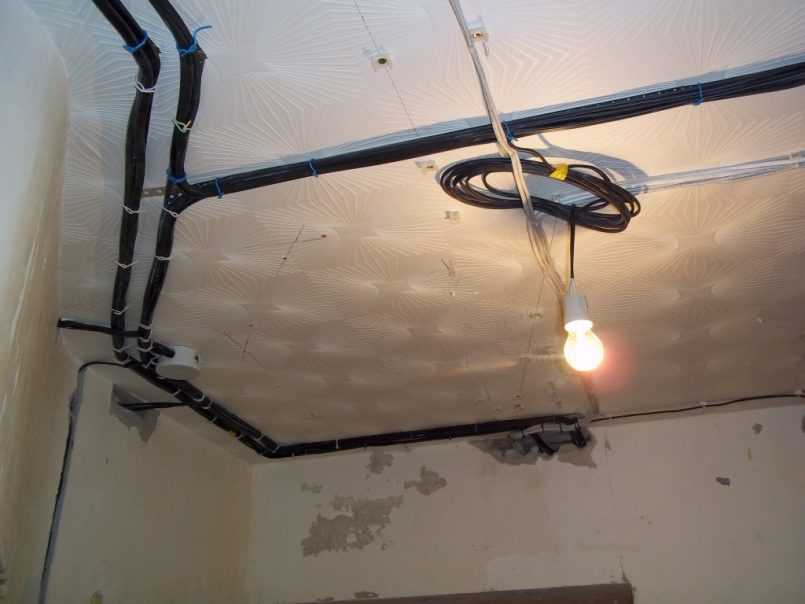

Открытая (по поверхности стен и потолков);
Скрытая (под скрывающим слоем стяжки, штукатурки или внутри конструкций).

Открытая электропроводка в доме

Открытая прокладка кабеля является универсальной и может применяться без ограничений в любых типах частных домов. Она может быть применена в деревянных, кирпичных, каркасно-щитовых домах.

Кабельные линии, проложенные в кабель-каналах, гофре или трубах также относится к открытой прокладке.

Для деревянных домов открытая прокладка кабеля является основной.

Открытая прокладка кабеля должна выполнятся на высоте не менее двух метров от пола, за исключения спусков к выключателям и розеткам. Один из вариантов прокладки открытой проводки под старину здесь.

Следует различать кабель от провода. Согласно требованиям ГОСТ: провода допускается прокладывать только в трубах, коробах и на изоляторах. Кабель можно прокладывать открыто. Различие между кабелем и проводом в наличии защитной оболочки. На практике провод или кабель можно отличить по маркировке на этикетке.

Скрытая электропроводка в доме

Скрытая, стационарная электропроводка в доме может быть выполнена только кабелем с маркировкой ВВГнг или NYM с моно жилой. Использование кабелей с многожильным проводником нежелательна в силу того, что срок службы его минимум в три раза меньше. Такой кабель используется для нестационарного подключения потребителей. Прокладка скрытой проводки возможна как в цементно-песчаной стяжке, под слоем штукатурки в штробах без применения дополнительной защиты.

Стоит ли использовать гофру для кабеля?

Дополнительная защита для кабелей не регламентирована к применению. Гофрированный шланг из ПВХ (гофра) нужна: 1. — для крепежа кабеля по потолку в клипсах; 2. — для дополнительной изоляции кабеля от агрессивной среды цементно-песчаной смеси в стяжке и дополнительной защиты от внешнего воздействия.

Крепление кабеля в гофре по потолку

До и в процессе заливки стяжки кабель, лежащий на полу, будет подвержен внешнему воздействию, рабочие или вы сами будете ходить по нему, ставить вёдра и т.д. Так при прохождении кабелей через деформационные швы в стяжке кабель будет подвержен некой деформации. Для его защиты желательно использовать гофру. Гофрированный шланг также необходим при прохождении через перекрытие и стены.

Применение гофры в штробах наоборот нежелательна: 1. — требуются более широкие штробы. 2. — при укладке двух и более кабелей в гофре рядом возможно растрескивание штукатурки.

Все скрытые прокладки кабеля должны проходить вертикально или горизонтально относительно точек потребителей.

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки

Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.

Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы

Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА

По-другому наружную электропроводку называют уличной. Она прокладывается снаружи домов, по стенам сооружений и зданий, а также между ними на специальных конструкциях либо опорах.

Такая проводка необходима для подачи напряжения к осветительным фонарям, сигнализации, камерам видеонаблюдения и подсобным помещениям (гараж, мастерская, сарай, сауна, баня, бассейн).

Всё это обязательно должно учитываться ещё на этапе строительства зданий и сооружений.

Наружная электропроводка в загородном доме важна не меньше внутренней. Кроме того, что необходимо обеспечить на участке достаточное освещение, в любой момент может понадобиться подключить во дворе электроинструмент (дрель, болгарку, газонокосилку, насос). Не тянуть же переноски через весь дом и участок, лучше при планировании электроснабжения наметить места для установки 2-3 розеток.

Самое главное отличие наружной электропроводки в том, что она подвергается воздействию атмосферных факторов – дождь, снег, ветер, солнечные лучи. Поэтому она должна быть надёжно защищена от осадков, от механических воздействий и случайных прикосновений человека к токоведущим частям.

Общие требования к электропроводке.

Эти требования одинаково применимы как для квартир, так и для частных домов:

1. Все коробки, розетки и выключатели должны находиться в таких местах, чтобы к ним всегда был свободный доступ.

2. Все соединения и ответвления выполняются только в коробках.

3. Запрещён монтаж розеток во влажных комнатах (ванная, сауна, баня).

4. Жилы зануления и заземления соединяются только сваркой.

5. Зануления стационарных плит выполняются отдельными проводниками.

Согласно ПУЭ (Правила Устройства Электроустановок) регламентируются также:

нормы по количеству розеток на одну комнату;
расстояния, на которых розетки и выключатели должны размещаться по отношению к полу и коммуникациям;
нормы прокладки проводов (вертикальные и горизонтальные участки).

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Основной этап

Стоит заметить, что для монтирования проводки внутри помещения рекомендуется использовать медный провод, имеющий сечение 1,5-2,5 миллиметра. Если планируете подключать мощные потребители, требуется провод большего диаметра. Безусловно, их цена немного выше, но экономить не стоит.

Различают монтаж двух видов:

скрытого;
открытого.

Выбор необходимого вида основывается на индивидуальных особенностях постройки, а именно материала изготовления. Рассмотрим инструкцию, как сделать электропроводку скрытого типа, поскольку она более актуальна для построек нашего региона.

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты

Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным

Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю

В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

Выяснить максимальную мощность в электросети;
Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
- Нарезаем провода на нужные длины и делаем сечение;
- Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

Кабель прокладывается только под прямым углом;
Провода не должны пересекаться;
Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
Розетки следует расположить на высоте 30 см от пола;
Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
Фиксируем надёжно распределительную коробку.
Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
Далее по принципу установки розеток, делаем выключатели.

Разработка проекта

Каждый элемент электрической системы имеет определенные технические характеристики. Их обязательно учитывают при разработке схемы, выполнении монтажа в доме своими руками. Проектирование электросети можно разбить на несколько этапов:

Нанесение на план дома точек потребления электроэнергии. На этом этапе понадобится перечень электрооборудования, его количество для каждого помещения. Это позволит максимально точно рассчитать потребность в розетках, выключателях, исключить при дальнейшей эксплуатации использование тройников, удлинителей.
Расчет мощности потребления. Его начинают с «расстановки» приборов на плане, показывая их условными обозначениями. Возле каждого прибора подписывают потребляемую мощность.
Группируют всех электропотребителей по группам. Отдельно прокладывают кабель для освещения, розеток. Мощные приборы стараются выделить отдельной группой. Большой дом рекомендуется разбить на части, этажи.
Выбор способа прокладки. Электропроводка в деревянном доме может проходить открыто и скрыто.

Готовую схему нужно обязательно сохранить. В будущем она избавит от множества проблем при ремонте или модернизации.

Электричество к дому поступает от центральной сети. Ввод кабеля выполняют воздушным или подземным способом. Прокладка по воздуху менее трудоемкая, достаточно надежная. К минусам относят возможность повреждения при плохих погодных условиях, механическим путем, сторонними лицами. От этих недостатков надежно защищены подземные линии. Для них часто используют бронированный кабель, заводя его через стену или фундамент. Ввод подключают к распределительному щитку. Дальше питание расходится дальше к потребителям дома. На каждую группу потребителей следует установить автомат или УЗО.

Проект электромонтажных работ

Как сделать разводку электропроводки в доме правильно?

Как бы это банально ни звучало, но для начала разводки электропроводки необходимо определиться с расстановкой мебели. Особенную роль здесь играет кухня с её множеством потребителей. И здесь действительно стоит все окончательно определить.

Когда все шкафы, диваны, кресла… «установлены» по местам и их перестановка в дальнейшем минимальна следует начинать размечать будущие электроточки.

Высота монтажа розеток и выключателей

Вот несколько советов по разметке розеток и выключателей:

Для выключателей необходимо выбрать высоту монтажа 800-900 мм (выбирается по свободно опущенной руке пользователя) от уровня чистого пола (и далее по тексту).

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота розеток принимается 300 мм, однако это не жесткие требования, а некое негласное правило.

В моей истории была заказчица, которая сказала: «мне через пять лет на пенсию и наклоняться выключать утюг и пылесос на этой высоте приезжайте вы ко мне». И мы сделали ей розетки на той же высоте, что и выключатели. Хорошее решение, которое можно взять на заметку и выглядит тоже неплохо.

Высота розеток для подвесного телевизора необходима 1200-1400 мм тогда при его монтаже на стену они будут за ним.

Для розеток над рабочей зоной кухни (над столешницей) необходимо 1050-1150 мм.

Для посудомоечной машинки лучшим решением поместить розетки под раковину, которая всегда находится по соседству. Высота 300 мм.

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Под варочную поверхность устанавливать розетку не стоит вообще. Просто оставляется вывод кабеля с запасом по длине и в последствии подключается без вилки напрямую.

Если ввод в дом однофазный, то для варочной поверхности из четырех конфорок следует проложить кабель 3*6 мм2, при трехфазном вводе необходим кабель 5*2,5 мм2. Высота также 750 мм.

Высота розетки под вытяжку 2100 мм и делается отступ от оси варочной поверхности на 40 мм вправо или влево и тогда она точно будет за коробом и не будет мешать воздуховоду.
