Монтаж электропроводки в деревянном доме своими руками

Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу

Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.

Прежде чем приступить к работе, нужно предварительно рассчитать планируемую нагрузку всех электроприборов, которые будут использоваться

При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:

  • проведение расчетов по общей мощности электрического оборудования и создание проекта;
  • приобретение различных электроприборов;
  • выполняется ввод электроэнергии в здание, подключаются приборы электрозащиты и автоматов защиты;
  • производится внутренняя разводка кабельных проводок;
  • крепление устройств освещения, а также выключателей или розеток;
  • крепление механизмов защитного отключения и конструкций заземления;
  • прозвонка цепи и проверка правильности подключений.

Монтаж электрических проводов и их подключение требует определенных знаний

Подготовительные работы по проекту электроснабжения в доме

Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:

чертится план постройки с указанием размещения важных объектов, к которым нужно подвести электричество;

Пример схемы размещения электрооборудования в доме с гаражом

  • на чертежах указывается показатель мощности приборов;
  • оборудование подсоединяется к разным группам электропитания;
  • производится освещение территории двора. Данное освещение также можно подсоединить к отдельному выключателю и даже установить датчик света;
  • мощное оборудование подсоединяется к обособленной группе.

При планировании учитываются рекомендованные расстояния до перекрытий и проемов

По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.

Как выбрать кабель и электроустройства?

Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.

Таблица выбора сечения провода в зависимости от мощности, тока, напряжения сети и способа прокладки

При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.

Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.

Провода и кабели имеют огромное разнообразие как по толщине сечения, так и по количеству жил и виду изоляции

К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.

Особенности подбора выключателя на вводе и кабеля

При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание

Монтажом вводного кабеля занимаются специальные организации.

Ввод осуществляется при помощи специального бронированного кабеля

Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.

1 – производитель; 2 – модель; 3 – номинальный ток; 4 – номинальное напряжение; 5 – отключающая способность; 6 – класс токоограничения; 7 – артикул изделия.

Выбор вводного автомата и его номинальные характеристики

Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.

Номинальный ток вводного автомата должен учитывать номинальные токи всех электроприборов плюс 10-20%

Статья по теме:

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ СКРЫТОГО СПОСОБА

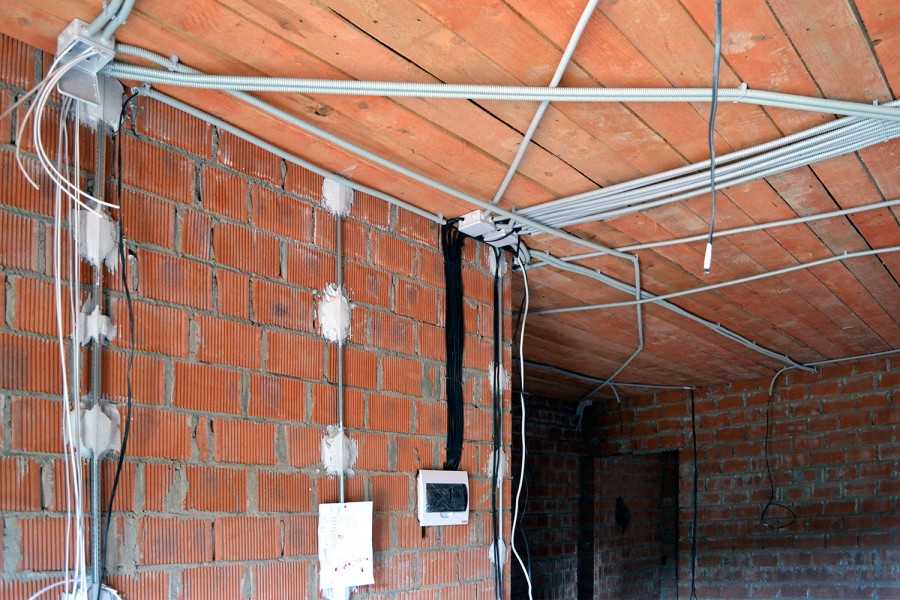

К скрытой проводке относят все электролинии, прокладываемые внутри фундаментов, стен, перекрытий и других конструктивных элементов зданий и сооружений.

При выборе этого варианта электрокабель укладывается одним их следующих способов:

  • с закладкой в трубах и коробах с последующей отделкой декоративными материалами или скрытием в пустотах конструкций;
  • с заложением в предварительно подготовленных штробах с последующим оштукатуриванием или закрытием зафиксированного на поверхности кабеля как минимум 7 мм слоем штукатурки;
  • замоноличиванием в стяжке или внутри строительных конструкций при из заливке или возведении.

Методы прокладки и закрытия кабеля в настенных каналах зависят от материалов опор и стен, особо жесткие требования выдвигаются к домам из дерева и его производных. От закладки электропроводки в штробах (актуальной при прокладке электролинии в домах из бетона и кирпича) в этом случае отказываются в пользу обшивки из невозгораемых материалов.

Кабель защищается по возможности жесткими каналами и трубами, особое внимание уделяется участкам прохода сквозь деревянные стены. При выборе штробирования акцент делается на правильной подготовке каналов, а именно: заложении 2-3 мм запаса по глубине и ширине, контроля за горизонтальностью и вертикальностью

При выборе штробирования акцент делается на правильной подготовке каналов, а именно: заложении 2-3 мм запаса по глубине и ширине, контроля за горизонтальностью и вертикальностью.

Схема прокладки электролинии продумывается заранее и реализуется без отклонений, итоговый план скрытой разводки сохраняется для последующих ремонтов. Непосредственно перед закрытием штроба с электрокабелем обязательно очищается от строительной пыли.

Заливаемые бетоном проводники защищаются гофрой или жесткими трубами, от закладки ответвителей в монолитных конструкциях по возможности отказываются.

При достаточной толщине бетона способ фиксации защитных кожухов в горизонтальных стяжках не имеет значения, в вертикальных элементах использование дополнительных крепежей обязательно.

Кабель, скрываемый в полых и каркасных перегородках обязательно изолируется и привязывается к узлам обрешетки. Послабления допускаются только в случае прокладки проводки в продольных пустотах заводских ж/б перекрытий.

Отклонение от прямых углов при скрытой прокладке недопустимо, чем тщательнее и подробнее будет продуман план разводки, тем лучше. Требования к качеству изоляции кабеля и аксессуаров также высокие, использовать дешевые материалы при этом способе не рекомендуется.

Целостность электропроводки проводки проверяется как минимум дважды – перед началом монтажа и после скрытия в штробах или каналах.

К преимуществам скрытого способа прокладки кабеля относят минимальное выделение розеток и выключателей на стенах и полную маскировку линии питания. Поверхность стен и потолков остается свободной, отделочным работам ничего не мешает.

Минусы скрытой прокладки связаны с отсутствием возможности визуального контроля состояния кабеля, найти электролинию в помещении без плана ее разводки сложно. Работы, затрагивающие целостность строительных конструкций, представляют серьезную угрозу для электрокабеля, ремонт старых линий или их расширение усложняется.

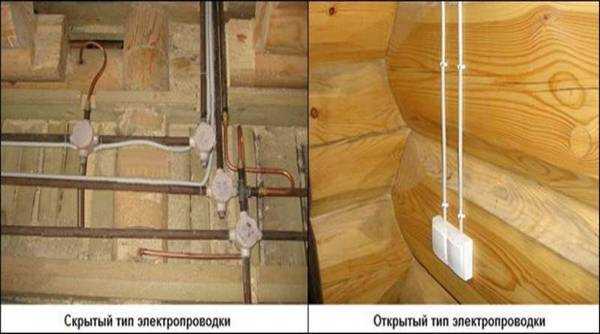

Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

  • открытым способом;
  • по скрытой технологии (внутри стен);
  • с укладкой в специальные кабель-каналы.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

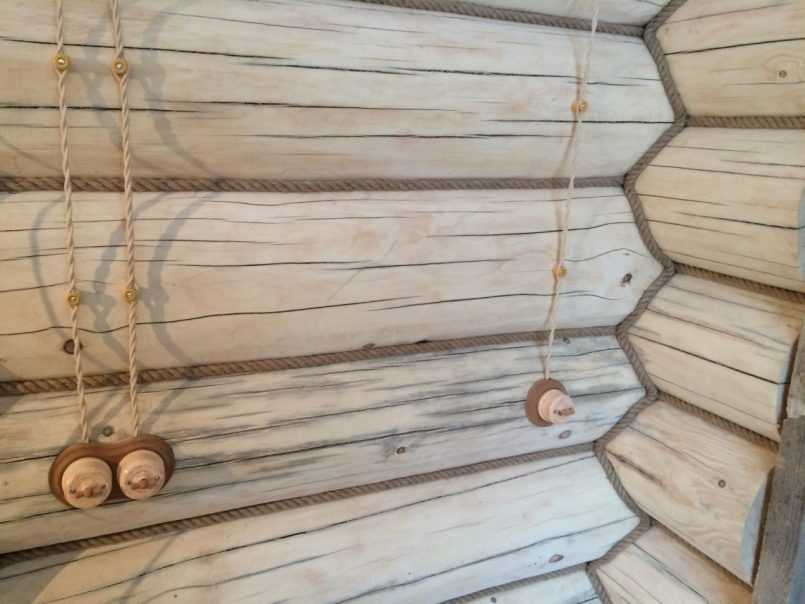

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Как выбрать кабель?

В настоящее время, надежным помощником при проведении проводки является самонесущий изолированный провод, который по сравнению с устаревшими алюминиевыми проводами обладает большими преимуществами.

Многожильные провода, которые использовались ранее, не были изолированы ввиду отсутствия материала, выдерживающего большие нагрузки длительное время. Этот фактор нередко становился причиной короткого замыкания проводки и отключения электричества.

Современные провода являются полной противоположностью. Они имеют надежную полиэтиленовую изоляцию, которая исключает возникновение множества проблем. Для поведения электросети в дом используют СИП 4 или 5.

Прокладка кабеля в здание

Ввод электричества в деревянный дом является одним из самых ответственных этапов выполнения работ, поскольку дерево является сгораемым материалом, а электропроводка — источником повышенной пожарной опасности. В связи с выходом новых правил возникла дискуссия, можно ли заводить сип в дом через деревянные стены.

Правилами предписывается прокладка по сгораемым конструкциям только проводом с медными жилами.

Противники прокладки сип предлагают заводить кабель под фундаментами, но такой вариант запрещен по правилам. Поэтому оптимальным выходом из этой ситуации будет монтаж кабеля с медными жилами с соблюдением дополнительных защитных мер.

Ввод кабеля в деревянный дом следует начинать с определения места нахождения распределительного щитка. Установка щитка внутри здания более предпочтительна, при срабатывании автоматов и ремонтных работах не придется каждый раз выходить на улицу. При установке ШР следует определить способ подведения заземляющей жилы. Большинство ВЛ выполнено по старой схеме с заземленным нейтральным проводом. Большинство современного оборудования, приборов и устройств изготовлено с отдельными заземляющими проводами. В такой ситуации следует устроить заземление самостоятельно, вывести и подключить его к вводному щиту. Дальше можно использовать 3 или 5 жильный кабель в зависимости от количества фаз необходимого сечения. При отсутствии заземление можно провести отдельной жилой. Сечение провода для заземления должно быть больше сечения жил кабеля, изолированный провод использовать не следует.

В стене необходимо просверлить отверстие нужного диаметра. Диаметр следует выбирать с учетом металлической вставки из отрезка трубы. Толщина стенок вставки регламентируется правилами. При сечении жил до 4 мм 2 толщина стенок должна быть не менее 2,8 мм, для большего 3,2 мм. Концы металлической трубы следует обработать напильником, удалив заусеницы и сгладив внутренние края. Кабель в местах входа и выхода в трубу желательно дополнительно защитить отрезками резинового шланга и ПНД. При возможности в трубу следует уложить асбестовый шнур, обмотанный вокруг кабеля. Повороты кабеля следует выполнять с определенным радиусом, пытаться согнуть его строго под прямым углом не следует. По поверхности стен кабель следует укладывать в гофрированном шланге, кабельных каналах или металлической трубе.

Устройство ввода электрического кабеля в дом своими руками возможно при наличии определенного опыта в этой области. При отсутствии навыков и знаний для выполнения работ желательно воспользоваться услугами специалистов. Допущенные при самостоятельном монтаже мелкие ошибки могут иметь большие последствия. не сравнимые с затратами на работу профессионалов.

Еще статьи по этой теме:

Как сделать скрытую проводку в деревянном доме

Электропроводка в загородном деревянном доме своими руками: пошаговая инструкция

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

  • Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
  • Высверливание отверстий под электроустановочные изделия и каналы для кабелей.

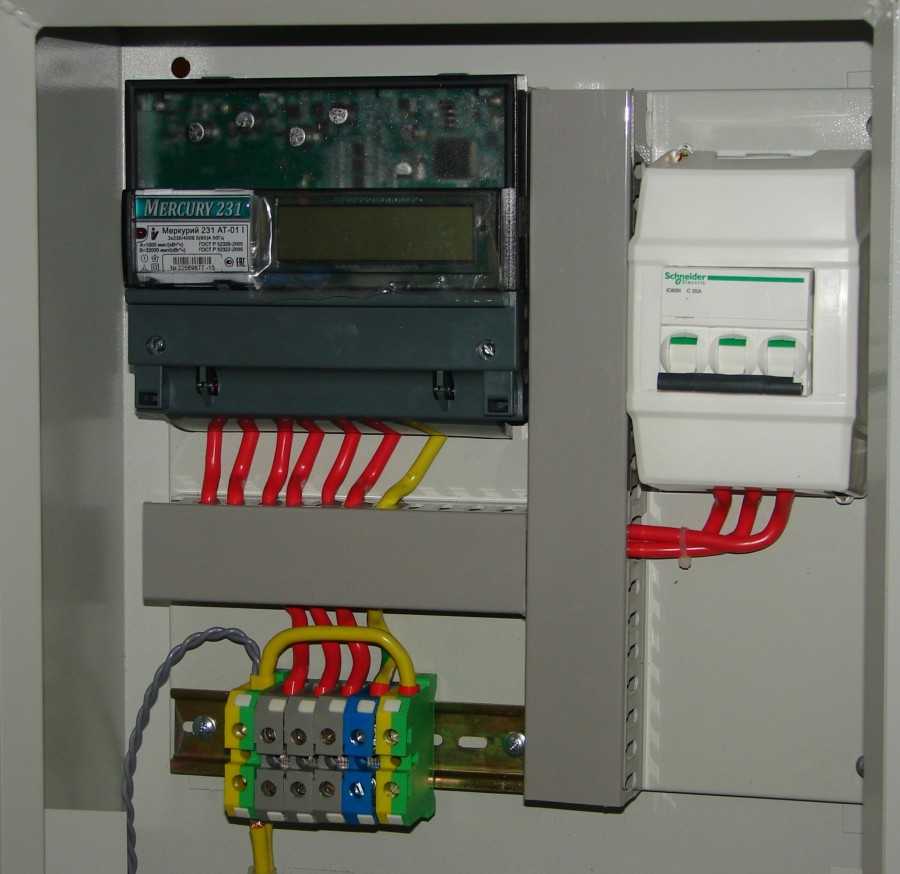

  • Сборка вводного щита с защитой и электросчетчиком.
  • Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
  • Подсоединение выключателей и розеток.
  • Проверка сопротивления изоляции.
  • Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

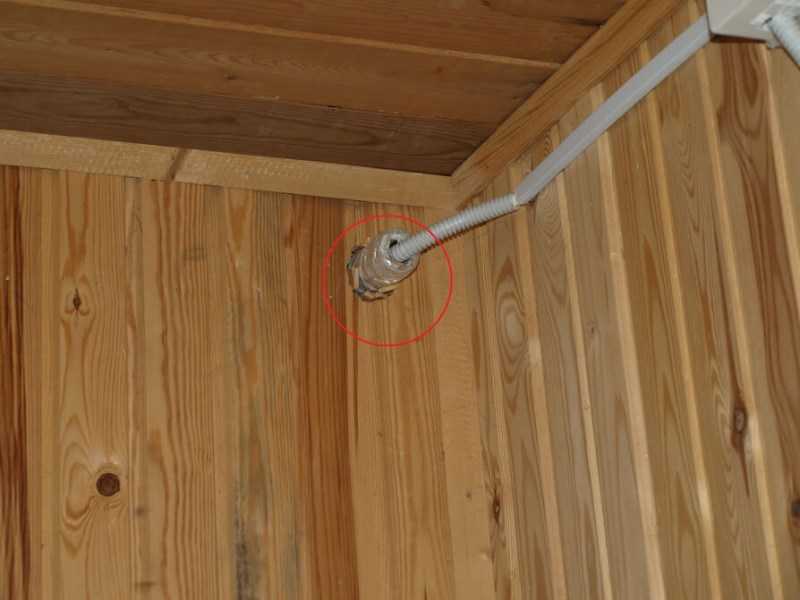

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

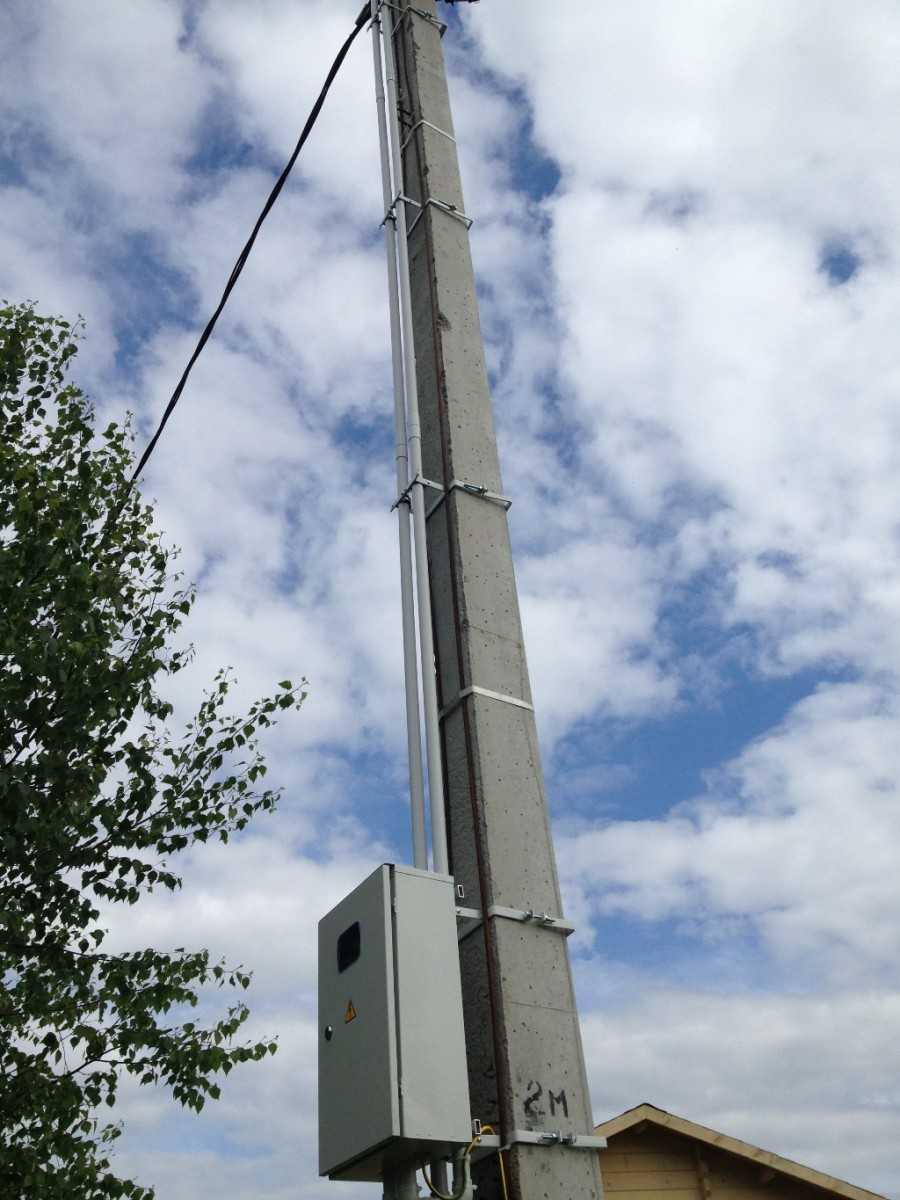

Вход электролинии в дом

Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

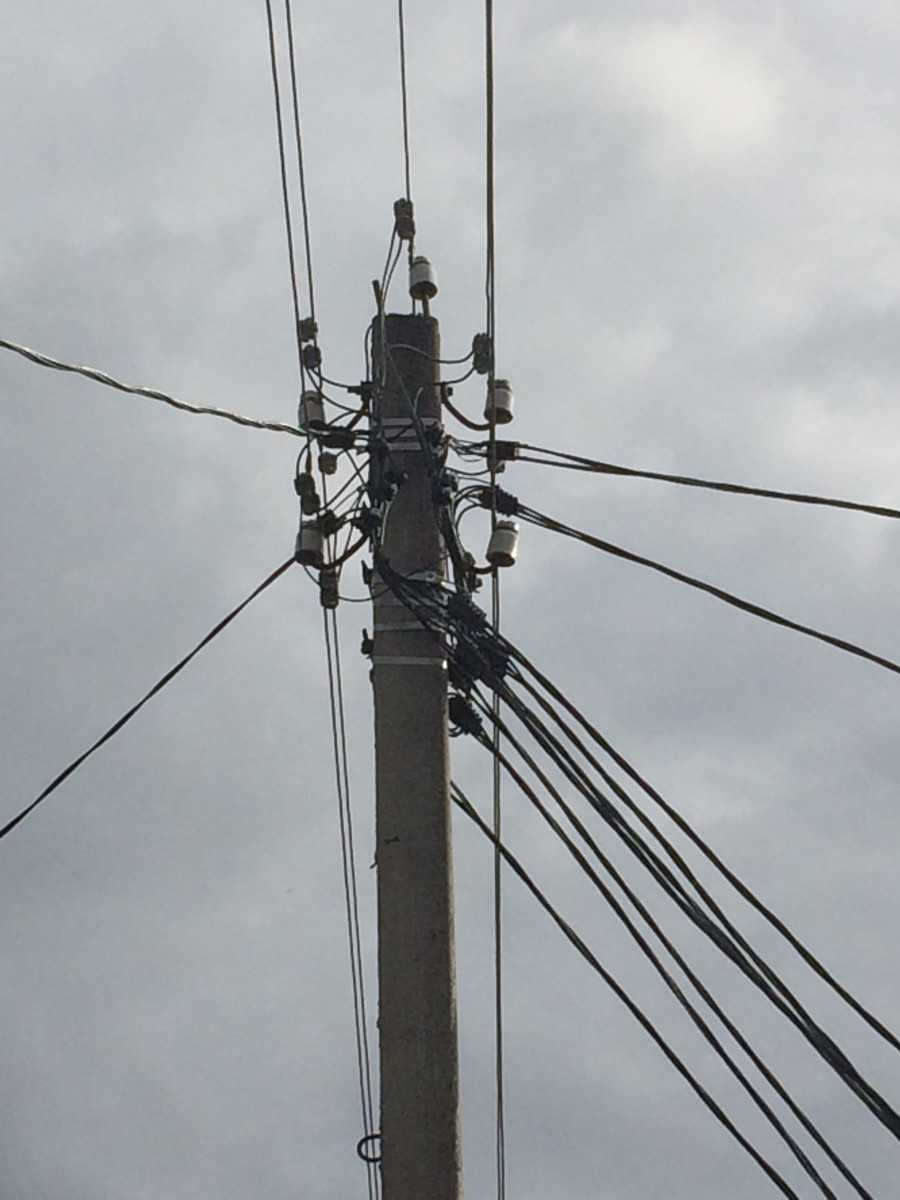

  • воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;
  • подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.

Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям

Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.

При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.

Защита вводного кабеля

Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:

  • монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
  • монтаж двухполюсного автомата на входе проводки в дом
  • при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

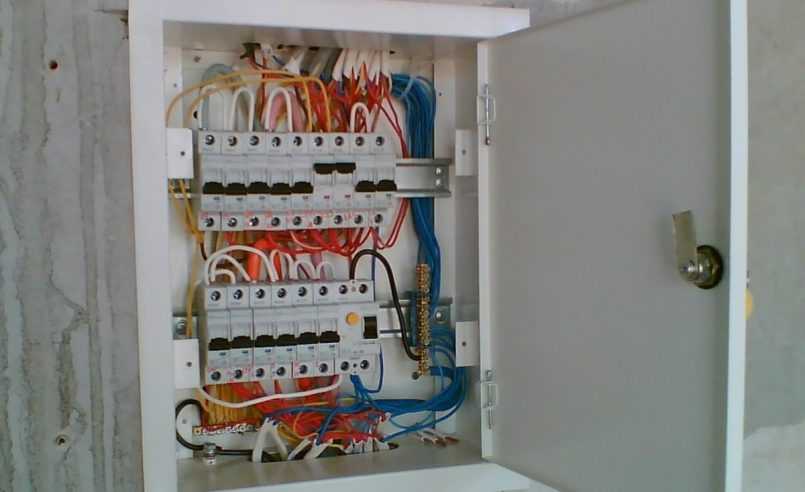

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

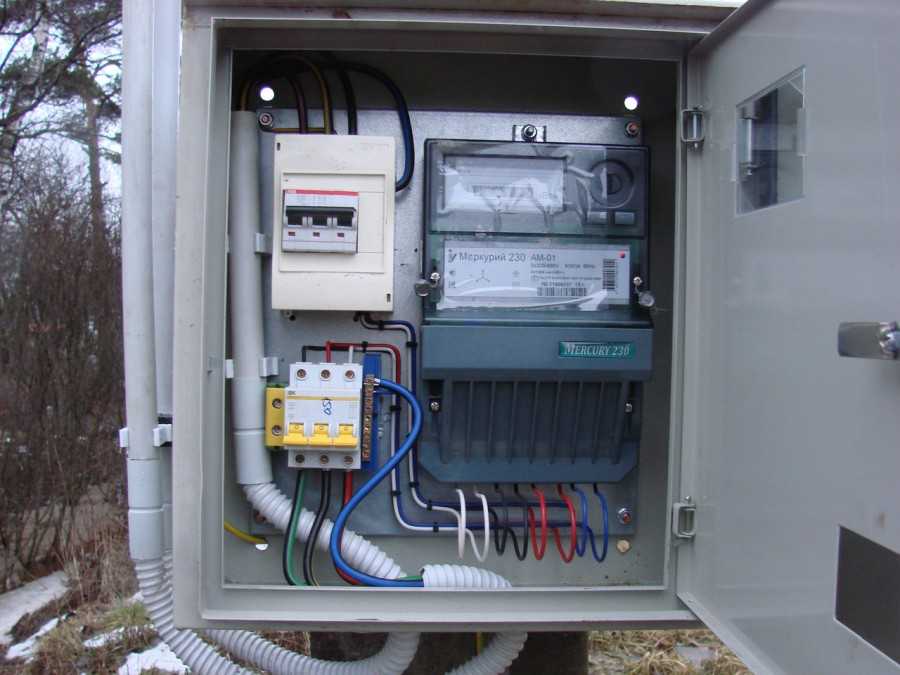

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

Выбор элементов защиты и автоматики

Согласно новой редакции ПУЭ (Правила устройства электроустановок) главе 7.1, пункту 7.1.71. (Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО). Что это значит?

Для защиты всех розеточных груп (кондиционеры, розетки, бойлер, стиральная машинка, котлы отопления и так далее) должны быть установлены только УЗО (устройства защитного отключения).

Очень часто встречаются случаи, когда этим правилом «специалисты» пренебрегают. Однако в таком случае Вы будете защищены от поражения электрическим током в случае пробоя или повреждения изоляции в проводнике.

Однако стоимость УЗО в 7–8 раз выше стоимости автоматического выключателя, что в свою очередь делает электромонтажные работы довольно затратным мероприятием. Однако сэкономить все-же можно. Для этого можно устанавливать одно УЗО большего номинала и уже к нему подключать нескольку автоматических выключателей с на порядок ниже номиналом (если УЗО рассчитано на 32 А, то номинал автоматического выключателя должен быть не более чем 25 А).

Розеточные группы

Для защиты розеточных групп номинал УЗО или автоматического выключателя, согласно расчетам, должен быть 16 А. Очень хорошо себя зарекомендовали следующие производители: Eaton, Schneider и ABB.

Цепи освещения

Для защиты цепей освещения будет достаточно АВ на 6 или 10 А. Причем, как и с розеточными группами, на каждую отдельную комнату должна быть установлена своя защита.

Кондиционеры, бойлеры и стиральная машинка

Каждый из бытовых приборов (кондиционер, бойлер, стиральная машинка) должен быть напрямую подключен с распределительного щитка и защищаться с помощью УЗО номиналом 16 А.

Однако в случае если мощность кондиционера более 5 кВт, номинал УЗО должен быть 25–32 А.

Духовые шкафы и электроплиты

Для защиты данных бытовых приборов номинал защиты должен быть 16–63 А в зависимости от потребляемой мощности и количества фаз.

Для примера если у Вас установлен духовой шкаф мощностью 3 кВт, то для его защиты номинал автомата должен быть 16 А. Если мощность электрической плиты составляет 10 кВт, тогда номинал защитной аппаратуры должен быть 50–63 А.

Котлы отопления

Мощность данных устройств для монтажа в деревянных домах может достигать 15–90 кВт и их питание осуществляется по 3-х фазной схеме. Для их защиты применяются 3-х фазные УЗО с номиналом от 16 до 63 А. Все зависит от потребляемой мощности.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Правила прокладки подземного кабеля

На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.

В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.

Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.

После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.

Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).

Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.

Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
