Как сделать электропроводку в деревянном доме своими руками

Вход электролинии в дом

Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

  • воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;

  • подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.

Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям.. Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая

Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи

Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.

При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.

Защита вводного кабеля

Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:

  • монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
  • монтаж двухполюсного автомата на входе проводки в дом

  • при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.

Розетки и осветительное оборудование

В местах, отмеченных для монтирования выключателей и розеток, нужно провести вырезку гнёзд для установки специальных металлических коробок. Технология установки включает в себя крепкую связь кабелей и коробки.

Открытая электропроводка является более безопасной

Одно из главных правил, предполагающее монтаж электропроводки: все элементы обязаны надёжно контактировать друг с другом. Самыми качественными способами крепления являются сварка или пайка. Этот вариант не подвержен коррозии, механических воздействиям и обеспечивает крепкий и долговечный контакт.

Кроме того, монтаж электропроводки предполагает использование медных труб. Если применяются изделия из меди, то их концы развальцовываются. В случае стальных труб применяются гайки, завинчивающиеся на специально нарезанную резьбу. Металлические коробки должны иметь соответствующий защитный класс, чтобы исключить попадание воды и пыли внутрь коробки.

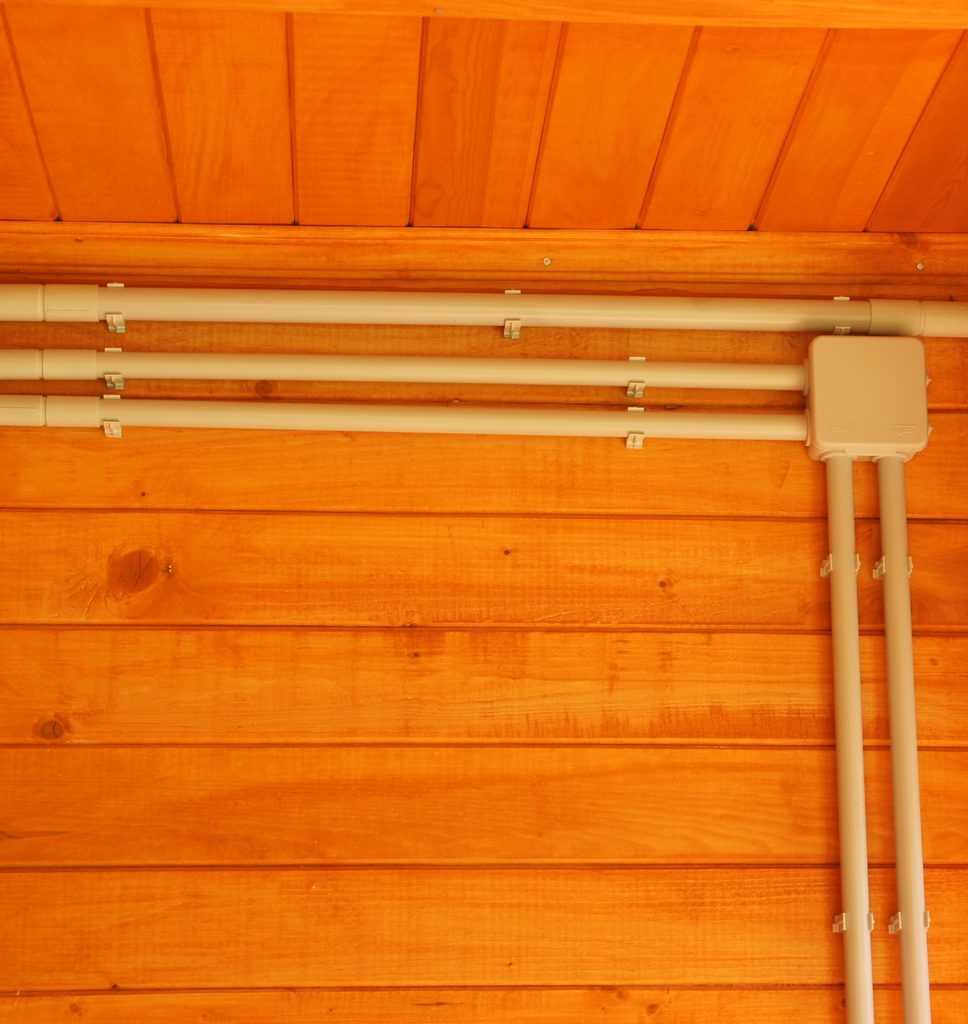

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

  • Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
  • Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.


Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться. Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

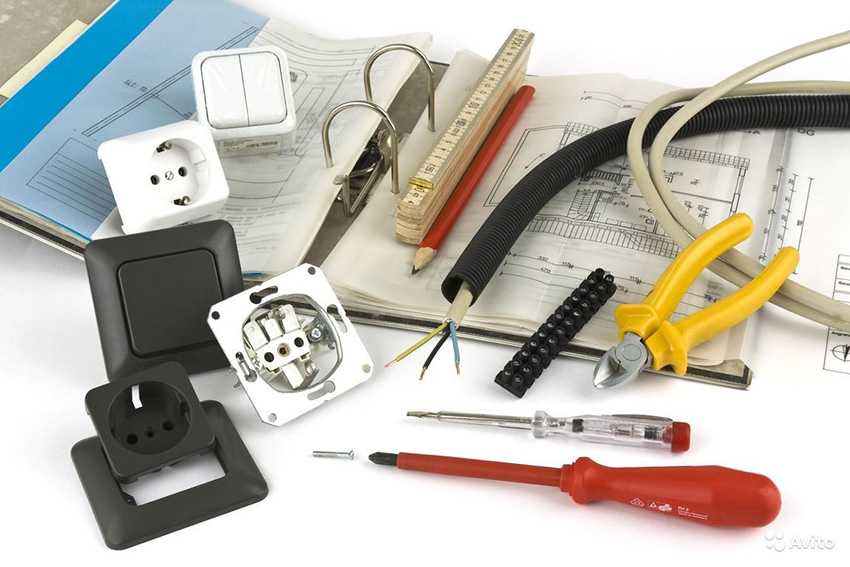

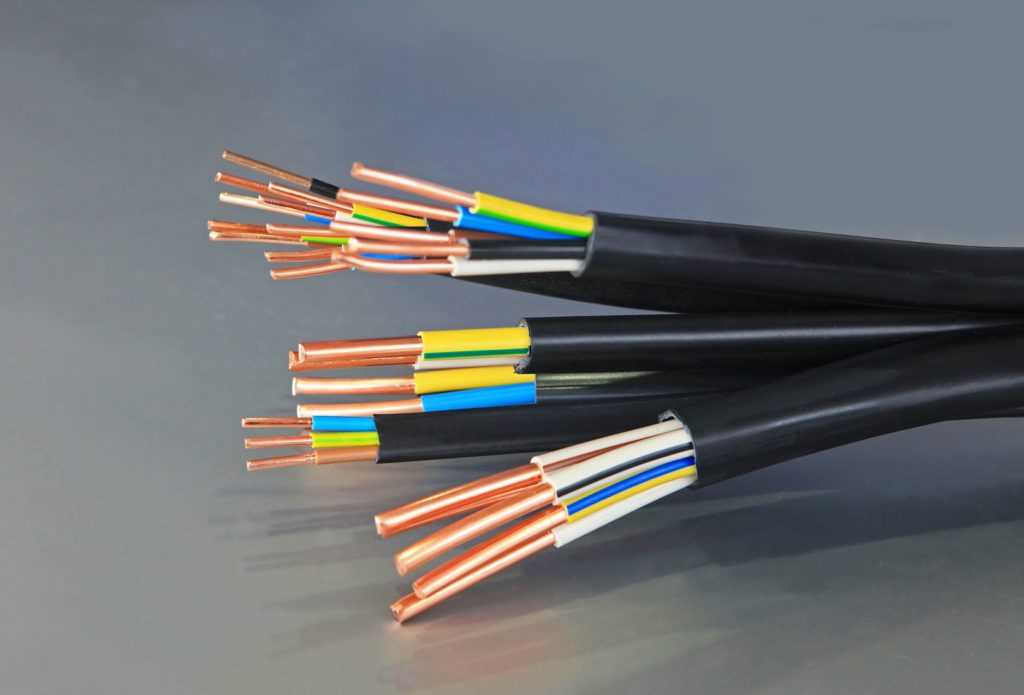

Выбор кабеля и комплектующих

Перед началом работ нужно определить тип кабеля к каждому подключению. Обычно это требует проведения сложных расчетов. Справиться с выбором без особых трудностей помогут данные из специальных таблиц. Они содержат информацию о соотношении нагрузки с сечением кабеля. Таблицы можно найти в электротехнических справочниках. Порядок выбора:

  1. Из описания электроприбора, его технического паспорта выбирают данные о потребляемой мощности.
  2. Учитывая необходимое напряжение (220, 380 В), материал (медь, алюминий), по таблицам определяют сечение жилы каждой группы.
  3. Чтобы подобрать вводной кабель, потребуется просуммировать мощность всех приборов.

Пример правильного выбора кабеля

Разберемся на примере. Если группа освещения потребляет ток 19 А, то при напряжении 220 В понадобится медная жила сечением 1,5 мм, алюминиевая – 2,5 мм. Для электромонтажа в деревянном доме рекомендуют медную проводку. Она удобна, надежна, имеет дополнительную изоляцию. Алюминий – мягкий металл, легко ломается при изгибе.

Розетки, выключатели подбирают с учетом силы тока, типа установки (скрытая, открытая), количества клавиш, особенностей мест подключения. Если предполагается использовать одновременно несколько расположенных рядом электроприборов, лучше сразу запланировать розеточную группу. Тогда не придется пользоваться «тройниками».

Важнейшим элементом электросети является вводной автомат. Для 3-х фазной сети используют 3-х полюсной выключатель. Чаще встречается однофазное подключение, для которого достаточно одно или 2-х полюсного выключателя.

Вводной автомат подбирают по номинальному значению. Оно должно быть таким, чтобы максимальная нагрузка вызывала разрыв цепи, но не провоцировала короткое замыкание.

Подбор автомата для однофазной сети:

  • Рассчитать сумму мощностей всех потребителей.
  • Рассчитать максимально возможную силу тока (мощность разделить на напряжение сети и на косинус угла Фи). Косинус принимают равным 0,8-1. Результат увеличивают на 10%. Полученное значение показывает силу тока, при которой должен сработать автомат. Для стандартного строения достаточно автомата на 25 А.
  • Определить тип автомата (B, C, D). Он показывает чувствительность прибора, то есть время срабатывания. Показатель зависит от минимального значения тока короткого замыкания. Для монтажа электропроводки в деревянном доме подойдут выключатели типа «С». Они отлично справляются со смешанной нагрузкой жилых зданий.

Сразу после счетчика устанавливают автомат. После него подключают выключатели отдельных групп потребителей. Их располагают на одном щитке. Затем от них разводят проводку, руководствуясь ранее составленной схемой.

Способы размещения проводки

В деревянных сооружениях проводка может быть сделана открытым или закрытым способом. Под этим понимается внешний вид электропроводки. Проводку можно прокладывать в плинтусах с кабель каналом, коробах, трубах ПВХ и металлических.

Наиболее безопасным считается открытая электропроводка. Она же потребует и меньших вложений. Провода протягиваются по поверхности стен и потолка. Часто их прячут в короба из самозатухающих материалов или оформляют в виде ретро (кабель переплетают косичкой).

Сегодня короба представлены в различных размерах и расцветках, которые легко подобрать под интерьер комнат. Лучше остановить свой выбор на коробах с толстыми стенками и одним замком. Они послужат дольше, чем короба с двумя фиксаторами.

Короб, крышка которого легко снимается, крепится саморезами через каждые полметра. При таком способе прокладки используются розетки и выключатели, навешивающиеся на стену. Кабель укладывается в короб с запасом, если позволяет место.

Скрытая проводка более затратная и её установка желательно должна быть продумана ещё на этапе строительства дома. Большинство из-за эстетических соображений выбирают именно её. При таком виде работ кабели укладываются в металлические трубы. Идеальными считаются медные трубы. Они дороже стальных, но с ними легче работать. Полностью нужно исключить давление и механическое воздействие на кабель. Следует учитывать, что это может произойти, так как деревянный дом со временем дает усадку.

Протяжка проводов сквозь деревянные стены делается только через металлические трубы (проходные гильзы). Гофрированные трубы не подходят, так как легко повреждаются. Стены просверливаются, и гильзы в отверстия вставляются так, чтобы их края немного выступали над стеной. На гильзы надеваются пластиковые насадки, они защищают провода от повреждений. Затем выступающие концы гильзы помещают в короба.

Диаметр труб для кабелей выбирается с учетом, что после протаскивания проводов в нём должно остаться место ещё на столько же.

Важно! Гильзы из металла помешают возгоранию при замыкании.

При любом виде монтажа проводки ряд работ проводятся одинаково

  • Рекомендуется начинать протяжку от розеток до щитка, используя провод с сечением 2,5. Провод с сечением 1,5 протягивается от выключателей и осветительных приборов к распределительным коробкам.

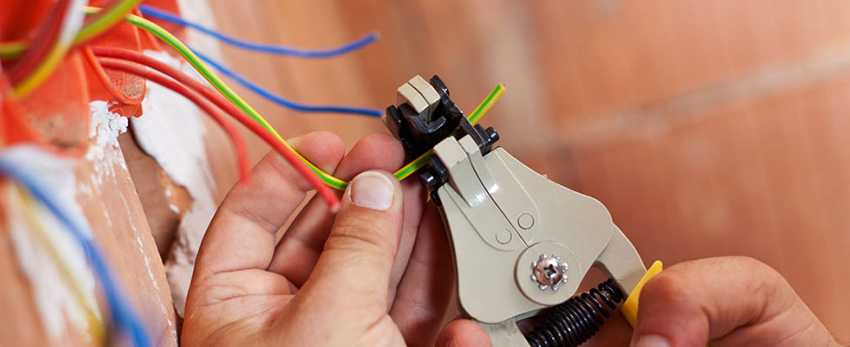

  • Для скручивания проводов в коробках сначала необходимо срезать слой изоляции на 0,8 см и зачистить жилы. Жилы скручиваются друг с другом и изолируются или зажимами или изолентой. Лучше скручивать пассатижами, так более надёжен будет контакт.
  • При установке розеток и выключателей в деревянном доме следует думать о пожаробезопасности. Поэтому обязательно на месте где будут они размещаться, устанавливают металлические пластины. На глазомер лучше не полагаться при такой работе, лучше воспользоваться уровнем.
  • Розетки монтируются на небольшом расстоянии от приборов, которые будут к ним подключены. На кухне делаются розетки для каждого вида бытовой техники.
  • В каждой комнате устанавливается минимум одна распаячная коробка. Но и много их быть не должно. Ведь каждая коробка это нарушение целостности цепи. Коробки должны быть легкодоступными.
  • Свести к минимуму количество поворотов и изгибов кабеля.

Важно! Скрывать распределительные коробки нельзя.

Разводка электрики

Разводку электрики в деревянном доме можно осуществить двумя способами – открытым и скрытым.

Разводка электрики в деревянном доме открытым способом

При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).

В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).

Открытая разводка электрики в деревянном доме обладает следующими преимуществами – стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести – недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.

Наиболее популярный способ разводки электрики в деревянных домах – разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.

Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе

Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.

Разводка электрики в деревянном доме скрытым способом

По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.

Есть еще один способ скрытой разводки, который используется крайне редко – прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.

Основное преимущество данного способа разводки – эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой – более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.

Проход кабеля через стену

Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.

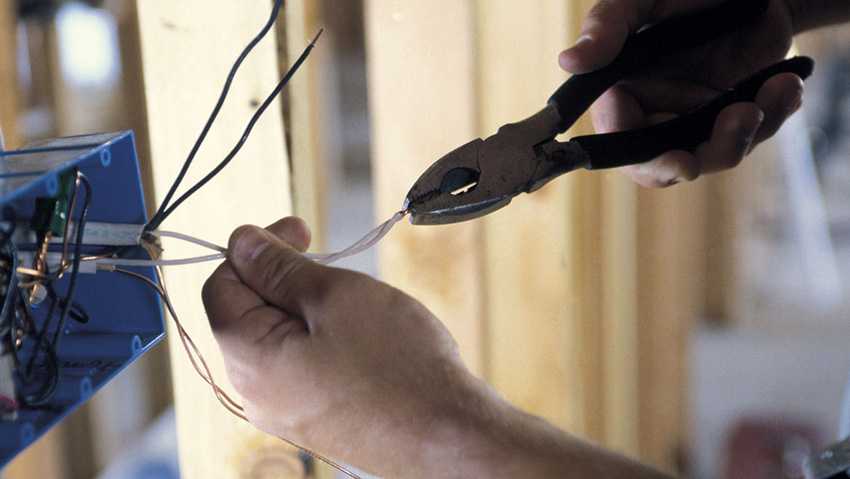

Соединение кабелей

При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.

От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.

Места соединения
кабеля должны быть доступно для ревизий.

Важно!!!

Чем больше кабельных соединений, тем ниже нагрузочная способность системы.

В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.

Важно!!!

Применение «скруток» – не рекомендуется!

Какая может быть проводка?

Прежде всего, следует определиться со способом прокладки кабелей. Есть два варианта проводки — открытая и закрытая.

Открытая

Данный способ состоит в укладке проводов поверх стен, так что они располагаются на виду.

Открытая проводка – это не лучший вариант с точки зрения эстетики, но в деревянном доме он наиболее предпочтителен по следующим причинам:

  • из соображений пожарной безопасности: при открытой прокладке провода меньше греются, а если перегрев все же имеет место, это сразу бросается в глаза (обугливание, искрение, неприятный запах);
  • в деревянном доме реализовать скрытую прокладку сложно и дорого.

С целью защиты кабеля от механических повреждений целесообразно помещать его в:

  • гофрированную трубку;
  • трубу;
  • пластиковый короб.

Последний вариант не только эстетически привлекателен, но и удобен: короб снабжен защелкивающейся крышкой, так что к любому участку кабельной линии можно быстро получить доступ.

Правила укладки:

  1. провода без защиты либо в сгораемой оболочке: на керамических роликах, либо изоляторах (провод отстоит от стены на некотором расстоянии) с обязательным размещением на стене подкладки из несгораемого материала (базальтовый картон, асбест). Подкладка выходит за границы провода на 1 см в каждую сторону;
  2. провода в несгораемой или трудносгораемой оболочке: укладывают без дополнительной защиты.

При помещении в трубу или металлический короб можно использовать провод без дополнительной оболочки.

Скрытая

Для каменного дома такая прокладка — обычное дело, но в деревянном к ней прибегают только при наличии обшивки по каркасу, за которой провод можно спрятать.

Например, дом построен по каркасной технологии из сэндвич панелей и обшит изнутри блок-хаусом либо имеется подвесной потолок. Достоинство данного способа состоит в том, что провода не портят интерьер.

Правила укладки провода:

  1. в сгораемой изоляции: на подкладке из негорючего материала с последующим оштукатуриванием слоем толщиной в 1 см. Аналогично поступают при укладке провода в пластиковом коробе;
  2. в оболочке из трудносгораемого материала: на подкладке из негорючего материала без оштукатуривания;
  3. в несгораемой оболочке или в металлическом коробе: без дополнительной защиты.

Во всех случаях при размещении кабеля в трубе или коробе размеры последнего подбирают так, чтобы провода занимали не более 40% внутреннего сечения. При укладке нескольких кабелей между ними требуется обеспечить зазор хотя бы в 3 мм.

Расчет мощности потребителей

рассчитывают ток

Потребляемый ток приборов с электродвигателями (пылесос, холодильник и пр.) рассчитывают по формуле: I = W / (220 * cosϕ * КПД), где

  • W — выходная мощность на валу двигателя, Вт;
  • cosϕ — отношение активной мощности к полной потребляемой;
  • КПД — коэффициент полезного действия.

Все эти данные указываются в паспорте или на шильдике прибора. Если потребители не работают постоянно, как например, обычные кухонные электроприборы, расчетный ток умножают на коэффициент неодновременности, регламентируемый нормативными документами. Для жилых помещений он составляет К = 0,7.

В завершение расчета накидывают запас в 20%.

От щитка до приборов

Электропроводка в доме из бруса или в каркасном доме подчиняется общим правилам безопасности (см. выше) и удобства использования

При этом важно помнить:

  • открытая или скрытая проводка в деревянном доме исключает использование скруток для соединения отдельных участков кабелей. Вместо этого используются специальные зажимные клеммы;
  • во влажных и жарких помещениях необходимо уделять максимум внимания защите проводов от влаги и возможного возгорания. Для этого используются негорючие прокладки и короба (трубы), четко выдерживается расстояние от кабеля до горючей поверхности, электроприборы с открытыми контактами (розетки, выключатели) выполняются во влаго- и брызгозащищенном исполнении;
  • учитываются группы потребителей электроэнергии в здании. Для электроприборов с повышенной мощностью выделяются отдельные ветки;

  • при расчете нагрузки на электропроводку в целом учитываются не только существующие, но и планируемые потребители (запас не менее 30% при отсутствии данных).

Уточнять, какую проводку использовать в деревянном доме (по мощности, сечению кабелей и типу проводов), лучше на основании электротехнических расчетов. При проектировании деревянного дома строительными организациями такой расчет обязательно входит в пакет предоставляемой документации. При самостоятельном расчете проводки в кабель-каналах в деревянном доме (другом варианте прокладки) можно опираться на статистические данные о номинальной потребляемой мощности электроприборов и допустимом сечении питающих их кабелей.

При расчете также учитывается коэффициент спроса, то есть поправка на количество одновременно работающих приборов. Она определяется нормативно.

Таким образом, суммарная мощность проводки в деревянном доме своими руками определяется по формуле:

Пример. Для частного дома, где имеются (мощность потребителей указана в кВт, количество – в штуках):

  • лампы светодиодные (0,2) – 12;
  • розеточные места (0,1) – 12;
  • стиральная машина (1,5) – 1;
  • посудомоечная машина (1,5) – 1;
  • холодильник (0,5) – 2;
  • электрические полотенцесушители (1,0) – 2;
  • электроподжиг плиты и духовой шкаф (0,1 и 1,2 соответственно) – 1 и 1;
  • электрический котел (18) – 1;
  • насосное оборудование (2,5) – 1.

Общая нагрузка на сеть составит:

Коэффициент спроса для такой заявленной мощности равен 0,6, соответственно, ориентировочная потребная мощность сети составит около 18,5 кВт. С учетом уже упоминавшегося необходимого запаса 30% выбирается сечение токопроводящей жилы (по таблице ниже) 16 мм.

Расчет каждого отдельного провода может выполняться в соответствии с потребляемой мощностью подключенных к нему электроприборов, но более универсальным вариантом является унификация проводки. При выборе такого варианта проводка в частном доме своими руками осуществляется кабелями двух-трех диаметров.

Важные правила монтажа

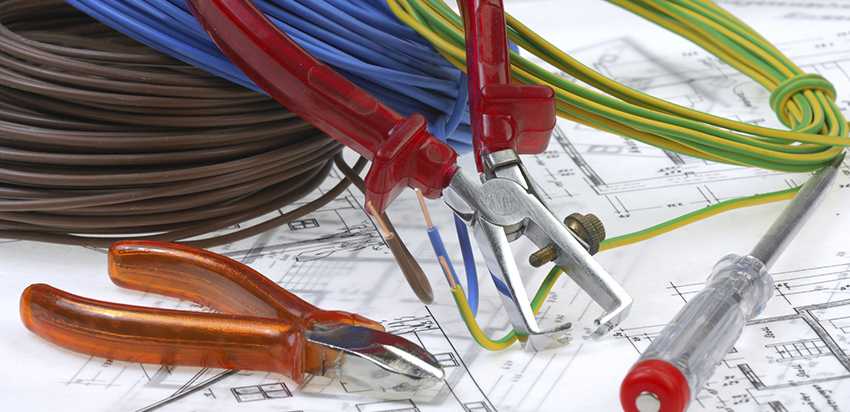

Сначала нужно купить все необходимые элементы проводки:

  • кабель (хорошие производители: «Кабельный завод», PIMF, Proel, Techlink);
  • розетки (Legrand, «АСД», TP-LINK);
  • выключатели («Сонофф», «АСД», EVOline);
  • автоматы, УЗО (Teksan, TDM, Schneider Electric);
  • приборы для освещения (Yongnuo, EGLO, ArteLamp, Odeon).

Проводить монтаж необходимо в четком соответствии с планом, который вы составили заранее. Точно так же по плану крепят и щиток. В нем устанавливают автоматы, счетчики, УЗО. От щитка провода ведут внутрь дома. Сделать это можно под или над землей

Важно, чтобы проводки в любом случае были изолированными. Если не предусмотреть изоляцию, то электрокабель будет напрямую взаимодействовать с деревом

Нагревание электрокабеля приведет к воспламенению деревянной щепки – это пожар!

Где спрятать:

  • в керамических роликах;
  • трубах из металла;
  • пластиковых каналах.

Закрепить электропровода можно:

  • специальным плинтусом, который имеет желобки под провода;
  • скобами из металла, тогда провода будут видны, что портит внешний вид помещения.

Важно: нельзя протянуть провод из комнаты в комнату просто просверлив дыру в стене и вставив туда изолированный проводок. Необходимо поместить в просверленное отверстие металлическую гильзу, а потом пустить провод

Иначе в случае короткого замыкания или разрыва провода он соприкоснется с деревом, нагреет его и станет причиной пожара.

Прежде чем соединять линии, которые идут из одной комнаты в другую, ознакомьтесь с маркировкой проводков, узнайте, что означают их цвета.

Основные требования к проводке в частном доме

Прежде чем изучить пошаговую инструкцию по монтажу электропроводки в брусчатом, бревенчатом или любом другом частном доме своими руками, необходимо уяснить основные правила и требования к проводке в строении из бруса:

  • линии должны быть изолированы. Для этого используют такие негорючие материалы, как: ПВХ, резина, пластик;
  • ни в коем случае нельзя применять алюминиевые кабели, только медные, сечением не менее 16 квадратных миллиметров;

Для проводки в деревянном доме можно использовать только медный кабель, алюминиевый менее устойчив к возгораниям. Сечение – 16 миллиметров

  • с улицы проводка попадает в жилище через гильзу из металла. Из комнаты в комнату – через металлическую трубку или гильзу;
  • эксперты советуют монтировать электрокабель внутри жилища только в открытую. Это удобно, если возникнут проблемы с проводкой. Пользователь всегда сможет найти дефектные места самостоятельно;
  • рассчитывая толщину провода, необходимо добавить запас – около 20-30 процентов;
  • нельзя прокладывать кабели в трубах из гофрированной бумаги;
  • обязательно установите в доме УЗО – устройство защитного отключения, его можно расположить в электрическом щитке. В случае короткого замыкания устройство спасет электрические приборы от преждевременного выхода из строя;
  • щиток всегда отделяют от брусчатой стены – для этого его располагают внутри металлического короба, закрытого от пыли, грязи, влаги;
  • монтировать щиток лучше на специально построенной для этой цели стене из кирпича. Сделать это желательно (если есть такая возможность), но не обязательно.

Установочные схемы

Современные нормы по обеспечению частного дома электрической энергией гласят: если в здании не установлен трансформатор (преобразователь электроэнергии), то общая потребляемая мощность бытовых приборов не должна превышать 15 киловатт в сутки. Как вычислить данный показатель? Сложить все показатели мощности приборов, которые установлены в жилище. Получилась цифра более 15 киловатт? Приобретите трансформатор. Стоит от 500 до 5 тысяч рублей. Выбирайте продукцию проверенных производителей: OSRAM, Yourled, Toroidal, Eglo.

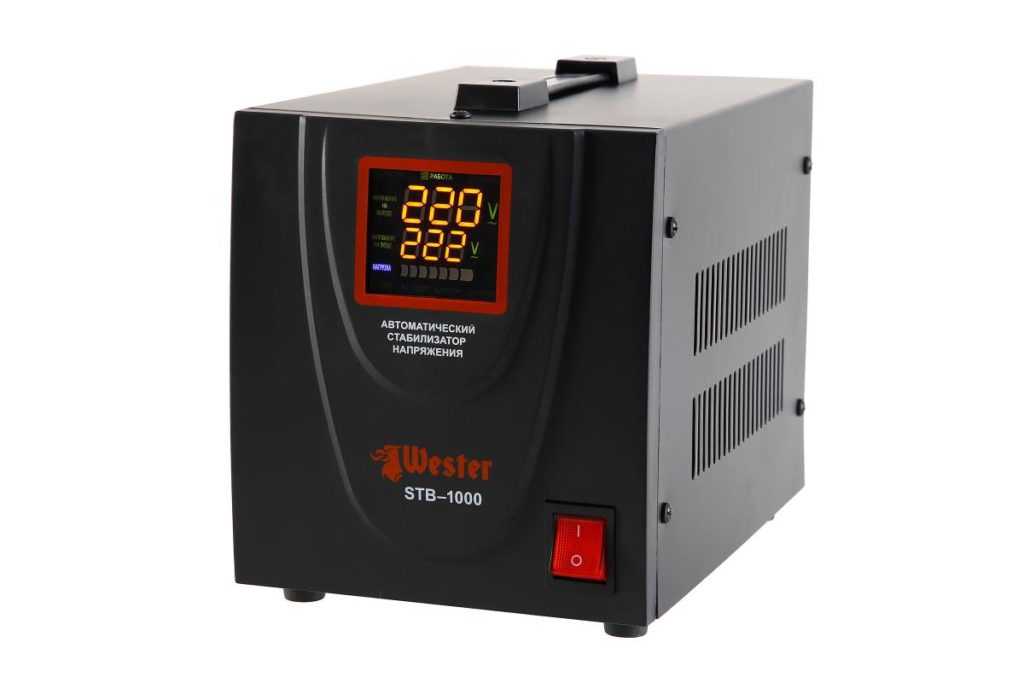

Трансформатор для проводки в деревянном доме преобразовывает электроэнергию и перераспределяет напряжение. Устанавливают его, если все электроприборы в здании потребляют более 15 киловатт в сутки

Схема проводки в доме должна быть разработана с учетом всех розеток, выключателей в помещениях. Освещение «питается» от одних групп кабелей, мощные электроприборы – от других.

Учтите, что:

  • счетчики и автоматы для ввода данных необходимо размещать снаружи здания, чтобы показания могли считывать сотрудники ресурсоснабжающей организации;
  • щиток, счетчик, автомат должны быть защищены от попадания пыли, грязи, воды;
  • защитный корпус для счетчика и щитка должен быть изготовлен из металла;
  • предусмотрите УЗО, чтобы спасти электрооборудование от поломок.

Для расчета общей потребляемой мощности воспользуйтесь следующей таблицей:

Электроприбор Мощность в ваттах
Телевизор 200
Пылесос 1000
Холодильник 400
Стиральная машинка 700
Компьютер 550
Настольная лампа 120
Электрическая плита 2500
Утюг 1000
Фен 1000
Чайник, работающий от электричества 1200
Микроволновка 1800
Духовка 1200
Обогреватель 1400

Помните, что в одном киловатте – 1000 ватт. Расчет общей мощности поможет понять, нужен ли в доме трансформатор или можно обойтись без него.

Важно: в таблице даны лишь средние значения. Чтобы сделать точный расчет, придется отыскать паспорта от электроприборов, где указано, какую мощность они потребляют за сутки

Теперь составьте технический план обеспечения дома электроэнергией. Он должен включать такие пункты:

  • места фиксации розеток, выключателей, светильников, бытовых приборов, которые включены в сеть постоянно (телевизор, плита, вытяжка);
  • выбирайте кабель с тремя жилами. Он обеспечит напряжение в сети в 220 вольт. Для такого провода нужно смонтировать розетки с заземлением и выключатели с двумя кнопками (клавишами);
  • в помещениях монтируют распределительные коробки. Внутри идет соединение кабелей между собой;
  • на схеме необходимо отразить мощность каждого электрического прибора, который будет работать в здании;
  • в плане нужно отметить расстояние проводки от окон, дверей, пола и потолка. В случае проведения ремонтных работ в будущем этот план поможет избежать повреждения электропроводки;
  • поворачивать провода можно только на 90 градусов – не больше и не меньше (нарисуйте это на схеме).

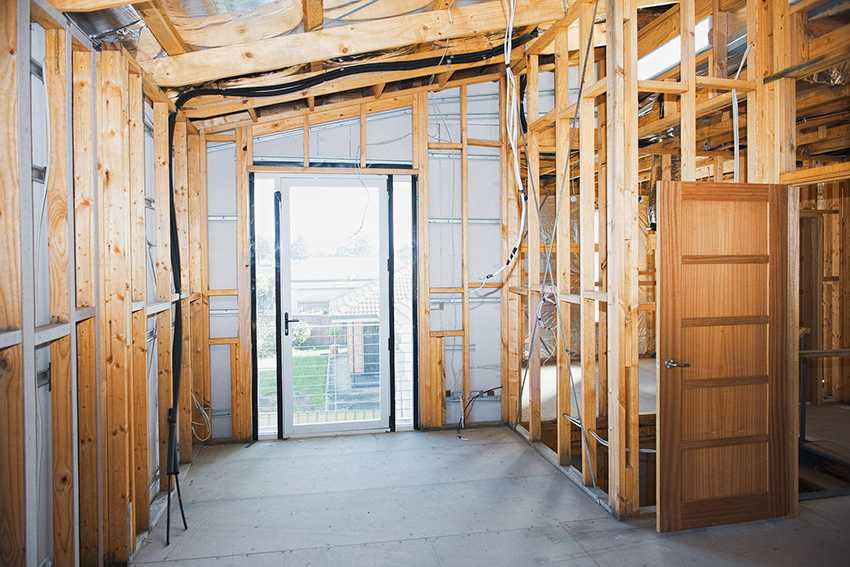

Проводку в деревянном доме можно поворачивать на 90 градусов, не больше и не меньше. Заломы или большие изгибы спровоцируют короткое замыкание

Электрика в деревянном доме: схемы прокладки кабелей

Требования к прокладке кабелей такие же, как и в обычных домах:

  • Все соединения должны размещаться в специальных коробах.
  • Прокладка проводов должна производиться на расстоянии не менее 20 сантиметров от углов стен.
  • Все провода прокладываются прямолинейно, а повороты должны производиться строго под прямым углом. Это необходимо, чтобы впоследствии иметь представление, где проходит провод и случайно не повредить его.

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

В зависимости от типа прокладки используются различные типы розеток, кабелей и выключателей.

При внешней прокладке используются накладные типы розеток и выключателей, которые не требуют подрозетников, а кабель должен быть именно для внешней прокладки. Он имеет дополнительный слой изоляции, который защищает провода от повреждения.

Внутренняя прокладка не требует такого провода, розетки и выключатели используются для внутреннего монтажа. То есть в стены сначала врезаются подрозетники, а потом в них фиксируются электротехника.

Больше никаких требований к элетротехнической продукции, кроме эстетических не предъявляется.

Выбор кабелей для ввода и электропроводки

Так как примерное количество и мощность приборов в каждой комнате известно, то легко можно рассчитать необходимое сечение. Суммируем потребляемую мощность всех электроприборов и получаем потребление всей в комнате в целом. Для определения сечения провода следует воспользоваться следующей таблицей:

Сечение токопроводящей жилы, мм Напряжение, 220 В
ток, А мощность, кВт
1,5 19 4,1
2,5 27 5,9
4 38 8,3
6 46 10,1
10 70 15,4
16 85 18,7

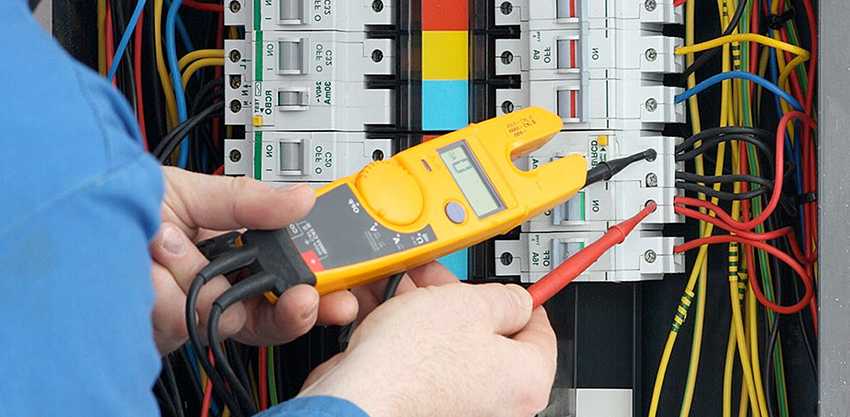

Выбор типа и номинала автомата защиты

Аналогично тому, как считали потребления каждой комнаты в отдельности, суммируем всё электропотребление дома. Полученное число умножаем на 0,8, так как далеко не все приборы будут работать одновременно.

Именно такое значение должно быть у автомата, или максимально близкое к нему. Ни в коем случае нельзя брать автомат защиты на больший уровень тока, так как при коротком замыкании это вызовет задержку срабатывания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
