Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

Технические условия для скрытой проводки

Скрытая электропроводка будет нормально работать в течение длительного времени, при условии правильного выполнения электромонтажных работ. Всем известно, что большинство пожаров на деревянных объектах происходят из-за неграмотного монтажа и желания сэкономить. Скрытая проводка в деревянном доме всегда обходится намного дороже открытого варианта. Поэтому, если денежных средств недостаточно, лучше остановиться на сетях, расположенных снаружи.

На практике применяется лишь несколько способов скрытого монтажа, которые соответствуют всем необходимым требованиям. Прежде всего, должна обеспечиваться пожарная безопасность, поэтому для прокладки используются только негорючие материалы, способные локализовать возгорание. В таких вопросах не следует выдвигать на первый план дизайн и эстетику в ущерб качеству прокладываемых линий.
Требования к скрытой проводке в деревянных домах:

  • Если для прокладки используются пластиковые или металлические гофрированные трубы, они должны изолироваться от горючих материалов. Между ними укладываются негорючие вещества, обладающие низкой теплопроводностью. Чаще всего, для изоляции применяется бетон, алебастр или цементная штукатурка. Толщина защитного слоя рассчитывается исходя из мощности кабеля или провода. Это связано с тем, что пропитка дерева негорючими смесями не защищает при электрической дуге короткого замыкания, имеющей высокую температуру.
  • Наиболее подходящим материалом, обеспечивающим надежную прокладку проводов, служат трубы и короба из металла и стали. Для их соединения используются болты или сварка. Для всей системы труб устраивается заземление. Самыми технологичными считаются медные трубы. Они могут изгибаться во всех направлениях, без использования специальных приспособлений, что позволяет укладывать разветвленные схемы повышенной сложности.
  • Трасса для будущих линий размечается с минимальными изгибами и поворотами. Если возникают сложности с протягиванием кабеля, то в местах повышенной сложности монтируются монтажные коробки из меди или стали. Их не следует устанавливать в избыточном количестве, поскольку лишние звенья способны лишь ослабить общую цепь. Для обеспечения свободного доступа для контроля и обслуживания сети, коробки не должны закрываться какими-либо декоративными покрытиями, панелями и прочими конструктивными элементами.
  • Монтажные трубопроводы устанавливаются на такую глубину, чтобы не возникло нарушений прочности и несущих характеристик деревянных перекрытий и стен. Расчет расположения и количества всех элементов происходит с учетом возможности замены поврежденных проводов без необходимости разбирать деревянные конструкции.
  • Выбор металлической трубы происходит в соответствии с характеристиками и свойствами кабеля. При прокладке в трубе провод не должен занимать свыше 40% внутреннего пространства трубы, что дает возможность легко протягивать его по всей длине участка. В одном трубопроводе можно прокладывать сразу несколько кабелей, при условии соответствия их суммарного сечения диаметру трубы в размере тех же 40%. Величина сечения провода определяется его наружным диаметром, вместе с изоляцией. Толщина стенок труб также выбирается в соответствии с сечением кабеля.
  • Перед тем как протягивать провод, необходимо замерить сопротивление изоляции. Таким образом, проверяется его состояние и соответствие техническим условиям проекта. Такая проверка необходима, чтобы выявить возможные нарушения изоляции во время транспортировки, хранения и подготовительных работ.
  • Для протягивания проводов используются пластиковые торцевые втулки, чтобы исключить повреждение изоляции об острые края трубопроводов. После завершения укладки электропроводки проводится повторный замер изоляции.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Требования к проводке

Дерево — это самый популярный материал, применяемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является пожароопасным и легко воспламеняемым материалом.

Базовые требования, предъявляемые к электропроводке в строениях из дерева:

  • Безопасность — проводка должна быть проложена таким образом, чтобы свести к минимуму вероятность перегрева и воспламенения кабеля, а также предотвратить передачу открытого пламени на прилегающие деревянные конструкции.
  • Проектирование — технические характеристики и эксплуатационные качества применяемых проводов и компонентов должны соответствовать расчётной пиковой нагрузке на конкретном участке электросети. Для предотвращения нагревания сечения кабеля подбирается с запасом 20–30%.
  • Способ прокладки — электрификацию деревянных строений предпочтительней выполнять открытым способом. Это позволяет беспрепятственно и с постоянной периодичностью проводить диагностику состояния электросети.
  • Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями. Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.
  • Проводник — в качестве проводника лучше использовать трёхжильный медный кабель с изоляцией из негорючих материалов. Прокладывать кабель в ПВХ гофре строго запрещено.
  • Автоматика — на каждую группу в электросети должен быть установлен автоматический выключатель. Номинал токов выключателя подбирается в соответствии с нагрузкой на участке. Завышать номинал токов крайне не рекомендуется, так как это приведёт к перегреву проводника.

Проводить самостоятельную прокладку силового кабеля и монтаж электрической сети без соответствующего опыта не рекомендуется — этим должны заниматься специалисты. Но каждый владелец частного дома обязан знать основные правила электрификации. Это позволит ему провести диагностику уже имеющейся проводки, а также даст возможность проконтролировать качество работы наёмных электриков.

Нормативные документы

Правила устройства электроустановок является основным документом для проектирования электропроводки

Общие требования и правила устройства электропроводки описываются в следующих документах:

  1. ПУЭ, издание 7 — основной документ, используемый при проектировании электросети. В нём подробно описан выбор проводника, распределительных устройств, автоматики и освещения.
  2. СНиП 3.05–06–85 — устройство электропроводки в старых и новых домах. Способы подводки и правила ввода силового кабеля в жилое помещение.
  3. СНиП 31–02 — требования к устройству системы электроснабжения в жилых домах. Документ соответствует нормам и правилам, описанным в ПУЭ.

Информация, содержащаяся в этих источниках, описана техническим языком и может быть непонятна неквалифицированному специалисту. При самостоятельном изучении рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее чётко сформулированы значения и понятия, необходимые для монтажа проводки в частных домах.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы

Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек

МОНТАЖ И ПРОКЛАДКА ПРОВОДОВ

Способы монтажа различаются в зависимости от материала стен и потолка. Провода могут укладываться:

  • в штробах (для оштукатуренных стен) – скрытый монтаж электропроводки;
  • в гофрированной защитной трубе (для стен и перегородок из гипсокартонных листов);
  • в кабель-канале – для монтажа открытой электропроводки на горючих поверхностях – дереве или пластике.

Монтаж электропроводки в коробах удобен тем, что требует минимальных усилий при замене или ремонте кабеля.

Разводка электропроводки требует соблюдения следующих условий:

  • горизонтальные участки прокладки должны отстоять от уровня потолка или пола на расстоянии 150 – 200 мм;
  • вертикальные участки – на расстоянии не менее 100 мм от углов, дверных и оконных проемов;
  • отводы для подключения розеток, выключателей, осветительных приборов – строго под прямым углом к основной разводке.

Желание сэкономить и проложить провод по ближайшему пути приведет к тому, что через некоторое время при сверлении отверстия в стене под картину либо карниз, сверло наткнется на провод. Также будет затруднен поиск неисправного участка электропроводки.

Диаметр трубы должен выбираться таким образом, чтобы можно было в случае необходимости заменить кабель, не прибегая к капитальному ремонту.

Электропроводка по потолку выполняется либо в штробах, либо в технологических отверстиях бетонных перекрытий. При наличии подвесного или натяжного потолка, провод прокладывают в межпотолочном пространстве в гофрированном шланге.

Концы кабеля, выходящие в местах установки розеток, выключателей и распределительных коробок, должны иметь необходимый запас по длине. При монтаже скрытой электропроводки в штробах, крепление кабеля выполняют специальными скобами.

ПРОКЛАДКА ЭЛЕКТРОПРОВОДКИ В ПОЛУ

Монтаж электропроводки в полу имеет свои особенности. Он выгоден на этапе выполнения черновых работ по ремонту или строительству и может сократить затраты на приобретение провода, поскольку требование по расположению кабеля здесь не такие строгие, как при стеновой или потолочной прокладке.

Обязательно выполнение следующих условий:

  • использование защитной гофротрубы;
  • толщина бетонной стяжки поверх проводов не менее 30 мм.

Электропроводка по полу должна быть тщательно продумана, поскольку переделать ее впоследствии будет невозможно.

МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБОК

Распределительные коробки служат для выполнения отводов и разветвлений электропроводки. Распредкоробки устанавливаются в местах отводов линий для розеток, выключателей, осветительных приборов.

Соединения проводов в коробках выполняются при помощи специальных соединительных клемм, скруткой или пайкой. Последний способ наиболее надежен, но и наиболее трудоемок, поскольку требует применения специальных инструментов и материалов.

Соединения проводов в распределительных коробках изолируют при помощи изолирующих колпачков, втулок или, в крайнем случае, тканевой изоленты.

ВЫБОР АВТОМАТОВ ЗАЩИТЫ

Для защиты от короткого замыкания на электрощитке в каждую цепь устанавливают автоматы защиты, которые размыкают цепь при превышении заданного тока.

Для снижения риска удара током при повреждении электроприборов в помещениях с повышенной влажностью – ванных, кухонь, используют устройства защитного отключения УЗО, которые также размыкают цепь при возникновении токов утечки, например, при повреждении нагревательного элемента в стиральной машине или чайнике.

После окончания всех работ корректируют схему монтажа электропроводки, так как в большинстве случаев, первоначальная схема будет меняться в виду неучтенных при проектировании факторов.

Требования к монтажу электропроводки в деревянном доме своими руками

Безопасность эксплуатации электросистемы — это залог сохранения имущества и жизней людей, которые находятся в постройке. Базовые нормы осуществления монтажа следующие:

правильный подбор кабелей. Суммарная мощность системы должна превышать все оборудование в доме примерно на 25-30 %, чтобы сохранялся определенный запас прочности

Раньше на этот момент не особо обращали внимание, так как в домах не было такого количества электроприборов, как сейчас;

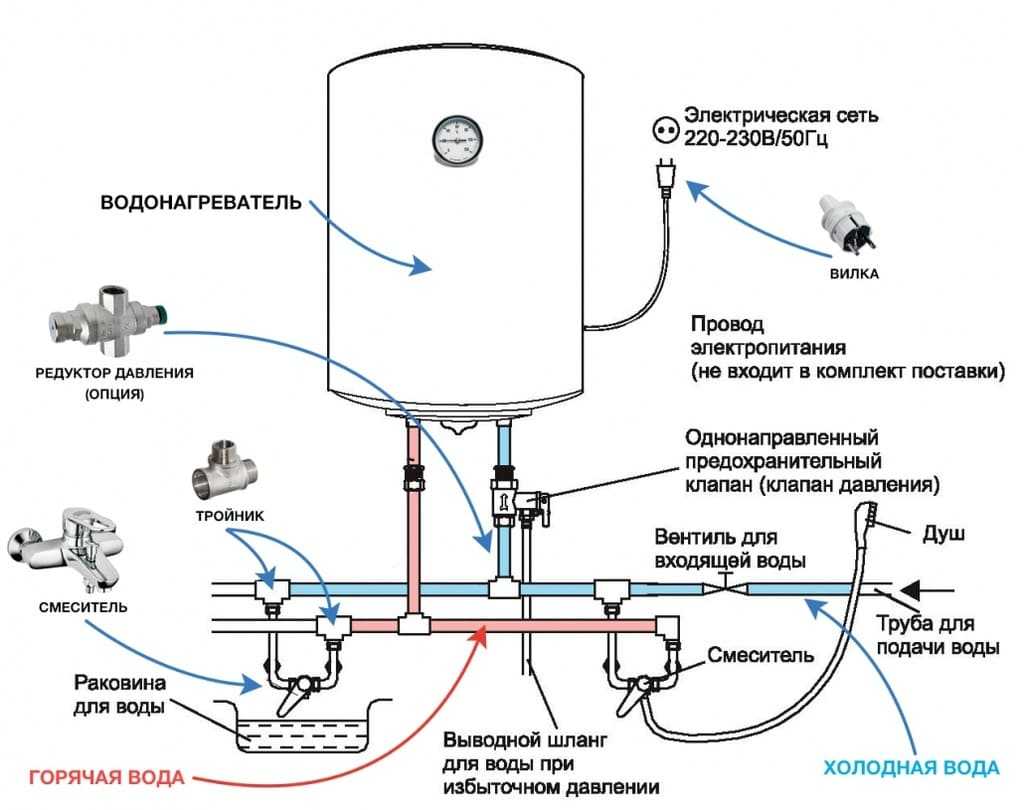

Как подключается бойлер к электросистеме

наличие защитной оболочки на кабелях, непосредственно проводящих электрический ток. Основная задача изоляции — сохранение медных кабелей от воздействия воды и механических повреждений;
проводка не должна быть открытой. Монтажники могут использовать как метод создания проводки под штукатуркой, так и использовать специальные гофрированные трубки для укладки;
максимальная доступность соединений проводов на случай проведения ремонта в доме;
установка автоматов УЗО. Устройство будет отключать подачу тока на участок, где произошел перегруз системы. Также использование УЗО даст возможность проводить частичное обесточивание системы для замены лампочек накаливания в люстрах;
кабели можно пропускать через строительные конструкции в специальных отверстиях

При этом после монтажа сами отверстия важно заделать негорючим раствором (цемент — песок, песок — глина). Пропорция составных частей раствора — 1:10.

Использование гофрированных труб для изоляции проводки

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики.

Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

  1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
  2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
  3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
  4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
  5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
  6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
  7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
  8. Пренебрежение техникой безопасности. Правила ТБ написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
  9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
  10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные.

Важно помнить, что монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию

Базовые принципы монтажа электропроводки в деревянном доме

Дерево — это общестроительный материал с многовековой историей. Из него строят как небольшие гостевые домики, так и коттеджи большой площади. При всех достоинствах как деревянных, так и каркасных домов, основу которых составляют деревянные стойки, многие полагают, что такие строения обладают повышенной пожароопасностью. При этом упускается один важный момент.

Независимо от того, из чего построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, в первую очередь горит мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника и т.д. Т.е. — «начинка» дома, сделанная из сгораемых материалов.

При этом в каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале. Например, кабель закладывается в штробы, которые затем заделываются и штукатурятся.

В деревянном доме застройщик оказывается перед сложным выбором — делать наружную электропроводку, вести кабель внутри деревянных стен или между стоек каркаса.

Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (например, перегрева кабеля), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, например, с аббревиатурой ВВГнг, не поддерживают горение.

Тем не менее, постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Что касается электропроводки, смонтированной в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. На самом деле, мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

Какие материалы используются?

Прежде чем приступить к рассмотрению вопроса о то, как проводится монтаж скрытой проводки в деревянном доме, стоит поговорить об используемых материалах. Как уже говорилось дерево довольно огнеопасно, поэтому все работы должны выполняться в строгом соответствии с существующими правилами и нормами. Это в том числе относится и к выбору материала.

Для монтажа вам понадобится:

  • в первую очередь – это сами электрические кабеля. Они должны соответствовать всем нормам противопожарной безопасности и иметь соответствующие сертификаты. Сечение используемого электрического кабеля зависит от потребляемой приборами в вашем доме мощности. Чаще всего выбираются изделия 3 на 1,5 мм или 3 на 2,5 мм. Если у вас будет установлена электроплита, то сечение кабеля должна быть минимум 6 мм;
  • скрытая проводка подразумевает помещение электрических кабелей в несгораемую оболочку. В качестве последнего должны быть выбраны стальные или медные трубы. Использовать изделия из пластика в деревянных домах не разрешается. Стальные трубы изнутри покрываются краской или имеют оцинкованную поверхность. Такая защита предостережет их от коррозии;

  • стальные трубы соединяются между собой с помощью резьбы или сварного шва, поэтому изначально нужно запастись необходимым инструментом. Скреплять изделия их меди можно только пайкой. Для этого используется дорогое оборудование, которым нужно еще уметь пользоваться. Но, не смотря на такие сложности медные трубы все равно считаются предпочтительней. Дело в том, что такие изделия легко гнуться, поэтому их легко поместить в созданную для этого прорезь в деревянных стенах или потолке. К тому же медные трубы не поддаются коррозии, а значит, будут служить дольше своих стальных «собратьев»;
  • для избегания возможного перетирания электрических проводов о края труб, на концы последних надевают специальные центрирующие пластиковые заглушки;
  • все розетки и выключатели должны быть помещены только в металлический подрозетник;

для разветвления сети используется распределительная коробка, которая должна иметь герметичное соединение с трубой.

Все материалы должны быть качественными, лучше с этим не шутить.

При современном строительстве, для прокладке электрической проводке в деревянных и других домах, вместо труб часто используют металорукава. Такие изделия представляют собой тонкий металл, который свернут в трубку. Металорукова гибкие, что значительно облегчает и ускоряет работу. Но вот использовать металлорукава в местах прохода кабеля через перекрытия или стены не рекомендуется, здесь лучше применить прочные стальные трубы. Таким образом, вы избежите возможности «порчи» изоляционного слоя, а значит, снизите риск возникновения пожара.
