Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

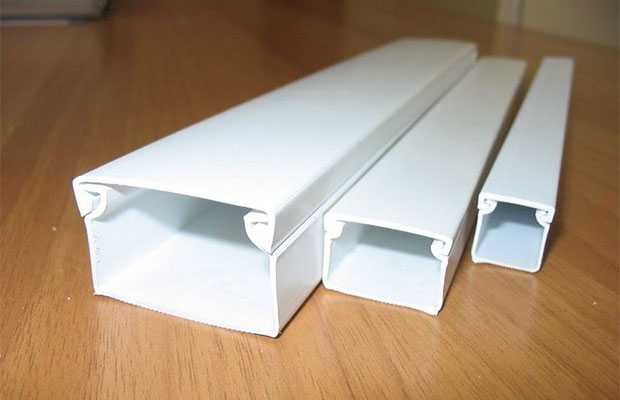

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения.

Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

№2. Материал исполнения кабель-канала

Самыми популярными каналами считаются пластиковые, реже используются металлические. Есть еще керамические кабель-каналы, но они дорогие и не очень практичные, потому используются достаточно редко.

Пластиковый кабель-канал для электропроводки

За счет бюджетности и простоты монтажа пластиковые каналы приобрели наибольшую популярность. Изделия изготавливают из ПВХ с добавлением специальных веществ, которые повышают устойчивость материала перед солнечными лучами, огнем и агрессивными химическими веществами. Как правило, каналы имеют П-образное сечение, но могут быть треугольными, в виде полусферы, а также Ш-образными, когда внутри есть перегородки для кабелей нескольких типов. Используются для прокладки слаботочных и силовых линий в жилых помещениях, офисах и на предприятиях.

Преимущества:

невысокая цена;
минимальный вес;
возможна эксплуатация в широком диапазоне температур, от -320С до +900С;
достаточно простой монтаж за счет простой системы креплений и невысокого веса;
устойчивость к коррозии;
достаточное разнообразие. Каналы выпускаются различных форм и цветов, можно подобрать изделие, которое будет максимально похоже на обычный напольный плинтус и выполнено под дерево;
за конструкцией понадобится минимальный уход;
материал легко режется.

Крышка пластикового кабель-канала устанавливаются максимально просто – никаких дополнительных инструментов не понадобится. Стандартная длина одной секции пластикового канала – 2 м, ширина и высота колеблются от 10 до 60 см, но могут встречаться и другие варианты.

Пластиковый кабель-канал может крепиться к поверхности при помощи саморезов, металлических скоб или дюбель-гвоздей

Неразборное крепление предусматривает приклеивание канала к стене, но тут важно учитывать еще и вес изделия. Чтобы можно было спрятать проводку любой сложности, кроме прямых каналов, выпускаются дополнительные элементы, вроде тройников, углов и заглушек

Отдельные элементы есть даже для розеток и выключателей.

Несмотря на достаточно высокую огнестойкость и способность к самозатуханию, пластиковые кабель-каналы не рекомендуют использовать в помещениях с повышенной пожарной опасностью.

Металлический кабель-канал для электропроводки

Металлические изделия выдерживают повышенные нагрузки, потому используются преимущественно на предприятиях, а не в жилых помещениях. Их применяют для внутренней и внешней прокладки кабелей. Изделия отлично подходят, когда надо спрятать внушительный пучок проводов.

Металлические кабель-каналы изготавливают из:

оцинкованной стали;
анодированного алюминия.

Коробиз оцинкованной стали обладает высокой механической и коррозионной стойкостью, становится защитой от электромагнитных лучей, поэтому часто используется для прокладки кабелей систем видеонаблюдения и оповещения.

Короб из анодированного алюминия также становится хорошим барьером для электромагнитных лучей, он устойчив к огню, механическим воздействиям, долговечен, не боится солнечных лучей.

Металлический кабель, как правило, имеет П-образную форму, может быть цельным или перфорированным. Если основание горючее, то использовать необходимо цельный канал. Отдельно стоит выделить лестничные каналы – они используются только в производственных условиях. К основанию каналы крепят дюбелями, анкерами или болтами.

Основные преимущества металлических кабель-каналов:

устойчивость к огню;
высокая прочность, позволяющая выдержать вес целого пучка силовых кабелей;
долговечность и устойчивость к механическим повреждениям;
защита от электромагнитного излучения, что важно для кабелей связи.

Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя. Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации.

Какие марки проводов не подходят для электропроводки

Характеристики описанных выше проводов оптимально подходят для электропроводки, чего не скажешь, например, о медном проводе ПВ2, который хоть и рассчитан на напряжение до 450-ти вольт (постоянное — до 1000-чи) и частоту 400 герц, как и ППВ, но предназначен для других условий эксплуатации. К таковым относятся места и помещения с перепадами температуры и влажности воздуха, незначительно отличающимися от таковых на открытом воздухе. Плюс состояние провода может значительно ухудшиться без относительно свободного доступа к нему наружного воздуха (допустим монтаж в палатке, прицепе, не оборудованном теплоизоляцией металлическом помещении), это напрямую влияет на электробезопасность.

ПВ2 нельзя использовать там, где может скапливаться влага, даже в небольших количествах.

Очень популярная в быту марка проводов — ШВВП — тоже совершенно не годится на роль общего для всех устройств в квартире звена электросети. Она предназначена для изготовления электрошнуров бытовой техники, удлинителей. Но при этом не обладает достаточными для питания высокомощной электроники техническими характеристиками. Кроме того шнур ШВВП или, к примеру, ПВС не применимы для прокладки в стене и в механическом плане — внешняя изоляция начнет разлагаться уже спустя 4-5 лет.

Цветовые решения

Наиболее популярный материал корпуса канала — ПВХ, и не случайно именно этот материал выбран для него. Во-первых, он не дорог, во-вторых прочен, в-третьих диэлектрик, наконец ему нипочем грызуны. В процессе монтажа канал удобно отрезается резаком под требуемую длину и хорошо гнется если нужно. Типоразмер выбирается под любой объем проводов, а цвет — под интерьер.

На сегодняшний день вы можете заказать любой подходящий под интерьер комнат окрас коробов. Для офисов подходит белый цвет, для квартиры или для деревянного загородного дома — можно и под дерево. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб.

Рассчитайте объем с запасом, чтобы проводам «было относительно просторно», выберите цвет, оцените длину стандартных кусков. Обычный размер куска профиля идет 2 метра. Предусмотрите запас по объему, может быть в будущем потребуется добавить проводов — пусть будет побольше места.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Как правильно подобрать конструкцию проводки

Для каждого помещения рассчитывают суммарную нагрузку электроприборов. Всех потребителей разбивают на группы, для каждой устанавливают свой автомат в распределительном щитке. Для экономии провода в комнатах монтируют наружные разветвительные коробки, в них заводят групповой кабель от ГРЩ.

Если стены дома деревянные, устанавливают накладные подрозетники

При монтаже открытой электропроводки в кабельных каналах из ПВХ используют модели популярных фирм:

T-Plast;
«Идеал Комфорт»;
Arbiton.

Выбирают электроустановочные модули наружного исполнения, не поддерживающие горение. Кабель и провода выбирают исходя из мощности нагрузки, сечение проводника определяют по суммарной величине тока.

Сила тока	Сечение медного провода
16 A	2,5 мм²
25 A	4 мм²

Для подключения используют трехжильные провода:

на розеточные группы − 2,5 мм²;
на светильники — 1,5 мм²;
на духовки, плиты, водонагреватели, стиральные машины — 4-6 мм².

Важно! Для жилых помещений подходит проводка с медными жилами, стойкая к горению, рассчитанная на большие токи. Маркировка проводников

Маркировка проводников

Марку провода выбирают, учитывая тип помещения, способ монтажа.

Помещение	Способ прокладки	Характеристики кабеля, провода
Влажное	на ролики	одножильные незащищенные провода
Сухое	на ролики	скрученные двухжильные провода
Всех видов	короба с открываемыми крышками	защищенные и незащищенные одно- и многожильные провода, кабель в металлической, неметаллической оболочке

В доме, квартире прокладывают два вида кабеля, соответствующие требованиям ГОСТ:

ВВГнгLS. Жил от 1 до 5. Изоляция, оболочка из материалов с пониженной пожароопасностью. Бронированного покрова нет. При возгорании мало дыма, горение не распространяется. Используют для прокладки в пучках;
NYMнгLS. Есть защитная оболочка, заполнитель, изоляция жил. Все три слоя обладают противопожарными свойствами. Не пригоден для прокладки в пучках. Легко зачищается, гнется. Используют при монтаже проводки в гофре, трубах.

Труба гофрированная ПВХ с протяжкой

В продаже есть гофра трех марок: ПВХ (серая, белая), ПНД (черная, оранжевая), ППР (синяя). В изделиях из полиэтилена низкого давления (ПНД) нет добавок, препятствующих горению, поэтому они не годятся для монтажа открытой электропроводки в квартире, доме. Для этой цели лучше гофра из поливинилхлорида серого цвета, она отвечает требованиям безопасности, дешевле, чем изделия из полипропилена (ППР).

Диаметр трубы	Линия
16 мм	освещение
20 мм	силовые розетки
25 мм	на щиток от распределительной коробки, между распредкоробками

Выбор и приобретение кабель-каналов

Чтобы правильно подобрать пластиковое изделие нужно решить, какого размера должен быть короб. Нужно, чтобы все провода укладывались свободно в его ёмкости и оставался небольшой запас, который потом может пригодиться. Стоит учесть, что магистральный канал, который тянется вверху вдоль потолка, лучше подобрать большего размера, а короб для вертикальных отводов к выключателям и розеткам – меньшего.

Далее, нужно подсчитать, сколько канала нужно для установки. Длину лучше считать с запасом на 15–20 процентов. Так как при работе какую-то часть короба можно испортить, а купить такой же кабель канал может и не выйти.

Кабель-канал можно выбрать различного цвета, но нужно помнить, что белые изделия продаются в более широком ассортименте.

Большинство производителей пластиковых коробов, выпускают к ним разнообразную фурнитуру, такую как:

стыки;
заглушки;
тройники;
угловые переходы;
внешние и внутренние углы.

На этом лучше не экономить и выбирать каналы, к которым аналогичная фурнитура предлагается, поскольку она облагораживает внешний вид и весьма упрощает установку.

Это интересно: Вентиляция в СИП-доме своими руками

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

напольные;
перфорированные;
гибкие;
магистральные;
прозрачные;
лестничные;
мини-кабели;
парапетные;
плинтусные;
угловые;
проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
- гибкость;
- влагоустойчивость;
- прочность;
- мягкость;
Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

светлые;
белые;
цветные;
под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

заглушки;
соединительные углы;
т-образные углы;
л-образные углы;
внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

DKC;
ОМиС;
АСКО;
Теко;
ИЭК;
Moll;
Legrand;
Replast;
ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

Сертификат Ростеста.
Повышенный уровень пылевлагозащиты.
Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

Закруглённая форма.
Эстетичный вид.
Изготовлен из экологически чистых материалов.

2 Материалы, из которых изготавливают кабельканалы

Оцинкованная сталь. Такие изделия изготавливаются прокатным способом из стальных заготовок. Готовое изделие затем покрывается тонким слоем цинка и полимерными лакокрасочными составами. Применяются такие кабельканалы в основном в монтаже охранно-пожарных сигнализаций, систем оповещения и видеонаблюдения, в том числе и вне помещений. При необходимости комплектуются самой разной фурнитурой, включающей в себя уголки, т-образные переходники, разветвители, углы внутренние и наружные. Стальной кабель канал обладает рядом преимуществ:

высокая прочность, надежность и долговечность;
пожароустойчивость;
защита от электромагнитных полей;
широкий диапазон эксплуатационных температур;
широкий выбор цветов и оттенков, включая текстуры под дерево и другие природные материалы;
простота конструкции, позволяющая укладывать кабель без использования инструментов.

Алюминиевые кабельканалы

Алюминиевые кабельканалы. Для производства таких коробов используется высокопрочный анодированный алюминий. Процесс осуществляется способом отливки. Изделия из алюминия в основном используются для прокладки электрических кабелей на производственных предприятиях, в складах, ангарах, хозяйственных постройках. В жилом строительстве используются редко. Некоторые производители покрывают кабельканалы из алюминия полимерным слоем различных цветов, как правило, однотонных. Фурнитурные элементы для таких коробов выполнены из поликарбоната и также отличаются разнообразием. Основные достоинства изделий из алюминия:

наилучшая защита от воздействия электромагнитных излучений, благодаря высокой электропроводности алюминия;
хорошая ударопрочность и надежность;
огнестойкость;
стойкость к воздействию водяных паров;
простота в укладке кабеля (при перепланировке электросети в помещении, для того чтобы добавить или убрать кабель из такого короба понадобится несколько минут).

Пластиковые огнеупорные короба. Наиболее распространенный вид кабельканалов, используемых в жилом и офисном строительстве. Изготавливаются из огнеупорного поливинилхлорида, склонного к самозатуханию. Основной цвет изготовления таких изделий – белый, но на рынке представлен широчайший выбор и других расцветок под любой тип интерьера. По сечению пластиковые короба могут быть круглые, квадратные, прямоугольные, треугольные. Для данного варианта выпускается самый широкий ассортимент фурнитуры, переходников, разветвителей, уголков и т.д., выполненных также из пластика. Плюсы использования кабельканалов из пластика:

небольшая масса значительно упрощает монтажные работы;
интуитивно понятная система крепления всех элементов конструкции;
эластичность пластика обуславливает простой раскрой материала при монтаже;
поливинилхлорид не подвержен коррозии;
не нагревается на солнце и в жарких помещениях;
крышки коробов с легкостью открываются и закрываются многократно.

Наиболее распространенный вид кабельканалов — пластиковые

Внимание! Приобретая кабельканалы, необходимо отдавать предпочтение проверенным производителям, иначе велик шанс купить некачественный товар, особенно актуально это в случае с пластиковыми коробами. В зависимости от назначения помещения, материала отделки и индивидуальных предпочтений могут использоваться различные кабельканалы

Ниже перечислены основные типовые изделия и их характеристики

В зависимости от назначения помещения, материала отделки и индивидуальных предпочтений могут использоваться различные кабельканалы. Ниже перечислены основные типовые изделия и их характеристики.

Виды

Далее давайте рассмотрим виды и размеры кабель-каналов. При выборе материала вам нужно понимать, для чего они нужны, какие именно провода будут в них уложены, где пройдет укладка каналов и какая дополнительная фурнитура понадобится при монтаже. Разберем основные виды коробов по размерам и типам.

Мини-короба

Подобные устройства применяются для прокладки одного-двух тонких кабелей (LAN, телефония, телевидение). Обычно изготавливаются из пластика, крепятся к стенам или потолку с помощью саморезов или “быстрого монтажа”.

Самые распространенные размеры 10*10 мм, 12*12, 16*16, но могут достигать 40*40 и даже 60*80. Выпускаются в различной цветовой гамме, но обычно имеют классический белый цвет.

Напольные

Напольные кабель-каналы для электропроводки (виды, типы и цены могут быть совершенно различными) выпускаются из анодированного алюминия или оцинкованной стали. Обычно имеют форму полукруга или полуовала. Применяются для прокладки проводов по полу, к примеру, в офисе. Могут играть роль плинтуса, соединяя два куска линолеума или места сочленений различных материалов. Состоит из двух частей – основы (крепится к полу саморезами или дюбелями) и крышки. Провод укладывается в основание, после чего конструкция закрывается. Выдерживает серьезные нагрузки, может использоваться в проходимых местах, но через 3-5 лет его все же изнашивают (крышка затирается от подошв). Наиболее распространенные размеры – 50*12 мм, 160*65 мм, 75*17 мм. Выпускается в различных цветах, может иметь фактуру (но лучше приобретать варианты с гладкой крышкой, поскольку их проще мыть).

Магистральные

Выпускаются из пластика и металла, похожи на мини-каналы, но имеют большие размеры. Используются для прокладки большого количества проводов. Имеют разную форму и всю необходимую фурнитуру для поворотов, подключений, углов и пр. Наиболее популярные размеры: 30*10 мм, 40*40, 80*60, 100*60, 120*100.

Плинтусный кабель-канал с отводками

Перфорированные

Перфорированный кабель канал – это современный профиль, который похож на обычный, но имеет перфорацию на основании. Благодаря этому он меньше весит, а провода не перегреваются даже при высоких токах из-за движения воздуха. Достоинства: малый вес, доступная цена, быстрый доступ к кабелям и возможность изгиба по любой поверхности. Имеют круглую, квадратную, прямоугольную форму. Выглядят достаточно интересно и могут использоваться для декорирования интерьеров.

Плинтусные

Устанавливаются либо на стыке потолка и стены, либо стены и пола. Заменяют обычный плинтус, сглаживают неровности и надежно защищают кабеля от повреждений. Провода закладываются в полости внутри коробов, сверху закрываются крышкой. Могут состоять из нескольких секций. Имеет ширину 50 и 70 мм, толщину 10-40 мм и более. Выпускается в различных цветах, изготавливается из металла и пластика, стойкий к повреждениям и перепадам температур. Крепится к стенам при помощи саморезов.

Гибкие

Выпускаются в виде гофры и цепей. Гофра представляет собой классический круглый кабель-канал для электропроводки, состоящий из элементов, соединенных друг с другом при помощи замков. Используется для протяжки кабелей через отверстия в перегородках в качестве обсадной трубки, для подвода кабеля к различным станкам и потребителям на производстве, прокладке проводов под утеплителем при строительстве домов и пр. Выпускаются в следующих размерах: 16 мм (диаметр), 20, 25, 50 мм. Первый вариант используется для прокладки тонких одиночных кабелей, второй – для подводки к розеткам или отдельным потребителям, третий – для соединения у щитков, четвертый – для защиты кабелей от повреждения при прокладке внутри зданий и шахт. Из достоинств можно выделить:

Можно придать любую форму, создать петли, изогнуть под нужным углом.
Хорошая изоляция для проводов, защита от перетирания и повреждения.
Отсутствие необходимости применять фурнитуру. Выпускается в бухтах. Длина кабель канала гибкого достигает 100-200 и более метров, поэтому сочленять его фактически не нужно.

Кабель-каналы – удобное и практичное средство, которое помогает проложить провода без штробления стен, потолка и пола. Их использование допускается ГОСТ и СНиП, поэтому никаких претензий со стороны проверяющих органов не возникнет. Подобрать устройства можно после того, как вы определите нужную длину и толщину канала. Берите его с запасом в 10-15%, а также не забывайте про фурнитуру.

Как проверить качество кабель-канала

При выборе кабельканала обращайте внимание на качество отливки и пластика. Стенки не должны быть очень тонкими, лоток должен быть жестким, хорошо держать форму

Второе на что нужно обратить внимание — на замок и на то, насколько хорошо он закрывается. Эти замки есть разной конструкции

Наиболее простые — одинарные. Они легко устанавливаются и снимаются, но при большом количестве кабелей не всегда способы удержать их.

Один из важных критериев — вид замка

Двойной замок более надежен, но тяжелее закрывается/открывается. В теплую погоду с ним бывает справиться проще — пластик более эластичный. В холодном помещении это может быть проблематичным. Тем не менее, стараются брать именно двойные замки, так как они более надежны.

Проверить качество кабель канала можно пару раз открыв/закрыв крышку. Если при этом трещин/повреждений нет, продукция нормальная.
