Подготовка и оценка возможностей
Перед началом работ я всегда оцениваю техническое состояние проводки в квартире. Важно понять, выдержит ли старый щиток дополнительную нагрузку. Для монтажа потребуются базовые навыки работы с электроинструментом и понимание принципов работы цепей. Сроки выполнения зависят от отделки: в «голом» бетоне работать проще, чем в отделке под ключ. Оптимально проводить монтаж до финальной отделки стен и потолка, чтобы скрыть все коммуникации.
Выбор кабелей и комплектующих

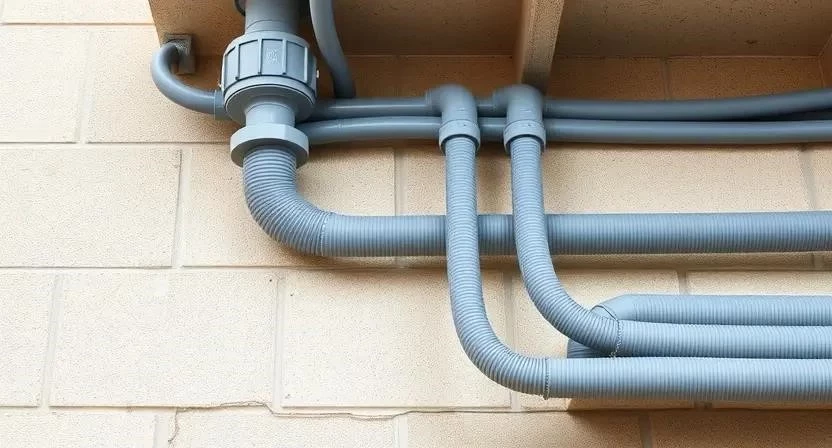

Для обеспечения безопасности я использую только негорючие материалы. Основным выбором станет кабель ВВГнг-LS с сечением 2.5 мм² для розеток и 1.5 мм² для освещения. Проводка обязательно укладывается в гофру, чтобы защитить изоляцию от механических повреждений и перепадов температур.
- Кабель ВВГнг-LS (сечение 1.5 и 2.5 мм²)
- Гофрированная труба (ПВХ или ПНД)
- Подрозетники для бетонных или гипсокартонных стен
- Выключатели с влагозащитой (если балкон не утеплен)
- Светодиодная лента или точечные светильники
- Распределительные коробки
- Клеммники Wago для надежных соединений
- Изолента ПВХ и стяжки нейлоновые
| Наименование | Количество (на 4 м²) | Примерная цена | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 10 м | 70 руб/м | 700 руб |
| Кабель ВВГнг-LS 3х1.5 | 10 м | 50 руб/м | 500 руб |
| Гофра 16 мм | 20 м | 15 руб/м | 300 руб |
| Подрозетник | 2 шт | 50 руб/шт | 100 руб |
| Светильники точечные | 3 шт | 300 руб/шт | 900 руб |

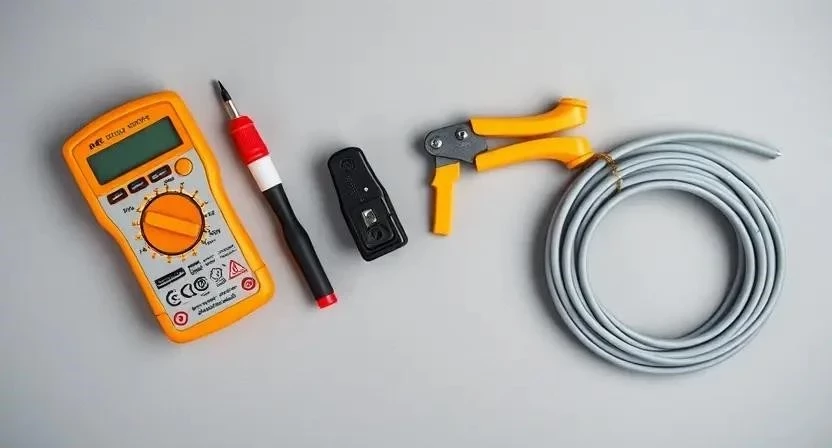

Инструментарий для электромонтажа
Правильный инструмент ускоряет работу в два раза и гарантирует точность соединений. Я рекомендую использовать профессиональный стриппер для зачистки проводов, чтобы не повредить жилу. Если бюджет ограничен, часть дорогого оборудования, например перфоратор, можно взять в аренду на выходные.
- Индикаторная отвертка — проверка наличия фазы
- Стриппер — быстрая зачистка изоляции
- Перфоратор — штробление и сверление отверстий
- Уровень — ровная установка розеток и выключателей
- Пассатижи — обрезка и скрутка проводов
- Мультиметр — проверка целостности цепи и вольтажа
- Канцелярский нож — работа с гофрой и изоляцией
| Инструмент | Функция | Способ приобретения |
|---|---|---|
| Перфоратор | Создание штроб и отверстий | Покупка / Аренда |
| Мультиметр | Диагностика сети | Покупка |
| Стриппер | Снятие изоляции | Покупка |
| Уровень | Выравнивание элементов | Покупка |
| Индикаторная отвертка | Поиск фазного провода | Покупка |
Организация рабочего пространства
Сначала я полностью очищаю балкон от старых вещей и мебели. Оконные рамы и пол застилаю плотной полиэтиленовой пленкой, так как бетонная пыль проникает повсюду. При штроблении обязательно открываю окна настежь и использую строительный пылесос. Это предотвращает попадание вредной взвеси в жилые комнаты.
Разметка и штробление стен
Я начинаю с разметки точек: розетки ставлю на высоте 30 см от пола, выключатель — на уровне 90 см. После этого приступаю к штроблению пазов под гофру. Важно резать штробы строго вертикально или горизонтально, чтобы избежать повреждения кабеля при будущем монтаже полок или карнизов. Из своего опыта скажу: всегда делайте штробу на 5 мм шире диаметра гофры, иначе проводка будет «выпирать» после заделки. После прорезки пазы очищаю от пыли и обрабатываю грунтовкой для лучшего сцепления со шпаклевкой.
Технология монтажа электропроводки
Процесс требует строгого соблюдения последовательности. Я всегда отключаю питание в щитке перед любыми манипуляциями с проводами. Для защиты органов дыхания использую респиратор, а для рук — плотные перчатки.
- Составление схемы электропроводки (30 мин).
- Выбор точки подключения к щитку или ближайшей комнате (1 час).
- Прокладка кабеля в гофре по штробам (3-4 часа).
- Установка и подключение распределительных коробок (2 часа).
- Монтаж подрозетников с помощью гипса или алебастра (2 часа).
- Подключение выключателей к линии освещения (1 час).
- Установка и подключение светильников (2 часа).
- Монтаж и заземление розеток (1 час).
- Проверка всей цепи мультиметром на отсутствие короткого замыкания (30 мин).
- Финишная отделка и установка декоративных панелей (от 1 дня).
| Этап работ | Время выполнения | Результат |
|---|---|---|
| Разметка и штробление | 5 часов | Готовые пазы в стенах |
| Прокладка кабеля | 4 часа | Провода в гофре закреплены |
| Монтаж коробок и розеток | 3 часа | Установлены точки вывода |
| Коммутация и сборка | 3 часа | Схема собрана и подключена |
| Тестирование | 1 час | Система исправна и безопасна |
Один раз я забыл оставить запас кабеля в подрозетнике (около 10-15 см), и в итоге пришлось переделывать соединение, так как провода не хватало для удобного подключения розетки. Теперь я всегда оставляю «хвосты» с запасом.
Особенности эксплуатации в неотапливаемых зонах
Балконы подвержены сильным перепадам температур и воздействию влаги. Конденсат может скапливаться внутри распределительных коробок, что ведет к окислению контактов. Поэтому я использую только герметичные коробки и кабель с маркировкой LS (low smoke), который не выделяет едкий дым при нагреве. Особое внимание уделяю противопожарной безопасности: никаких скруток, только клеммники или пайка с изоляцией.
Типичные промахи новичков
Многие пытаются сэкономить и совершают критические ошибки, которые могут привести к пожару. Я часто вижу последствия таких «решений» при вызове на доработку.
- Использование тонких проводов (0.75 мм²) для розеток, что ведет к перегреву.
- Полное отсутствие заземления, из-за чего корпус приборов может ударить током.
- Монтаж кабеля без гофры прямо в бетон или под отделку.
- Выбор слишком мощного автомата (например, 25А на тонкий провод), который не сработает при перегрузке.
- Игнорирование установки УЗО, которое должно мгновенно отключать сеть при утечке тока.
Смета на электромонтажные работы
Стоимость зависит от выбранных материалов и сложности доступа к щитку. Я рассчитал примерные затраты для стандартной лоджии. Когда я делал электрику другу, мы сэкономили около 5000 рублей, купив кабель оптом и выполнив штробление самостоятельно.
| Статья расходов | Цена своими руками | Цена с мастером |
|---|---|---|
| Материалы (кабель, гофра, розетки) | 2 500 руб | 2 500 руб |
| Штробление и прокладка | 0 руб | 3 000 руб |
| Монтаж и подключение | 0 руб | 2 000 руб |
| Установка автоматов в щитке | 0 руб | 1 500 руб |
| 2 500 руб | 9 000 руб |
Эксплуатация и проверка системы
После завершения всех работ я рекомендую раз в год проверять надежность затяжки контактов в розетках и выключателях. Со временем из-за температурных колебаний металл может «гулять», что приводит к ослаблению соединений. Помните, что на балконе нельзя использовать мощные обогреватели через дешевые удлинители. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет при условии правильного монтажа.
Беспроводные и модульные системы
Если штробить стены категорически нельзя, существуют альтернативы. Можно использовать беспроводные светильники на аккумуляторах с датчиками движения. Также популярны модульные трековые системы, которые крепятся к потолку на клипсы. Традиционный монтаж надежнее и дает больше возможностей, но беспроводные варианты идеальны для съемных квартир или легкого обновления интерьера.
Ответы на частые вопросы
Можно ли выводить розетку на неостекленный балкон?
Только если использовать специальные влагозащищенные розетки с классом защиты IP44 и выше, а также обязательно ставить УЗО.
Какой кабель выбрать для освещения?
Оптимально использовать ВВГнг-LS 3х1.5. Третья жила нужна для заземления, даже если светильник пластиковый.
Нужно ли ставить отдельный автомат на балкон?
Да, это правильно. Я рекомендую поставить автомат на 10А для света и 16А для розеток, чтобы при аварии на балконе не гасла вся квартира.
Как скрыть провода при отделке?
Лучший способ — штробление. Если стены слишком тонкие, используйте декоративные пластиковые кабель-каналы в цвет стен.
Можно ли использовать ПВС вместо ВВГ?
Не рекомендуется. ПВС — это гибкий шнур, он не предназначен для стационарной прокладки в стенах из-за более тонкой изоляции.
Какая высота установки розетки считается стандартной?
Обычно это 30 см от чистового пола, но если планируется рабочий стол, поднимайте до 80-90 см.
Что делать, если в доме нет заземления?
В таком случае установка УЗО становится обязательной, так как это единственный способ защиты человека от удара током при пробое изоляции.
