Монтаж системы обогрева пола требует точного расчета теплопотерь и правильного подбора оборудования. Обычно такие работы занимают от двух до четырех дней, а стоимость материалов для средней комнаты начинается от 7 000 рублей. Понимание того, как рассчитать мощность электрического теплого пола и установить терморегулятор, позволяет избежать переплаты за услуги монтажников и гарантирует энергоэффективность системы. Правильный подход к установке обеспечивает равномерный прогрев всей поверхности без перегрева кабеля.
Особенности подготовки к работе
Установка системы считается задачей средней сложности. Я всегда рекомендую приступать к ней, если у вас есть базовые навыки работы с электропроводкой и понимание принципов заземления. Основной этап работ должен приходиться на период после выравнивания основания, но строго до укладки чистового покрытия. Оптимально выделить выходные дни, чтобы успеть провести все замеры и дать стяжке или клею время на застывание.
Комплектация системы
Для качественного монтажа потребуется определенный набор компонентов. Я составил список того, что обязательно должно быть в закупке:
- Нагревательный кабель или инфракрасный мат
- Электронный или механический терморегулятор (термостат)
- Датчик температуры пола
- Гофрированная трубка для защиты датчика
- Подрозетник для установки термостата
- Медный монтажный провод (ВВГнг)
- Теплоизоляционный слой (пенополистирол или фольгированный материал)
- Монтажная лента для фиксации кабеля
Расход материалов напрямую зависит от площади помещения и выбранного типа нагревательного элемента.
| Материал | Расход на 1 м2 | Средняя цена за ед. | |
|---|---|---|---|
| Нагревательный мат | 1 шт. | 1 200 руб. | 6 000 руб. |
| Терморегулятор | 1 шт. на зону | 2 500 руб. | 2 500 руб. |
| Гофра (20 мм) | 0.5 м | 30 руб./м | 150 руб. |
| Теплоизоляция | 1 м2 | 400 руб. | 2 000 руб. |
| Плиточный клей | 4 кг | 600 руб./мешок | 1 200 руб. |
Инструментарий мастера
Без специального оборудования добиться точности невозможно. Я использую следующий набор инструментов:

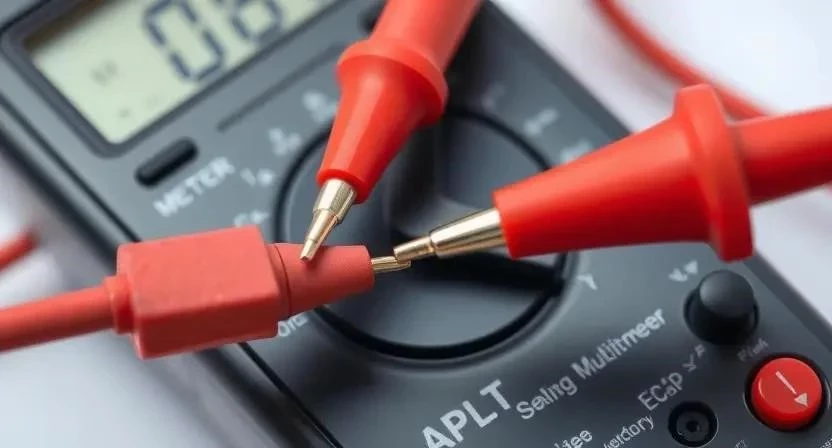

- Мультиметр — для проверки сопротивления кабеля и целостности цепи
- Стриппер — для аккуратного снятия изоляции с проводов
- Набор отверток (крестовая и плоская) — для подключения клемм
- Перфоратор — для штробления стен под проводку и установки подрозетника
- Строительный уровень — для проверки ровности основания
- Канцелярский нож — для подрезки изоляционных материалов
- Рулетка — для точной разметки площади укладки
Мультиметр — самый важный прибор. Его лучше купить один раз качественный, так как от этого зависит безопасность всей системы.
Первичная подготовка помещения
Работа начинается с полной очистки пола от строительного мусора, пыли и остатков старых покрытий. Я всегда убираю из комнаты лишнюю мебель и закрываю стены защитной пленкой, чтобы избежать загрязнений. Организую рабочее место так, чтобы доступ к электрощитку был свободным. Весь крупный мусор выношу сразу, чтобы он не мешал разметке и не попадал под стяжку.
Приведение поверхности в порядок
Основание должно быть идеально ровным. Если есть перепады более 5 мм, я выполняю выравнивание самонивелирующейся смесью. Затем укладываю слой теплоизоляции, который предотвращает уход тепла в плиту перекрытия. После этого поверхность обрабатывается грунтовкой в два слоя с интервалом в 2 часа — второй слой наношу перпендикулярно первому для лучшей адгезии. В стенах прорезаю штробы под проводку от пола до места установки терморегулятора.
Технология монтажа по шагам
Процесс установки требует строгого соблюдения последовательности. Я выполняю работу по следующему алгоритму:
- Разметка площади укладки (30-60 мин). Определяю зоны, где будет стоять мебель, чтобы не перегреть кабель под ней.

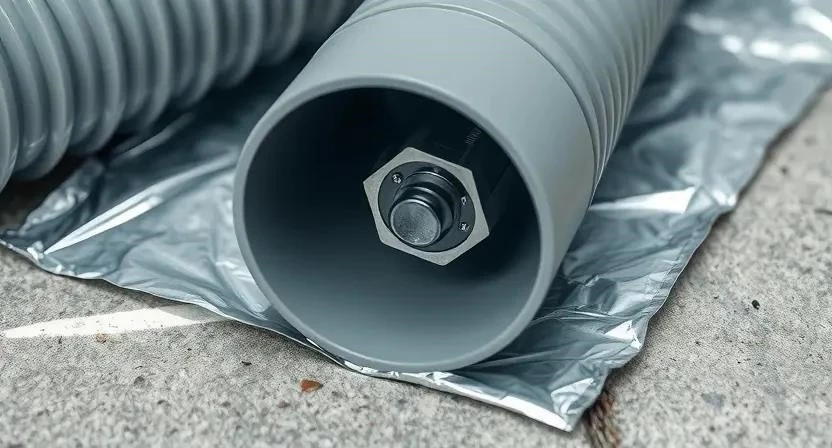

- Установка датчика температуры в гофре (20 мин). Гофра позволяет заменить датчик в будущем без вскрытия пола.
- Раскладка нагревательного элемента (1-3 часа). Раскладываю кабель или мат змейкой с равным шагом.
- Фиксация кабеля монтажной лентой (40 мин). Это исключает смещение провода при заливке.
- Подключение кабеля к выводам питания (30 мин). Использую специальные зажимы для надежного контакта.
- Монтаж подрозетника для терморегулятора (40 мин). Устанавливаю его на высоте 15-30 см от пола.
- Проверка сопротивления кабеля мультиметром (15 мин). Замеряю показатели до, во время и после укладки.
- Подключение терморегулятора к сети и датчику (30 мин). Соблюдаю полярность: фаза, ноль и заземление.
- Заливка стяжкой или укладка плитки (4-8 часов). Слежу, чтобы слой клея был равномерным.
- Первый запуск и проверка работоспособности (30 мин). Включаю систему и проверяю прогрев по зонам.
Однажды я решил сэкономить время и не проверил сопротивление кабеля перед заливкой плитки. В итоге обнаружил обрыв уже после застывания клея, и пришлось переделывать часть пола. Теперь я замеряю линию трижды: до раскладки, в процессе и перед финальным подключением.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Подготовка и грунтовка | 4-6 часов | Полное высыхание грунта |
| Разметка и укладка | 3-5 часов | Соблюдение шага кабеля |
| Электрические работы | 2-3 часа | Проверка мультиметром |
| Финишное покрытие | 1-2 дня | Соблюдение технологии клея |
| Пусконаладка | 1 час | Постепенный нагрев |
Технические нюансы и условия
На эффективность системы влияет влажность воздуха и температура в помещении. Если в комнате сквозняки, мощность пола нужно увеличивать на 10-15%. Я рекомендую выдерживать время высыхания стяжки до полного испарения влаги перед первым включением, иначе можно получить трещины. Важно проверить совместимость: мощность кабеля не должна превышать максимально допустимую нагрузку терморегулятора, иначе прибор просто сгорит.
Типичные ошибки при установке
Новички часто допускают промахи, которые приводят к поломке системы. Я выделил основные из них:
- Перехлест кабеля — это приводит к локальному перегреву и перегоранию жилы.
- Неправильный расчет мощности — пол либо не греет, либо потребляет слишком много энергии.
- Отсутствие заземления — создает риск поражения током, особенно в ванных комнатах.
- Установка датчика слишком близко к кабелю — термостат будет отключаться слишком рано.
- Включение системы сразу после укладки плитки — влага в клее может привести к короткому замыканию.
Я заметил, что многие ставят датчик температуры прямо вплотную к нагревательному проводу. В результате пол нагревается на пару градусов и тут же выключается, оставаясь холодным в остальной части комнаты.
Экономический расчет
Стоимость реализации проекта зависит от того, кто выполняет работы. Я подготовил сравнительную таблицу для площади 5 м2.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница |
|---|---|---|---|
| Материалы | 11 000 | 11 000 | 0 |
| Работа по монтажу | 0 | 6 000 | 6 000 |
| Электромонтаж | 0 | 3 000 | 3 000 |
| 11 000 | 20 000 | 9 000 |
Самостоятельный монтаж позволяет сэкономить около 9 000 рублей на небольшом помещении. Однако при найме профи вы получаете гарантию на работы.
Эксплуатация и уход
После завершения работ настройте термостат на комфортную температуру (обычно 22-26 градусов). Регулярно проверяйте настройки, особенно при смене сезона. Срок службы качественного кабеля составляет до 25 лет. При очистке пола используйте мягкие средства, избегая агрессивных растворителей, которые могут повредить покрытие.
Сравнение типов систем
Выбор типа пола зависит от целей и бюджета. Я лично проверял разные варианты и пришел к следующим выводам:
- Кабельный пол — надежен, подходит для стяжки, но требует времени на монтаж.

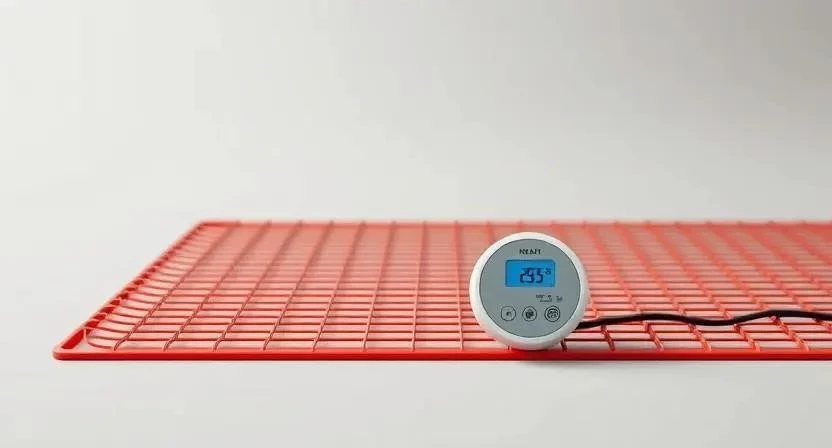

- Матовый пол — идеален под плитку, укладывается быстро, так как кабель уже зафиксирован.
- Инфракрасный пол — тонкий, можно класть под ламинат, но греет более локально.
- Механические термостаты — дешевые и простые, но не имеют точной настройки.
- Электронные термостаты — позволяют программировать график нагрева, что экономит до 20% электричества.
- Программируемые модели — самые дорогие, но максимально комфортные в использовании.
- Сенсорные панели — эстетичны, легко моются, идеально вписываются в современный интерьер.
Я перешел с механического регулятора на программируемый электронный и заметил, что счета за свет стали меньше, так как пол теперь не греет комнату в мое отсутствие на работе.
Расчет мощности по типу помещений
| Тип помещения | Рекомендуемая мощность | Особенности теплопотерь |
|---|---|---|
| Ванная комната | 150-180 Вт/м2 | Высокая влажность, плитка |
| Кухня | 120-150 Вт/м2 | Средние теплопотери |
| Гостиная | 100-130 Вт/м2 | Большая площадь, окна |
| Балкон (застекленный) | 180-220 Вт/м2 | Сильное охлаждение стен |
| Прихожая | 150-170 Вт/м2 | Постоянный приток холодного воздуха |
Безопасность при работе
Электрика не прощает ошибок. Обязательно используйте резиновые перчатки и защитные очки при штроблении стен. При работе с бетоном и грунтовкой надевайте респиратор. В электрощите обязательно установите отдельный автомат на линию теплого пола и устройство защитного отключения (УЗО) — это критически важно для безопасности, особенно в мокрых зонах. Никогда не включайте систему, если обнаружили повреждение изоляции кабеля.
Ответы на частые вопросы
Можно ли менять терморегулятор после заливки пола?
Да, сам блок управления меняется легко. Если же вышел из строя датчик температуры, его можно заменить только в том случае, если он был уложен в гофру.
Как рассчитать мощность на 1 м2?
Обычно берется среднее значение 150 Вт/м2. Для точного расчета нужно учесть материал пола и теплопотери помещения (окна, стены).
Что делать, если пол не греет?
Первым делом проверьте автомат в щитке и настройки термостата. Если питание есть, замерьте сопротивление кабеля мультиметром — если прибор показывает бесконечность, значит произошел обрыв.
Можно ли укладывать под ламинат?
Да, для этого лучше всего подходят инфракрасные пленки или специальные тонкие маты. Важно убедиться, что ламинат допускает подогрев (есть соответствующая маркировка).
Нужен ли отдельный автомат в щитке?
Да, это обязательно. Теплый пол работает длительное время под нагрузкой, поэтому выделенная линия с УЗО предотвратит перегрузку сети и защитит от удара током.
Как работает программируемый термостат?
Вы задаете расписание: например, с 7:00 до 9:00 и с 18:00 до 23:00 пол греется до 25 градусов, а в остальное время поддерживает поддерживающий режим 18 градусов.
Безопасно ли это в ванной комнате?
Абсолютно, если соблюдены нормы заземления, установлена качественная гидроизоляция и используется УЗО с током утечки не более 30 мА.
