Монтаж электросети в деревянном каркасе требует строгого соблюдения норм ПУЭ из-за высокой горючести материалов. Ошибка в выборе кабеля или неправильное соединение проводов может привести к возгоранию за считанные минуты. Средняя стоимость материалов для небольшого дома начинается от 40 000 рублей, а время выполнения работ занимает от 7 до 14 дней. Грамотная электрика в каркасном доме обеспечивает долговечность здания и безопасность жильцов.
Особенности подготовки к электромонтажу
Специфика каркасного строительства заключается в наличии пустот между стойками и обшивкой, что упрощает скрытый монтаж. Однако дерево подвержено усадке и гниению, поэтому все трассы должны быть защищены. Я всегда начинаю с изучения ПУЭ, чтобы не допустить нарушений в сечении проводов и заземлении. Оценка сложности работ зависит от количества точек освещения и мощности электроприборов. Для выполнения монтажа потребуются базовые навыки работы с электроинструментом и понимание принципов распределения нагрузки по фазам.
Подбор комплектующих для сети

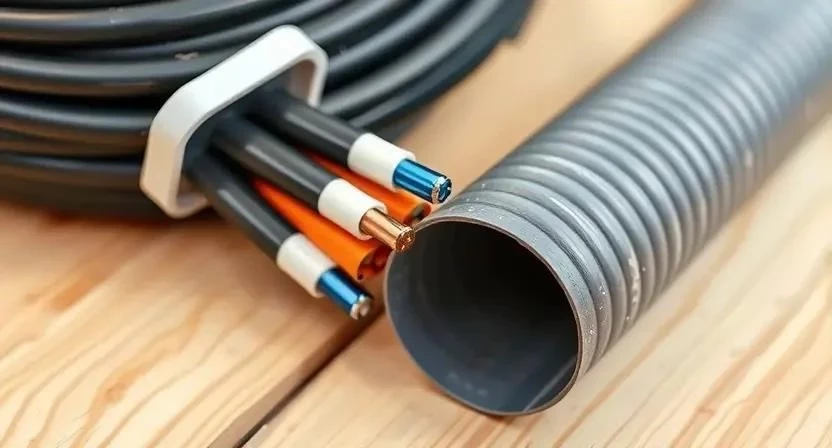

Для обеспечения пожарной безопасности используется только негорючий кабель. Я рекомендую выбирать ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Помимо этого, необходимы защитные оболочки и качественная автоматика для щитка.
- Кабель ВВГнг-LS сечением 2.5 мм² для розеток.
- Кабель ВВГнг-LS сечением 1.5 мм² для освещения.
- Гофрированная труба ПВХ или ПНД (негорючая).
- Подрозетники для гипсокартона или дерева.
- Автоматические выключатели подходящего номинала.
- Устройства защитного отключения (УЗО).
- Заземляющий контур из стальных уголков.
- Клеммники WAGO или винтовые зажимы.
| Наименование | Рекомендуемый тип | Расход на м² (примерно) | Средняя цена |
|---|---|---|---|
| Кабель | ВВГнг-LS | 3-5 м | от 60 руб/м |
| Гофра | ПВХ негорючая | 2-4 м | от 15 руб/м |
| Подрозетник | Пластиковый | 0.2 шт | от 40 руб/шт |
| Автомат | Модульный | — | от 300 руб/шт |
| УЗО | Дифференциальный | — | от 800 руб/шт |

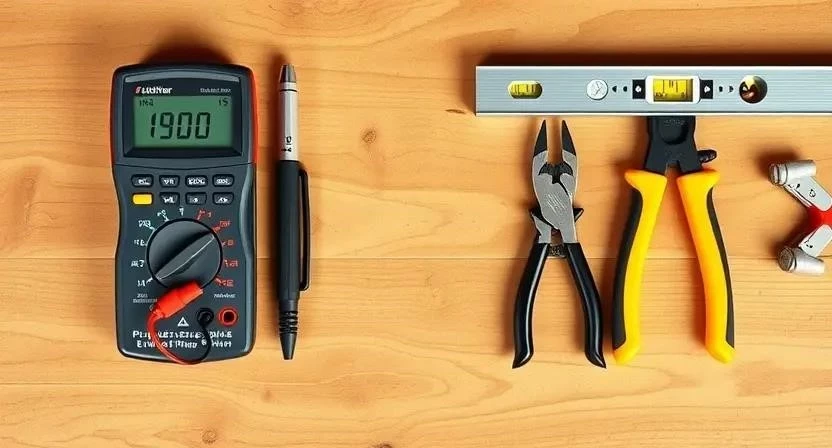

Оснащение мастера
Правильный набор инструментов ускоряет процесс и гарантирует точность соединений. Для работы с деревом и пластиком не всегда нужен тяжелый инструмент, но точность измерений критична.
- Перфоратор для отверстий в перекрытиях.
- Шуруповерт для фиксации гофры и щитка.
- Стриппер для быстрой зачистки изоляции.
- Мультиметр для проверки цепей и напряжения.
- Уровень для ровной установки розеток.
- Пассатижи и кусачки.
- Лестница-стремянка.
| Инструмент | Назначение | Важность |
|---|---|---|
| Перфоратор | Сверление отверстий | Обязательно |
| Стриппер | Снятие изоляции | Желательно |
| Мультиметр | Диагностика сети | Обязательно |
| Уровень | Разметка точек | Обязательно |
| Пассатижи | Зажим и обрезка | Обязательно |

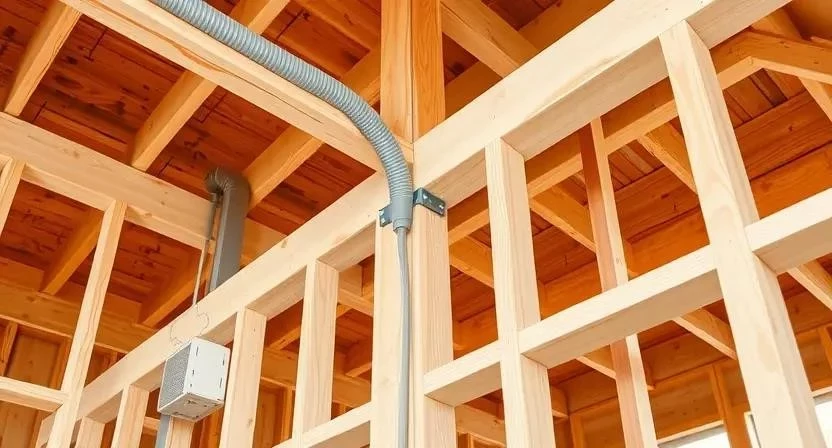

Планирование точек и трасс
Сначала я определяю расположение всех розеток, выключателей и светильников на плане дома. Это позволяет рассчитать точный метраж кабеля и избежать лишних петель. Трассы прокладываются максимально коротким путем, обходя места установки мебели. Несущие элементы каркаса, такие как стойки и балки, защищаются от повреждений при сверлении. Все отверстия под кабель делают строго перпендикулярно оси балки, чтобы не ослабить конструкцию.
Работа с основанием и каркасом
Важно проверить влажность древесины перед монтажом, так как сырое дерево может вызвать коррозию металлических элементов щитка или привести к гниению в местах плотного прилегания гофры. Я заметил, что очистка мест прохода кабелей от опилок и мусора предотвращает скопление горючего материала в пустотах. Под места установки электрощита и распределительных коробок подготавливаются ровные площадки. Для этого я использую стамеску или специальный фрезер, чтобы коробки не выпирали из стены.
Технология скрытого монтажа
Процесс электромонтажа разделен на четкие этапы. Для безопасности используйте защитные очки и перчатки при сверлении и работе с кабелем. Помещения должны проветриваться при использовании химических герметиков.
- Составление детальной схемы электропроводки (4 часа).
- Монтаж заземляющего контура из стальных электродов (6 часов).
- Установка основного распределительного щита в сухом месте (8 часов).
- Прокладка магистральных линий по перекрытиям с использованием клипс (12 часов).
- Монтаж вертикальных линий в стойках каркаса (10 часов).
- Одевание негорючей гофры на кабели в зонах риска и проходах (8 часов).
- Установка подрозетников в стены и фиксация их гипсом (6 часов).
- Соединение проводов в распределительных коробках через клеммники (8 часов).

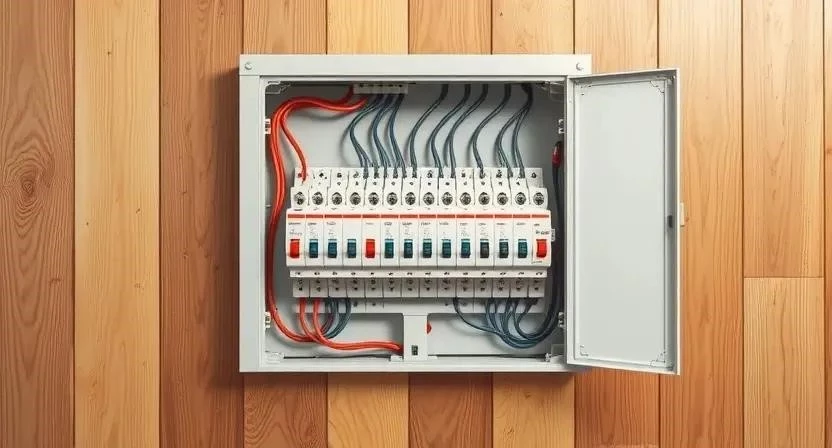

- Подключение автоматических выключателей и УЗО в щитке (4 часа).
- Тестирование всех цепей под нагрузкой с помощью мультиметра (4 часа).
- Маркировка каждой линии в щитке для удобства обслуживания (2 часа).
- Финальная проверка целостности изоляции мегаомметром (2 часа).
| Этап | Время | Особенности |
|---|---|---|
| Схема и разметка | 4-6 ч | Точность до сантиметра |
| Заземление | 6-8 ч | Глубина заложения электродов |
| Прокладка кабеля | 20-30 ч | Отсутствие натяжения провода |
| Сборка щитка | 8-12 ч | Соблюдение номиналов автоматов |
| Тестирование | 4-6 ч | Проверка на короткое замыкание |
Я использовал метод прокладки кабеля с небольшим запасом в каждой коробке (15-20 см). Это позволяет легко заменить участок провода при необходимости. В деревянных балках отверстия делают в средней трети высоты, чтобы не нарушить несущую способность дерева.
Технические тонкости установки
Следовательно, особое внимание уделяется сечению кабеля: для силовых розеток использую только 2.5 мм², для освещения — 1.5 мм². При проходе через деревянные балки кабель обязательно помещается в гофру, чтобы исключить трение об острые края дерева. Температурные зазоры оставляют в местах прохода через внешние стены, чтобы избежать конденсата. Все материалы должны быть совместимы: пластик гофры не должен вступать в реакцию с антисептиком, которым обработан каркас.
Типичные промахи при прокладке
Часто новички пытаются сэкономить на безопасности, что в каркасном доме недопустимо. Я рекомендую избегать следующих ошибок:
- Прокладка кабеля без гофры в местах прохода через дерево.
- Использование дешевых кабелей с заниженным сечением жил.
- Отказ от заземления или создание «мнимого» заземления.
- Перегрузка одной линии слишком большим количеством розеток.
- Установка автоматов с завышенным номиналом, которые не сработают при перегрузке.
Один раз я видел, как мастер проложил кабель прямо по верхней грани балки без защиты. В итоге при монтаже гипсокартона саморез пробил изоляцию, что привело к короткому замыканию. Никогда не допускайте такого!
Смета на электромонтажные работы
Финансовая сторона вопроса зависит от площади дома и сложности проекта. Самостоятельный монтаж позволяет сэкономить на оплате услуг специалиста, но требует наличия инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | |
|---|---|---|---|
| Материалы | 45 000 | 45 000 | 45 000 |
| Работа | 0 | 35 000 | 35 000 |
| Расходники | 3 000 | 3 000 | 3 000 |
| 48 000 | 83 000 | 83 000 | |
| Экономия | 35 000 | — | — |
Эксплуатация и обслуживание
После завершения работ сеть требует регулярного контроля. Я считаю правильным раз в год проверять затяжку винтовых соединений в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Каждые два года рекомендую проводить осмотр сети тепловизором — это позволит обнаружить перегрев контактов до того, как начнется пожар.
Другие способы организации сети
Существуют альтернативы скрытому монтажу, которые могут подойти под определенный дизайн. Например, открытая проводка в стиле лофт с использованием винтажных кабелей в тканевой оплетке. Для максимальной защиты в зонах с повышенной влажностью или риском механических повреждений я применяю металлорукав. Также сейчас популярны беспроводные системы управления освещением, которые позволяют минимизировать количество штроб и прокладок кабеля к выключателям.
Ответы на популярные вопросы
Нужна ли гофра в каждой комнате?
Да, в каркасном доме гофра защищает кабель от грызунов и механических повреждений, а также служит дополнительным барьером при задымлении.
Какой кабель выбрать для улицы?
Для наружных работ используйте ВВГнг-LS в ПНД-трубе или специальный бронированный кабель, чтобы избежать повреждения изоляции почвой или влагой.
Как часто ставить розетки?
Я рекомендую ставить розетки каждые 2-3 метра вдоль стен, учитывая расстановку мебели, чтобы не использовать удлинители.
Можно ли использовать алюминиевые провода?
Категорически нет. В каркасном доме допустим только медный кабель из-за его гибкости и лучшей проводимости.
Зачем нужно УЗО?
УЗО мгновенно отключает питание при утечке тока, что спасает человека от удара электричеством и предотвращает искрение.
Где лучше ставить электрощит?
В сухом, доступном месте, обычно в прихожей или техническом помещении, подальше от источников воды.
Можно ли объединять освещение и розетки на один автомат?
Нет, это грубое нарушение. Освещение и силовые линии должны быть разнесены по разным группам защиты.
