Монтаж электрики в ванной комнате считается самым рискованным этапом отделочных работ из-за сочетания воды и тока. Ошибки здесь могут привести к короткому замыканию или поражению электричеством, поэтому работы требуют строгого соблюдения регламентов. В среднем правильный электромонтаж в санузле занимает от 3 до 5 дней, а стоимость базового комплекта материалов начинается от 12 000 рублей. Чтобы всё работало надежно, важно изучить все нормы безопасности и IP-защита для каждого устройства.
Нормативная база и принципы зонирования
Я всегда начинаю работу с изучения ПУЭ, ГОСТ Р 50571.11-96 и СП 276.1325800.2016. Эти документы четко определяют, что можно ставить в мокрых зонах, а что категорически запрещено. Главная идея здесь — разделить помещение на зоны по степени воздействия влаги. Чем ближе оборудование к источнику воды, тем выше должен быть класс защиты IP.
Зонирование выглядит следующим образом: зона 0 — это внутренний объем ванны или душевого поддона; зона 1 — пространство над ванной или поддоном до высоты 2,25 м; зона 2 — область в радиусе 60 см от границ зоны 1; зона 3 — всё остальное пространство, которое считается относительно сухим.
| Зона | Описание | Требуемый IP | Разрешенное оборудование |
|---|---|---|---|
| Зона 0 | Внутри ванны/душа | IPX7 и выше | Только низковольтные приборы (12В) |
| Зона 1 | Стена над ванной (до 2.25м) | IPX4 / IPX5 | Светильники с защитой, вентиляторы |
| Зона 2 | 60 см от зоны 1 | IPX4 | Розетки с крышками, светильники |
| Зона 3 | Остальная часть комнаты | IPX2 / IPX4 | Обычные выключатели, розетки |
| Общая | Весь санузел | — | Обязательное наличие УЗО |
Подбор материалов для проводки

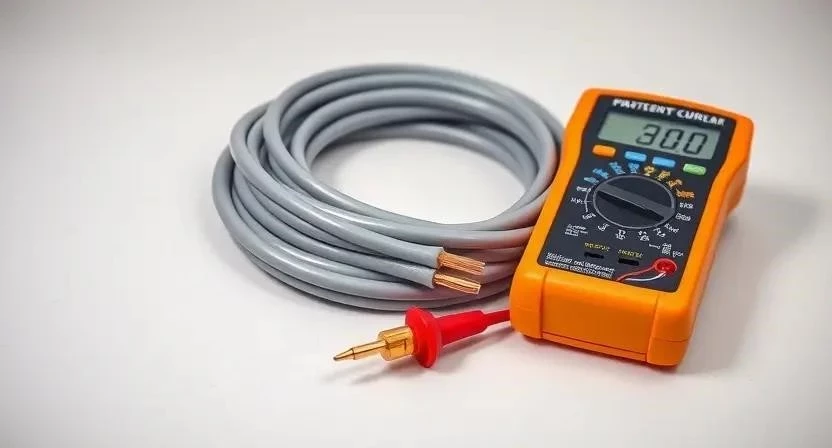

Для прокладки кабеля я использую только медные провода с двойной изоляцией. Оптимальный выбор — ВВГнг-LS (не поддерживает горение, с низким дымовыделением) или NYM. Для силовых линий розеток беру сечение 2,5 мм², для освещения — 1,5 мм². Важно, чтобы все элементы питания имели соответствующую маркировку IP.
- Кабель ВВГнг-LS 3х2,5 (для розеток)
- Кабель ВВГнг-LS 3х1,5 (для света)
- Подрозетники влагостойкие
- УЗО (устройство защитного отключения) на 30 мА
- Дифференциальный автомат

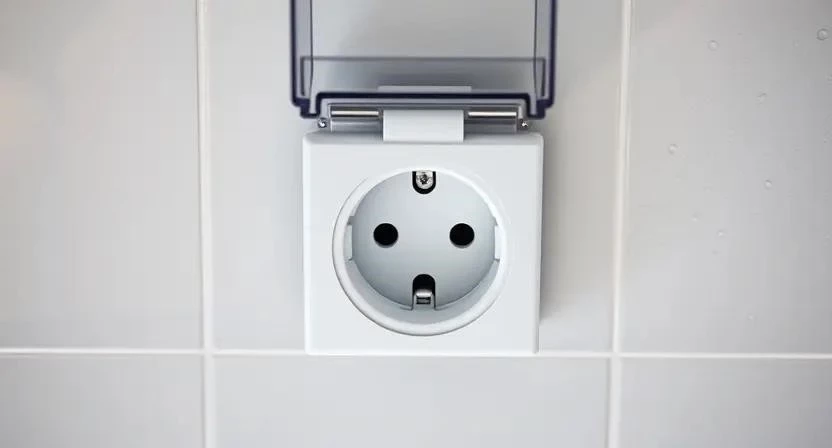

- Розетки с классом защиты IP44 и выше
- Выключатели с защитными шторками
- Герметичные распределительные коробки
- Гофрированная труба ПВХ (для защиты кабеля)
| Материал | Рекомендуемый тип/IP | Примерный расход на 4м2 | Цена (средняя) |
|---|---|---|---|
| Кабель ВВГнг-LS | 3х2,5 / 3х1,5 | 25-40 метров | 1500 — 3000 руб. |
| УЗО | 30 мА, тип А | 1 шт. | 1200 — 2500 руб. |
| Розетка | IP44 (с крышкой) | 2-3 шт. | 400 — 900 руб./шт. |
| Светильник | IP65 (влагозащищенный) | 2-4 шт. | 800 — 2000 руб./шт. |
| Гофра | ПВХ 16-20 мм | 15-20 метров | 500 — 1000 руб. |
Инструментарий мастера
Качественный инструмент сокращает время работы и исключает ошибки. Я всегда использую диэлектрические ручки на отвертках, чтобы избежать случайного удара током при проверке линий. Для работы с кабелем незаменим стриппер — он снимает изоляцию, не повреждая жилу.
- Мультиметр (для прозвонки цепей)
- Индикаторная отвертка
- Кусачки и бокорезы
- Стриппер для зачистки проводов
- Обжимные клещи (кримпер)
- Перфоратор с буром по бетону
- Штроборез с пылесосом
- Строительный уровень и рулетка
Организация пространства и разметка
Перед тем как брать в руки инструмент, я провожу полный демонтаж старой проводки, если она была. Стены очищаются от старой краски или плитки. Затем начинается самый ответственный этап — разметка. Я отмечаю границы зон влажности прямо на стенах маркером.
Места установки розеток и выключателей определяются исходя из расположения раковины, стиральной машины и зеркала. Распределительные коробки планирую только в зоне 3, подальше от брызг и пара.
Подготовка стен под монтаж
Штробление — процесс грязный и шумный, поэтому обязательно использую респиратор и очки. Прорезаю две параллельные линии штробореза, затем выбиваю середину перфоратором. Глубина штробы должна быть такой, чтобы кабель в гофре полностью уходил в стену и не выпирал после штукатурки.
Для подрозетников сверлю отверстия коронкой. Я всегда проверяю края штроб и отверстий на наличие острых сколов бетона — если их оставить, изоляция кабеля может перетереться со временем. Однажды я забыл проверить одну штробу, и через год обнаружил микротрещину на оболочке провода, хорошо, что УЗО сработало вовремя.
Пошаговый процесс установки электрики
Монтаж выполняю строго по технологии, чтобы система была надежной. Весь процесс разделяю на четкие этапы.
- Разработка схемы (2-3 часа). Рисую план расположения всех точек с учетом зон IP.
- Штробление и сверление (4-6 часов). Создаю каналы для кабелей и посадочные места под коробки.
- Прокладка кабелей (3-5 часов). Затягиваю ВВГнг-LS в гофру и укладываю в штробы.
- Установка подрозетников (2 часа). Фиксирую их на гипсовый раствор строго по уровню.
- Монтаж распределительных коробок (1-2 часа). Устанавливаю их только в сухой зоне 3.
- Сборка щитка (2-3 часа). Подключаю УЗО и дифавтоматы.
- Установка оконечных устройств (3 часа). Монтирую влагозащищенные розетки и выключатели.

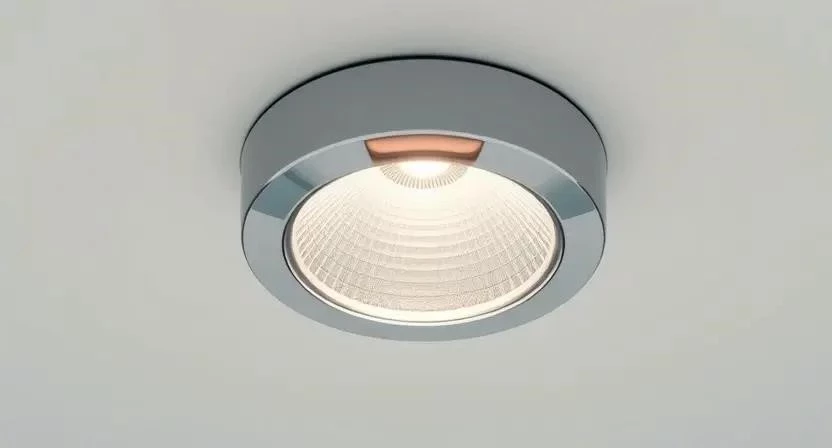

- Монтаж освещения (2 часа). Устанавливаю светильники IP65 в зонах 1 и 2.
- Подключение и заземление (2 часа). Соединяю все жилы, проверяю контакт заземления.
- Тестирование (1 час). Проверяю работу УЗО кнопкой «Тест» и мультиметром.
| Зона | Действие | Время (ориентир) | Нюанс |
|---|---|---|---|
| Зона 3 | Монтаж коробок и УЗО | 4-5 часов | Максимальная сухость |
| Зона 2 | Установка розеток IP44 | 2-3 часа | Герметизация примыканий |
| Зона 1 | Монтаж света IP65 | 2 часа | Проверка уплотнителей |
| Общая | Прозвонка и тесты | 1-2 часа | Проверка срабатывания УЗО |
Технологические тонкости и безопасность

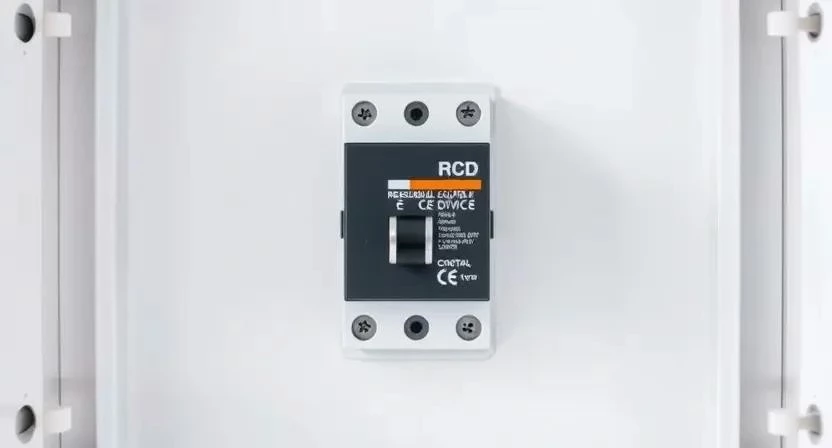

Самый важный элемент безопасности — УЗО с током утечки не более 30 мА. Оно мгновенно отключит питание, если произойдет пробой на корпус прибора. Я никогда не экономлю на этом узле. Все металлические части (трубы, каркасы) должны быть заземлены для уравнивания потенциалов.
При монтаже слежу, чтобы температура в помещении была не ниже +5°C, иначе изоляция кабеля может стать хрупкой. Все соединения в коробках делаю с помощью клемм или сварки, никаких скруток в ванной! Места ввода кабеля в светильники и розетки дополнительно обрабатываю силиконовым герметиком.
Меры безопасности:
— Работаю только при полностью отключенном питании в щитке.
— Использую респиратор при штроблении бетона.
— Не допускаю попадания воды в открытые подрозетники во время отделки.
— Проверяю отсутствие напряжения индикатором перед каждым касанием провода.
Типичные ошибки новичков
Часто вижу, как люди пытаются сэкономить и ставят обычные розетки, просто «прикрыв» их пластиковой крышкой. Это опасно, так как внутри корпуса скапливается конденсат. Также распространенная ошибка — установка выключателя прямо у входа в душевую зону.
- Игнорирование зон: установка розетки в зоне 1. Решение: перенос в зону 2 или 3.
- Отсутствие УЗО: использование только обычных автоматов. Решение: установка УЗО на 30 мА.
- Обычный кабель: использование ПВС вместо ВВГнг-LS. Решение: полная замена проводки.
- Плохое заземление: отсутствие жилы заземления в цепи. Решение: прокладка трехжильного кабеля.
- Открытые коробки: размещение распаечных узлов в зоне 1 или 2. Решение: перенос в зону 3.
Я однажды столкнулся с тем, что заказчик установил светильник IP20 над ванной. При первом же включении душа из-за пара внутри лампы произошло замыкание. Пришлось всё переделывать, заменив прибор на IP65.
Финансовый расчет и экономия
Стоимость электрики зависит от площади и количества точек. Если делать всё самому, можно сэкономить на оплате услуг мастера, но нужно иметь подходящий инструмент. Я заметил, что самостоятельное штробление экономит около 5 000 — 8 000 рублей, но требует много сил.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (база) | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 15 000 — 25 000 | 15 000 — 25 000 |
| Расходники (буры, диски) | 2 000 | 0 (входит в работу) | -2 000 |
| 14 000 | 27 000 — 37 000 | 13 000 — 23 000 |
Эксплуатация и уход
После завершения работ система требует минимального, но регулярного внимания. Раз в месяц я нажимаю кнопку «Тест» на УЗО. Если автомат не щелкнул и не отключил ток — значит, устройство вышло из строя и его нужно срочно менять.
Также рекомендую раз в полгода осматривать уплотнительные резинки на розетках и светильниках. Со временем они могут рассохнуть, что приведет к потере герметичности. Срок службы качественного электрооборудования в ванной составляет около 15-20 лет при соблюдении норм IP.
Современные альтернативы и улучшения
Сегодня можно пойти дальше базовых норм и внедрить системы «умного дома». Очень рекомендую установить датчики протечки, которые автоматически обесточат розетки при попадании воды на пол. Это дополнительный уровень защиты, который спасает от катастроф.
Также популярны умные розетки с влагозащитой, которыми можно управлять со смартфона, и светодиодные ленты с IP67 для контурной подсветки потолка. Такие решения не только красивы, но и безопасны, так как работают на низком напряжении (12В или 24В).
Ответы на частые вопросы
Что означают цифры в степени защиты IP?
Первая цифра — защита от твердых частиц и пыли, вторая — от проникновения воды. Например, IP44 означает защиту от брызг с любого направления.
Можно ли ставить розетки в зоне 1?
Категорически нет. В этой зоне запрещены любые розетки, только влагозащищенные светильники и вентиляторы.
Какое УЗО выбрать для ванной?
Оптимально — с током утечки 30 мА и типом А (реагирует и на переменный, и на пульсирующий ток).
Нужно ли заземлять светильники?
Да, если корпус светильника металлический, заземление обязательно для предотвращения удара током при пробое.
Какую степень защиты IP выбрать для светильника над душем?
Минимум IP44, но я советую ставить IP65 для полной уверенности в герметичности.
Можно ли использовать обычный кабель в ванной?
Нет, нужен кабель с двойной изоляцией и негорючей оболочкой, например, ВВГнг-LS.
Где устанавливать распаячные коробки?
Только в зоне 3, вдали от источников влаги, чтобы избежать конденсации внутри коробки.
Что такое уравнивание потенциалов?
Это соединение всех металлических частей (труб, ванны) в одну общую сеть заземления, чтобы между ними не возникло разности потенциалов.
Чем грозит неправильная электрика в ванной?
Коротким замыканием, пожаром или смертельным поражением током при контакте с водой или мокрой стеной.
Как проверить степень защиты IP при покупке?
Ищите маркировку на корпусе или в паспорте изделия. Если надписи нет, а цена подозрительно низкая — скорее всего, защиты нет.
