Подведение электричества к дачному участку начинается с анализа доступной мощности и получения технических условий от энергосбытовой компании. Обычно стандартный лимит составляет 15 кВт, чего хватает для большинства бытовых нужд. Процесс оформления документов и монтажа может занять от нескольких недель до нескольких месяцев. Правильно организовать возможность подключить свет от столба — значит обеспечить безопасность дома и стабильную работу техники.
Подготовка и базовые знания
Перед тем как закупать кабель, я всегда советую детально изучить ПУЭ (Правила устройства электроустановок). Это база, которая убережет от штрафов и пожаров. Первым делом нужно определить необходимую мощность в кВт, исходя из списка будущих электроприборов. После этого подается заявка в электросети для получения ТУ (технических условий). В этом документе прописаны все требования к точке подключения и типу оборудования. Без согласования с энергосбытом любые работы по подключению будут считаться незаконными.
Комплектация материалов
Для качественного монтажа потребуется набор специализированных компонентов. Я подбираю материалы с запасом, чтобы не ездить в магазин по три раза за день.
- Самонесущий изолированный провод (СИП) — для воздушной линии.
- Кабель ВВГнг — для внутренней разводки и ввода в дом.
- Автоматические выключатели — для защиты от перегрузок.
- УЗО (устройство защитного отключения) — защита людей от удара током.
- Распределительный щиток — корпус для всей автоматики.
- Счетчик электроэнергии — прибор учета (согласно ТУ).
- Анкерные зажимы — для надежной фиксации СИП.
- Проникающие зажимы («орехи») — для соединения проводов.
- Гофрированная труба — защита кабеля при вводе в стену.
- Изолента и стяжки — расходные материалы для фиксации.
Примерный расчет материалов для стандартного подключения:
| Наименование | Расход (примерно) | Цена за ед. (средняя) | |
|---|---|---|---|
| СИП 2х16 | 25 метров | 120 руб/м | 3000 |
| ВВГнг 3х2.5 | 30 метров | 110 руб/м | 3300 |
| Автомат 25А | 3 шт. | 400 руб/шт. | 1200 |
| УЗО 30мА | 1 шт. | 1500 руб/шт. | 1500 |
| Щиток на 12 модулей | 1 шт. | 1200 руб/шт. | 1200 |
Инструментарий мастера

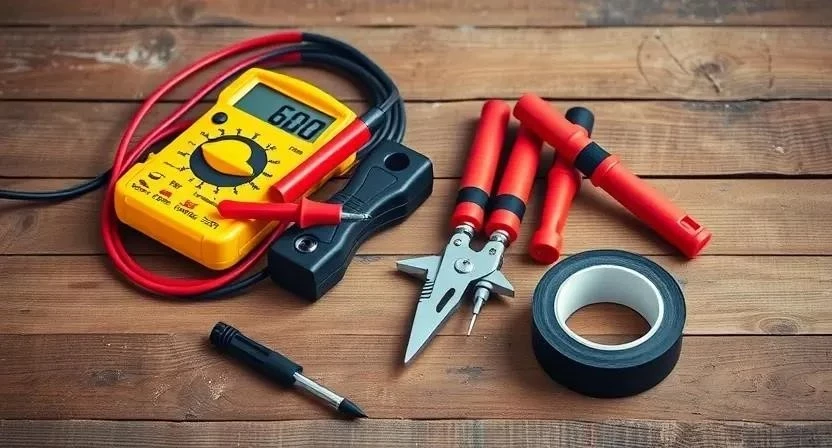

Без правильного инструмента работа превратится в мучение. Я использую только проверенный ручной и электроинструмент.
- Перфоратор — сверление отверстий в бетоне столба или кирпиче стен.
- Кусачки (бокорезы) — обрезка проводов и зачистка изоляции.
- Стриппер — аккуратное снятие изоляции без повреждения жил.
- Мультиметр — проверка напряжения, прозвонка цепей и фазировка.
- Лестница-стремянка — безопасный доступ к консоли столба.
- Набор отверток (шлиц, крест) — затяжка винтовых соединений.
- Строительный уровень — установка щитка строго по вертикали.
Организация пространства
Сначала я определяю место установки щитка. Он должен быть доступен для осмотра инспектором электросетей и находиться в сухом месте. Трасса ввода в дом размечается так, чтобы кабель не пересекался с ветками деревьев или другими коммуникациями. Вокруг столба расчищается зона от кустарника и мусора, чтобы обеспечить свободный доступ к консоли и безопасно работать с лестницей.
Подготовка поверхностей и опор
Стена под щиток выравнивается, если есть сильные перепады, иначе корпус будет перекошен. В стене бурятся отверстия для ввода кабеля под небольшим уклоном в сторону улицы — это нужно, чтобы конденсат не затекал внутрь помещения. Если расстояние от столба до дома большое, я устанавливаю промежуточные опорные конструкции из дерева или металла. Особое внимание уделяю заземлителю: забиваю стальной уголок или стержень в грунт на глубину до 2.5 метров, чтобы обеспечить надежный отвод тока.
Технология монтажа по шагам
Работа выполняется строго последовательно. Я всегда напоминаю: сначала безопасность, затем монтаж. Обязательно используйте перчатки и защитные очки при сверлении.
- Подача заявки и получение ТУ. (Срок: 1-2 месяца). Оформление документов в энергосбыте.
- Выбор и установка опорного столба. (Время: 4-6 часов). Монтаж бетонного или металлического столба с консолью.
- Монтаж вводного кабеля (СИП). (Время: 2-3 часа). Протяжка провода от магистрали к дому.

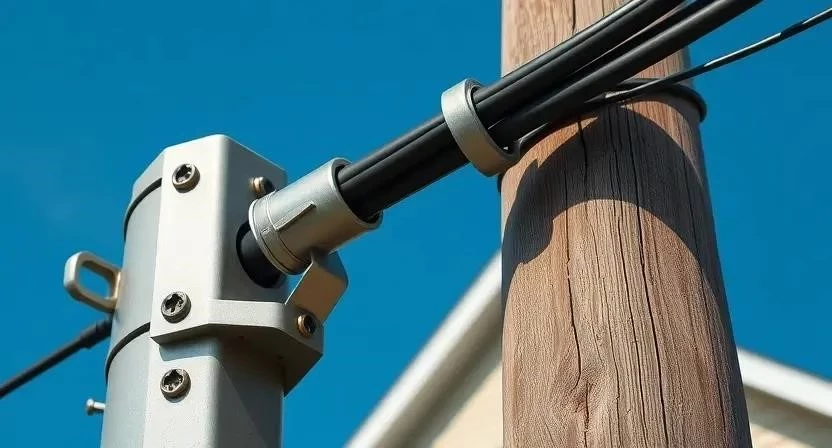

- Установка анкерных зажимов. (Время: 1 час). Натяжка провода, чтобы он не провис ниже нормы.

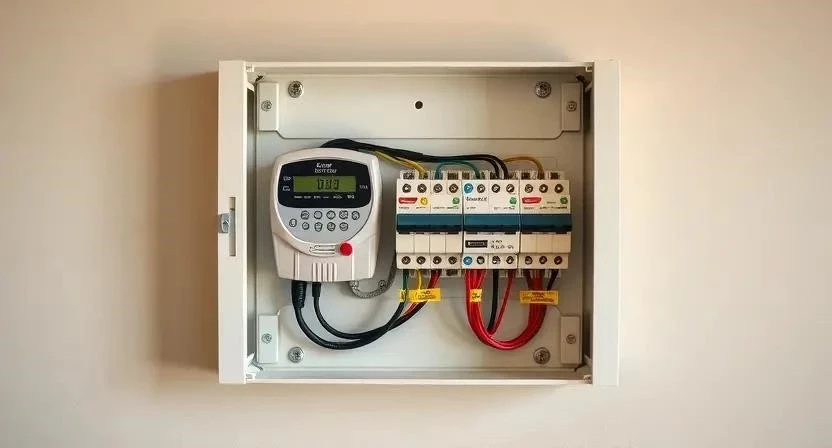

- Монтаж вводного щитка. (Время: 2 часа). Крепление корпуса на столбе или стене дома.
- Установка счетчика. (Время: 1 час). Монтаж прибора учета согласно схеме из ТУ.
- Установка автомата и УЗО. (Время: 1.5 часа). Сборка схемы защиты.
- Обустройство заземления. (Время: 3-5 часов). Забивка контура и подключение к шине заземления.
- Подключение к внутренней сети. (Время: 2 часа). Переход с СИП на ВВГнг через зажимы.
- Проверка напряжения. (Время: 30 мин). Замер мультиметром, проверка фазировки.
- Тестирование под нагрузкой. (Время: 1 час). Включение мощных приборов для проверки стабильности.
- Пломбировка. (Срок: по согласованию). Вызов инспектора и подписание акта допуска.
Однажды я монтировал ввод на старом участке, где владелец решил сэкономить и не поставил анкерные зажимы, а просто привязал СИП проволокой. После первой же сильной зимы с обледенением провод просто вырвало из креплений вместе с куском стены. Теперь я всегда настаиваю на использовании профессиональных зажимов.
Технические нюансы
Высота подвеса провода над проезжей частью должна быть не менее 6 метров, над пешеходными дорожками — 3.5 метра. Это требование безопасности, которое строго проверяют. Выбираю сечение провода исходя из нагрузки: для 15 кВт оптимально использовать СИП 2х16. Помню, что кабель работает в разных температурных режимах, поэтому изоляция должна быть устойчива к ультрафиолету. Для защиты дорогой техники в доме я всегда ставлю реле напряжения — оно отключит питание, если в сети случится скачок до 280В.
Типичные ошибки новичков
Многие пытаются сэкономить, но в электрике это опасно. Вот что я чаще всего вижу на объектах:
- Отсутствие заземления. Самая грубая ошибка. Без него УЗО не будет работать эффективно, а корпус стиральной машины может «биться током».
- Слишком тонкий кабель. Использование ПВС или тонкого ВВГ ведет к нагреву жил и падению напряжения.
- Щиток в сыром месте. Установка в подвале без гидроизоляции приводит к окислению контактов и коротким замыканиям.
- Игнорирование УЗО. Без него утечка тока в старой проводке может стать фатальной.
- Неправильный натяг СИП. Слишком сильный натяг приводит к обрыву жил при морозе, слишком слабый — к опасным провисам.
Помню случай, когда сосед решил поставить щиток прямо под навесом, который протекал. Через год все автоматы внутри покрылись зеленым налетом окислов, и свет начал мигать. Пришлось переделывать всё с нуля и менять оборудование.
Финансовый расчет
Стоимость подключения зависит от удаленности столба и выбранного оборудования. Сравним два варианта реализации.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Комментарий |
|---|---|---|---|
| Материалы и кабель | 12 000 | 12 000 | Закупка по среднему прайсу |
| Госпошлины и ТУ | 5 000 | 5 000 | Фиксированные платежи |
| Работа по монтажу | 0 | 15 000 | Сборка щита, натяжка СИП |
| Заземление (работа) | 0 | 4 000 | Забивка контура |
| 17 000 | 36 000 | Экономия при самострое — 19к |
Сравнение типов подключения:
| Характеристика | Временное подключение | Постоянное подключение |
|---|---|---|
| Цель | Стройка, временные нужды | Постоянное проживание |
| Срок оформления | Быстро (упрощенно) | Долго (полный пакет ТУ) |
| Надежность | Средняя (временные щитки) | Высокая (стационарный ввод) |
| Стоимость | Низкая | Выше за счет материалов |
| Срок службы | 1-2 года | 20+ лет |
Эксплуатация и уход
После того как свет появился, работа не заканчивается. Раз в год, желательно осенью, я проверяю затяжку всех винтовых контактов в щитке. От перепадов температур металл «гуляет», и контакт может ослабнуть, что приведет к искрению. Осматриваю изоляцию кабеля СИП после зимы — нет ли трещин или повреждений от упавших веток. Также раз в квартал нажимаю кнопку «Тест» на УЗО, чтобы убедиться, что устройство срабатывает мгновенно.
Альтернативные решения
Если официальное подключение затягивается, можно использовать другие варианты. Бензиновые генераторы выручают при стройке, но они шумные и требуют топлива. Солнечные панели подходят для освещения и зарядки гаджетов, но не потянут электроплиту или бойлер. Для стройки часто делают временный переносной щиток с одним автоматом, который подключается к ближайшему столбу по согласованию с соседом. Я однажды использовал связку «генератор + аккумулятор», пока ждал пломбировку счетчика, и это позволило закончить отделку вовремя.
Ответы на частые вопросы
Можно ли подключиться к столбу без разрешения?
Категорически нет. Это незаконное подключение. Вас оштрафуют, а линию могут просто отключить без предупреждения.
Какой кабель лучше для улицы?
Только СИП. Он специально разработан для воздушных линий, имеет двойную изоляцию и не боится солнца и мороза.
Что делать, если не хватает выделенной мощности?
Подавать заявку на увеличение мощности в энергосбытовую компанию. Самовольное увеличение нагрузки приведет к постоянным срабатываниям вводного автомата.
Обязательно ли ставить УЗО на даче?
Да. На дачах часто высокая влажность, а техника может быть старой. УЗО спасет жизнь при утечке тока.
Как выбрать заземлитель?
Оптимально использовать стальной уголок 50х50 мм или специальный медный стержень. Главное — достичь слоя влажной почвы.
Можно ли использовать обычный ПВС вместо СИП?
Нет. ПВС не рассчитан на растяжение и быстро разрушается под воздействием ультрафиолета.
Сколько времени занимает официальное подключение?
От 1 до 4 месяцев в зависимости от региона и загруженности сетей.
Как проверить правильность монтажа самому?
С помощью мультиметра проверить напряжение между фазой и нулем (должно быть ~230В) и между фазой и землей. Также проверить срабатывание УЗО кнопкой «Тест».
