Организация электросети в гараже требует четкого планирования точек питания и освещения. Обычно такие работы занимают около 40 рабочих часов. Стоимость базовых материалов для среднего помещения начинается от 10 000 рублей. Правильная электрика в гараже своими руками исключает риск короткого замыкания при работе с мощным инструментом. Это основа безопасности любого мастера.
Подготовка к электромонтажным работам
Я всегда советую сначала трезво оценить свои навыки. Если вы никогда не держали в руках мультиметр, лучше пригласить знакомого специалиста для контроля. Сложность работ оценивается как средняя, но она требует предельной внимательности к деталям. По времени закладывайте минимум три полноценных выходных. Монтаж лучше проводить в сухую погоду, чтобы избежать лишней влажности в помещении.

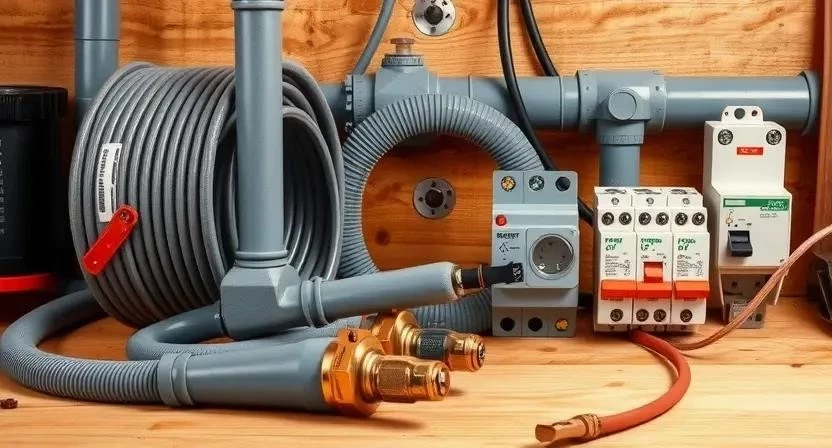

Перечень необходимых материалов
Для надежной сети я использую только проверенные компоненты. Важно выбирать кабель с индексом «нг» (не поддерживающий горение). Для розеток подходит сечение 2.5 мм², а для света достаточно 1.5 мм². Все оборудование должно иметь соответствующий класс защиты от пыли и влаги.
- Кабель ВВГнг 3х2.5 (для силовых линий)
- Кабель ВВГнг 3х1.5 (для освещения)
- Гофротруба ПВХ или ПНД (диаметром 16-20 мм)
- Розетки с защитой IP44 или IP54
- Светодиодные влагозащищенные светильники
- Автоматические выключатели на разные линии
- Устройство защитного отключения (УЗО)
- Распределительные коробки с крышками
- Монтажные клипсы и дюбель-хомуты
| Материал | Кол-во (на 20 м2) | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 30 м | 1.5 м | 70 руб/м | 2100 руб |
| Кабель ВВГнг 3х1.5 | 20 м | 1.0 м | 50 руб/м | 1000 руб |
| Гофротруба | 50 м | 2.5 м | 20 руб/м | 1000 руб |
| Розетка IP44 | 5 шт | 0.25 шт | 400 руб/шт | 2000 руб |
| Светильник LED | 4 шт | 0.2 шт | 800 руб/шт | 3200 руб |
Инструментарий для электромонтажа
Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Я не рекомендую экономить на стриппере, так как обычный нож часто повреждает жилу кабеля. Для работы в яме обязательно понадобится хороший фонарь и лестница-стремянка.
- Перфоратор (для штробления и отверстий)
- Стриппер (для быстрой зачистки изоляции)
- Набор отверток с разными насадками
- Мультиметр (для проверки фазы и прозвонки)
- Строительный уровень (для ровной установки розеток)
- Лестница-стремянка (для потолочных работ)
- Защитные очки и перчатки
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Монтаж гофры и штробы | Обязательно | 5000 руб |
| Стриппер | Снятие изоляции | Желательно | 800 руб |
| Мультиметр | Тестирование цепей | Обязательно | 1500 руб |
| Уровень | Разметка точек | Обязательно | 600 руб |
| Отвертки | Затяжка контактов | Обязательно | 1200 руб |
Очистка и планирование пространства
Сначала я выметаю весь мусор из помещения. Пыль сильно мешает точной разметке. Отмечаю карандашом на стенах будущие точки расположения розеток и выключателей. Важно, чтобы розетки для инструмента находились на высоте 1-1.2 метра от пола. Это избавит от необходимости постоянно нагибаться. Поверхности защищаю пленкой в зонах, где будет много бетонной крошки.
Подготовка стен и ямы к прокладке
Если стены бетонные, использую штроборез. Такой метод гораздо чище, чем работа обычным перфоратором. В смотровой яме обязательно проверяю стены на влажность. При обнаружении сырости наношу слой гидроизоляции. В местах крепления гофротрубы использую грунтовку. Это обеспечивает лучшую адгезию раствора с поверхностью стены. Для открытого монтажа выбираю качественные кабель-каналы из ударопрочного пластика.
Пошаговый алгоритм монтажа проводки
Процесс требует строгого соблюдения последовательности. Я разделяю силовые и осветительные линии на разные автоматы для удобства обслуживания.
- Составление схемы (2 часа). Рисую план всех точек питания и освещения.

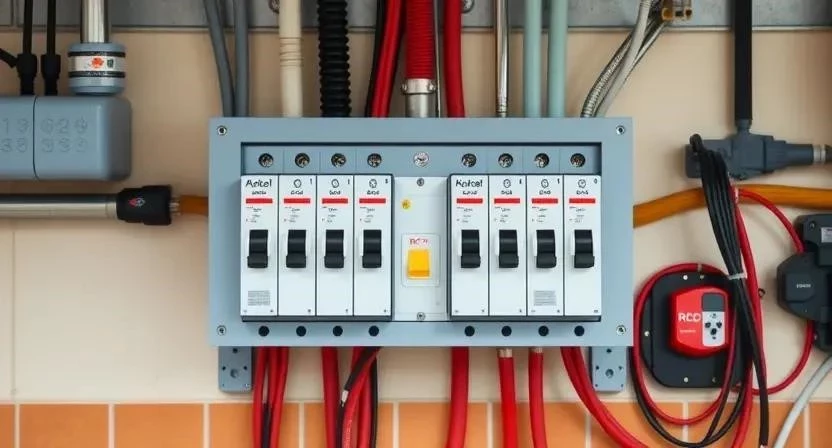

- Установка щитка (3 часа). Монтирую распределительный короб на входе в гараж.
- Монтаж защиты (2 часа). Устанавливаю УЗО и автоматические выключатели.
- Прокладка магистрали (5 часов). Тяну основной кабель от щитка к распределительным коробкам.
- Линии для розеток (4 часа). Прокладываю провода к точкам установки инструмента.

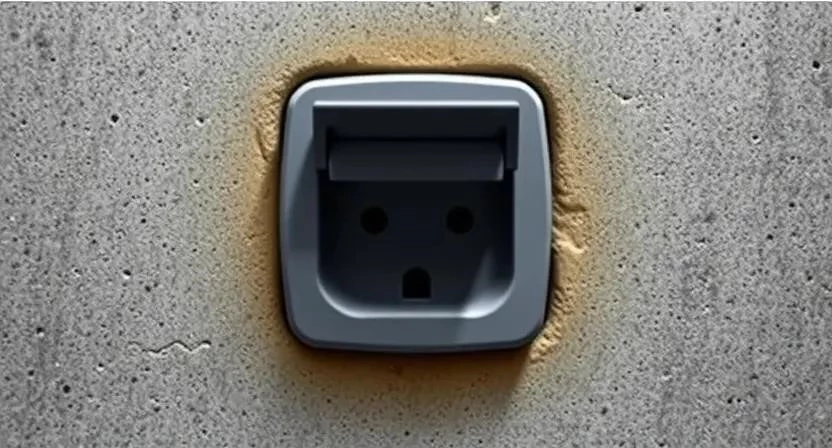

- Монтаж розеток (3 часа). Устанавливаю влагозащищенные блоки IP44.
- Линии освещения (4 часа). Монтирую проводку к потолочным светильникам.
- Проводка в яме (4 часа). Прокладываю герметичный кабель в гофре по стене ямы. Однажды я забыл герметизировать ввод в яму, и конденсат начал капать прямо на провода. Теперь использую только специальные герметичные кабельные вводы.

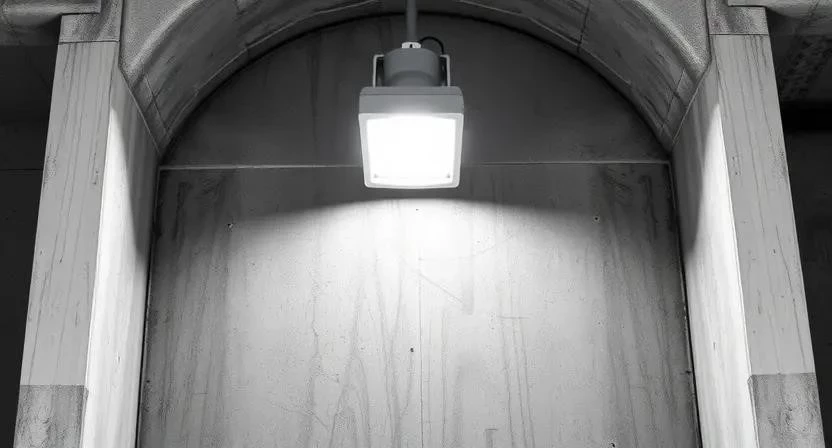

- Свет в яме (3 часа). Устанавливаю влагостойкие LED-светильники.
- Подключение выключателей (2 часа). Монтирую клавиши управления светом.
- Заземление (4 часа). Соединяю систему с контуром заземления.
- Тестирование (2 часа). Проверяю все соединения мультиметром и подаю напряжение.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и схема | 2 ч | Учет расположения верстака |
| Монтаж щитка и УЗО | 5 ч | Строгое разделение фаз |
| Прокладка кабелей | 13 ч | Использование гофры ПВХ |
| Установка приборов | 12 ч | Проверка IP-защиты |
| Заземление и тест | 6 ч | Замер сопротивления |
Технические нюансы и требования
В гараже всегда повышенная влажность. Поэтому я выбираю оборудование с классом защиты не ниже IP44. Зимой дешевая изоляция может стать хрупкой и треснуть. Если использую скрытый монтаж с заливкой штроб стяжкой, жду полного высыхания раствора 7-10 дней. Только после этого подаю напряжение в сеть. Это исключает риск короткого замыкания из-за остаточной влаги в бетоне.
Типичные ошибки новичков
Многие пытаются сэкономить на мелочах, что приводит к серьезным проблемам. Я часто вижу одни и те же промахи у начинающих мастеров.
- Использование тонких проводов (1.5 мм²) для мощных станков.
- Отказ от установки УЗО, что смертельно опасно в сырой яме.
- Монтаж обычных бытовых светильников в смотровую яму.
- Заземление системы через трубу водопровода или отопления.
- Отсутствие гофротрубы при прокладке кабеля по бетону.
Мой сосед использовал тонкий провод 0.75 мм для сварочного аппарата. Изоляция расплавилась буквально за десять минут работы. Пришлось переделывать всю линию.
Расчет затрат на электромонтаж
Самостоятельный монтаж позволяет существенно сэкономить. Я потратил на материалы около 12 000 рублей. При найме профи стоимость работы составила бы примерно столько же.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабели и гофра | 3100 | 3100 | 0 |
| Автоматика и УЗО | 4000 | 4000 | 0 |
| Розетки и свет | 5200 | 5200 | 0 |
| Работа электрика | 0 | 12000 | 12000 |
| 12300 | 24300 | 12000 |
Я сэкономил около 12 тысяч рублей, выполнив работу самостоятельно. Однако за это пришлось заплатить двумя свободными выходными.
Эксплуатация и уход за сетью
Раз в полгода я затягиваю винтовые контакты в щитке. От вибраций и перепадов температур соединения ослабевают. Плафоны светильников протираю от масляного налета раз в месяц. Это возвращает яркость освещения. Раз в два года рекомендую проверять целостность изоляции с помощью мегомметра, особенно в зоне смотровой ямы.
Варианты исполнения монтажа
Существует два основных пути. Поверхностный монтаж в ПВХ-трубах выполняется быстрее. Его проще обслуживать или изменять при перестановке верстака. Скрытый монтаж выглядит эстетичнее, но требует штробления стен. Для освещения ямы иногда ставят аккумуляторные лампы. Однако стационарный свет гораздо надежнее и обеспечивает лучшую видимость при ремонте авто.
Часто задаваемые вопросы
Какое сечение провода выбрать?
Для розеток используйте ВВГнг 3х2.5 мм², для освещения — ВВГнг 3х1.5 мм². Это стандарт безопасности.
Можно ли использовать обычные удлинители?
Только временно. Постоянное использование удлинителей в гараже ведет к перегреву и пожароопасности.
Как защитить проводку от грызунов?
Используйте металлическую гофру или стальные трубы в местах прохода кабеля через фундамент.
Какой свет лучше для ямы?
Оптимальный вариант — светодиодные влагозащищенные линейные светильники с индексом IP65.
Меры безопасности
Работа с электричеством требует строгого соблюдения правил. Всегда отключайте вводной автомат перед началом работ. Используйте диэлектрические перчатки и очки для защиты глаз при сверлении. При работе с химией или грунтовкой обеспечьте проветривание помещения. Категорически запрещено работать с электроинструментом в сырой одежде или босиком на бетонном полу. Помните, что заземление — это не рекомендация, а обязательное требование безопасности.
