Какие бывают кабель каналы: их классификация и размеры. простые советы электрика

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

  • напольный плинтус с отдельными секциями для слаботочных проводов;
  • потолочный материал;
  • конструкции кабель-каналов на пол с защитой от механического воздействия;

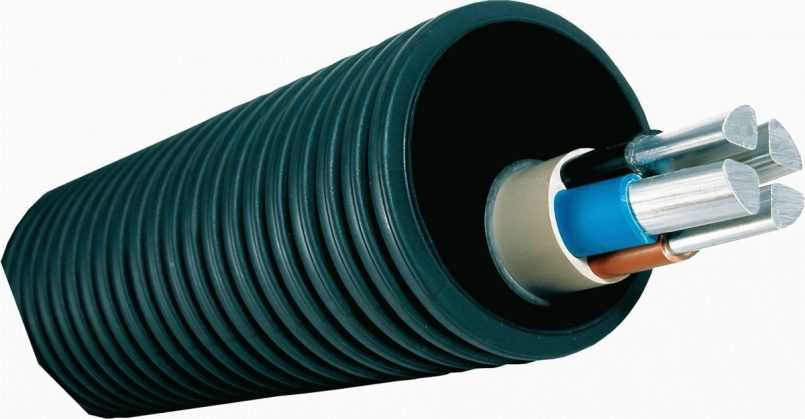

  • гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

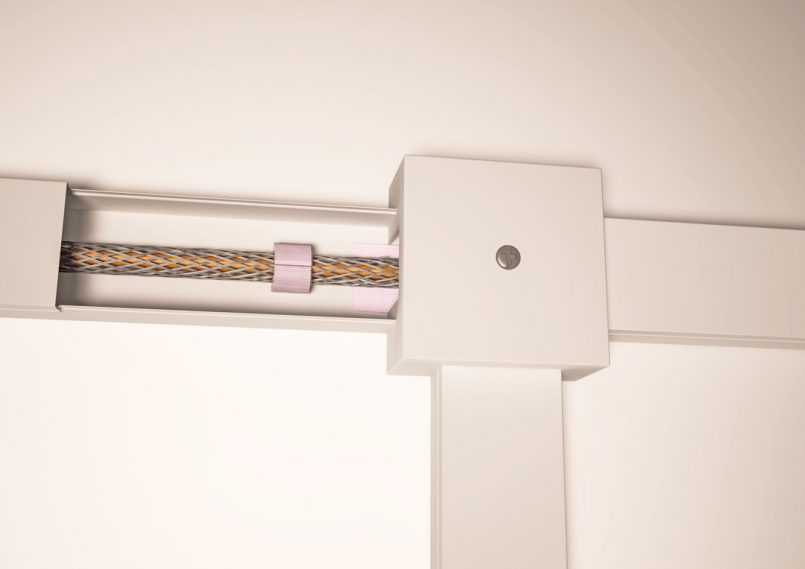

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

  • напольные;
  • перфорированные;
  • гибкие;
  • магистральные;
  • прозрачные;
  • лестничные;
  • мини-кабели;
  • парапетные;
  • плинтусные;
  • угловые;
  • проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

  1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
  2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
    • гибкость;
    • влагоустойчивость;
    • прочность;
    • мягкость;
  3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

  1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
  2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.

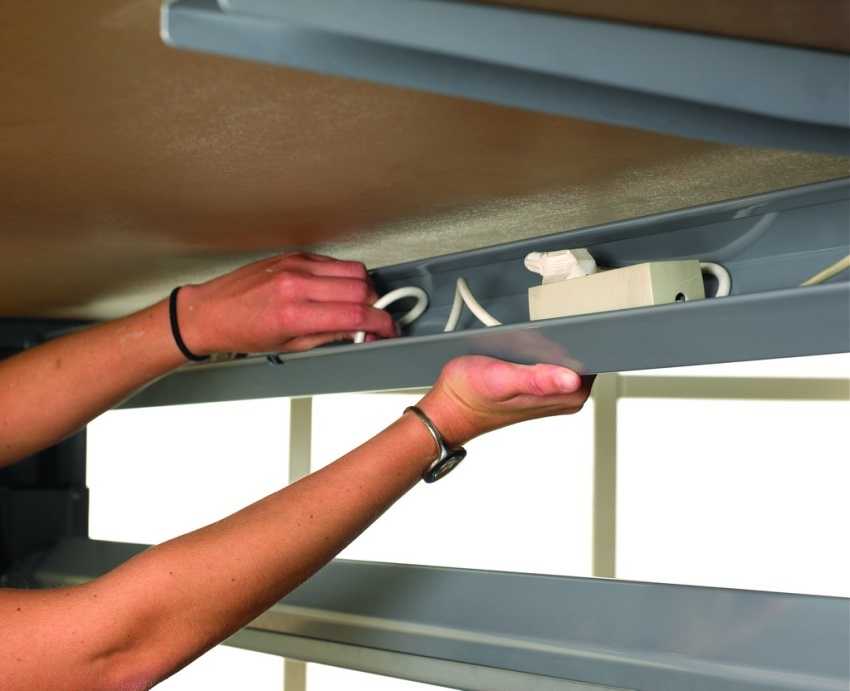

  3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

  • светлые;
  • белые;
  • цветные;
  • под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

  • заглушки;
  • соединительные углы;
  • т-образные углы;
  • л-образные углы;
  • внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

  • DKC;
  • ОМиС;
  • АСКО;
  • Теко;
  • ИЭК;
  • Moll;
  • Legrand;
  • Replast;
  • ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

  1. Сертификат Ростеста.
  2. Повышенный уровень пылевлагозащиты.
  3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

  1. Закруглённая форма.
  2. Эстетичный вид.
  3. Изготовлен из экологически чистых материалов.

Тонкости выбора

На какие характеристики следует ориентироваться при выборе пластиковых кабель- каналов? Сперва необходимо определиться с размерами изделий. Стоит учесть, что провода должны располагаться внутри специальных емкостей достаточно свободно. Также не стоит забывать о небольшом запасе, который, возможно, будет полезен в будущем.

Важно! Если прокладка осуществляется вдоль потолка, стоит сделать короб большего размера. Вертикальные отводы к выключателям и розеткам должны быть меньше

При выборе длины кабель- канала стоит не только соотнести ее с показателями на схеме здания, но и добавить 20%. Это необходимо для того, чтобы при возможной порче изделий не докупать недостающие элементы.

Особенности выбора кабель- канала по размеру:

  • Не имеет смысла монтировать кабель- канал большего сечения, чем необходим для размещения определенных проводов. Также не рекомендуется использовать чехол небольшого размера при монтаже десятка кабелей. Идеально, если будет оставлен небольшой запас для 2- 3 проводов.
  • Чтобы коробки имели более эстетичный вид, короба должны иметь больший размер, чем отводы на розетки (если они не находятся непосредственно на пути канала).

Перед выбором цвета кабель- канала стоит присмотреться к дизайну помещений, в которых он будет проложен. Современные изделия отлично сочетаются с любыми стилями интерьера. Широкий цветовой ряд и богатый выбор оформления позволяют купить цветные кабель- каналы для различных решений. Часто выбор падает на черный цвет.

Если короб выбирается для электропроводки, следует позаботиться о приобретении необходимой фурнитуры, которая прилагаются к коробам. В этом случае монтаж окажется достаточно простым. Также за счет этого можно повысить внешнюю привлекательность трассы. Декоративные кабель- каналы можно приобрести в любом специализированном магазине.

Совет! Крышка кабель- канала должна легко закрываться. Если для этой цели понадобится применять специальные инструменты, пластик можно легко повредить.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

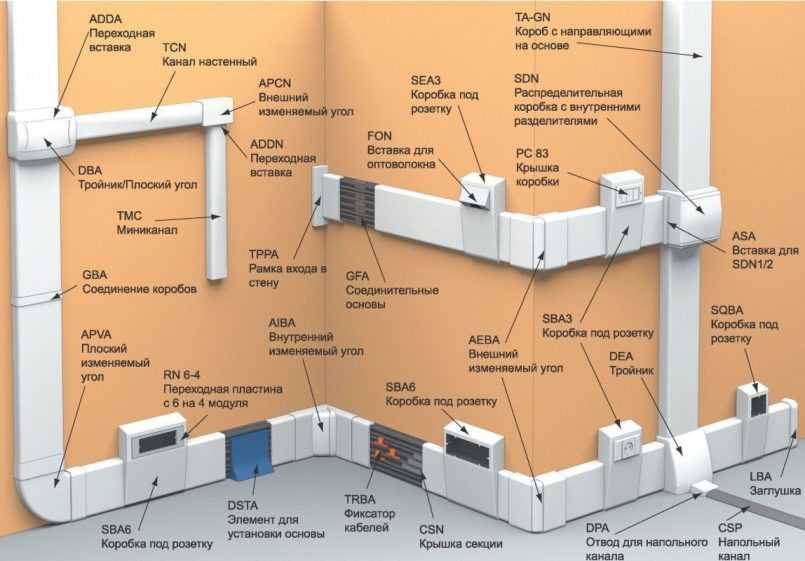

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

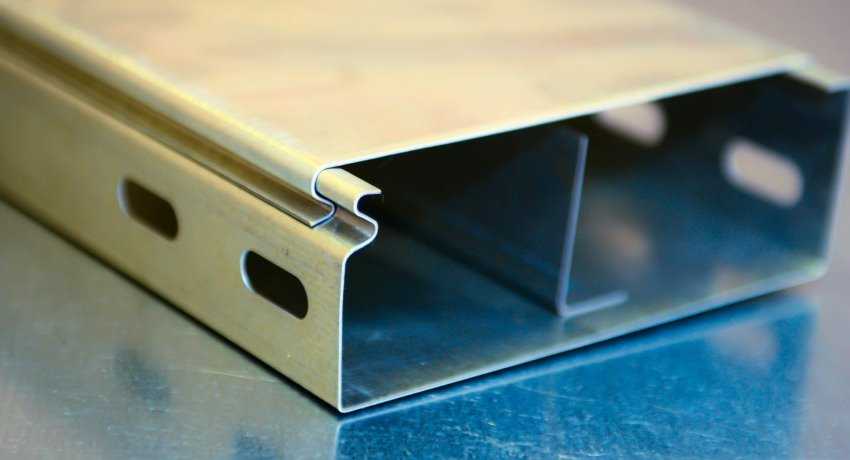

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

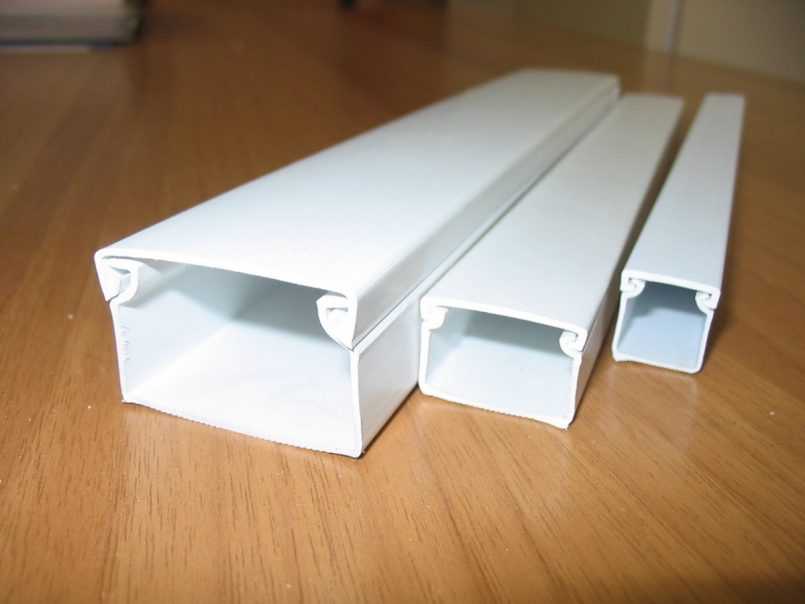

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль Размер (ширина × высота), мм Полезное сечение, мм2 Толщина стенок, мм
 12х12  130
 15х10  135  1
 16х16  230  1
 20х10  180  1
 25х16  360  1,1
 25х25  563  1,1
 40х16  576  1,3
 40х25  900  1,3
 40х40  1440  1,3
 60х40  2160  1,7
 60х60  3240  1,7
80х40 2880 1,7
80х60 4320 1,7
100х40 3600 2
100х60 5400 2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

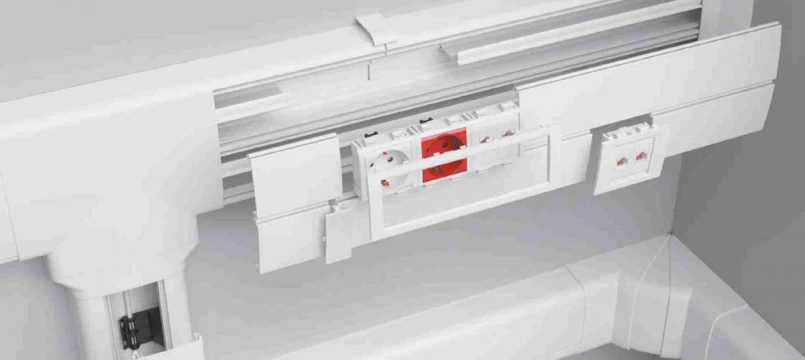

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Классификация кабель-каналов

Кабель-каналы различаются по 4 основным параметрам:

  1. По способу монтажа и расположения в пространстве. Есть напольные, настенные, для монтирования на улице. В отдельную категорию стоит отнести подвесные каналы – их прокладывают по воздуху. В отличии от обычных, их конструкция дополнена подвесами и опорными стойками.
  2. По материалу изготовления. Встречаются: пластиковые (преимущественно используется ПВХ), алюминиевые, оцинкованные.Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик)
  3. По конструкции канала. Есть жесткие, гибкие, перфорированные, с усиленными ребрами жесткости (для висящих конструкций) и так далее. Также у них может кардинально различаться форма самой штробы – прямоугольная, овальная, гибкая (регулируемая мягкая) и так далее.
  4. По дизайну. Имеются кабель-каналы с имитацией определенных поверхностей, например, дерева, камня и даже стекла. Но изготавливаются они все равно из пластика и производных от него материалов.

Также в магазинах нередко встречаются универсальные кабель-каналы. Такие преимущественно состоят из пластиковой штробы с крышкой, но при этом сам канал разделен на секции. При необходимости их выламывают механически, и получается гибкий канал. Но, как показывает практика, в плане надежности такие модели существенно уступают специализированным, то есть предназначенным для выполнения какого-то определенного функционала.

По способу монтажа

По способу монтажа выделяют следующие основные вариации кабель-каналов:

  1. Настенные. Чаще имеют прямоугольную форму штробы и отдельную крышку. Внутри в некоторых вариациях есть разделение на полосы проводки (по кабелям), благодаря чему провода надежно фиксируются и не провисают.

Основной используемый тип кабель-каналов – это настенные. При монтаже электропроводки именно их расход получается самым большим.

По материалу изготовления

По материалу изготовления каналы разделяют на:

  1. Алюминиевые. Преимущественно используются при прокладке проводки вне помещения. Сейчас их чаще применяют для монтажа систем сигнализаций, видеонаблюдения.

В отдельную категорию можно отнести безгалогенные кабель-каналы. Они тоже изготавливаются из ПВХ, но не имеют в своем составе вредных присадок и примесей (брома, хлора, йода, астата, неокисленных сульфидов). Производители указывают, что такие кабель-каналы идеально подходят для прокладки в непроветриваемых помещениях, так как они не выделяют в окружающую среду никаких вредных компонентов, они экологичны и безопасны. Но на самом деле такое заявление нельзя назвать на 100% честным, так как современные ПВХ-каналы, в принципе, изготавливаются без применения того же хлора, йода, астата, то есть многие из них тоже можно классифицировать как безгалогенные, но производители просто не указывают прямо такой информации.

По конструкции

По типу строения штробы кабель-каналы условно разделяют на:

  1. Гладкие. Дешевый вариант, но не рекомендуется использовать их при прокладке длинных прямых штроб – провода внутри при протяжке могут укладываться неравномерно, спутываться.

В отдельную категорию можно отнести прозрачные гладкие кабель-каналы – их монтируют при прокладке светодиодного освещения. Внутри, соответственно, располагаются не кабели, а светодиодная лента. Бывают пластиковые, ещё встречаются с имитацией под стекло, в том числе и неправильной формы (для рассеивания света).

По дизайну

Многие ошибочно полагают, что цвет кабель-канала указывает на его классификацию по материалу изготовления или способу монтажа. Но в ГОСТ никаких подобных требований не предусмотрено, поэтому производитель самостоятельно определяет цвет изготавливаемой штробы – это ни на что не влияет.

Но некоторые производители придерживаются следующей нормы: каналы нейтральных цветов – для прокладки внутри помещений, черные или оранжевые – для прокладки на улице или в неотапливаемых помещениях с высокой влажностью (у них на месте стыков есть дополнительные крепления-фиксаторы). Разделяют же по дизайну кабель-каналы следующим образом:

  1. Нейтральные. Изготавливаются из белого или серого ПВХ.
  2. Цветные. Подходят для монтажа в жилых помещениях.
  3. Текстурированные. Имитируют другой материал (дерево, ткань) как по цвету, так и по текстуре. Используются в жилых помещениях.

Цвет всегда подбирается на усмотрение покупателя. Но цветные и текстурированные кабель-каналы стоят в разы дороже нейтральных, даже если у них идентичные конструкция, форма, материал.

Различие видов

Различают несколько видов электро коробов, у каждого из которых есть свои особенности. В частности главное различие состоит в типе применяемого материала для изготовления изделия.

Для выпуска кабель каналов применяют негорючий пластик, металл, керамику. Выбор материала зависит исключительно от предпочтений заказчика работ. Обычно руководствуются прочностными и иными характеристиками.

В связи с этим существуют определённые моменты, играющие доминирующую роль при выборе и одновременно факторы, снижающие привлекательность материала. Выражаются они в следующем:

Короба, выполненные из металла, представляют изделия, из обычной либо оцинкованной листовой стали. В других случаях применяются алюминиевые сплавы. Такой материал считается наиболее прочным. Предпочтение ему отдают при монтаже в производственных помещениях. Многие изготовители предпочитают окрашивать поверхности металлических коробов специальными негорючими составами.

Для домашнего использования берут пластиковые короба. Привлекательность каналов из такого вида материала состоит в аккуратной герметизации проводов, разнообразии расцветок и разности сечений.

Устройство кабельных каналов ведётся в зависимости от точек вывода электропроводов. В частности места расположения исходных точек могут находиться под потолком и у самого пола. Отсюда и названия видов изделий. Если короба проходят внизу они могут быть плинтусными и напольными.

Потолочное расположение каналов присутствует в офисах, на производстве. Именно в помещениях такого рода деятельности используются подвесные потолки, скрывающие проводку.

Виды кабель каналов

При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ

Кабель-каналы условно разделяются на следующие виды:

Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.

Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.

Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.

Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.

Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.

Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.

Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.

Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.

Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.

Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.

Виды и классификация

Какие бывают короба? Да, их видов огромное количество! Поэтому канал отлично впишется в интерьер, оформленный в любом стилевом направлении — от барокко до минимализма. Давайте посмотрим их классификацию:

1.Материал:

  • стальной короб – долговечный и красивый (так называемый лоток);
  • алюминиевый кабель канал – износостойкий и привлекательный;
  • ПВХ приспособление (пластиковое) – дёшевое, прочное, безопасное.

2.Конфигурация:

  • напольное изделие – укладка выполняется на пол;
  • настенное приспособление – монтаж осуществляется на стенки;
  • плинтусный короб – установка делается под плинтус;
  • угловой канал – укладка выполняется в углах;
  • потолочное устройство – монтаж осуществляется на потолок.

3.Дизайн:

  • изделие «под дерево» (идеально для деревянных домов, оформленных в стиле кантри, прованс, в русском, английском направлениях);
  • короб «под металл» (безупречен для жилищ в стиле техно, минимализм и хай-тек);
  • кабель канал «под мрамор» (чудесен для помещений, оформленных в стиле барокко, рококо, классицизм, неоклассицизм);
  • однотонное приспособление (прекрасно для интерьера в любом стиле);
  • цветной короб (хорош для жилищ, оформленных в стиле авангард, арт-деко, эклектика, китч, поп-арт, фьюжн).

4.Структура:

  • жёсткие устройства – короба со съёмной крышкой, предназначающиеся для ровных поверхностей;
  • гибкое приспособление – кабель каналы секционные, цепеобразные и трубчатые, предназначенные для неровных поверхностей.

5.Стандартный размер выпускаемых кабель каналов — 2 метра, а сечение они имеют следующее:

  • 12×12 мм;
  • 15×10 мм;
  • 16×16 мм;
  • 20×10 мм;
  • 25×16 мм;
  • 25×25 мм;
  • 30×10 мм;
  • 40×16 мм;
  • 40×25 мм;
  • 40×40 мм;
  • 60×40 мм;
  • 60×60 мм;
  • 80×40 мм;
  • 80×60 мм;
  • 100×40 мм;
  • 100×60 мм.

Выбор за Вами, всё зависит от количества и типа проводов! Мы в своих работах по монтажу электропроводки в частных домах чаще всего применяем 25×16 мм. Это самый ходовой размер, в который можно без проблем уложить несколько силовых проводов. Но иногда приходится работать и с более массивными размерами.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  1. Мини кабель каналы (самые маленькие). В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты.

  2. Напольные. Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению. Что касается дизайна, на фото ниже можете увидеть, какими они бывают.

  3. Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях. Наглядно показывает внешний вид парапетных кабель каналов серия «Праймер» на фото ниже. Очень часто изделия данного типа еще называют магистральными и используют для того, чтобы спрятать провода от кондиционера либо любой другой техники

  4. Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала.

  5. Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса.

  6. Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными.

  7. Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком.

  8. Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля, что наглядно показано на фото ниже.

  9. Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.

  10. Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

https://youtube.com/watch?v=IwYkCK361_Y

Полезные рекомендации электрика

Изделие крепится с помощью:

  • обычных саморезов, предназначающихся для работы с металлом или деревом (лучше применять пресшайбы);
  • жидких гвоздей – специального высокопрочного строительного клея;
  • двухстороннего скотча.

Чаще всего крепёж ведётся на саморезы. Если поверхность деревянная, канал прикручивается сразу. Если основание бетонное или кирпичное, сначала бурится перфоратором отверстие на 6 мм., вставляется пластиковый дюбель, а уже в него заворачивается саморез с коробом (можно использовать дюбель-гвозди). Оптимальное расстояние между крепёжными элементами – 40–50 см, но, чем больше неровностей на поверхности, тем чаще нужно делать шаг.

Выполнять работу нужно медленно и аккуратно, иначе можно испортить и профиль, и поверхность. Старайтесь закрывать крышки плотно и надёжно. Будет лучше, если у них имеется двойной замок (продавцы-консультанты знают об этом). Разметку и монтаж легче всего вести при помощи лазерного уровня. Он сразу выставит Вам горизонтальные и вертикальные плоскости, что очень удобно.

Кабель канал – приспособление, которое не только скроет провода, но и придаст «изюминку» дому или бане, благодаря интересному дизайну. Для прокладки электропроводки использование короба – это безупречное решение!

Анекдот в тему: Конец рабочего дня… В бытовку к прорабу вбегает запыхавшийся электрик-стажёр и кричит: — Степаныч! Чё делать-то? Девки уже стены заштукатурили, а я проводку забыл! — Эх, студент, сколько тебя учить, что про водку на стройке забыть никогда нельзя!

На этом всё. Мира Вашему дому и до скорых встреч! Пока!

Цитата мудрости: В споре часто побеждает дерзость и красноречие, а не истина (Менандр).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
