Правила и особенности прокладки электрических кабелей в трубах

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

  • труба электрическая ПВХ дешевле;
  • не требует заземления;
  • при нормальной эксплуатации может служить до 50 лет;
  • может эксплуатироваться при температурах от –25 до + 70С;
  • не образуют и не накапливают конденсат;
  • не требуют дорогостоящей сварки;
  • не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

  1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
  2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
  3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
  4. При необходимости нарезают изделия на участки нужной длины.
  5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
  6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

  1. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
  2. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
  3. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

  • При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
  • При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
  • Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
  • Для соединения двух точек по прямой всегда используйте цельные куски трубы.
  • При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
  • При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
  • Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
  • Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п Цвет гофры Сфера применения
1. Серый Стандартный электропровод
2. Белый Компьютерные сети, интернет
3. Зеленый Телефонный или другой слаботочный кабель
4. Красный Внешний силовой электрокабель
5. Синий В системе «теплый пол» и гибких водогонах
6. Желтый Нужды газоснабжения
7. Гофра черная и коричневая Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Важные нюансы заземления

Защитное заземление выполняет функцию обеспечения безопасности в случае контакта людей с электрическим током.

Его воздействие проявляется следующим образом:

  • при 0,6-1,5 тыс. мкА чувствуется действие электричества на человеческий организм;
  • при 2-4 тыс. мкА дрожат пальцы;
  • при 5-7 тыс. мкА кисти рук сводит судорогой;
  • при 10-15 тыс. мкА без посторонней помощи практически невозможно разжать руку с проводником;
  • при 20-25 тыс. мкА появляется сильная боль, дыхание затруднено, руки невозможно оторвать от провода;
  • при 50-80 тыс. мкА наступает паралич дыхательной системы, и наблюдаются сбои в работе сердца.

Особенности труб из ПНД

Особенности применения труб из ПНД:

  • У труб ПНД очень простой монтаж;
  • Для прокладки кабелей электрических сетей подходят трубы с гофрой;
  • Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
  • Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
  • У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

  • Высокий срок службы (изготовители заявляют 50 лет);
  • Для соединения отдельных труб не требуется сварка;
  • Легкая конструкция;
  • С течением времени изделие не теряет свои эксплуатационные характеристики;
  • На трубы ПНД внешние факторы не оказывают негативное воздействие;
  • Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
  • Широкий диапазон рабочих температур — от -25 oC до +70oC;
  • Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
  • Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Виды существующих труб

Главным преимуществом пластиковых материалов является превосходная стойкость к коррозии, предельно малый вес и высокий уровень гибкости

Как уже сказали выше, от того, в каком помещении осуществляется прокладка кабеля, его основных особенностей и условий, будет зависеть и выбор материала трубки.

пластиковые трубы представляют собой довольно известные и всем нам знакомые элементы – поливинилхлориды;

Главным преимуществом пластиковых материалов является превосходная стойкость к коррозии, предельно малый вес, высокий уровень гибкости и довольно низкая цена

Если о цене говорить пока рано, то прекрасная стойкость к коррозии и высочайший уровень пластичности в отношении прокладки кабеля – это показатели, на которые нужно обратить особое внимание

Учитывайте так же и то, что монтажные работы с таким материалом, как пластиковые трубы, довольно просты и не требуют специального оборудования и особых навыков.

Сварку элементов можно производить обычными горелками, тем более, что здесь, в отличие от водопровода, не столь важна герметичность.

сталь;

В сухих помещениях, которым не характерна высокая влажность и проникновение оной извне, можно использовать более доступный вариант трассы для прокладки кабеля – стальные трубы. Как правило, используется тонкостенный образец материала, сечение которого равно примерно 15-20 мм. Стальные трубы требуют от мастера наличия специального оборудования для сварки.

Так же можно использовать безрезьбовые муфты для соединений отдельных участков.

Если стальные трубы для прокладки кабелей выходят наружу, их лучше окрасить, ведь неокрашенная труба подвержена коррозии.

При монтаже стальной трубы необходимо соблюдать следующие правила:

  • зачистка и последующая покраска;
  • изгибы не более 90С;
  • в случае, если предполагается несколько изгибов на участке, то его длина не должна превышать 5 метров, а при изгибе необходимо избежать смятия или разлома трубы;
  • полная герметичность – ни в коем случае нельзя допускать открытых участков и трещин, так как даже воздух, попавший вовнутрь трассы, может привести к окислению контактов;
  • в случае прокладки параллельных трасс обе трубы должны быть равноудалены примерно на 10см друг от друга.

Чем трубы ПВХ для кабеля выгодно отличаются от металлических

С изобретением новых изделий из пластика металлические трубы стали несколько сдавать свои позиции на рынке стройматериалов. Главная причина этого явления кроется в эксплуатационных характеристиках нового материала.

Среди достоинств труб ПВХ, выгодно отличающих их от аналогов из стали, можно назвать:

  • Срок службы пластиковых труб может достигать 50 лет и более.
  • Эти изделия устойчивы к агрессивным условиям и коррозии, поэтому их применение целесообразно в помещениях с повышенной влажностью, при подземной или подводной прокладке кабелей.
  • Низкая масса позволяет легко транспортировать, штабелировать и монтировать такие трубы.
  • Если ПВХ труба имеет небольшой диаметр, она легко гнется в любом направлении.
  • Сборку трубопровода из ПВХ изделий можно осуществить без привлечения профессиональных строителей, в отличие от работ со стальными трубами.
  • Наличие некоторого количества жидкости в трубе не способно повредить ее даже при замерзании.
  • Стоимость ПВХ труб гораздо ниже, чем стальных или медных. Так что их себе сможет позволить каждый.

Преимущества гофротрубы Экопласт

Выбор гофротрубы для электропроводки определяется не исключительно размерами и материалом изготовления. В каталоге Экопласт присутствуют гофрированные трубы ПНД и ПВХ нескольких серий:

  • легкий – рассчитан на нагрузку 350 Н на 0,05 м длины, что сопоставимо с воздействием слоя бетона до 15 см;

  • тяжелый – выдерживает усилие 750 Н, соответствующее толщине бетона не более 40 см;
  • с протяжкой – минимизирует трудозатраты на монтаж;
  • без протяжки – снижает стоимость материалов при значительной длине сетей;
  • цветной – маркирует линии по группам нагрузки, типу кабеля, приоритету.

Применение гофротрубы из ПВХ и из ПНД может быть существенно ограничено требованиями противопожарной безопасности (ПВХ выделяет вредные соединения при нагреве, а ПНД неплохо горит), поэтому ЭКОПЛАСТ предлагает широкий ассортимент безгалогенных труб и аксессуаров (HF и HFR), а так же труб E90 для построения огнестойкой кабельной линии (ОКЛ).

Локализация производства гофры для проводов в России позволяет оперативно переналаживать оборудование с целью поддержания складских запасов и низкого уровня цен, существенную долю которых составляют затраты логистики.

Совместимые аксессуары для гофрированной трубы различных серий: герметичные кабельные вводы, муфты соединения с распредкоробками и армированной трубой, заглушки, держатели, – также снижают общую стоимость комплектации при устройстве кабельной проводки.

Гофротруба Экопласт – это технологично, безопасно, доступно!

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

  • живучесть (при правильной эксплуатации до 30-50 лет),
  • легкость самой конструкции, а также простота монтажа,
  • механическая прочность,
  • устойчивость к коррозии,
  • широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Особенности ассортимента

Строительный рынок предлагает изделия для сборки инженерных коммуникаций, выполненные из полимерных материалов. У каждого своя технология сборки. Одни при монтаже сетей необходимо паять, другие скручивать, третьи склеивать. Это нужно учитывать при планировании прокладки трубопроводов.

Трубы ПВХ (поливинилхлоридные)

Они применяются для транспортировки жидких составов (воды, нефтепродуктов, кислот), хорошо переносят высокие температуры, не боятся морозов, имеют прочные стенки, не разрушаются под высоким давлением. Пластик совершенно безвреден: он не токсичен, вода, проходя сквозь такие трубы, не меняет свои свойства, не становится мутной, ее вкус и цвет остается прежним, она ничем не пахнет.


Внутренние стенки гладкие, на их стенках не образуются отложенияИсточник masterseptika.ru

В продаже есть три разновидности пластиковых труб:

  • одни предназначены для газообразных сред;
  • по другим можно транспортировать жидкий носитель без давления;
  • третьи – напорные.

Учитывая, что вода в коммуникации многоквартирного дома поставляется под большим давлением, для сборки инженерных сетей целесообразно выбирать третью разновидность пластиковых труб. Они имеют серый цвет. В маркировке должен стоять номер ГОСТа (51613-2000). Такие изделия выдерживают давление от шести до шестнадцати атмосфер. Максимальная длина таких труб шесть метров, диаметр может быть от 16 до 630 мм.


Напорные имеют серый цветИсточник www.omniplast.nl

Есть у них свои преимущества и недостатки. К плюсам можно отнести:

  • высокую устойчивость к химическим веществам;
  • хорошую пропускную способность (со временем к внутренним стенкам ничто не прилипает, просвет труб не сужается, поэтому вода под давлением легко преодолевает путь от распределительной станции к крану потребителя);
  • небольшой вес (магистраль, собранная при помощи пластиковых труб, будет весить в разы меньше системы, для монтажа которой применялись трубы из металла);
  • отсутствие рисков появления коррозии;
  • длительные эксплуатационные сроки;
  • возможность прокладки инженерной сети внутри почвы;
  • низкую теплопроводность.

Такие трубы ПВХ для водопровода подходят больше всего. Для монтажа отопления их нельзя использовать

При наружной прокладке важно проводить теплоизоляцию магистрали (если температура воздуха упадет ниже -15 градусов, вода в трубах без теплоизоляции замерзнет). Морозы отрицательно сказываются на пластичности подобных изделий

При сборке их можно легко поцарапать. Это главные минусы выбора.

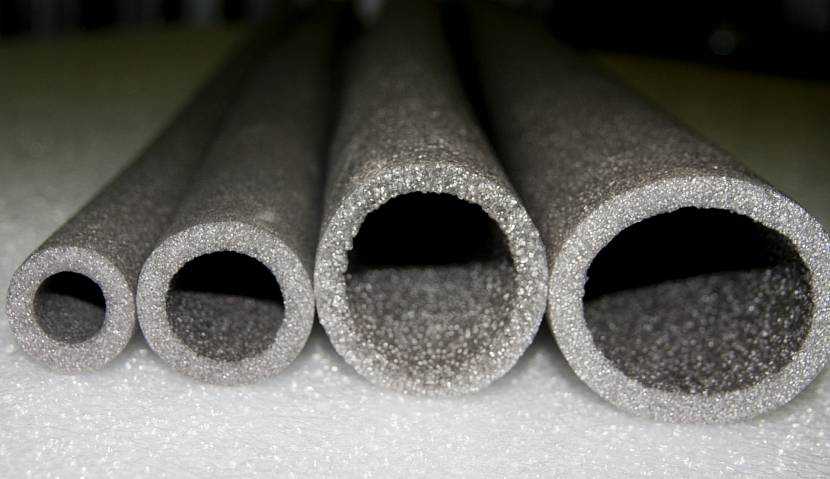

Специальный утеплитель для уличных магистралейИсточник i4.photo.2gis.com

Трубы ПВХ трудно состыковать с трубопроводом, выполненным из другого материала. Такая проблема заставляет полностью инженерные системы менять, делать их полностью одинаковыми. Качественные изделия выпускают итальянские и немецкие производители. Продукция их стоит дорого. Есть на рынке турецкие трубы, они намного дешевле, но при обследовании предложенного материала нередко удается выявлять на их поверхности шероховатости, неровности, стенка не всегда имеет постоянную толщину. Это потом отрицательно сказывается на эксплуатации собранной магистрали. Срок службы ее заметно сокращается.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
