Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Выбираем вид проводки

Начнем с того, что в деревянном доме обычно производится проводка открытого типа. То есть, кабель укладывается по стенам, потолку, правда, монтаж чаще всего производится в специальные защитные приспособления. К примеру,

  • В пластиковые короба.
  • В гофротрубы.
  • В металлические трубы.

В чисто открытом виде проводку можно провести по изоляционным роликам. Это старый метод, который сегодня практически не используется. Хотя его иногда применяют, как стилевое оформление в интерьере деревянного дома. Для этого скручивают два одножильных кабеля в виде косички и закрепляют его на ролики, предварительно установленных по трассе проводки. Сами ролики крепятся к деревянной поверхности саморезами или гвоздями.


Электропроводка в металлических трубах

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться

Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг

При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

  • открытым способом;
  • по скрытой технологии (внутри стен);
  • с укладкой в специальные кабель-каналы.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Выбор вводного кабеля и автоматического выключателя на вводе

Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недостаточно для слишком большой мощности – это может спровоцировать возгорание. Поэтому необходимо обратиться в соответствующую организацию для замены вводного кабеля. Это может быть выполнено на этапе установки прибора учета и его опломбирования.

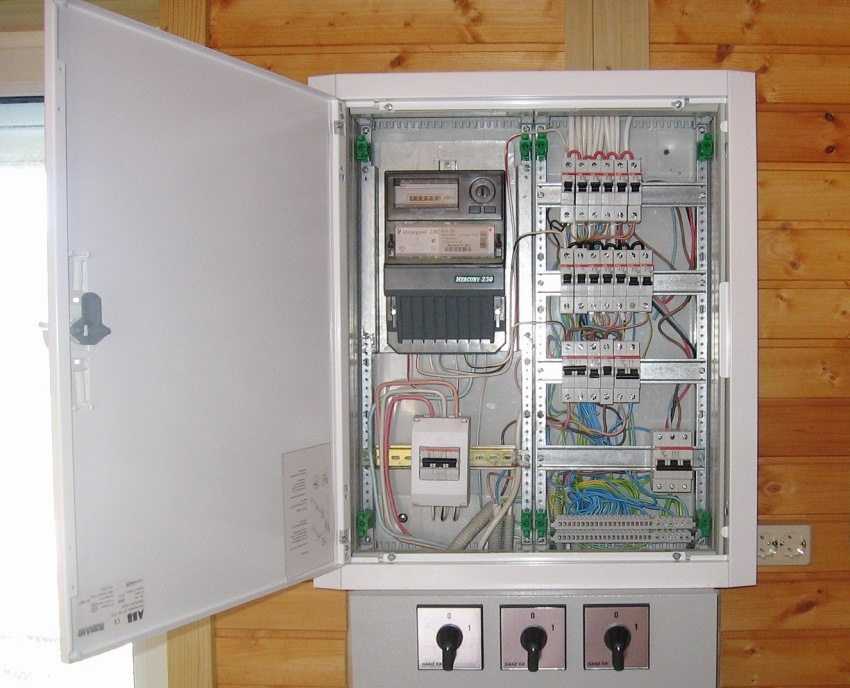

Обустройство электрического щита в деревянном доме.

Что касается вводного автомата, то при трехфазном электропитании используют трехполюсный автоматический выключатель. Если же питание однофазное, что встречается в 90% случаев, применяют одно- или двухполюсный автоматический выключатель, разрывающий фазу и нейтраль.

На заметку! Вводный автоматический выключатель подбирается с таким номиналом, чтобы он не отключал питание дома при максимальной нагрузке, а разрывал цепь для предотвращения короткого замыкания.

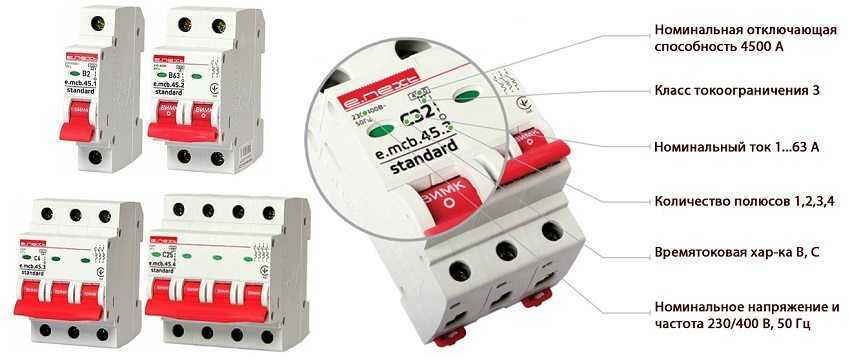

Модульные автоматические выключатели.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву,
  • дрель,
  • крепежные скобы (клипсы) по размеру гофры,
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Установочные схемы

Современные нормы по обеспечению частного дома электрической энергией гласят: если в здании не установлен трансформатор (преобразователь электроэнергии), то общая потребляемая мощность бытовых приборов не должна превышать 15 киловатт в сутки. Как вычислить данный показатель? Сложить все показатели мощности приборов, которые установлены в жилище. Получилась цифра более 15 киловатт? Приобретите трансформатор. Стоит от 500 до 5 тысяч рублей. Выбирайте продукцию проверенных производителей: OSRAM, Yourled, Toroidal, Eglo.

Трансформатор для проводки в деревянном доме преобразовывает электроэнергию и перераспределяет напряжение. Устанавливают его, если все электроприборы в здании потребляют более 15 киловатт в сутки

Схема проводки в доме должна быть разработана с учетом всех розеток, выключателей в помещениях. Освещение «питается» от одних групп кабелей, мощные электроприборы – от других.

Учтите, что:

  • счетчики и автоматы для ввода данных необходимо размещать снаружи здания, чтобы показания могли считывать сотрудники ресурсоснабжающей организации;
  • щиток, счетчик, автомат должны быть защищены от попадания пыли, грязи, воды;
  • защитный корпус для счетчика и щитка должен быть изготовлен из металла;
  • предусмотрите УЗО, чтобы спасти электрооборудование от поломок.

Для расчета общей потребляемой мощности воспользуйтесь следующей таблицей:

Электроприбор Мощность в ваттах
Телевизор 200
Пылесос 1000
Холодильник 400
Стиральная машинка 700
Компьютер 550
Настольная лампа 120
Электрическая плита 2500
Утюг 1000
Фен 1000
Чайник, работающий от электричества 1200
Микроволновка 1800
Духовка 1200
Обогреватель 1400

Помните, что в одном киловатте – 1000 ватт. Расчет общей мощности поможет понять, нужен ли в доме трансформатор или можно обойтись без него.

Важно: в таблице даны лишь средние значения. Чтобы сделать точный расчет, придется отыскать паспорта от электроприборов, где указано, какую мощность они потребляют за сутки

Теперь составьте технический план обеспечения дома электроэнергией. Он должен включать такие пункты:

  • места фиксации розеток, выключателей, светильников, бытовых приборов, которые включены в сеть постоянно (телевизор, плита, вытяжка);
  • выбирайте кабель с тремя жилами. Он обеспечит напряжение в сети в 220 вольт. Для такого провода нужно смонтировать розетки с заземлением и выключатели с двумя кнопками (клавишами);
  • в помещениях монтируют распределительные коробки. Внутри идет соединение кабелей между собой;
  • на схеме необходимо отразить мощность каждого электрического прибора, который будет работать в здании;
  • в плане нужно отметить расстояние проводки от окон, дверей, пола и потолка. В случае проведения ремонтных работ в будущем этот план поможет избежать повреждения электропроводки;
  • поворачивать провода можно только на 90 градусов – не больше и не меньше (нарисуйте это на схеме).

Проводку в деревянном доме можно поворачивать на 90 градусов, не больше и не меньше. Заломы или большие изгибы спровоцируют короткое замыкание

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Вход электролинии в дом

Для подвода электроэнергии в дом (вне зависимости от источника питания – централизованного или автономного) используется два вида подключения:

  • воздушный – такая прокладка проводки в деревянном доме наиболее проста и дешева, не требует специальных мер по устройству траншеи. Однако кабель может быть поврежден в результате погодных условий (налипание снега, сильные порывы ветра) или человеческого фактора. Для такого способа подключения используются самонесущие изолированные провода (СИП), «прокидываемые» от столба к точке подключения и подключаемые с помощью фарфоровой арматуры. Геометрические параметры схемы электропроводки в деревянном доме с внешним воздушным подключением показаны на иллюстрации;

  • подземный. Для такой прокладки используется траншея и защитная труба, причем кабель марки ВВБШв диаметром не менее 16 мм в трубе выводится через фундамент до помещения, где будет располагаться распределительный щиток. Траншею устраивают с небольшим уклоном в сторону улицы. Места ввода трубы в здание и ее погружения в траншею тщательно заделываются – в трубу не должны попадать пыль, атмосферная влага и бытовые стоки.

Важно: работы по подключению проводки в каркасном доме или любой другой частной постройке осуществляются только сотрудниками службы энергоснабжения. Владельцы строения могут только подготовить точку ввода коммуникаций или перепоручить выполнение работ специализированным компаниям.. Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая

Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи

Следует отметить: способ ввода кабеля зависит в том числе от того, какая проводка в частном доме будет использоваться – скрытая или открытая. Для разводки в металлических трубах начиная с нижнего этажа или подвального (полуподвального) помещения более логично завести электричество в дом с помощью подземной траншеи.

При любом способе ввода правила ПУЭ запрещают использование в каркасных и деревянных строениях алюминиевых проводов, поэтому в точке входа необходимо осуществить переход с алюминиевых жил на медные.

Защита вводного кабеля

Вне зависимости от способа ввода, кабель от общественных коммуникаций до точки входа в строение не защищен от повреждений. Поэтому необходимо принять следующие меры для его защиты:

  • монтаж в толстостенной металлической трубе с небольшим количеством поворотов при подземном подключении или прохождение кабеля через стену дома в специальных втулках из толстостенной металлической трубы;
  • монтаж двухполюсного автомата на входе проводки в дом

  • при реконструируемых или вновь проведенных (еще не проверенных длительной эксплуатацией) внешних сетях желательно смонтировать дополнительный автомат защиты на столбе, от которого кабель направляется в дом.

Распределительный щиток при создании электропроводки в деревянном доме своими руками устанавливается из соображений близости к точке ввода энергокоммуникаций в строение и логичности расположения щитка с учетом дальнейшей прокладки кабелей.

Электрощит и его грамотная комплектация

Для того чтобы грамотно подключить дом к централизованной (или автономной) системе электроснабжения, желательно устанавливать распределительный щит. Подбирая место для его монтажа, старайтесь избегать помещений с высоким уровнем влажности

Также важно обеспечить свободный доступ к оборудованию в любое время дня и ночи

Распределительный щит комплектуется следующими устройствами:

  • автоматы, которые обеспечивают защиту сети от перепадов напряжения, его внезапных всплесков и при возникновении аварийной ситуации отключают сеть. Их количество определяется по количеству групп, которые вы выделили на схеме. К примеру, можно установить по одному автомату на каждую комнату либо по отдельности на розетки и осветительные приборы. Для подключения бытовой техники лучше подводить независимую линию с монтажом собственного защитного автомата, что исключит повышенную нагрузку на всю систему;
  • устройства защитного отключения. Они моментально реагируют на короткие замыкания и моментально отключают всю систему, чтобы исключить поражения электрическим током;
  • приборы учета. Сегодня счетчики чаще всего монтируются на отдельный электрический щит, устанавливаемый на улице, чтобы соответствующие органы могли в любое время получать доступ к ним, контролировать потребление и своевременную оплату электроэнергии.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.
