Устройство и принцип действия электрокотла отопления дома

Выбор электрического отопительного котла

Нельзя точно говорить об экономичности такого отопления. Его не стоит выбирать для плохо утепленных помещений, особенно частных больших домов. Такой котел прекрасно обогреет квартиру или небольшой дом, при этом сохранит экономию бюджета. Популярность котлов данного типа объясняется простотой и удобством в эксплуатации, также большую роль играет безопасность.

Чтобы осуществить правильный выбор, нужно точно рассчитать, какое количество энергии необходимо для обогрева определенного помещения

Очень важно учесть, в какую сеть должен быть подключен определенный котел и есть ли возможность использования его дома, некоторым видам котлов необходим доступ к трехфазной сети (380В). Дальше стоит выбирать исходя из личных предпочтений, учитывая габариты агрегата, дизайн и производителя

Самые популярные на данный момент фирмы: РусНит — Российской производство, Bosch — Германия, Dacon — производство Чехии, Elbeva — Словакия.

Котлы производства нашей страны уже хорошо зарекомендовали себя и имеют самую низкую стоимость, фирмы стран Словакия и Чехия не имеют большой разницы в цене. но их комплектация включает дополнительные приборы. Самые дорогие котлы Германской фирмы, они славятся своим прекрасным качеством. оснащены приборами, что делает их работу полностью автоматизированной. и могут работать от сети с одной и тремя фазами.

Осуществляя выбор, в первую очередь нужно обращать внимание на технические характеристики моделей отопительных котлов. Потом ориентироваться по ценовой категории и внешнему виду

Электрокотлы являются самыми безопасными и экологически чистыми приборами для отопления.

Мощность

Мощность котла – важнейшая его характеристика, а значит, нужно правильно ее подобрать. Иногда ее привязывают к метражу и рассчитывают, ориентируясь на значение 1 кВт на 10 м2. Такая формула годится только для весьма приблизительной прикидки.

На самом деле ориентироваться надо на теплопотери. Если к примеру, они составляют 8 кВт, то нужен котел такой же мощности. В расчетах учитываются:

площадь и высота помещения;
степень утепления стен, пола, потолка;
число внешних стен и их расположение по сторонам света;
количество, габариты и тип окон;
схема подключения батарей;
регион проживания и другие параметры.

Принцип работы электрокотла

Нагревательным элементом первого типа котлов является реостатный патрон, н-р, ТЭН. Его устанавливают в баке теплообменнике. Если в приборе установлено несколько нагревательных элементов, то мощность котла будет равна их общей мощности. Второй тип котлов — электродные паровые котлы и водонагреватели — функционируют за счет прохождения через воду электрического тока. Электрический ток в данном виде выступает как проводник между электродами, выделяя при этом тепло и нагревая воду.

Для воды с низкой удельной электропроводностью более приемлемы 3-ехфазные электродные водогрейные котлы с напряжением в 0,4 кВ.

При высоком удельном сопротивлении воды применяют водогрейные котлы с напряжением в 6−10 кВ.Изготавливаются котлы с кольцевыми или цилиндрическими электродами.

менее компактны,теплоносителя антифриз циркуляционного насоса

Электрокотлы применяют в небольших домах как основной или резервный источник тепла. Часто электрический котел совмещают с другим отопительным прибором, вследствие дороговизны его использования. Сократить расход средств на электроэнергию можно с помощью тепло-аккумулятора и многотарифного счетчика, настроив котел на запасание дешевой энергии в ночное время и расход аккумулятора днем. Также необходимо установить соответствующий предохранитель на электросети.

Особенности конструкции

Электрокотел — это устройство, состоящее из нескольких основных элементов:

бак с водой, которая поступает в него и выводится после получения определенной температуры;
нагревательный элемент (существуют разные виды);

термостат (датчик температуры и устройство регулировки);
циркуляционный насос, обеспечивающий стабильное перемещение жидкости в системе.

Есть более простые модели, состоящие из обычного бака, двух патрубков для присоединения прямой и обратной линий отопления и патрубка для подпитки (подключение к водопроводу).

Есть более сложные устройства, способные выполнять программы и менять режим работы в соответствии с ними.

Наиболее распространены котлы, в которых использован ТЭН. Как правило, устанавливается несколько штук, чтобы можно было регулировать режим нагрева, включая поочередно один или несколько нагревателей.

Эти агрегаты считаются самыми малоэффективными, так как расход электроэнергии у них большой, а долговечность относительно малая.

Другим видом нагревательных элементов являются электроды. В воду просто опускаются металлические стержни, на которые подана фаза и ноль. Чаще всего на металлический корпус подают ноль, а фаза — на стержне, погруженном в воду внутри емкости.

Вода проводит электроэнергию, возникает разница потенциалов. Вода нагревается естественным способом выводится из бака. Такие котлы очень надежны и долговечны, но и у них электроды понемногу растворяются и требуют замены.

Самым новым видом является индукционный нагреватель. Он состоит из катушки с массивным диэлектрическим сердечником, который нагревается при подключении катушки к источнику электропитания. Эта конструкция обладает высоким КПД и является самым долговечным устройством из всех ныне существующих разновидностей.

Выбирая тот или иной агрегат, необходимо учесть режим его работы и степень нагрузки. Если она велика, модели с ТЭНами не подойдут. Лучшим вариантом станет индукционный котел, но он довольно дорогой.

Есть возможность изготовить самодельный индукционный нагреватель, который работает не хуже заводского и не требует слишком больших затрат на сборку.

На чем можно сэкономить?

Электрическое отопление на сегодняшний день достаточно дорогостоящее. Если у вас часто выключают свет, тогда вам необходимо подключить генератор к дому. Сейчас мы представим вам основные советы, которые помогут снизить ваши затраты:

Для экономии необходимо приобрести двухтарифный счетчик. С его помощью электричество можно включать только в ночное время. Если вы поступите так, тогда в квитанции коммунальных услуг увидите значительно меньшую сумму.
Необходимо использовать специальные приборы для включения отопления в определенное время. Таким образом, ваш котел будет работать не всегда. В этом случае ваш агрегат будет работать только по мере необходимости.
Радиаторы будут нагреваться больше, если котел будет размещен в нижней точке помещения.
К системе вы можете подключить систему теплый пол. С его помощью обогрев помещения будет наиболее выгодный.

Благодаря этим этапам вы сможете значительно снизить цены на отопление. Если вы желаете, чтобы ваше оборудование прослужило больше времени, тогда необходимо регулярно проводить его осмотр.

Электрокотел по принципу нагрева

Отдельной классификацией считается разделение устройств по способу нагрева. Так, котлы для частного дома разделяются на:

тэновые;
индукционные;
электродные.

Именно этот принцип играет важную роль при выборе устройства. От способа нагрева зависит работоспособность.

Тэновые

Принцип работы тэновых котлов схож с работой электрочайника. Здесь теплоносителем является вода, которая нагревается с помощью ТЭНов, что обеспечивает естественную циркуляцию жидкости. Главный плюс этого устройства – компактные размеры и привлекательный внешний вид. Устанавливают тэновые котлы на стену, монтаж очень прост и не требует вызова специалиста. На электрические котлы отопления для частного дома цены считаются самыми низкими – еще одно несомненное преимущество.

Теновые модели имеют терморегуляцию, что обеспечивает поддержание температуры на одной отметке без вмешательства пользователя. Регулировка происходит автоматически, при этом учитывается температура воздуха в помещении. В зависимости от модели пользователь может выставлять желаемую температуру воздуха в комнате или температуру теплоносителя. Мощность можно изменять, включая и отключая ТЭНы при необходимости. Не плохо зарекомендовали себя электрические котлы Эван.

Единственный недостаток – образование накипи с течением времени. ТЭН с накипью больше потребляет электроэнергии и имеет слабую теплоотдачу.

Индукционные

Основа этого оборудования – индукционный нагрев с помощью материалов из ферромагнитных сплавов. Теплоноситель не входит в контакт с катушкой индуктивности, которая находится в отдельном контейнере. Поэтому теплоноситель – не только вода, а любая другая жидкость, которая не замерзает.

Система работает согласно законам электромагнитной индукции: жидкость протекает по трубам из ферромагнитного материала, который соприкасается с сердечником. Трубки постепенно набирают температуру под влиянием электромагнитного поля и нагревают протекающую воду.

Устройство полностью безопасно и имеет высокий КПД, так как в электроде или ТЭНе нет необходимости. Благодаря конструкции прибор не засоряется, также здесь отсутствуют детали, подверженные поломке. Единственные неудобства для пользователя – большая стоимость системы и достаточное количество пространства для увесистого прибора.

Электродные

Теплоносителем в таких устройствах выступает вода, нагревание обеспечивает электрод. Последний отдает жидкости электрический заряд, что повышает температуру благодаря собственному сопротивлению. При расщеплении воды на ионы происходит интенсивный нагрев теплоносителя. Электрокотлы электродного типа также имеют небольшой размер, удобны в эксплуатации и установке, постепенно набирают номинальную мощность. Прибор полностью безопасен: если уровень воды упадет, система автоматически выключится. Хорошо зарекомендовали себя электрические котлы отопления Галан.

У электродных систем есть существенный недостаток – электрический котел отопления для дома использует только воду, имеющую низкое удельное сопротивление (хорошо проводящую ток). Такой теплоприводник не всегда есть возможность изменить и подготовить в быстрые сроки. В процессе работы электроды растворяются, что снижает эффективность системы. Также важна постоянная достаточная циркуляция жидкости, или же вода может закипеть (оборудование отключается при сбое).

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

установка агрегата с обвязкой электронасоса и расширительной емкости;
установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Плюсы и минусы электрических котлов для отопления дома

Далее, чтобы обосновать правильность выбора отопительного электрокотла для частного дома, рассмотрим их плюсы и минусы.

К плюсам можно отнести:

Компактность. Котлы обладают настенным способом установки, благодаря чему при их монтаже в домах небольшой площади нужно минимум места.
Не выделяют продуктов горения.
Из-за отсутствия открытого пламени такие котлы являются абсолютно пожаробезопасными.
Экологичность. Переработка электричества никак не влияет на внешнюю среду.

Однако такой довод считается не особо убедительным, так как для получения того же электричества также сжигается ископаемое топливо.

Устанавливать электрические котлы водяного отопления довольно просто. Особенно, если учитывать, что у большей части устройств расширительный отопительный бак, предохранительный клапан, автоматический воздушник и манометр расположены в корпусе (прочитайте: «Как выбрать электрический котел с насосом и расширительным баком – выбор и установка»).
Нет необходимости постоянно иметь запас топлива.
Электрические водяные котлы отопления в состоянии поддерживать нужную температуру в помещении сколько угодно, при этом не нужно догружать топливо, производить очистку или иной тип обслуживания. Этого нельзя сказать, например, о твердотопливном котле, в который нужно как минимум дважды в сутки добавлять топливо.
Стоимость таких устройств минимальная, чего нельзя сказать о существующих ныне газовых и твердотопливных котлах. Например, ТЭНовый котел для обогрева маленького помещения легко соорудить и самому, погрузив трубчатый нагреватель в регистр с маслом или водой.

И минусы:

Как уже упоминалось ранее, стоимость электроэнергии за 1 киловатт-час превышает другие источники получения тепла.

Проведем небольшой подсчет затрат на обогрев дома площадью приблизительно 120 м2. В качестве среднесуточной мощности котла будет половина требуемой тепловой мощности, равная 6 кВт.

В средней климатической полосе и при условии, что жилой дом был качественно утеплен, средний расход электроэнергии составит 4000 кВт в месяц. А в регионах с более суровым климатом, например в Сибири, расход электричества будет больше, по меньшей мере, вдвое.

Такое оборудование требует наличия линии электропередач с высокой мощностью, что можно обеспечить далеко не в каждом регионе. В частности, в пригороде и сельской местности мощность редко достигает требуемых показателей, а 380 вольт там практически не бывает.
Поставка электроэнергии потребителям может быть внезапно прекращена в результате воровства проводов, обрушения деревьев или стихийных бедствий. В холодную зиму такие перепады могут оставить вас без тепла.

В итоге можно сделать вывод, что установка электрического отопительного котла для дома целесообразна в таких случаях:

если в месте вашего проживания отсутствует газовая магистраль;
вы довольно часто находитесь за пределами дома, в результате чего не в состоянии своевременно поддержать работу твердотопливного котла.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Перед тем как подключить электрический котел, рассчитывают тепловую мощность по простой формуле. Зная общую отапливаемую площадь дома, умножают ее на 0.1 кВт и на коэффициент запаса 1.2, в результате получится тепловая мощность аппарата.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Достоинства и недостатки котлов, работающих на электричестве

Как и любое другое оборудование, предназначающееся для нагрева воды в отопительной системе, котлы, работающие на электричестве, имеют массу как плюсов, так и недостатков, зная о которых, каждый потребитель сможет точно определиться с решением: хочет ли он иметь такой агрегат у себя в доме.

Начать стоит с положительных моментов:

Электрокотлы, в отличие от многих нагревательных систем отопления, крайне просто устанавливать, и с данной работой справится даже неквалифицированный работник.

По сравнению с другими отопителями, электрокотлы имеют относительно недорогую цену.

Безопасность при эксплуатации.

Котлы, работающие на электричестве, не используют открытого пламени. А все части, по которым проходит ток, надежно заизолированы. Кроме того, за счет расширительных бачков и спускных клапанов в ТЭНах отсутствует опасность взрыва при повышенном давлении внутри системы отопления.

Электрические системы не создают лишнего шума при своей работе.

При производстве тепла электроотопители не создают никаких отходов, в отличие от систем, работающих, например, на газу или твердом топливе.

Для того чтобы установить электрокотел, не требуется много места, так как сама система имеет малую ёмкость ТЭНов, и в ней отсутствуют баки с топливом. Достаточно разместить данное устройство на одной из стен помещений первого или подвального этажа.

Также некоторые электрические котлы при наличии специальных микросхем могут похвастать полной автоматизацией производства тепла, чего нет у остальных типов отопительных систем. А вдобавок ко всему, для экономии энергии такие отопители можно использовать в паре как с газовыми, так и с твердотопливными системами. Но все же у таких систем есть пара минусов:

Затраты на электроэнергию.

После установки электрокотла счета за электричество подскочат и могут возрасти в несколько раз. Хотя это зависит от того, какой именно мощности была выбрана установка.

Такие проблемы возникают редко, но все же имеют место быть. Особенно часто такие проблемы встречаются в тех регионах, где мощность самой электросети достаточно низкая, или предохранители, поставленные в доме, не рассчитаны на ту мощность, которая необходима для нагрева воды устройством на полной мощности.

Как можно заметить, проблемы, с которыми сталкиваются владельцы электрических ТЭНов, можно легко исключить, подобрав правильную технику, подходящую под условия, предоставленные электросетью и денежными средствами потребителя.

Какие фирмы производят, и сколько стоит электро котел отопление 220в? Цена 3 кВт агрегатов наиболее низкая, но они не всегда могут отопить большие частные дома. При выборе не стоит скупиться, ведь от качества и мощности будущего агрегата будет зависеть то, насколько тепло будет в доме на протяжении всего зимнего сезона.

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

Виды электрических котлов для дома

Электрические отопительные котлы отличаются следующими признаками:

число контуров;
мощность;
место для установки;
механизм нагрева теплоносителя.

Рассмотрим подробнее каждый аспект.

Количество контуров

Двухконтурные электрические котлы отопления обеспечат вас не только теплом, но и горячей водой.

Здесь все просто: бывают одноконтурные и двухконтурные электрокотлы . Первые способны обеспечить отопительную систему частного дома или коттеджа. Другие устройства предназначены для разветвления на две линии и также подают горячую воду на бытовые краны.

Мощность имеет значение

Бывают электрические котлы для отопления дома 220 В и 380 В. Показатель мощности варьируется в зависимости от схемы электропитания котла. Последняя бывает двух видов:

однофазная – используется общая сеть 220 B, а мощность не превышает 5 кВт;
трехфазная – задействовано силовое напряжение 380 B, что требует монтажа кабеля большого сечения, при этом мощность стартует от 15 кВт и выше.

Место установки

Котлы разделяются на настенные и напольные модели

При выборе особое внимание уделяют размерам помещения и техники, возможности монтировать устройство на стену или оставить на полу. Подвесные модели разрабатываются более легкими и компактными, подходят для небольших помещений

Для здания в несколько этажей понадобится напольный электрокотел для отопления дома.

Большинство крупных моделей имеют вмонтированную систему нагрева. Такие дополнительные элементы не влияют на вес и габариты техники, что позволяет сэкономить пространство.

Методы определения мощности

Величину этих потерь можно рассчитать с помощью различных методов. Некоторые из них предусматривают использование весьма сложных формул, что, конечно, не нравится многим покупателям. Ведь нужно потратить немало времени для расчета желаемой цифры. Поэтому далее будут рассматриваться два простых способа:

Позволяет определить величину потерь тепла дома, зная только площадь .
Позволяет установить тепловую мощность экономичного электрокотла с высоким КПД, используя объем .

Перед рассмотрением каждого из методов стоит отметить, что все электрические котлы отличаются тем, что способны превратить 100% электрической энергии в почти 100% тепловой. При этом, не имеет значения, нагревает он воду ТЭНами, электродами или катушками индуктивности. Благодаря этой особенности после определения потерь тепла дома, не нужно корректировать эту цифру, учитывая КПД котла отопления.

Для сравнения можно взять твердотопливный котел, имеющий КПД 90%. Если 1 кг дров выделяет 3 кВт/ч, то это означает, что в теплосеть попадет только 3х0,9 = 2,7 кВт/ч. В случае с электрическими устройствами 3 кВт/ч электроэнергии будут преобразованы в 3 кВт/ч тепловой энергии. Как видно, такая особенность частично упрощает расчет.

Преимущества отопления электричеством загородного дома

Владельцам частных домов очень важно определиться с видом отопительного оборудования. Ведь часто такие дома характеризуются значительной площадью, а дом обязательно должен находиться в тепле

Использование электричества для отопления выгодно, потому что:

Высок уровень безопасности во время эксплуатации.
Малы затраты и минимально время на монтаж.
Нет необходимости в поисках топлива.

Многие потребители уже осуществляют отопление частного дома электрическим котлом. Отзывы большинства из них говорят о том, что лучше выбирать комбинированные системы отопления. Последние позволяют пользоваться как газовым, так и электрическим отоплением. Это идеальный вариант на случай форс-мажорных ситуаций. Электричество сможет выручить в любой ситуации, когда, к примеру, закончится баллонный газ. А газ станет незаменимым в случае грозы или сильных снегопадов, когда чаще всего отключают электричество.

Поэтому идеальным вариантом отопления электричеством в загородном доме является наличие дополнительных источников, которые могут выручить в непредвиденной ситуации.

Варианты организации отопления

Если имеется возможность подключения к газовой магистрали, мы рекомендуем без раздумий выбирать газовый котел, даже несмотря на сложный процесс его оформления. В ином случае с экономической точки зрения отопительные электрокотлы оправданы далеко не всегда.

Элекотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Наиболее финансово выгодным вариантом является временное использование электрокотла. Например, на даче или во втором загородном доме, в который хозяева приезжают лишь временами, но не проживают постоянно. В таких случаях в 1,5-3 раза более низкая изначальная стоимость котла, его монтажа и подключения еще долго будет перекрывать расходы на электроэнергию во время эксплуатации.

Поскольку все электрокотлы (за исключением индукционных) рассчитаны на использование в качестве теплоносителя исключительно воды, замерзающей при отрицательных температурах, желательным в такой ситуации будет наличие у котла возможности подключения внешнего управления. Например, с помощью GSM-модуля или Wi-Fi модуля. Во-первых, это позволит управлять электрокотлом дистанционно и выставить нужную температуру еще до приезда в дом. Во-вторых, дистанционное управление даст уверенность в том, что в отсутствие хозяев котел поддерживает плюсовую температуру, а система не повреждена (в противном случае вам сразу же придет уведомление).

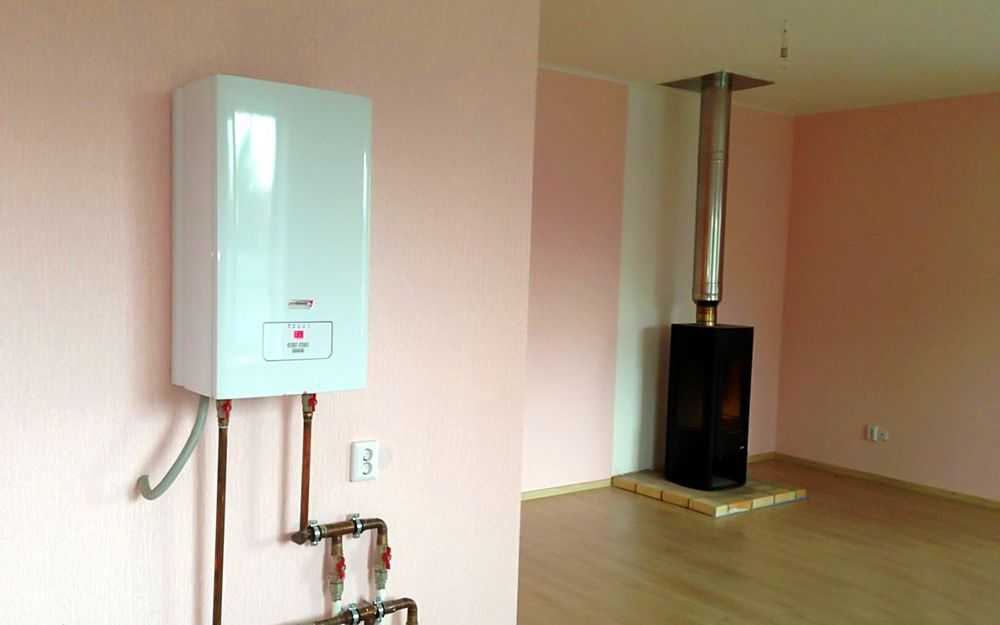

Еще один отличный вариант – использование электрического котла как дополнительного или резервного отопительного оборудования. Например, в схеме с использованием буферной емкости на случай проблем с работой основного котла и подогрева по ночному тарифу, или же для контура теплого пола. Для таких целей вполне достаточно недорого электрокотла на 3-6 кВт стоимостью 11-15 тыс. рублей, работающего от однофазной электросети. Он сможет сохранять температуру свыше +18°C в доме около 100 кв. м. на протяжение 2-2,5 суток или же полностью обеспечивать нормальную температуру теплого пола на постоянной основе.

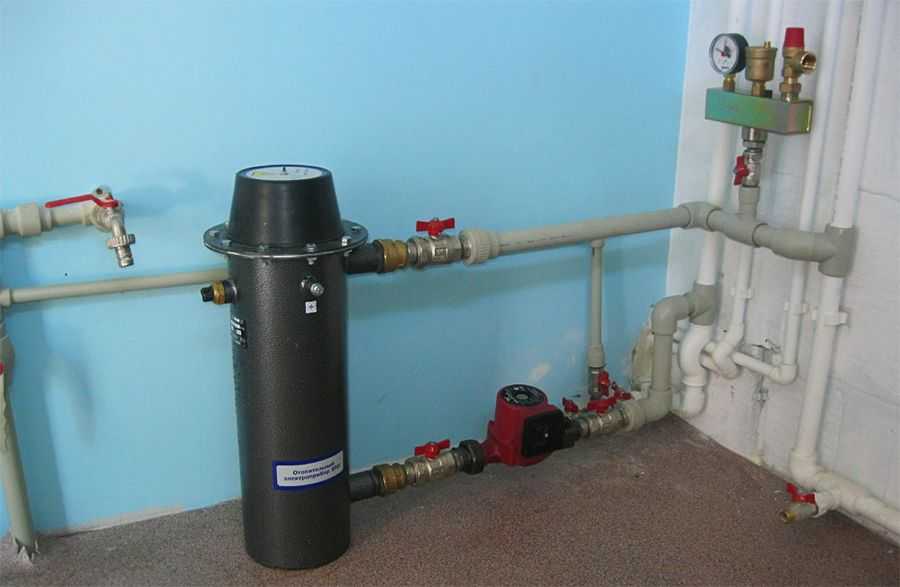

Простая и компактная маломощная модель ЭВАН ЭПО.

В качестве основного отопительного оборудования водогрейные электрические котлы можно использовать лишь при свободном бюджете. Исключением являются разве что небольшие и утепленные дома площадью до 90-100 м2. Для отопления такой площади с учетом среднего или плотного утепления будет достаточно недорогого электрокотла мощностью 6-9 кВт. Невысокая стоимость котлоагрегата и его монтажа, а также отсутствие в необходимости его согласования со службами Энергонадзора, будут окупать высокие эксплуатационные расходы еще 1-3 отопительных сезона.

Как выбрать экономичный электрический котел

Определившись с типом электрокотла, стоит рассмотреть все модели исходя из других критериев, влияющих на экономичность.

Однофазный или трехфазный тип питания

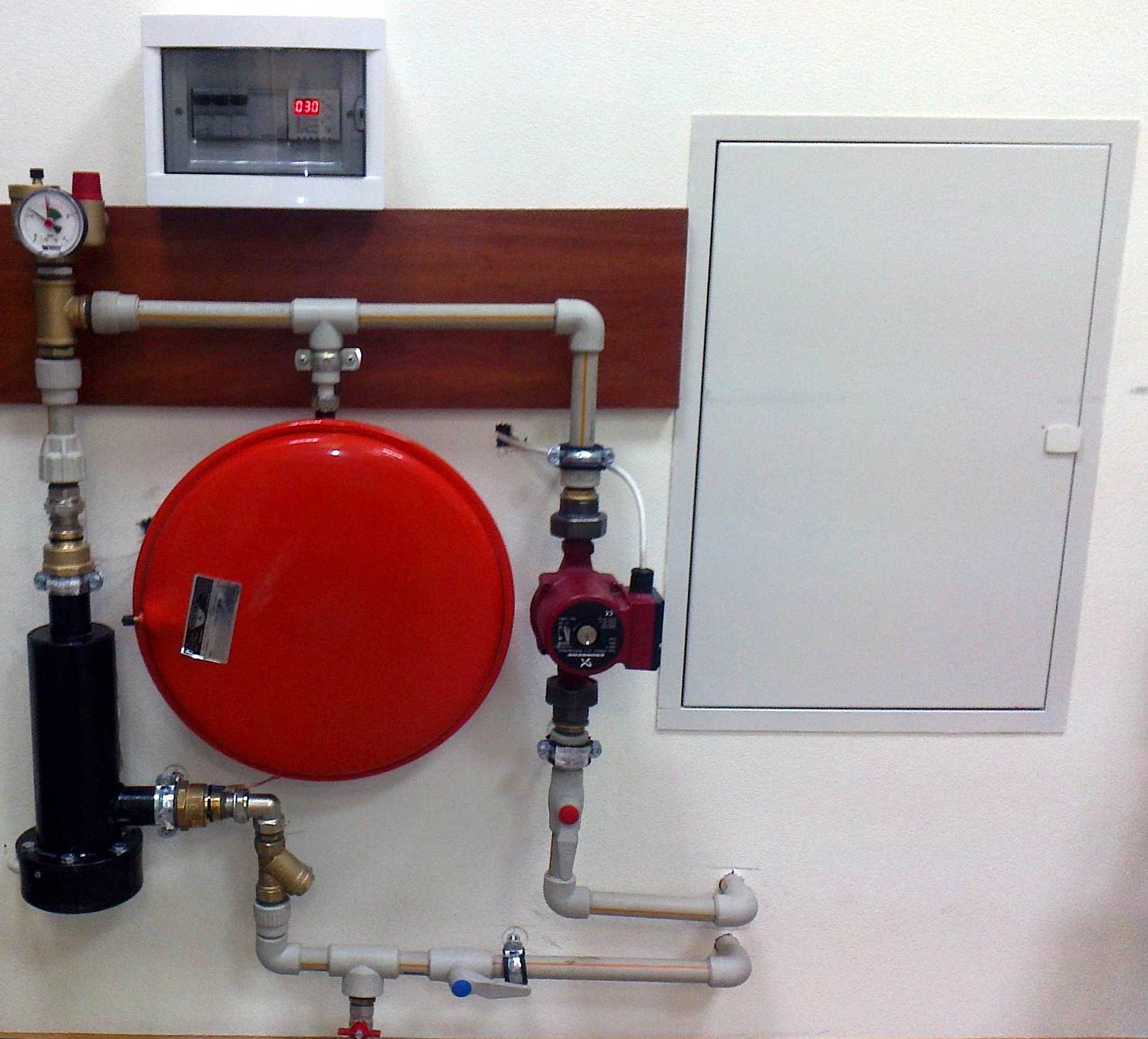

Так выглядит компактная и экономичная полноценная система отопления с недорогим электродным котлом.

Маломощные модели до 5-6 кВт включительно могут работать от однофазной сети (220-230 В). Для моделей большей мощности однофазной сети будет попросту недостаточно. Это значит, что теплоноситель будет дольше нагреваться до рабочей температуры, нагревательные элементы будут активны на протяжении гораздо большего времени, нарушится экономичный режим работы автоматики.

И наоборот, для маломощных отопительных электрокотлов вполне достаточно однофазной сети, специально переоборудовать проводку ради обеспечения трехфазного питания не стоит.

Функциональность автоматики

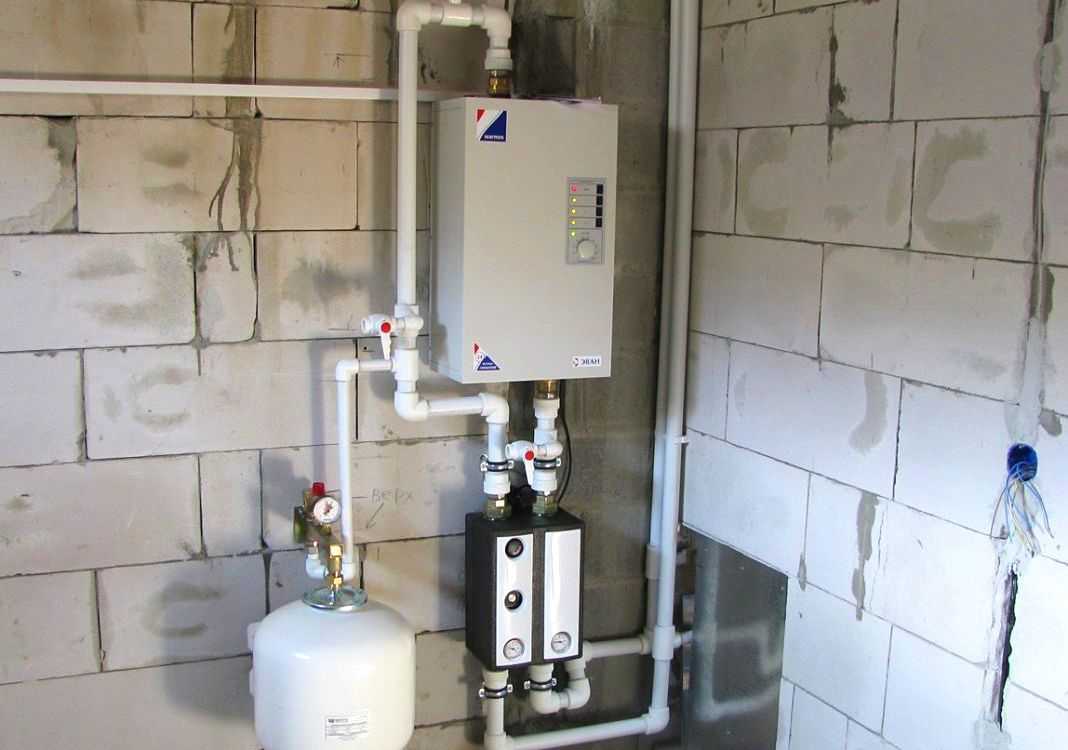

Компактная настенная модель Эван Класс «Комфорт» Warmos (380 В) с 3-ступенчатой регулировкой мощности.

В более простых и недорогих моделях обязательно должен быть как минимум трехступенчатый переключатель мощности. Соответственно, более дорогие модели должны иметь плавно модулируемую по датчику температуры мощность. В некоторых моделях имеются заводские экономичные режимы и возможность программирования работы котла по дням и по часам, что позволяет сделать акцент на максимальный нагрев теплоносителя в ночное время по сниженным тарифам на электроэнергию.

К слову, особо эффективной при использовании ночных тарифов будет буферная емкость, которая позволит использовать накопленное за ночь тепло днем, вовсе не включая котел в пиковый и полупиковый тарифные периоды.

Наиболее экономичным и комфортным является режим работы с использованием комнатного термостата. Даже самые простые модели комнатных термостатов имеют множество тонких настроек, а автоматика котла ориентируется не на температуру теплоносителя, а на температуру воздуха в помещении, что более правильно.

Расчет минимально необходимой мощности

Для использования энергосберегающего электрического котла в качестве вспомогательного источника тепла в домах до 120-150 м2 достаточно моделей мощностью 3-6 кВт. Для постоянного использования электрокотла, минимально необходимую мощность необходимо рассчитывать исходя из теплопотерь дома.

Упрощенно, для среднестатистического дома с кладкой в 2 кирпича и высотой потолков до 2,7 м в климатической зоне Подмосковья теплопотери составляют 1 кВт в час. Также желательно закладывать запас мощности в 10-15%, а для электрокотлов с ТЭНами – 20-30% в виду образования накипи и снижения КПД.

Как рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Другие критерии выбора

Наличие циркуляционного насоса. Нормальная естественная циркуляция теплоносителя невозможна в отопительных контурах длинною 30 м и более, поэтому необходимо обеспечить ее принудительно. Делается это с помощью циркуляционного насоса. Настенные модели в прямоугольных стальных корпусах идут уже с насосом, для других моделей его необходимо докупать отдельно

В любом случае важно понимать, что он дополнительно потребляет 60-150 Вт в час, в зависимости от его мощности.

Одно- или двухконтурный. Расход электроэнергии в двухконтурных моделях практически не отличается, поскольку они работают по принципу приоритета ГВС: как только открывается кран горячей воды, она подогревается от отопительного контура (не смешиваясь)

Дополнительная мощность нагревательных элементов на нагрев ГВС не требуется.

Защита от перегрева. Обязательный и важный критерий, обеспечивающий безопасность котла в случае аварийных ситуаций (протечка, ошибка автоматики, отказ циркуляционного насоса и т.д.).

Тэновые электрические котлы

В котлах данного типа для нагрева теплоносителя используются трубчатые нагревательные элементы (ТЭНы). По сути, это электрические проводники с очень высоким сопротивлением. Электрический ток, протекая по элементу, вызывает его нагрев, который передается теплоносителю.

Сам нагревательный элемент окружен диэлектрическим материалом и помещен в металлическую трубку различной формы. Контакты для подключения выведены на концы трубки. Сама трубка (корпус тэна) электрически безопасна.

На бытовом уровне тэны хорошо знакомы по старым электрическим чайникам и переносным водонагревателям.

Недостатком данного типа котлов, является тот же недостаток, что и в чайнике — образование извести на поверхности ТЭНа и стенках котла. Происходит такое образование извести при использовании, так называемой жесткой воды. Поэтому в обслуживании котла, вносится элемент очисти известковых налётов, добавлением к теплоносителю различных добавок. Либо вода перед использованием искусственно доводится до показателя нормальной жесткости 7–10 мг-экв. на литр.

Основными способами смягчить воду является предварительное кипячение, дистилляция или использование специальных фильтров. Это тоже нужно предусмотреть перед покупкой электрического котла тэнового типа.

Еще одна проблема ТЭН котла может стать утечка теплоносителя. ТЭН, не погруженный в воду перегревается и как следствие сгорает, что в свою очередь приводит к пожару

Поэтому не нужно экономить на автоматике котла и обратить особое внимание на его автоматику.
