Электропроводка в каркасном доме своими руками

Введение проводов в жилой деревянный дом

Безопасность электропроводки во многом зависит от соблюдения всех правил безопасности, а начинать надо с правильного введения проводов внутрь дома. Существует два способа введения проводов:

• воздушный
• подземный

При воздушном способе провода идут от столбов по воздуху и проникают в дом, как правило, в чердачном помещении. Что для проведения такой проводки необходимо знать? Во-первых, провода должна быть надежно защищены, желательно, чтобы они шли в металлической трубе. Во-вторых, место входа в дом, как правило, располагается среди сырых досок чердака, а значит это место повышенной пожарной опасности. Чтобы избежать возгорания, в первую очередь надо укрепить провод на месте запуска его в дом специальной гильзой.

Воздушный способ проводки электричества к дому

В старых домах можно увидеть, что место входа электропроводки укреплено куском резинового шланга. Однако этот способ, несмотря на дешевизну, является крайне опасным. Резина содержит в себе материалы, которые крайне легко возгораются – например, некоторый процент такого углерода, как сажа. Со временем появляется участки электропроводимости, и повышается вероятность возгорания.

Подземный способ заводки кабеля в каркасный дом считается более безопасным, так как провода залегают под землей и не подвергаются внешним механическим воздействиям. Они не могут быть оборваны ветром, что в нашем климате встречается часто, не могут быть повреждены падающим деревом или веткой.

Подземный ввод кабеля в дом через фундамент

Столб с кабелем должен располагаться на глубине около метра, минимум 0,8 м. Это место должно быть обозначено табличками, чтобы исключить повреждение провода под землей во время земляных работ. Провода впускают в каркасном доме через фундамент, и также место их входа укрепляют гильзой из металла. Естественно, провода должны быть защищены трубкой из огнеупорного пластика. Металлическая не подойдет, так как в земле из-за влажности может возникнуть ржавчина.

Подземную проводку проще класть во время строительства. Если дом уже возведен, то гораздо проще и дешевле сделать воздушную.

При проведении воздушной проводки важно соблюдать следующие параметры:

• расстояние от земли до проводов должно быть не более 15 метров
• расстояние между столбами-опорами не должно быть более 15 метров
• расстояние между последним столбом и домом должно быть не более 10 метров
• запуск проводов в дом должен быть на высоте не менее 2,75 метра

Провода, которые идут от столба к дому, должны иметь сечение 16мм, это обеспечивает срок их работы 25 лет. Они также носят название СИП-провода, имеют прочную оболочку, устойчивую к перепадам температур и инфракрасному излучению. Однако такие провода в дом не заводятся, так как по стандарту в деревянные дома проводка делается только из медных проводов. При этом кабели с алюминиевой токопроводной частью запрещены в применении в каркасных домах.

Схема подводки СИП кабеля

Обратите внимание на кабель ВВГнг, который отключается повышенной пожарной безопасностью. Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства

Провода в доме необходимо заключать в гофру, которая имеет огнеупорные свойства.

Распределительный щиток

Для каркасного дома лучше всего выбрать пластиковый распределительный щиток. Это позволит обойтись без заземления. Для металлических изделий монтаж заземления проводится в обязательном порядке.

Щиток обычно крепится на стене при помощи саморезов. Удобнее всего расположить его в прихожей, внутренней кладовке или коридоре недалеко от входной двери. Высота размещения определяется индивидуально.

Ключевые моменты, которые следует учесть при выборе местоположения распределительного щитка:

• удобство обслуживания;
• сухой внутренний климат в помещении;
• защищенность щитка от случайных контактов.

На распределительном щитке размещаются следующие элементы:

1. Вводной автомат для мгновенного обесточивания каркасного дома при проведении ремонта или в аварийной ситуации.
2. Устройство защитного отключения – УЗО, которое автоматически прекратит подачу электроэнергии при возникновении неполадок или других проблем с электроприборами.
3. Прибор учета расходуемой электроэнергии – счетчик.
4. Комплект автоматических выключателей, устанавливаемых от большего к меньшему номиналу. Количество определяется числом внутридомовых кабелей. Номинал – мощностью внутренней электропроводки.
5. Земляная и нулевая колодки, к которым крепятся все кабели.
6. Индикатор фазы, показывающий ее наличие при помощи светодиодов, для каждой фазы необходим отдельный глазок индикации.

Если обустройство электропроводки в каркасном доме проводилось без заземления, необходимо установить разрядники. Подобные приборы принимают и обезвреживают стихийные разряды (удар молнии). Это обеспечивает сохранность бытовых электроприборов и внутридомовой электропроводки.

После окончания монтажных работ нужно пригласить сотрудников электролаборатории. Они должны выполнить все замеры и выдать документ, подтверждающий правильность проведения электромонтажных работ.

https://youtube.com/watch?v=iitX6ameFeE

Как производится соединение проводов

Какие существуют варианты соединений?

• Первый вариант — скрутка. Этот вариант не подходит согласно правил устройства электроустановок (ПУЭ)
• Вариант 2 — соединение пайкой — больше подходит для небольших проводов, поскольку делает полученные соединения не разборными.
• Вариант 3 — болтовое соединение — такое соединение наилучшим образом подходит для мест крепления люстр и лампочек.
• Вариант 4 — пружинными клемами.
• Вариант 5 — неразборные соединения опрессовкой

Коммуникационные коробки

Ко всем местам соединения небходимо иметь доступ. Делается это в распределительных коробках, которые специально высверливаются под потолком. Коробка должна иметь доступ, чтобы в случае необходимости можно было бы поправить.

Как делать коммуникационные коробки?

Отверстия под коммуникационные коробки делают при помощи специальных насадок на дрель.

В полученное отверстие вставляют пластиковый стакан, к которому будет крепиться или розетка или выключатель

В каждую такую коробку можно спрятать не больше 6 проводов

В данном случае провода скручиваются и потом навинчиваются на колпачки.

Вариант пропайки проводов

Еще один вариант соединения проводов в строящемся доме — скрутка и пропайка

В строящемся доме пропайка не рекомендуется, поскольку необходима некоторая доля прозрачности соединения. Однако в малоточных соединениях, она очень хорошо подходит.

То есть всегда остается риск того, что соединение не верно было собрано и нужно будет раскручивать или обрезать соединения.

Поэтому при монтаже своего каркасного дома я не использовал скрутку и спайку.

Спайка малоточных проводов

В данном случае, показано соединение двух телефонных проводов. В результате многочисленных экспериментов, я пришел к вот такому оригинальному соединению.

Провод из телефонного колодца очень короткий и не дотягивается до внутреннего помещения, поэтому приходится делать соединение в агрессивной внешней среде.

Дело в том, что на соединение постоянно капает вода с крыши. Стояла задача было оградить соединение от воды, а с другой стороны, сделать соединение прозрачным. Что я и добился этой пластиковой бутылкой. Вода больше не попадает на соединение, а конденсат тоже не причиняет вреда соединению.

Я знаю, что этот тип соединения будет поднят на смех многими электриками, но соединение работает уже целый год.

Внимание!

Болтовое соединение для соединения проводов

Болтовое соединение обычно используется в оконечных устройствах. и в клемных колодках. Они позволяют зажимать несколько проводов. Например, в электрощитке и в розетке.

Пружинные соединения фирмы Ваго

Во время монтажа дома я исользовал пружинные клемы, например, клемниками фирмы Wago — они создают довольно изящные соединения.

Клемники Ваго позволяют соединять провода различных типов и диаметров, а специальная паста не позволяет окисляться соединению.

Такое устройство является новинкой для многих из нас.

Устройства считаются неразборными, однако провода можно вытащить из клемника выкручиванием

Внимание!

Распределение нагрузки

Чтобы предотвратить перегрев контактов и возгорание линии, следует максимально равномерно распределить нагрузку и развести проводку в доме. Для расчета используются данные, полученные при работе сети на проектной мощности в течении 20–30 минут.

Сгруппируйте потребителей по следующим принципам:

• однотипные приборы;
• суммированные показатели;
• мощные приборы с продолжительным временем работы.

Разместите установки по линиям, а по завершении расчетов выберите число направлений, дифавтоматы, УЗО, сечение жил в кабеле и тип розеток для отдельных комнат.

Электрификация деревянного каркасного дома — сложный процесс, требующий соблюдения многочисленных правил и рекомендаций, прописанных в ПУЭ и СП. Без должных знаний и опыта обойтись своими силами практически невозможно. Рекомендуется обратиться за помощью к специалистам хотя бы за консультацией. Только грамотный монтаж проводки и выбор качественных материалов гарантируют электрическую и пожарную безопасность здания.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Поговорим про плюсы и минусы разных типов проводки

Что касается внутренней, то плюсы сразу понятны. Эстетичность – все некрасивые соединения спрятаны от глаз и не раздражают, а также не мешают интерьеру.  А что с минусами? Главный минус – затраты на прокладку внутренней проводки значительно превышают затраты внешней проводки. Также, при внутреннем варианте проведения проводки отсутствует возможность переноса розеток и дополнительного подключения точек доступа. Еще один неприятный факт – многие компании не берутся страховать деревянный дом с внутренней проводкой. Так что, если вы захотите застраховать свой дом, то будьте готовы, что Вам, скорее всего, откажут именно из-за проводки.

Теперь поговорим про внешнюю (наружную) проводку. Проводка находится в зоне видимости и можно наблюдать за ее состоянием – это огромный плюс. Более того, любые ее элементы можно без труда заменить, если такая необходимость имеется. К тому же, Вы можете добавлять новые точки подключения электроприбор. Минусы – внешняя проводка не эстетически выглядит и не очень хорошо сочетается с интерьером.

Как мы видим, наружная проводка намного выгоднее и лучше, чем внутренняя. Вряд ли Вам будет в радость ломать стены в доме в поисках места замыкания при запахе горелой пластмассы.

К тому же, статистка показывает, что пожары чаще возникают в каркасных домах с внутренней проводкой, нежели с наружным расположением проводки.

Скрытая проводка

С какой стороны не посмотреть, то можно сказать, что скрытая проводка весьма опасна для деревянных зданий, если она проложена с нарушением стандартов и норм. Все это относится и к каркасным домам. Поэтому для них разработаны жесткие требования к монтажу распределительных коробок, выключателей, розеток кабелей и проводов электроразводки. Все эти элементы сети должны быть размещены в несгораемых оболочках. Монтаж проводов разрешен в металлических трубах, а для установки других элементов электропроводки предусмотрены специальные коробки из металла. Все это необходимо для локализации возгорания в случае короткого замыкания.

Оптимально для монтажа скрытой электропроводки в каркасном строении использовать металлические трубы: стальные или медные. Медные предпочтительней. Они не подвержены коррозии, легко гнутся и соединяются между собой, но намного дороже стальных. Стальные трубы предварительно подготавливаются к монтажу. Их внутренняя часть обязательно должна быть покрыта цинковым сплавом или покрашена для исключения коррозии, острые края зачищены или закрыты пластиковыми вставками, а в местах изменения направления прокладки кабеля они должны соединятся на резьбе или сварке.

Для обеспечения противопожарной безопасности толщина стенок труб должна быть не менее 2.5 мм. Это надежно защитит деревянную конструкцию от возгорания в случае короткого замыкания. Горизонтальная защитная оболочка из труб должна устанавливаться с определенным небольшим уклоном, чтобы исключить накопление сконденсировавшейся влаги. Для его удаления необходимо предусмотреть сливные резьбовые отверстия. В распредкоробках и других установочных элементах сети труба монтируется при помощи резьбового или сварного соединения.

Вся защитная оболочка скрытой электрической разводки в каркасном строении, изготовленная из металлических труб или коробов, в обязательном порядке заземляется, поэтому все отдельные элементы конструкции должны иметь хороший контакт между собой, а также со всеми другими элементами сети. Кабельные изделия укладываются в трубы в свободном положении, занимая не более 40% общего объема. Скрытая электроразводка должна быть проложена так, чтобы при острой необходимости ремонта можно было вытянуть часть вышедшего из строя кабеля или провода, не нарушая целостности защитной оболочки.

Ввод в дом

Подключение дома к линиям электропередач выполняется при помощи толстого кабеля с алюминиевыми жилами. Прокладывается он по воздуху или в земле. Соответственно, отверстия следует проделать в потолочной плите или цоколе.

Прокладка по воздуху выполняется при помощи мощного и упругого стального троса. Сначала протягивается он, а после с помощью клипс к нему крепится электрический кабель. Подземный ввод подразумевает выкапывание траншеи, укладку трубы и протягивание сквозь нее провода. Труба защитит линию от разрывов из-за пучения грунта. В точке ввода кабеля в дом размещается гибкий стальной переходник.

Ввод электричества в каркасный дом кабелем СИП

Не забывайте руководствоваться СНиП. В соответствии с данным документом кабель подключается к счетчику, расположенному снаружи здания. Чтобы защитить прибор от воздействия окружающей среды, его прячут в герметичном ящике и за прозрачным окошком. За счетчиком идет пакетный выключатель, прерывающий подачу электроэнергии при возникновении аварийной ситуации.

Прячем провода внутри стены

Если вы хотите, чтобы ваши стены выглядели эстетично, и по ним не шли провода, можно сделать внутреннюю проводку. Электропроводка в каркасном доме должна быть особо качественной, так как каркасные дома, основой которых является деревянный каркас, по всем нормам считаются постройками повышенной пожарной опасности.

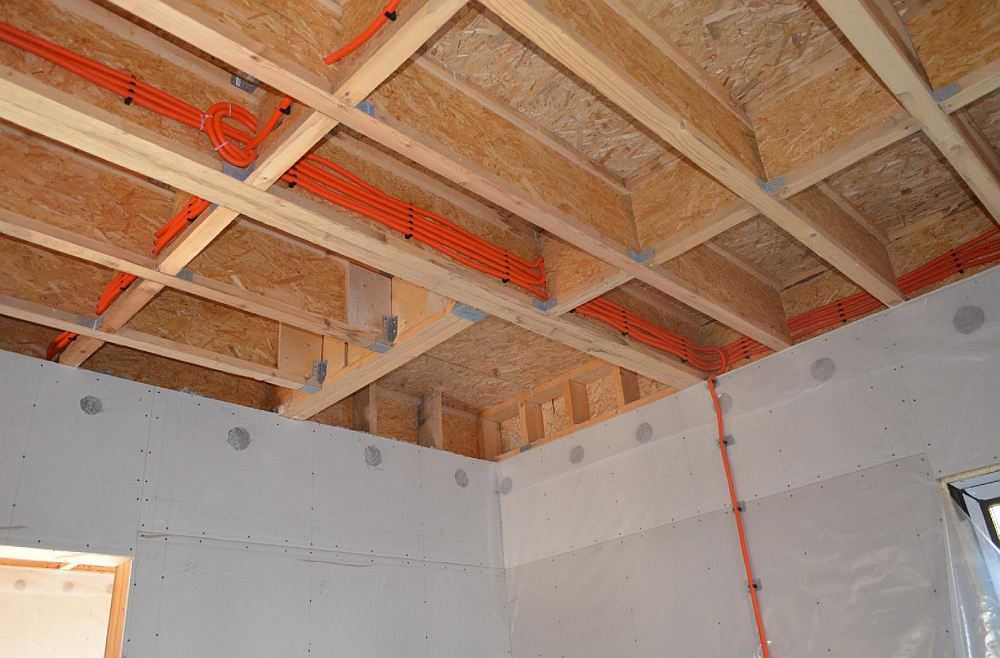

Скрытая проводка в деревянном доме

Именно поэтому все провода, которые вы хотите скрыть внутри стен, должны быть надежно закреплены в металлической трубе. Использование пластика и других материалов нежелательно, так как только металл дает гарантию нераспространения пламени, если с проводкой что-то случится.

Если вы приобрели металлическую трубу для внутренней проводки, ее необходимо обработать (можно своими руками) дополнительно средствами от ржавчины. Можно ее просто покрасить, тогда ржавчина, которая со временем образуется на любом металлическом предмете, не сможет повредить проводку.

Провода в металлической трубке

Если труба имеет повороты и сгибы, необходимо использовать сварку так, чтобы кабель не соприкасался с острыми краями. Труба, состоящая из нескольких частей, соединяется между собой на резьбу и сварку. Места выхода провода из трубы следует закрыть пластиковой насадкой, которая также обезопасит провод от контакта с острыми краями трубы.

Для замены проводки придется поднимать пол

Не забывайте, что в металлической трубе будет собираться конденсат из-за перепада температур, да и точка росы располагается где-то внутри стены, возможно в самой трубе. Чтобы капли воды стекали вниз, труба устанавливается под определенным уклоном.

В каркасном доме все части проводки желательно экранировать металлическими коробами, это касается розеток, выключателей и распределителей.

Вместо металлической трубы можно использовать гофру, которая также может закладываться для скрытия проводки, однако она менее безопасна, чем металл. Зато она позволяет существенно сократить расходы.

Примерная схема монтажа скрытой разводки электричества

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Данный метод является наиболее дешевым и надежным, однако электропроводка смотрится неэстетично. Еще хуже выглядит система в том случае, если рядом расположено сразу несколько проводов. С другой стороны, такой вариант подходит для домов в ретро-дизайне или стиле лофт.

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-канал – пластиковый короб, устанавливаемый на стенах или потолке. Для фиксации используются саморезы или клей. Пластик, из которого производятся изделия, не поддерживает горение и сохраняет свойства при воздействии высоких температур.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Трубы монтируются на начальных этапах строительства. Вам гарантированно понадобится физическая помощь. Подобный вариант проводки в каркасном доме требует много времени и серьезных капиталовложений, поэтому является крайне нерациональным.

Выбор материалов

Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка

Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание

Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.

Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).

Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.

Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме

Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы

Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.

Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.

Устройство скрытой проводки

Скрытая проводка может быть выполнена двумя методами. Первый, классический вариант — размещение кабелей и элементов сети внутри штроб или под обшивкой. Второй вариант, набирающий популярность в последнее время, — использование специальных труб и кабель-каналов. Фактически провода спрятаны от глаз, но расположены не внутри стены.

Однозначно назвать проводку скрытой можно лишь в первом случае, когда кабель спрятан внутри строительных конструкций. К последним относятся перегородки, различные перекрытия, пол, стены и потолок. В большинстве случаев данный вариант подразумевает проделывание специальных штроб. Для их изготовления используют штроборез или болгарку, однако можно обойтись перфоратором или скарпелем с молотком. Те самые трубы и каналы из второго метода должны присутствовать и в первом: их закладывают в штробы, чтобы повысить защиту проводов.

Укладка проводов в штробах

Крепление кабель-каналов к поверхности стен и потолка с последующим размещением внутри проводов является скорее методом организации открытой электропроводки.
