Заземление своими руками: схемы и пошаговая инструкция как сделать правильно заземление в частном доме

Установка контура заземления


Цифровой измеритель мощности, тока, амперметр, напряжения и энергии в электросети с ЖК дисплеем

Согласно классическому порядку монтажа контура заземления, сначала выполняются подготовительные работы, затем осуществляют непосредственно установку устройства и измеряют сопротивление.

Подготовка к монтажу

Для монтажа необходимо подготовить инструменты:

  • лопату;
  • болгарку или ножовку по металлу;
  • сварочный инвертор;
  • перфоратор;
  • гаечные ключи на 8, 10;
  • измерители тока, напряжения, сопротивления.


Подготовка к заземлению в частном доме

Из материалов потребуются:

  • Уголки, изготовленные из стойкой к коррозии стали, 40×40×4/50×50×5 см и длиной не менее 2,5 м. Или стальные круглые стержни диаметром 20 мм.
  • Три металлических полосы длиной 250 см, шириной от 40 до 60 мм и толщиной в районе 5 мм. Чем больше расстояние между электродами, тем лучше растекание токов, так как электромагнитные поля меньше взаимодействуют друг с другом. В идеале расстояние между электродами должно соответствовать их длине или увеличиваться кратно этому параметру.
  • Полоса из нержавеющей стали для соединения контура с фундаментом 40×4 или 50×5 мм или силовой кабель.
  • Болты М8, М10.
  • Токопроводник из меди.

Монтаж защитного устройства


Земельная подготовка к прокладке контура заземления

Первым шагом делают траншеи глубиной порядка 80 см под контур заземления и полосу, соединяющую систему с фундаментом. Конфигурация траншей должна соответствовать форме контура заземления. В данном случае выполняется заземление в виде треугольника со сторонами размером по 2,5 м каждая.

Металлические уголки стоит заострить, чтобы они легче входили в грунт. Их вбивают в почву, а не выкапывают углубления. Электроды должны войти в грунт плотно. Перемычки приваривают к электродам. Обрабатывают сварные швы битумной мастикой для защиты от коррозии. Кабель по траншее подводят в дом, к электрощитку. Для этого с помощью болтов и гаек закрепляют на вертикальный заземлитель запакованный в концевой контакт кабель. Для этого используют шины из меди (10мм2), алюминия (16 мм2) или металла (75 мм2). Засыпают контур сначала песком, потом землей.

Замер сопротивления защитного устройства


Измерение сопротивления заземляющих устройств

Чтобы проконтролировать работоспособность устройства, рекомендуется замерить его сопротивление растеканию токов по всем правилам. Работы лучше выполнять зимой или летом, когда сопротивление грунта максимальное. За норму сопротивления защитного контура принимают показатели 15, 30, 60 Ом или 2, 4 и 8 Ом при измерении с естественными заземлителями и повторными заземлителями отходящих линий для сети 660-380, 380-220 или 220-127 В, соответственно.

Проверка сопротивления в контуре

Чтобы замерить заземление правильно, должны использоваться специальные измерительные устройства – «МС-08» или «МС-416» и пробные электроды. Методика такова:

  1. Потенциальный электрод размещают между контуром и домом на расстоянии не менее 20 м. Другой на прямой линии с первым и защитным устройством, на расстоянии не более 40 м.
  2. Подключив напряжение, измеряют сопротивление.
  3. Измерение заземления проводят несколько раз, постепенно приближая выносной электрод, но не ближе чем на 5 м.

Какие типы есть

Прежде всего, необходимо понимать, заземление какого назначения нужно смонтировать. Решающим фактором в принятии решения станет класс напряжения в частном доме (220 В или 380 В).

По своему назначению заземление существует двух типов: защитное и рабочее.

Рабочее — выполняется с целью предупреждения внезапного повышения величины напряжения в электроприборах бытового назначения. Такое может случится в следствии нарушения изоляции обмоток трансформатора. А также такой тип заземления защищает электроприборы от попадания молнии в конструкцию здания. В таком случае весь заряд уходит в землю .

Защитное заземление — осуществляется за счёт принудительного соединения корпуса электроприбором с землёй через проводник.

Для следующих бытовых приборов должно быть предусмотрено защитное заземление:

  • стиральная машина — её корпус имеет относительно большую электрическую ёмкость из-за эксплуатации в условиях повышенной влажности.
  • микроволновая печь — основной рабочий элемент печи — магнетрон. Он имеет большую мощность. Если контакт с заземлением в розетке плохой, то может возникнуть возрастание уровня магнитных излучений. Многие производители микроволновых печей оборудую клемму — заземлитель на тыльной стороне печи.

Для контакта заземляющего проводника в сети и электроприбора современные розетки оборудованы заземляющими контактами.

Заземление в бытовой электросети

Для обеспечения заземления существует шесть систем заземления. В отдельных строительных сооружениях, в частности, жилых домах используют две основных системы заземления.

Система TN-S-C — рекомендована для внедрения в последние годы. Выполнена такая схема с глухозаземлённой нейтралью на подстанции. Оборудование в этом случае имеет непосредственный контакт с землёй. К самому же потребителю земля (РЕ) и нейтраль/ноль (N) ведётся одним проводником (PEN). На входе в электросеть частного дома такой проводник разделяется на два независимых проводника.

Такая система не предусматривает обязательной установки устройства защитного отключения (УЗО). Защита осуществляется автоматическими выключателями.

Недостаток такой системы — при повреждении или отгорании проводника PEN на протяжении участка подстанция/дом, появляется фазное напряжение на заземляющей шине дома. Такое напряжение ничем не отключается. Исходя из этого ПУЭ регламентирует жёсткие требования к такой линии: проводник PEN должен быть обеспечен механической защитой, а теже должно быть оборудовано периодическое местное заземление на опорах линии электропередач.

Многие линии электропередач, особенно в сельской месности, не удовлетворяют вышеуказанным условиям. Для такого случая рекомендована другая система заземления — система ТТ.

Принципиальная схема

Такая система заземления реализована за счёт отдельно идущего провода от заземляющего контура к вводному щитку постройки, а не от трансформаторной подстанции. Эта система более устойчива к повреждениям защитного проводника, но требует установки УЗО. Без оборудования системы такими устройствами, защита от поражения электрическим током отсутствует. В связи с этим ПУЭ рекомендует такую систему только как дополнительную к системе TN-S-C. (Если линия не соответствует требованиям системы TN-S-C).

Общий вид

Монтажные работы

После того как было определено место установки заземляющего контура, составлен чертеж, выполнены все расчеты и подготовительные работы, можно приступать к непосредственному монтажу конструкций и решать, как сделать контур заземления в данных условиях.

Вначале нужно выкопать траншею глубиной от 70 до 100 см. В вершинах треугольника с помощью кувалды забиваются уголки, обеспечивающие первоначальное сопротивление системы. Средняя глубина забивки составляет 2-3 м. Если грунт слишком твердый и электроды в него входят плохо, необходимо использовать специальный бур, высверлить отверстия и уже в них вставить заземлители.

Перед монтажом концы металлических электродов рекомендуется заострить, чтобы они легче входили в грунт. Штыри не нужно забивать полностью в землю, над ее поверхностью должно оставаться примерно 30 см для крепления. Далее горизонтальные и вертикальные части свариваются между собой, и вся конструкция подключается к металлической полосе, которая, в свою очередь, соединяется с заземляющим проводником.

Затем этот заземлительный провод соединяется с шиной, установленной в распределительном щитке. В местах соединений производится обработка антикоррозийными составами.

Размеры и глубина

Теперь поговорим о глубине забивания прутов и их размерах. Для того, чтоб заземление работало одинаково эффективно в любое время года, пруты должны уходить минимум на пол метра дальше уровня промерзания земли.

Если же говорить о лете, то в жарких регионах грунт может довольно сильно высыхать, а потому хорошо, если пруты достают до подземных вод.

Именно поэтому стоит брать пруты, ну или металлические уголки, от 2 м в длину, а желательно и все 3 м.

Такое заземление будет эффективно работать как зимой при морозах, так и летом во времена засухи.

Для более удобного монтажа делайте нижнюю часть острой, а наверху приваривайте небольшие площадки, чтоб молотом было проще бить.

Защита трансформатора от удара молнией

Если крыша выполнена из металла, защитить трансформатор от молнии возможно следующим образом: кровлю связывают с системой заземления с противоположных сторон, иными словами, в тех местах, где стальная полоса входит в помещение трансформаторной подстанции. В качестве проводника используют проволоку 8 мм в диаметре. Но лучше всего заранее проектировать молниеприемник на крыше трансформатора.

Полосу, используемую в качестве горизонтального элемента системы, пролегающую вдоль наружной стены постройки, нужно защитить от механического воздействия и повреждений, а также от появления коррозии.

Применение на практике

Уровень электропроводности земли — величина непостоянная. На его значение влияют разнообразные факторы, среди которых основные — влажность, температура, структура и воздухопроницаемость. При установке заземляющего устройства требуется достоверная информация о местах проведения строительных работ. Чтобы сопротивление заземлителя не превысило допустимую норму, необходимо точно обозначить пределы, в которых оно может изменяться.

Все данные для нужд проектирования получают при помощи геологических изысканий и измерений на конкретном объекте. Полученные результаты подлежат корректировке с учётом времени года, ведь нормируемые значения необходимо обеспечить при самых критических условиях. И только если выясняется, что возможность привязки к местности по разным причинам отсутствует, пользуются справочными таблицами, при этом расчёт всегда будет ориентировочным.

Из чего состоит заземление

  1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
  2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
  3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

  • Глина пластичная, торф = 20–30 Ωм·м
  • Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
  • Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

  • R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • Рэкв — удельное сопротивление грунта, см. информацию выше.
  • L — общая длина каждого электрода в контуре.
  • d — диаметр электрода (если сечение круглое).
  • Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

  • Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • b — ширина электрода — заземлителя.
  • ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Разновидности токоотводящих приспособлений

Наружный контур из искусственных элементов заземления подбирается согласно правилам ПУЭ. В нем четко дано определение основных видов контурных систем, которые могут быть:

  1. Традиционными заземляющими конструкциями.
  2. Глубинными модулями
  3. Наружными заземляющими системами.

Следует подробнее остановиться на каждой из них.

Традиционные конструкции

Такое контурное заземление собирается из одного горизонтального металлического электрода и трех вертикальных стержней. Горизонтальный (линейный) электрод представляет собой металлическую полосу, а забитые вертикально в землю стержни делаются из толстой арматуры. Эти элементы должны иметь определенную, заранее рассчитанную для данной местности и здания длину.

К недостаткам традиционного заземления можно отнести:

  1. Сложность монтажа.
  2. Сильная коррозия. Большинство элементов контура собирается из непокрашенного черного металла, который из-за лучшего контакта с землей нельзя красить.
  3. Влияние температурных перепадов и переменчивой влажности на верхнюю часть устройства.

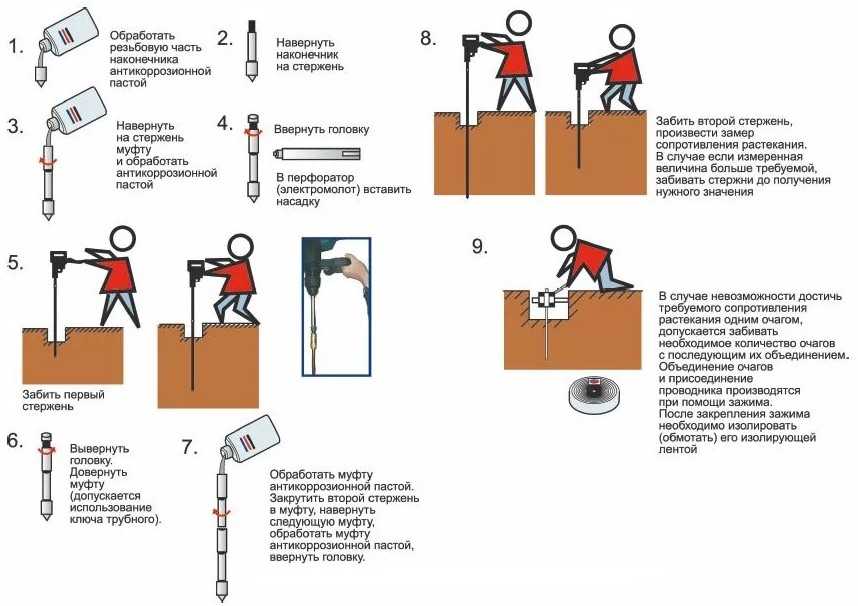

Глубинные модули

Эта система заземляющего устройства изготавливается в заводских условиях и практически не имеет тех недостатков, которые существуют у традиционного заземления.

К достоинству глубинной модульной системы относится:

  1. Точность и качество всех элементов контура.
  2. Длительная эксплуатация.
  3. Благодаря тому, что электроды устанавливаются на большую глубину, погодные условия практически не влияют на работу заземления.
  4. Отсутствие необходимости частого обслуживания контура.
  5. Простота расчет сопротивления.
  6. Несложный монтаж заземления.

После монтажа контура необходимо проверить все соединительные стыки заземления, а также его работу. Если монтаж произведен точно по расчетам сотрудников специализированной и лицензированной лаборатории, которые производили замер и расчет контурного сопротивления, модуль будет безупречно работать на протяжении долгих лет.

Наружное обустройство

Применяется для заземления трансформаторных подстанций и состоит из вертикальных и горизонтальных электродов. Заземляющий контур собирается из 4 стальных полос шириной 40−50 мм и толщиной 8−10 мм на расстоянии не ближе 1 м от стены строения.

Полосы укладываются на дно траншеи глубиной 500 — 700 мм от поверхности земли. При монтаже используется заранее приготовленный рабочий чертеж, который проектируется под определенное электрооборудование.

Кроме этого, горизонтальное заземление может быть смонтировано в котловане под фундаментом здания и опорами воздушных линий электропередач.

Также для наружного заземления электрооборудования могут использоваться естественные заземлители в виде металлических трубопроводов, обсадных труб, металлических и ж/б сооружений и других токопроводящих конструкций, тесно связанных с грунтом. К заземлителям можно отнести и оболочки свинцовых кабелей, а также нулевой рабочий провод, имеющий повторный заземлитель.

К контурному заземлению не подключаются только трубопроводы со взрывчатыми и легковоспламеняющимися веществами.

Внутренний контур заземления

Трансформаторная подстанция зачастую оборудуется тремя камерами, реже они объединяются в одну. По всему периметру каждой камеры прокладывается полоса заземления. Это нужно для того, чтобы сделать безопасными все металлические части внутренней конструкции, находящиеся под напряжением.

Прикрепляется полоса к стене либо дюбелями, либо особыми держателями, промежуток между которыми равняется 60-100 см. Расстояние до пола должно составлять 40 см. Все разбирающиеся части конструкции крепятся при помощи болтов, прочие элементы – посредством сварки. В переносном заземлении используют так называемую «гайку-барашек». В качестве гибких заземляющих перемычек используется неизолированный провод ПВЗ. Это обеспечивает видимую целостность соединения.

Заземляющие и нулевые проводники, прокладываемые через стены, заделываются с помощью специальных гильз. Изнутри их заполняют специально предназначенной негорючей смесью. После прокладки полосу окрашивают определенным образом – зеленый фон и на нем через интервал в 150 мм желтые полосы шириной 15 мм.

В той камере, где непосредственно находится трансформатор, система заземления обустраивается так:

Схема контура заземления имеет следующие обозначения:

  1. Швеллерный профиль в полу, на который устанавливается силовой трансформатор.
  2. Снимающееся ограждение.
  3. Знаки предупреждения об опасности, закрепленные на ограждении.
  4. Шина внутренней системы заземления.
  5. Шина заземления трансформатора.
  6. Выемка в стене для шин 0,4 кВ.
  7. Узел крепления шин 0,4 кВ.
  8. Заземление ворот перемычками.
  9. Зарешеченные вентиляционные отверстия в воротах.
  10. Маслоудерживающий борт.
  11. Розетка.
  12. Включатель света в помещении.
  13. Лампа освещения.
  14. Сеть 220 В.

А – точка, в которой присоединяется переносное заземление. Болт М8 приваривают к шине заземления и оснащают его двумя шайбами и «гайкой-барашек» соответствующего размера.

В – точка, в которой соединяются шины заземления.

С – точка, в которой шины заземления соединяются с металлическими конструкциями.

Контур заземления, видео:

Устройство контура заземления, его виды

Зачастую заземление представляет собой электроды в виде металлических труб, которые соединяются друг с другом прутом из металла и заглубляются в землю. Всю эту конструкцию соединяют с домовым щитом с помощью металлической полосы.

Расстояние от поверхности земли, на которое заглубляются электроды, зависит от того, на какой глубине залегают подземные воды. Чем ближе они к поверхности, тем выше система заземления. При этом ее удаленность от здания должна составлять от 1 до 10 м, не больше и не меньше.

Для обустройства контура заземления в частном доме, в качестве электродов подойдут не только трубы, но и гладкая арматура, стальной уголок, двутавр. При этом они должны иметь форму, позволяющую беспрепятственно забить их в землю, а также площадь сечения, превышающую 15 кв.мм.

Электроды в основном располагают в виде геометрической фигуры. Это может быть квадрат, треугольник, прямоугольник либо просто цепочка. Форма зависит от количества труб, удобства монтажа контура заземления и площади, которую необходимо охватить. В некоторых случаях оборудование располагают по всему периметру дома.

Важно помнить, что систему заземления следует в обязательном порядке располагать глубже уровня промерзания земли. Вполне возможно соорудить контур заземления своими руками из того, что имеется в доме, но легче, конечно, купить в специализированном магазине готовое оборудование

Его минус заключается в достаточно высокой стоимости, а преимущество – в удобстве и долговечности

Вполне возможно соорудить контур заземления своими руками из того, что имеется в доме, но легче, конечно, купить в специализированном магазине готовое оборудование. Его минус заключается в достаточно высокой стоимости, а преимущество – в удобстве и долговечности.

Существует два основных типа контуров заземления:

  • традиционный;
  • глубинный.

В первом случае система изготавливается из электродов, один из которых расположен по горизонтали, а несколько – по вертикали. Первый обычно сделан из стальной полосы, а вторые из арматуры или труб. Все электроды имеют предельно допустимые значения по размеру.

Если заземление обустраивается в жилом доме, то оборудование следует устанавливать там, где меньше всего бывают люди, например, с северной стороны строения, где дольше и чаще бывает тень, а влажность в земле присутствует постоянно.

Минусы традиционного контура заземления:

  • большая трудоемкость и сложность;
  • черная сталь, из которой изготавливают элементы конструкции, подвержена коррозии, которая стремительно развивается во влажной земле;
  • т.к. оборудование находится в верхнем слое почвы, который подвержен влиянию сезонных перепадов температуры, а также влаги и засухи, его параметры иногда становятся недопустимыми.

Глубинный вид заземления избавлен от многих минусов традиционного. Он изготавливается на производстве в виде модульно-штыревой системы. Достоинства:

  • благодаря заводскому изготовлению соответствует всем нормам и требованиям;
  • служит очень долго – несколько десятилетий;
  • благодаря большой глубине забивания электродов, в любую погоду имеет стабильное значение сопротивления растеканию тока;
  • не нуждается в частом наблюдении за состоянием;
  • расчет контура заземления чрезвычайно прост, впрочем, как и монтаж.

По окончании работ нужно проверить, соответствует ли установленное оборудование существующим требованиям. Также необходим замер контура заземления с целью проверки качества всех соединений. Исследование проводят эксперты какой-либо лаборатории, имеющей лицензию, и после дают заключение. На контур заземления, фото которого представлены в статье, заводят паспорт, а также протокол испытания и акт допуска к использованию.

Перед тем как сделать контур заземления необходимо приобрести высококачественные материалы, потому что электроустановка будет надежной только в том случае, если надежен каждый ее элемент.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности – TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа. На определенном участке цепи заземляющий проводник соединяется с PEN

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии

Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную установку УЗО!

Делаем своими руками качественный контур заземления в частном доме: как работает система


Неисправный электроприбор потенциально является источником угрозы здоровью человека, потому что на его остове может оказаться напряжение. После прикосновения к устройству, ток моментально проходит через тело и устремляется в землю, оказывая разрушающее действие на организм. Не всегда защитные аппараты вовремя реагируют и отключают сеть.

Прежде, чем организовать своими руками устройство заземления в частном доме, важно понять, почему ток направляется в землю. Суть в том, что она обладает существенной электроемкость

Если электротоку предоставить другой, более доступный путь, то он пойдет по нему, а не сквозь организм человека. Для этого подойдет проводник с сопротивлением не более 4 Ом, а при утечке тока УЗО моментально отключит аварийный участок.

По этой причине все электроагрегаты и оборудование имеют контакт для подсоединения заземляющего проводника, проводка формируется трехжильным проводом. У всей современной быттехники металлический корпус соединен с одним из контактов сетевой вилки. Даже осветительные приборы нужно заземлять, не говоря уже о системах резервного электроснабжения и распределительных щитах.

Везде, где присутствует переменное напряжение величиной свыше 42 В или постоянное – более 110 В, обязательно наличие заземляющего контура

Важно отметить, что схема способна не только обезопасить людей, но и выполняет ряд дополнительных функций:

  • Стабилизация работы электроустановок.
  • Защита аппаратуры от перенапряжения.
  • Снижение сетевых помех и электромагнитных излучений.

Устройство заземляющего контура

Самостоятельно выполненный контур заземления состоит из стержней и заземляющих проводников. Последние представляют собой любую часть устройства, соединяющие электроагрегат с заземлительной линией. Это могут быть и жилы проводов желтого цвета, и элементы внутренних и наружных контуров, и специальная шина щитка.

В качестве заземлителя выступает электрод, контактирующий с почвой. В зависимости от особенностей реализации защитного электрозаземления существует два вида заземлителей:

  1. Естественные.
  2. Искусственные.

Если следовать указаниям ПУЭ, то предпочтение следует отдавать первому виду. В приватном домостроении естественными устройствами могут быть:

  • Броня силового кабеля.
  • Трубы для прокладки электропроводов.
  • Всевозможные стойки из металла, например, элементы забора.
  • Железобетонные заглубленные элементы постройки в виде ферм, колонн и фундаментов.

Искусственные сооружения используются в случаях, когда импеданс естественных заземлителей не отвечает нормативам, о которых поговорим ниже.

Расчет заземления из электролитических заземлителей

Для его проведения используются те же принципы, что и при вычислении сопротивления горизонтальных электродов, выполненных в форме обычной трубы. Только учитывается влияние электролита на окружающую его почву. Для этого вводится поправка коэффициента С. Она может изменяться в разных условиях от 0,05 до 0,5.

Формула расчета сопротивления представлена ниже.

Электролитическое заземление изготавливается в виде горизонтального отрезка полой трубы из нержавеющей легированной стали или медных сплавов, устойчивых к процессам коррозии. Через нее происходит насыщение почвы сквозь электроды минеральными солями, обладающими электролитическими свойствами.

Составление расчета

Неопытные мастера часто создают заземление путем проб и ошибок. Вначале определяются с глубиной грунтовых вод, затем отступают от здания на некоторое расстояние и создают контур в виде треугольника, после чего сваривают электроды друг с другом и делают замер сопротивления в имеющейся конструкции. Если сопротивление превышает нормативы, добавляются новые проводники — до тех пор, пока не удается добиться приемлемых показателей.

Более продвинутый подход предполагает перед тем, как сделать контур заземления, выполнить ряд расчетов. С помощью вычислений определяют число заземлителей, длину соединительных элементов, исходя из уровня сопротивления земли.

В качестве примера рассмотрим установку системы заземления вертикального типа. Вначале устанавливают сопротивление электрода, для чего используют формулу:

Удельное сопротивление грунта по различным составам указано в таблице ниже.

В следующей таблице представлен сезонный климатический коэффициент сопротивления почвы.

Однако если грунт неоднородный, тогда применяют такую формулу:

Формула позволяет определить эквивалентное удельное сопротивление неоднородного грунта.

Если не учитывать сопротивление горизонтального заземлителя, количество электродов можно найти по формуле:

Сопротивление тока горизонтального заземлителя определяют по формуле:

Длина электрода устанавливается так:

Сопротивление вертикальных электродов с учетом горизонтального заземлителя:

Общее число вертикальных электродов определяется по такой формуле:

В таблице ниже представлен коэффициент использования заземлителей.

Параметр «коэффициент использования» указывает на взаимодействие токов в зависимости от местонахождения вертикальных проводников. При параллельном соединении электродов токи оказывают влияние друг на друга. При уменьшении расстояния между проводниками общее сопротивление контура возрастает.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
