Как подключить розетку правильно

Чем опасно отсутствие заземления

Все приборы время от времени выходят из строя и поломки часто незаметны. На фазе может повредиться изоляция или «отвалиться» провод, коснувшись металлического корпуса, который окажется под напряжением.

Представьте, что Вы касаетесь к нему рукой, стоя на мокром полу. Вас тут уже ударит током, что может закончиться серьезными травмами или несчастным случаем. Притом стиралка может быть даже выключенной.

Только подумайте, Вы каждый день пользуетесь электрочайником, бойлером, пылесосом, кондиционером, электроплитой и везде Вы подвержены потенциальной опасности. Но, если розетка будет заземленной, электричеству будет куда вытекать, и Вас не ударит.

Хуже, когда заземления вообще нет

На улице гроза и тут вдруг молния попадает в столб ЛЭП за несколько сотен метров от Вашего дома. Сверхмощный разряд проходит по мокрому столбу в землю, но из-за электромагнитного поля в линиях электропередач возникнет мощный импульс.

Токовый разряд в тысячи ампер по проводам проникнет в дом и уничтожит всю включенную в розетки электронику, даже если она в это время не будет работать.

Молнии даже не обязательно ударять вблизи дома. Она может поразить столб линий электропередач за километр от Вас и мощности импульса хватит, чтобы вмиг уничтожить все, на что Вы зарабатывали непосильным трудом.

Единственный вариант защититься — поставить ограничитель перенапряжений — УЗИП (разрядник). Это модуль, подключенный с одной стороны к фазе, а с другой к заземлению. Внутри него химический состав — диэлектрик, который под высоким напряжением превращается в проводник. Когда в сети возникает высокомощный импульсный разряд, УЗИП безопасно пропускает его в землю.

На столбах и в щитках часто стоят грозоразрядники, но они снимают только часть опасного потенциала. После них по сети протекает импульс до 100кА. Чтобы уменьшить его мощность потребуются модульные УЗИПы. Они делятся на классы:

• Класс B — снимает разряд от 50кА до 100кА, ставится в щитке многоквартирного дома;
• Класс С — снимает от 15кА до 40 кА, устанавливается в лестничном или подъездном ГРЩ;
• Класс D — «срезает» разряды до 15кА, предназначен для квартирного щитка.

Если на пути грозового импульса к Вашему дому будут установлены все три класса, то Ваша сеть будет на 100% защищена. Вы сможете не боясь смотреть телевизор в грозу или работать за компьютером. Но, если «земля» отсутствует, то Вы не сможете поставить разрядники и во время грозы будете беззащитны.

Почему в доме отсутствует заземление?

Новые СНиПы требуют обязательное его наличие в каждой сети, потому во всех новостройках сеть заземлена, что строго проверяется. В советские времена такого жесткого требования не было, потому оно часто игнорировалось. В старых квартирах, построенных до 1980-х годов, обычно проложена двухжильная проводка, где заведена фаза и PEN-проводник (зануленная «земля»).

Это так называемая система TN-C. В ней все токовые утечки идут в нейтраль и их нельзя вычислить, соответственно сеть больше подвержена авариям. Как результат, больше вероятность возгорания проводки или возникновения пожара, из-за чего такая система считается небезопасной и запрещена современными нормами.

Если Вы заселяетесь в квартиру советской постройки, не поленитесь заглянуть в подъездный щиток. Там должна быть PE-шина, подключенная желто-зеленым проводом.

При отсутствии Вам придется прокладывать «землю» в квартиру индивидуально. Как вариант, можете скооперироваться с соседями, собрать деньги и провести в подъездный ГРЩ. Это выйдет гораздо дешевле.

Если в подъездном ГРЩ стоит PE-шина, и квартира к ней подключена, не лишним будет проверить работоспособность. Из-за того, что опасные утечки тока обычно бывают в электроприборах, диагностику стоит начать с розеток.

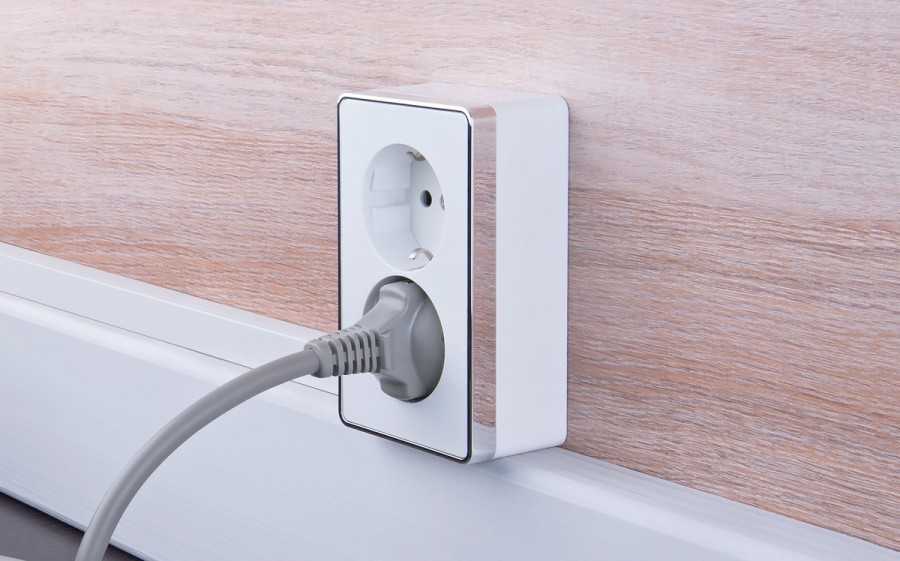

Накладная розетка с заземлением

Накладная розетка оснащена планкой для монтажа, в которой предусмотрены технологические отверстия для крепления к стене. При монтаже накладных розеток действуют в такой последовательности:

• выключить автомат и снять питание на объекте;
• разобрать розетку и приложив ее к желаемому месту установки, осуществить разметку под отверстия для крепления;
• при помощи перфоратора засверлить отверстия в стене и вставить в них дюбеля;
• подсоединить идущие от коробки провода к клеммам розетки;
• при помощи шурупов либо саморезов осуществить крепление к стене;
• собрать розетку и проверить заземление.

Чтобы проверить заземление, действуют так – обычную лампочку на 220 вольт с патроном, к которому подсоединены два провода с щупами, подсоединяют к нулю и фазе. Лампочка должна гореть.

Затем щуп с нулевого провода перебрасывают на землю. Лампочка должна гореть точно так же, как и в первом случае. Если она не горит, или горит слабо – заземление неисправно.

Разновидности розеток

Выработавшие свой эксплуатационный срок устройства, требуют замены на новые. Это необходимо для избежания некоторых опасных моментов — короткого замыкания и поражения жильцов током. Перед тем, как провести электророзетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.

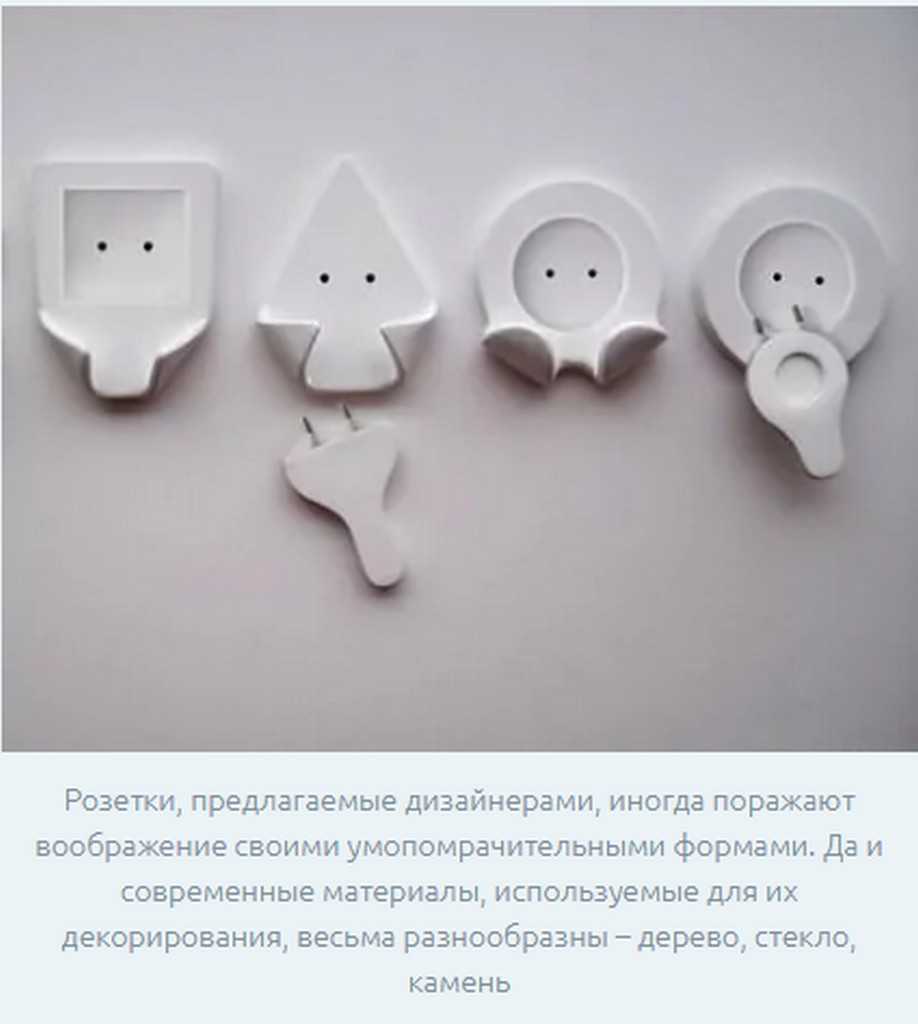

Дизайнерские розетки

На современном рынке можно найти электроприборы различных материалов, качества, дизайна, способа установки. При покупке так же немаловажную роль играет уровень защищенности и способ, которым розетка будет монтироваться.

По способу монтажа розетки делятся на

• Накладные варианты. Такой вариант идеально применим для деревянных домов, поскольку электрооборудование размещено внутри, а не снаружи, что защищает от пожароопасности. Основной их смысл в том, что контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов.Декоративно замаскированная электропроводка к ним подводится также снаружи стены.
• Встраиваемые модели. Такие устройства предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед подключением розетки встраиваемого типа, необходимо сделать углубление в стене определенного диаметра и глубины. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор.Отличие таких розеток будет в том, что они не будут выходить за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – это специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

Виды розеток по типу проводки

• Винтовые. Крепятся к клеммам с помощью закручивающихся винтовых зажимов.
• Пружинные. С подручными зажимами, прижимающими провода к клеммам, вместо винтов.

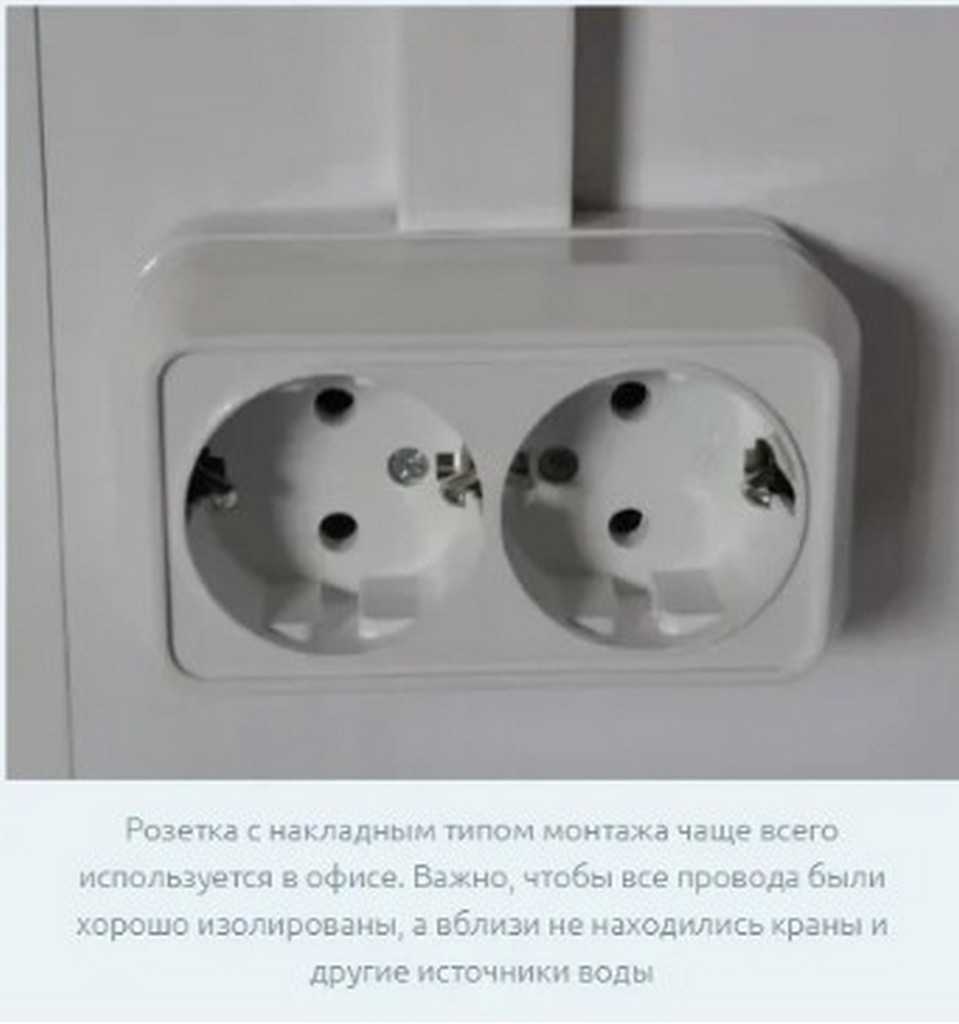

Накладной тип розеток

По количеству контактов

Розетки подразделяются на двухфазные и трех фазные. Первые предназначены для домов, в которых электропроводка состоит из только из двух жил, фазы и нуля. Трехфазные ставятся в том месте, где в проводку входит третий, заземляющий провод. Такие модели мы бы порекомендовали для бытовой техники например, для стиральных машин, а так же они хорошо подойдут для компьютерных системных блоков.

Установка

Инструменты:

• Уровень,
• Карандаш,
• Перфоратор – при необходимости расширения отверстия в стене,
• Плоскогубцы,
• Плоская и крестовая отвертки,
• Кусачки.

Высота размещения приборов зависит от индивидуальных потребностей. Обычно установление производится на высоте в 0.3 метра над уровнем пола. В кухонном фартуке устройства монтируют на высоте 1 метр.

Этапы работ:

1. Намечается будущее место установки на поверхности стены розетки либо ряда узлов питания электроэнергией.
2. До назначенного места прокладывается электропровод.
3. На месте монтажа штробится выемка под установку подрозетника.
4. В подрозетник выводится провод.

Прежде, как подключить такую розетку с заземлением, стоит закончить все работы по штроблению стен под проводку и прочее. После чего допустимо начать процесс:

1. Зачищаются от изоляционной оплетки выходящие из подрозетника провода примерно на 1 см.

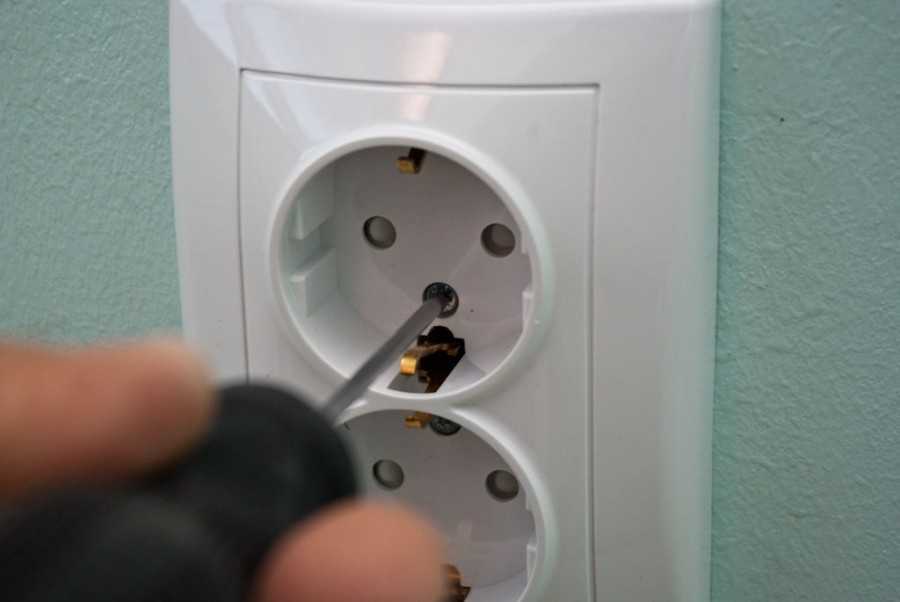

2. На приборе снимается крышка с основания путем откручивания центрального винта.
3. Устройство вставляется в коробку и тщательно выравнивается по горизонтали гнезда под вилку.
4. Помечаются карандашом отверстия под крепления шурупов.
5. Основание изделия с контактами вынимается, и к клеммам прикручиваются провода.

На вопрос, как заземлить розетку ответят провода в подведенном кабеле. Из трех проводов желтый либо зеленый является заземлением. Синий провод – нулевой, а третий является фазой, он может быть любого цвета.

1. Далее аккуратно укладываются в короб основание розетки и провода.
2. Основание прижимается и фиксируется шурупами в намеченном месте.
3. Ставится обратно крышка.
4. Декоративная рамка может устанавливаться сразу либо после окончательной отделки стены.

После установочных работ рекомендовано проверить правильность выполненного подключения. Для этого нужно подать напряжение в сеть. Далее измерить специальным индикатором наличие тока в устройстве.

При условии, что теоретическая часть относительно монтажных работ понятна, но может присутствовать некоторая неуверенность в том, как заземлить розетку. В таком случае перечень работ желательно доверить специализированному электрику. В ином варианте, установочные работы можно сделать неправильно.

Подготовка к монтажу двойных розеток своими руками

Важно предварительно выбрать и подготовить поверхность под устанавливаемое устройство и приобрести необходимый инструмент, который понадобится в процессе работы. Для самого простого варианта – монтажа внутренних двойных розеток с одним подрозетником нам понадобится:

• Отвертки с различной конфигурацией жала (плоские и крестовые);
• Острый нож;
• Индикатор проверки наличия тока (щуп или специальная отвертка с диодом, реагирующим на наличие напряжения);
• Пассатижи с кусачками;
• Перфоратор для подготовки ниши и прокладки штробы под провода к месту подключения;
• Двойная розетка;
• Провод подходящего сечения (двух или трёхжильный);
• Дюбеля, шурупы, саморезы.

Перед непосредственным подключением проводим подготовительные мероприятия:

• Выбираем место, где будет размещаться устройство;
• Долбаем стенку под канавки (штробы) и нишу;
• Закрепляем на гипсе или цементном растворе коробку, в которую будет помещаться подрозетник;
• Прокладываем провода к месту подключения;
• Устанавливаем подрозетник;
• Определяемся с конфигурацией и видом сетевого устройства.

При монтаже наружной двойной розетки долбать нишу не нужно. Она крепится непосредственно к стене поверх вырезанного по размерам коробки листа из огнеупорного диэлектрического материала.

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Виды розеток с заземлением и подготовительные работы

Розетки могут быть внутренними (вставленными в углубления в стене) или внешними (выступающими над поверхностью стены), но основное их отличие в том, что первыми при подаче тока включится заземляющий элемент, а потом токовыводящий.

Внешне они отличаются присутствием третьего контакта.

На пост-советском пространстве наиболее распространена евророзетка, у которой два толстых штыря и заземляющий выход в форме скобы или пластины.

Проводка в доме может быть открытой (видимой, проходящей к розетке и выключателю в специальном коробе) или закрытой (находящейся внутри стен).

Обычно в квартире в новостройке уже подведено заземление и все, что необходимо сделать, чтобы произвести установку розеток с заземлением, это правильно распределить провода.

В квартире старого домостроения бывает невозможно устанавливать розетки с заземлением потому, что заземляющий контур в них не предусмотрен.

Исходной ситуацией для начала работ по установке розетки с заземлением является окончание отделочных работ и выведенные в местах крепления розетки электрической проводки.

Проводка, предусматривающая заземление, всегда трехжильная, жилы различаются по цвету: желто-зеленый провод – «земля», синий – нулевой, а фазовый провод может быть любого цвета, чаще всего он коричневый.

Когда в вашей квартире к местам будущего крепления розеток подведен двухжильный провод, а вы хотите поставить розетки с заземлением, то требуется уточнить в организации, обслуживающей дом, имеется ли заземляющий провод.

Если в квартире или любом другом помещении нужно подключить внутренние розетки, то потребуются дополнительные подготовительные работы.

Естественно, электроснабжение в квартире должно быть при этом выключено. Сначала произведем установку подрозетников.

Видео:

https://youtube.com/watch?v=YZ—N5Zr0GI

Они предназначены для установки розетки с заземлением и бывают для гипсокартонных стен и для бетонных стен.

Для установки подрозетника в гипсокартонной стене высверливаем отверстие диаметром 6,8 см под одинарную розетку и прямоугольное отверстие под двойную, подрозетник вставляем в него и фиксируем саморезами.

Подрозетники в бетонную стену фиксируются с помощью алебастра. Вытягиваем провода, и теперь можно подключать розетку с заземлением.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

5 Подключение к розетке

Освободите 5 см трехжильного кабеля от изоляции, концы проволоки залудите припоем. Согните очищенные концы в небольшие кольца диаметром до 0,4 см. Заведите концы проводов с рабочим нулем и фазой к разным контактам розетки и закрепите. Не существует строгих требований подключения рабочего нуля и фазы к левой или правой стороне розетки, выбор расположения произвольный. Заземляющий элемент розетки (металлическая пластина), выполнен в виде буквы «П». Заземляющий провод крепится к пластине при помощи болта. Для профилактики раз в год подтягивайте болты крепления проводов. Подсоедините провода к электрощитку. Установите розетку в подрозетник и зафиксируйте.

Для чего необходим защитный проводник

Рассмотрим, какие бывают проводники:

• фазный (L);
• нулевой рабочий (N), служащий наравне с фазным для передачи тока нагрузки;
• нулевой защитный (PE), служащий для соединения корпусов подключаемого оборудования с контуром заземления.

Раньше, до ввода новых Правил устройства электроустановок, функции нулевого рабочего и нулевого защитного проводников совмещались в одном – PEN-проводнике, называемым просто «нулевым». На подстанции он соединялся и с контуром заземления, и с выводом нейтрали трансформатора. При необходимости заземлить корпус какого либо электроприбора: бойлера, светильника или распределительного щитка – его соединяли с PEN-проводником. Такое соединение называлось «занулением», а система заземления – TN-C.

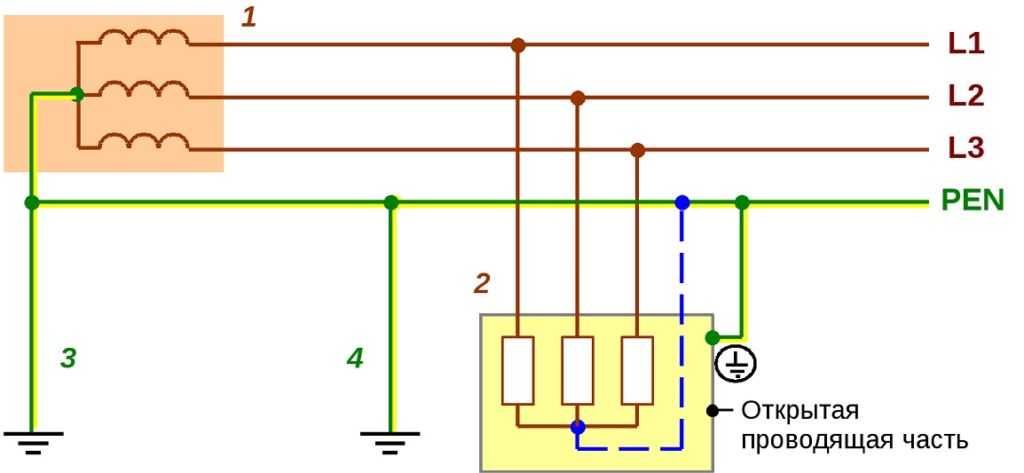

Система TN-C: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Но при такой схеме есть серьезный недостаток, влияющий на электробезопасность. Если точка подключения к контуру заземления находится далеко от абонента или связь с ней обрывается, на корпусе может появиться опасный для жизни потенциал. Это связано с неравномерностью распределения нагрузок по фазам трехфазной сети. Наихудший случай произойдет, если PEN будет полностью оборван. При этом к потребителям, подключенным к фазе с минимальной нагрузкой, придет наибольшее напряжение, а при отсутствии нагрузки – 380 В, а напряжение между зануленными корпусами и землей составит 220 В. Прикосновение к ним будет опасно для жизни. Представьте себе, что по каким-то причинам ноль оборвется, когда Вы чистите зубы в ванной, а рядом находится стиральная машина с зануленным корпусом. Водопроводная вода является проводником электрического тока, внутри машины она связана с корпусом, а по системе труб – со смесителем. Ваша жизнь окажется в опасности. Обрывы PEN-проводников происходят, прежде всего, из-за того, что по ним протекает ток нагрузки. Он нагревает контактные соединения, и стоит им немного ослабнуть, как процесс нагрева начинает это соединение разрушать еще больше. В месте контакта появляется оксидная пленка, создающая сопротивление току, который еще больше разогревает соединение и так до полной потери контакта. Для устранения всех этих недостатков служит система TN-S, в которой вместо провода PEN используются два – нулевой рабочий и нулевой защитный. Рабочий служит только для протекания токов нагрузки, а защитный – для соединения корпусов электрооборудования с контуром заземления.

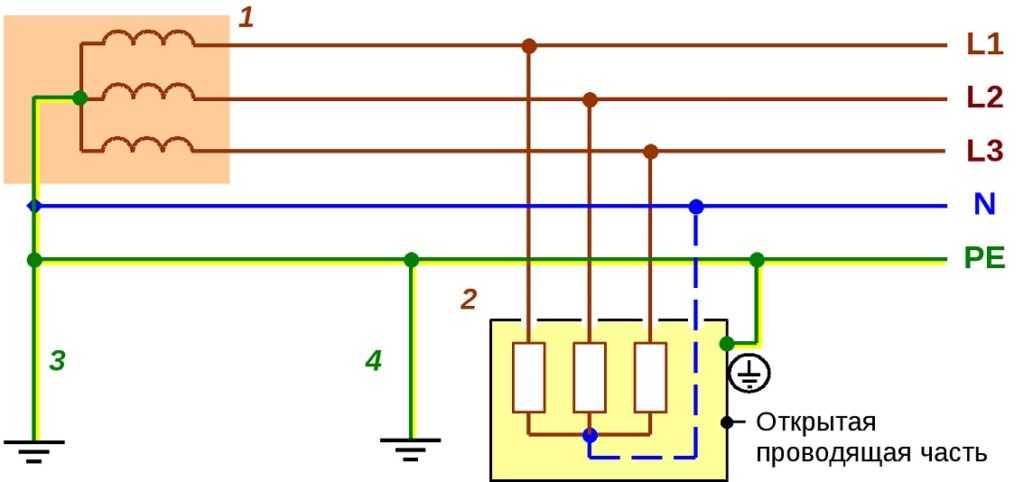

Система TN-S: 1.Вторичная обмотка трансформатора; 2.Электроприемник; 3.Заземление сети; 4.Заземление потребителя

Для чего же нужно заземление в розетке? Опасность для жизни представляет фазный проводник. Если внутри электроприбора произошло замыкание, в результате которого потенциал фазы оказался на корпусе, то касание такого корпуса опасно для жизни. Если корпус заземлен, то между ним и контуром потечет ток большой величины. Он вызовет срабатывание защитных устройств (автоматических выключателей или УЗО) и отключение поврежденного участка. Если даже отключения не произойдет, то потенциал на корпусе будет снижен до безопасного для жизни значения.

Работы по демонтажу старых устройств

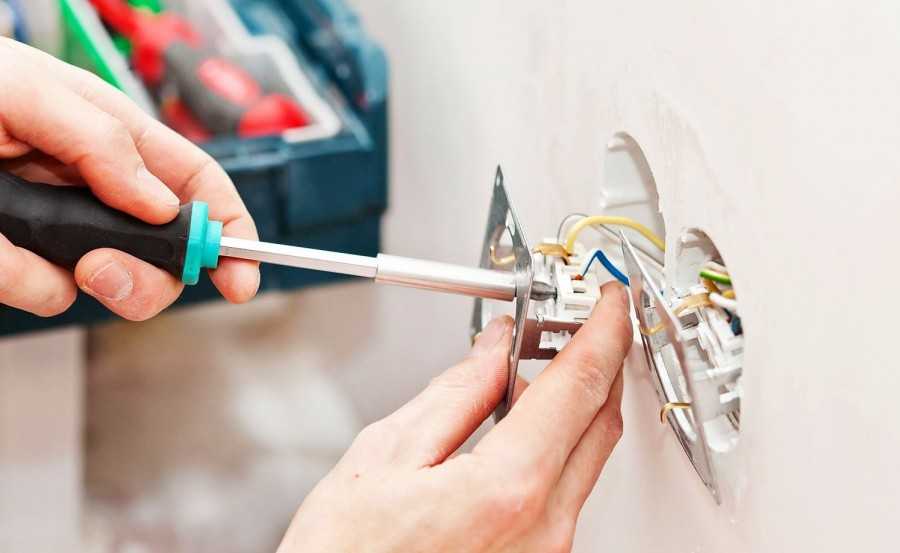

Установка розетки начинается либо со снятия старого подрозетника и замены проводов, либо с непосредственной установки его в новую нишу в монтажную коробку.

Убеждаемся, что напряжение отсутствует. Не проверяем это как рекомендуют некоторые умные спецы тыльной стороной ладони. Для этого есть индикатор, вольтметр и прочие устройства проверки наличия тока. Можно использовать что-то одно из перечисленного, правильно помещая их щупы на контакты.

Когда прибор подтверждает отсутствие напряжения, берем в руки отвертку и начинаем разбирать розетку. Когда монтаж начинается с нуля, на новой точке, пропускаем этот шаг, приступаем к непосредственной установке.

Сначала снимаем крышку, откручивая небольшой болтик, находящийся между двумя контактами, убираем накладку. Откручиваем крепежные винты по бокам подрозетника до тех пор, пока ослабнут «лапки» и можно вынуть сердцевину. Отсоединяем токоведущие провода.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

• По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).

• Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза.

• По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
• Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Как сделать надежное и качественное заземление в собственном доме?

Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:

• Без построения заземляющего контура;
• С контуром заземления.

Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.

При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.

Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.

Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.

Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.

Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.

Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.

Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.

Заземление розеток

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.

Основные ошибки при изготовлении заземляющего контура

Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:

• Неправильное крепление;
• Использование неподходящих материалов для конструкции;
• Неправильная подготовка стального контура.

Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.

Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.

Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.

Встраиваемая розетка с заземлением

Далее действуют так:

• снимают электропитание на щитке;
• при помощи перфоратора, либо молотка и зубила, подготавливают место под подрозетник и примеряют его;
• посредством алебастра закрепляют подрозетник на его штатном месте;
• подсоединяют идущие к розетке провода, предварительно залудив их;
• скручивают шурупами розетку с подрозетником;
• проверяют исправность заземления.

• Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа

• Как выбрать и установить электрический распределительный щит — советы по сборке и монтажу основных элементов своими руками

• Виды распределительных коробок для электропроводки — устройство, монтаж и правила прокладки электрокабелей

Особенности монтажа розетки с заземлением

Как подключить розетку с заземлением? Да очень просто, так как в процессе монтажа такого устройства нет ничего сложного. Но это касается только владельцев частных строений, в которых предусмотрено наличие трехжильной проводки. А если вы хотите заменить старую розетку на новую с заземлением, то вы предварительно должны будете совершить ряд действий. У владельцев квартир, расположенных на верхних этажах проблем с монтажом данного устройства возникнет поменьше, так как им не придется далеко вытягивать шину защитного заземления. А у остальных владельцев проблем будет немало, так как им придется обеспечить передачу заземления на прибор. Вы спросите, как заземлить розетку?

Существует два разных способа проводки заземления к розетке:

• проводка шины из жилого помещения к заземленному распределительному щиту, который установлен на лестничной клетке. Чтобы подключить заземляющий контакт в данном случае применяется витая медная проволока;
• выполнение не заземления, а зануления розетки, то есть другими словами происходит присоединение заземляющего контакта к нулевому проводу. Специалисты утверждают, что такой способ более удачен, так как вследствие замыкания земляного и нулевого контакта будет срабатывать УЗО и дифференциальные автоматы.
