Подробная инструкция, как подключить розетку своими руками

Критерии грамотного выбора розетки

При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые хорошо зарекомендовали себя на электротехническом рынке.

Смело можно доверять таким производителям: Schneider Electric, Legrand, VIKO, Bticino. Из бюджетных, но при этом не уступающих по качеству вариантов стоит рассмотреть продукцию: ANAM, Lezard, Makel, Wessen, DKC.

Приобретая фурнитуру малоизвестных производителей, легко попасть впросак, когда фактическое значение номинального тока не соответствует заявленному.

Корпус устройства должен быть выполнен из качественного ударопрочного пластика с высокими механическими показателями, контакты – из хорошего металла

Исходя из условий эксплуатации подбирают изделия с определенной степенью защиты. Так, для установки в кухнях и ванных комнатах точки подключения должны иметь уровень защиты не ниже IP44. Первая цифра маркировки IP согласно международным нормативам обозначает защиту от пыли, вторая – от влаги.

Розетки с заземлением на рынке представлены в широком ассортименте.

В продаже можно встретить:

• Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
• Изделия с защитой от утечки тока. Как только в отверстия для вилки проникает посторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели часто выбирают для обустройства жилищ, где есть маленькие дети.
• Устройства с защитой от перегрузки по току, в том числе и от короткого замыкания. Изделия оснащены встроенным предохранителем, который при возникновении короткого замыкания просто перегорает.
• Модели с защитой от перенапряжения. Устройства, оснащенный встроенным выключателем, автоматически отключаются в момент превышения допустимых значений сети.
• Для подключения приборов, мощность которых превышает 4кВт. Изделия, чаще всего накладного исполнения, оснащены специальной сетевой вилкой и рассчитаны на ток в 20-25А.

Для подключения внутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стене.

Планируя устанавливать заземляющую розетку на кухне или ванной, стоит выбирать изделия, оборудованные заглушкой, которая прикрывает отверстия с контактами

Рекомендуемый номинальный ток отключения устройств бытового пользования варьируется в пределах 30-100 миллиампер. Модели отечественных торговых марок рассчитаны на 6,3 и 10А, а импортные – на 10 и 16А.

При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей диаметр и расстояние между отверстиями немного больше

Чтобы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для разных видов вилок.

Варианты установки в квартире — как правильно?

установкитут

Внутри бетонных и других стен

Существует два метода фиксации внутренних розеток:

• внутри бетонной, кирпичной или оштукатуренной стены – на алебастр или штукатурку крепится подрозетник;
• в отделочных плитах или панелях, например, гипсокартоне, МДВ, пластиковых и других – просверливается нужного диаметра отверстие, в котором фиксируется подрозетник.

1. Если в поверхности стены или отделки уже есть отверстие, то вставляется подрозетник с креплением на шурупы или раствор. Иначе необходимо такое углубление выдолбить или высверлить корончатым сверлом с победитовым напылением.
2. Для фиксации в отверстии гипсокартонной, ОСБ или другой плите требуется сверление корончатым сверлом по дереву с установкой коробки с «ушками», в которые будут вкручиваться саморезы или шурупы (как установить розетку в гипсокартоне?).
3. После установки и фиксации подрозетника необходимо извлечь крышку, установить сердцевину внутрь коробки.
4. В распорных лапках есть винты. Их нужно затянуть так, чтобы розетка прочно «села» и при движении не шевелилась.
5. Выполняется соединение проводов с клеммами.
6. Если декоративная накладка держится на шурупах, то её нужно установить на сердцевину и прикрутить, если защёлкивается – приложить к розетке и нажать до характерного щелчка.
7. Подключается электрическая сеть, проверяется работоспособность с помощью радиоприёмника, настольной лампы или другого электроприбора.

Важно
Нужно сильно закручивать винты, которые фиксируют проводку в клеммах, поскольку при малейшем люфте будет нагреваться сердцевина и возникать опасная ситуация.

Открытый способ

1. Открутить винт в центральной части элемента, отсоединить декоративную накладку.
2. Зафиксировать на деревянной подложке основу корпуса.
3. Подсоединить проводку к клеммам.
4. Собрать прибор.
5. Проверить его работоспособность.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Типичные разновидности розеток

На современном рынке имеется большое разнообразие электробытовых устройств, различающихся материалом изготовления, дизайном, способом установки, уровнем защищённости.

По способу монтажа розетки бывают:

1. Накладные варианты чаще всего применяются в деревянных домах, поскольку размещать электрооборудование внутри таких пожароопасных материалов, как древесина, не рекомендуется. Контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов. Электропроводка к ним подводится также снаружи стены, скрываясь в декоративных коробах кабельканалов.
2. Встраиваемые модели предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед тем, как подключать розетки встраиваемого типа, в стене делается углубление необходимой глубины и диаметра. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор. Такие розетки практически не выходят за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

По типу подсоединения проводки, розетки бывают:

• Винтовыми. Электрические провода в розетках такого типа крепятся к клеммам с помощью закручивающихся винтовых зажимов.
• Пружинными. В них вместо винтов используются подпружиненные зажимы, прижимающие провода к клеммам.

По количеству контактов устройства бывают 2-х и 3-контактные. Первый тип используется в домах, где электропроводка состоит только из двух жил, фазы и нуля. 3-контактные варианты ставятся там, где в проводку входит третий, заземляющий провод. Подобные модели рекомендованы для подключения ряда бытовой техники, например, компьютерных процессоров и стиральных автоматов.

Имеется ограничение и по максимальной мощности подключаемых приборов. Стандартный вариант, это 220 вольт и 16 ампер. Но для кухонных электроплит требуется подключение розеток с тремя фазами, способными выдерживать напряжение в 380 вольт при силе тока в 32 ампера. Для помещений с повышенной влажностью, или там, где существует опасность попадания воды, нужно ставить влагозащищённые модификации, снабжённые герметичной крышкой. К таким помещениям относятся ванная, санузел, кухня, балкон.

Имеются также разновидности с защитой от маленьких детей, где отверстия для штекера изнутри закрываются крышками на пружинах. В последние годы в продаже появились «умные розетки», снабжённые таймерами, реле выбрасывания вилки при перегреве.

Завершающий этап

Когда все работы по подключению электричества к бытовке на участке закончены, необходимо вызвать электрика для проверки укладки электрокабеля и опломбировки счетчика. Специалист проверит систему на работоспособность и выдаст соответствующий акт, позволяющий пользоваться осветительными и электрическими приборами.

При заказе бытовки позаботьтесь о собственном комфорте и безопасности. Внесите в перечень услуг монтаж электричества. Мы изготавливаем деревянные и металлические сооружения, устанавливаем их на участке и подводим коммуникации под ключ..

Для постоянного или временного проживания в дачной бытовке к ней необходимо провести и подключить электричество. Устройство электроснабжения делится на 2 этапа – присоединение к внешней электросети и выполнение внутренней разводки.

Процесс установки

Подготовка

Внимание
Подрозетники бывают несъёмные. Они представляют с собой одно целое с колодкой

Тогда разборка несколько упрощается и ускоряется.

• Если сверху на бетонную стену, то устройство рекомендуется фиксировать пластиковыми дюбелями. Стену необходимо заранее подготовить, просверлив в определённых местах отверстия, соответствующие диаметру дюбеля.
• Если сверху на деревянную стену, то устройство крепится саморезами.
• Если установка скрытая, то сначала необходимо высверлить в бетонной или кирпичной стене отверстие под монтажную коробку, соответствующее её размерам. Лучше всего для таких работ подойдёт насадка «корончатое сверло» по бетону. С помощью этой насадки и дрели вырезается круглое отверстие, которое зачищается и грунтуется. Провод, ведущий к распределительной коробке, укладывается в штробу под слой штукатурки. Штроба тоже заранее зачищается и грунтуется.

Схемы подключения

Существует несколько вариантов схем подключения:

• Одна из популярных: к силовым контактам розетки подключается красный фазный провод L и нулевой рабочий N синего цвета. Затем к пружинному контакту подключается защитный жёлто-зелёный PE-проводник. Из распределительного щитка в ответвительную коробку для электропроводки заводится красный, синий и жёлто-зелёный провода, последний выполняет функцию заземления по трёхпроводному кабелю. По схеме подключения провода ведут от автоматического выключателя розеток.
• В ответвительной коробке кабель от электрощита разветвляется: один провод идёт к розетке, а другой – в следующую ответвительную коробку, через которую будет осуществляться подключение других точек.
• В ответвительных коробках одноимённые провода соединяются по цветам: фаза с фазой (красные), ноль с нолём (синие), заземление с заземлением (жёлто-зелёные).

Сборка монтажных коробок

Монтажные коробки выполняют несколько важных функций:

• Надёжно удерживают розетку в стене.
• Коробки изготавливаются из диэлектрических материалов, они предотвращают попадание электрического потенциала от контактов на несущие конструкции.
• Защищают устройство от попадания влаги, пыли, посторонних предметов.
• Помогают избежать пожара. При возникновении внутреннего возгорания пламя не проникает за пределы подрозетника.
• Придают достойный вид месту установки, так как вокруг устройства получается ровная поверхность.

Этапы установки монтажной коробки:

1. Разметка.
2. Сверление отверстий. Для круглого отверстия в бетоне или кирпиче подойдёт коронка по камню. Но отверстие можно высверлить дрелью или болгаркой. На этом этапе проделываются штробы. Готовые отверстия для подрозетников и штробы зачищаются щёткой или строительным пылесосом, грунтуются.
3. Установка коробки в нишу на алебастр или гипс.

Совет
Чтобы алебастр или гипс не застывали слишком быстро, в воду рекомендуется добавить клей ПВА.

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

• розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
• штепсельные розетки устанавливают в 50–100 см от пола;
• «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Основные типы розеток для дома

Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами:
• Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».

Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками.
• Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).

Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом.
• Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.

Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам.
Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0»применяют в качестве и защитного и нулевого рабочего контакта.

Желаемого эффекта добиваются, устанавливая перемычку с «нейтрали» на «землю»; но такой способ монтажа противоречит требованиям ПУЭ

Но зануление не является равноценной альтернативой заземлению. Ведь линия не может защитить сама от себя.

Так, к примеру, в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном.

Как следствие: электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку. Самый благоприятный исход в этой ситуации – если произойдет замыкание, которое спровоцирует «выбивание автомата». Иначе цена такого зануления может стать плачевной.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0».

Согласно принятым нормам, в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки

Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет

Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

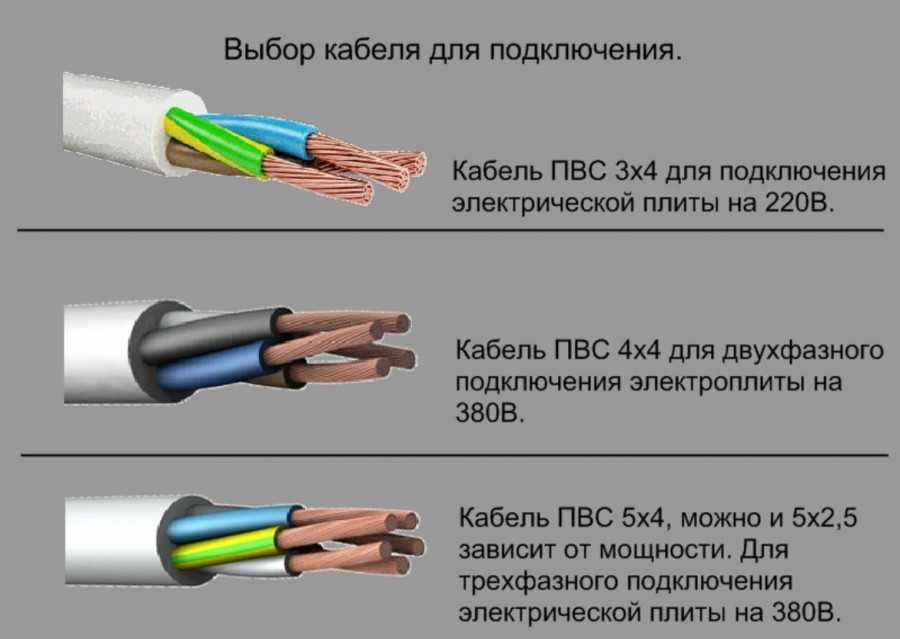

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.
