Заземление в частном доме своими руками: схемы, устройство, подключение

Особенности заземляющего устройства

Основной целью заземляющего контура является понижение потенциала при пробое на корпус и коротком замыкании, до безопасного значения.

При этом, на корпусе оборудования понижается напряжение и сила тока, до безопасного уровня. На производстве заземляют корпуса электрооборудования, зданий и помещений от воздействия атмосферных токов.

При монтаже контура, в сети трехфазного тока не более 1000 В, применяют изолированную нейтраль. При больших уровнях напряжения сети, монтируется система с разными режимами нейтрали.

Контур заземления – это целая система, включающая в себя:

  • заземлитель;
  • заземляющие горизонтальные проводники;
  • подводящие провода.

Заземлитель подразделяют на искусственный и естественный.

При возможности следует использовать естественный заземлитель:

  • подземные трубопроводы водоснабжения. Но в этом случае, необходимо оборудовать трубопровод защитой от блуждающих токов;
  • подключаются на металлоконструкции цехов и помещений;
  • стальная или медная оплетка кабеля;
  • трубопроводы в скважине.

По нормам ПУЭ запрещено подключать заземляющий контур на трубы отопления и с пожароопасными материалами.

При искусственном оснащении, заземляемое оборудование предохраняется путем изготовления контура в виде равностороннего треугольника из металлических штырей или уголков.

Для щелочной и кислой почвы, рекомендуется использовать медный, оцинкованный заземлитель. Для изготовления контура в виде треугольника, необходимо углубиться в землю на 70 см.

Корпуса каждого прибора должны обязательно подключаться к системе защиты. При этом, нельзя подключать несколько потребителей последовательно, каждое устройство обязано обустраиваться линией подключения.

Теперь о главном – значение уровня сопротивления контура. В него суммируется сопротивления каждого прибора цепи и его проводов.

При расчете сопротивления контура, следует учитывать уровень значения грунта, размеры и глубину забивания заземлителей. Необходимо учитывать температурные особенности региона обустройства контура.

Помните – при жаркой погоде, место установки следует заливать водой, почва при высыхании меняет уровень сопротивления.

При обслуживании сетей до 1000. В и мощности оборудования свыше 100 кВА – сопротивление контура не более 10 Ом. В бытовых сетях оптимальным значением будет 4 Ома. Напряжение при прикосновении должно быть меньше 40 В. Сети свыше 1000 В защищаются устройством с сопротивлением не более 1 Ома.

Это некоторые особенности и принцип действия заземления. Более подробно, вы можете ознакомиться в статьях по этой теме на сайте.

Монтаж контура

Установочные работы состоят из нескольких последовательных этапов.

Подготовка материалов и инструментов

Для выполнения работ понадобятся такие инструменты:

  • сварочный аппарат;
  • болгарка;
  • штыковая лопата;
  • перфоратор;
  • тяжелая кувалда;
  • гаечные ключи.

Необходимые материалы:

  1. Металлический уголок (лучше из нержавейки) размером 50×50 миллиметров и длиной 2 метра. При отсутствии уголка подойдет труба диаметром 32 миллиметра и толщиной стенок 3,5 миллиметра или арматура.
  2. Металлические полосы 40×4 миллиметра. Предназначены для прокладки от системы к дому.
  3. Болты М8 или М10.
  4. Медный проводник толщиной от 6 квадратных миллиметров.

Выбор места

Первый этап работы состоит в том, чтобы определиться, где сделать заземляющий контур. От правильности выбора зависит безопасность системы. Для создания контура нужно подобрать место, где нахождение человека или домашнего животного исключено.

Лучше всего разместить систему в укромном месте, например, вдоль забора за домом. Рекомендуется огородить опасную зону заборчиком, бордюром, декоративными валунами и т. п.

Земляные работы

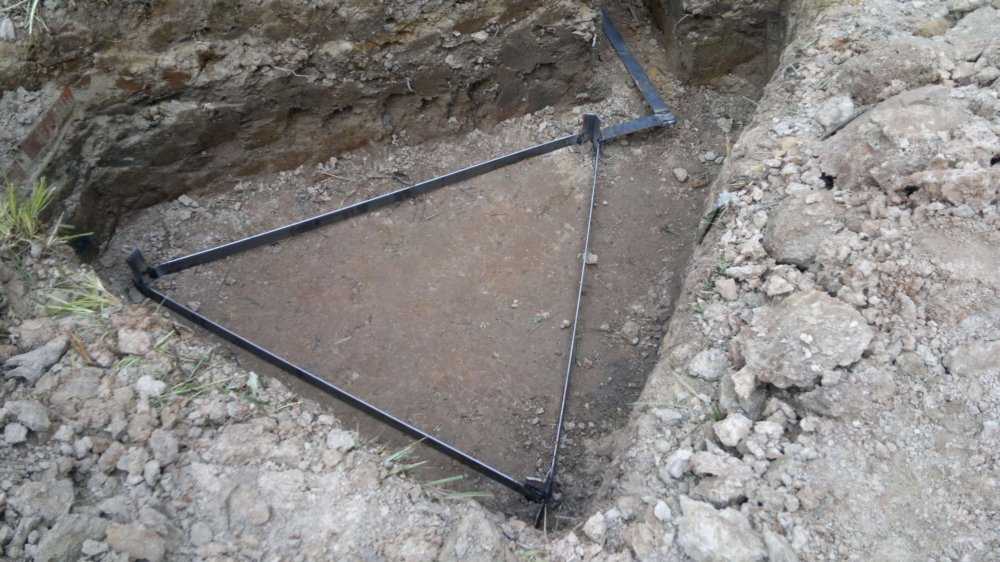

Необходимо выкопать траншею в виде выбранной геометрической фигуры. Если речь идет о треугольнике, создают фигуру со сторонами 120 сантиметров (проверенная опытом оптимальная дистанция). Рекомендуемая глубина траншеи — 50 – 70 сантиметров. Такая же траншея выкапывается по направлению к электрощиту.

Сборка конструкции

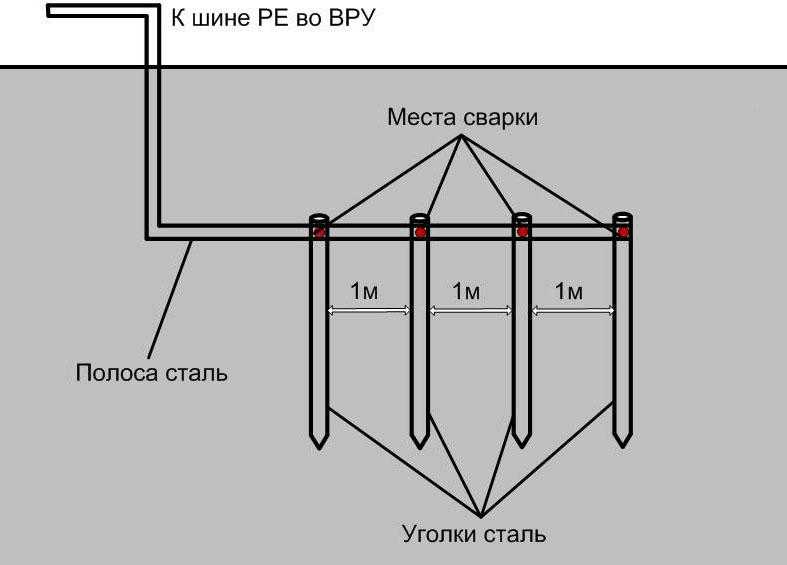

Электроды вбивают в землю на двухметровую глубину. Должны быть видны только верхушки, которые в дальнейшем используют для создания сварочных соединений.

К верхушкам установленных электродов приваривают пластины (полосы). В итоге должен получиться металлический каркас в виде треугольника. Еще одна пластина кладется в траншею, идущую к электрощиту. Эту пластину прихватывают к близлежащей вершине треугольника сваркой или держателем.

Далее присоединяют кабель к пластине. Для этого используют болтовое соединение. Для последующего подключения шины заземления лучше использовать медный проводник. К заземляющей шине присоединяют винт (сваркой) и осуществляют соединение с жилой. К винту подключают медный кабель с помощью пары шайб и гаек.

Обратите внимание! Болтовое соединение должно быть видимым на поверхности и доступным для проверочных мероприятий. На этапе изготовления контура следует особое внимание уделять прочности соединений

Сварные швы простукивают молотком, а болтовые соединения подтягивают ключом

На этапе изготовления контура следует особое внимание уделять прочности соединений. Сварные швы простукивают молотком, а болтовые соединения подтягивают ключом

Последний этап монтажных работ — засыпка траншеи грунтом.

Совет! Для улучшения проводимости почвы желательно под основание всех электродов залить соляной раствор. Однако у такого действия есть обратная сторона — металл будет быстрее ржаветь.

Экономное расходование материала

Так как сечение металла — не самый важный параметр, рекомендуется приобретать материал с наименьшей площадью сечения. Однако при этом нужно оставаться в пределах минимально рекомендуемых значений. Наиболее экономичные (но способные выдержать удары кувалды) варианты металлоизделий:

  • трубы диаметром 32 миллиметра и толщиной стенок от 3 миллиметров;
  • уголок равнополочный (сторона — 50 или 60 миллиметров, толщина — 4 или 5 миллиметров);
  • круглая сталь (диаметр от 12 до 16 миллиметров).

В качестве металлосвязи оптимальным выбором станет полоса из стали толщиной 4 миллиметра. В качестве альтернативы подойдет 6-миллиметровый стальной прут.

Обратите внимание! Горизонтальные стержни приваривают к вершинам электродов. Поэтому к расчетной дистанции между электродами следует добавить еще 18 – 23 сантиметра

Наружный участок заземления можно изготовить из 4-миллиметровой полосы (ширина — 12 миллиметров).

Составление расчета

Неопытные мастера часто создают заземление путем проб и ошибок. Вначале определяются с глубиной грунтовых вод, затем отступают от здания на некоторое расстояние и создают контур в виде треугольника, после чего сваривают электроды друг с другом и делают замер сопротивления в имеющейся конструкции. Если сопротивление превышает нормативы, добавляются новые проводники — до тех пор, пока не удается добиться приемлемых показателей.

Более продвинутый подход предполагает перед тем, как сделать контур заземления, выполнить ряд расчетов. С помощью вычислений определяют число заземлителей, длину соединительных элементов, исходя из уровня сопротивления земли.

В качестве примера рассмотрим установку системы заземления вертикального типа. Вначале устанавливают сопротивление электрода, для чего используют формулу:

Удельное сопротивление грунта по различным составам указано в таблице ниже.

В следующей таблице представлен сезонный климатический коэффициент сопротивления почвы.

Однако если грунт неоднородный, тогда применяют такую формулу:

Формула позволяет определить эквивалентное удельное сопротивление неоднородного грунта.

Если не учитывать сопротивление горизонтального заземлителя, количество электродов можно найти по формуле:

Сопротивление тока горизонтального заземлителя определяют по формуле:

Длина электрода устанавливается так:

Сопротивление вертикальных электродов с учетом горизонтального заземлителя:

Общее число вертикальных электродов определяется по такой формуле:

В таблице ниже представлен коэффициент использования заземлителей.

Параметр «коэффициент использования» указывает на взаимодействие токов в зависимости от местонахождения вертикальных проводников. При параллельном соединении электродов токи оказывают влияние друг на друга. При уменьшении расстояния между проводниками общее сопротивление контура возрастает.

Обратите внимание! Если по итогам вычислений получится не целое количество проводников, округляем результат в большую сторону

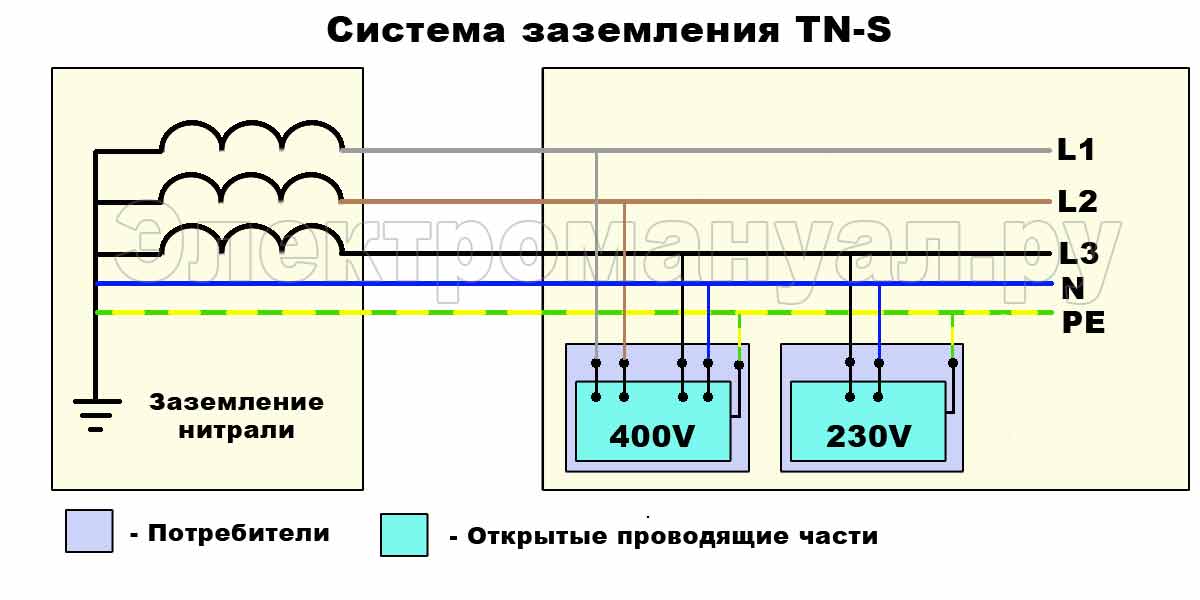

Особенности и принцип действия зануления

Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.

При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.

К приборам зануления относят:

  • плавкий предохранитель;
  • автомат отключения тока;
  • встроенные в пускатели, тепловые реле;
  • контактор с тепловой защитой.

Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.

При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.

Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.

Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.

Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.

Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.

Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.

Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:

  • короткое замыкание фазного провода на корпус;
  • повреждение изоляции электрической проводки;
  • неисправности на заземляющем контуре;
  • нарушения целостности зануляющих проводников.

Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.

При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:

  • наличия напряжения на корпусе оборудования;
  • силу тока при замыкании на провод земли;
  • напряжения или силу тока в нулевом проводнике;
  • уровня напряжения на фазе относительно значения на проводе земли;
  • устройства для постоянного или переменного тока;
  • устройства комбинированные.

В заключение разберем вопрос, который может задать начинающий электрик.

Краткие теоретические сведения.

Защитное заземление
– преднамеренное
электрическое соединение с землей или
ее эквивалентом металлических
нетоковедущих частей, которые могут
оказаться под напряжением.

Назначение
защитного заземления

– устранение опасности поражения людей
электрическим током при появлении
напряжения на конструктивных частях
электрооборудования, т.е. при замыкании
на корпус.

Принцип действия
защитного заземления

– снижение до безопасных значений
напряжений прикосновения и шага,
обусловленных замыканием на корпус.
Это достигается уменьшением потенциала
заземленного оборудования, а также
выравниванием потенциалов за счет
подъема потенциала основания, на котором
стоит человек, до потенциала, близкого
по назначению к потенциалу заземленного
оборудования.

Заземляющим
устройством

называется совокупность вертикальных
заземлителей – металлических проводников,
находящихся в непосредственном
соприкосновении с землей, и горизонтальных
заземляющих проводников, соединяющих
заземляемые части электроустановки с
заземлителем.

Внутри помещений
выравнивание потенциала происходит
естественным путем через металлические
конструкции, трубопроводы, кабели и
подобные им проводящие предметы,
связанные с разветвленной сетью
заземления.

Защитному заземлению
подлежат металлические нетоковедущие
части оборудования, которые из-за
неисправности изоляции могут оказаться
под напряжением и к которым возможно
прикосновение людей. При этом в помещении
с повышенной опасностью и особо опасных
по условиям поражений током, а также в
наружных установках заземление является
обязательным при номинальном напряжении
электроустановки выше 42В переменного
и выше 110В постоянного тока, а в помещениях
без повышенной опасности – при напряжении
380В и выше переменного 440В и выше
постоянного тока. Лишь во взрывоопасных
помещениях заземление выполняется
независимо от назначения установки.

Различают заземлители
искусственные,
предназначенные исключительно для
целей заземления, и естественные
– находящиеся в земле металлические
предметы для иных целей (проложенные в
земле металлически водопроводные трубы;
трубы артезианских скважин; металлические
каркасы зданий и сооружений и т.п.).
Запрещается
использовать в качестве естественных
заземлителей трубопроводы горючих
жидкостей, горючих и взрывоопасных
газов, а также трубопроводы, покрытые
изоляцией для защиты от коррозии.
Естественные
заземлители обладают, как правило, малым
сопротивлением растеканию тока, и
поэтому использование их для целей
заземления дает большую экономию.
Недостатками естественных заземлителей
является их доступность и возможность
нарушения непрерывности соединения
протяженных заземлителей.

По форме расположения
заземлителей заземление бывает контурное
и выносное.

В
контурном
заземлении
все электроды располагают по периметру
защищаемой территории. В выносных
( сосредоточенное или очаговое)
–заземлители располагают на расстоянии
друг от друга не менее длины электрода.

В соответствии с
требованиями механической прочности
и допустимого нагрева токами замыкания
на землю в установках напряжением свыше
1000В заземляющие стальные магистральные
проводники должны иметь сечение не
менее 120 мм2
, а в
установках до 1000В – не менее 100 мм2.

Дополнительная
информация (извлечения из ПУЭ – «Правила
устройства электроустановок», 2000г.)
приведена в Приложении 2.

2. Порядок
расчета.

2.1 Определяют
расчетный ток короткого замыкания по
формуле:

I3
=
Uл
∙ (35
lк+lв)/350
, А
,
(1)

2.2 Рассчитывают
необходимое сопротивление заземляющего
устройства Rз
в соответствии с табл. 11.
В случае, если Rз
больше
допустимого значения, то в дальнейших
расчетах Rзпринимают
равным допустимому значению.

2.3 Определяют
расчетное удельное сопротивление грунта
ρр:

ρр
= ρ
изм


, Ом

м

(2)

где ρизм
– удельное электрическое сопротивление
грунта, полученное измерением или из
справочной литературы (табл.2);
коэффициента
сезонности,
значение
которого зависит от климатической зоны;
(для четвертой климатической зоны со
средними низшими температурами в январе
от 0 до – 5 С
и высшими в июле от +23 до +26 С
=
1,3
).

При высоком удельном
сопротивлении земли применяют способы
искусственного снижения ρизмв целях
уменьшения размеров и количества
используемых электродов и площади
территории, занимаемой заземлителем.
Существенного результата достигают
химической обработкой области вокруг
заземлителей с помощью электролитов,
либо путем укладки заземлителей в
котлованы с насыпным углем, коксом,
глиной.

Необходимость заземления в частных домах

Среди мероприятий по обеспечению электробезопасности загородного домовладения, важнейшей составляющей является защитное заземление в частном доме, наполненном большим количеством современной бытовой техники. Кроме того, схема домашней электрической сети не пройдет согласование и утверждение, если в ней отсутствует система защитного заземления.
Правильное заземление позволяет эффективно решать следующие задачи:

  • Защита от поражения током людей, проживающих в доме, в случае их соприкосновения с приборами, у которых нарушена изоляция. В случае необходимости выполняется даже заземление электрощита.
  • Обеспечение корректной и безопасной работы современного оборудования и бытовых электроприборов.
  • Газовое оборудование (котлы) будут эксплуатироваться в безопасных условиях.
  • Существенно повышается эффективность молниезащиты, заземляемой и соединенной в единое целое со всей системой.

Организация заземления и его необходимость основаны на физических законах, определяющих движение электрического тока в сторону с минимальным сопротивлением. Когда у прибора повреждается изоляция, он выходит наружу и замыкается на корпус. Оборудование перестает нормально функционировать, а человек рискует попасть под действие электротока при случайном касании такой поверхности.

Если же заземление в частном доме установлено и смонтировано по всем правилам, распределение электрического тока будет происходить с учетом сопротивлений человеческого тела и заземляющего контура. Поскольку сопротивление заземления существенно ниже по сравнению с телом, ток начнет протекать именно по этой цепочке и уйдет в землю, не причинив человеку никакого вреда. Это самый простой ответ на вопрос, для чего нужно заземление.

Зачем нужно заземление?

Заземление – устройство, предохраняющее человека от поражения электрическим током. Благодаря использованию различных заземляющих приспособлений удается избежать жертв на производстве и в быту. Собственно в этом его основное предназначение. Но чтобы правильно воспользоваться заземлением необходимо для начала понять, что это такое и как оно работает.

Что такое заземление?

Итак, что из себя представляет заземление? Конструктивно это чаще всего обычный кусок провода, который одним концом соединён с корпусом электрического аппарата, а другим концом с землей, откуда собственно и название. Заземление также может присутствовать в вилке современного электроинструмента,  там его роль такая же – при повреждении инструмента заземление предохраняет человека от удара электрическим током.

Существует множество различных систем заземления таких как TN-C, TN-S, TN-C-S и другие, собственно, обычному человеку, не имеющего электротехнического образования вовсе не обязательно вникать в данные вещи настолько глубоко, поэтому мы движемся дальше.

Как работает заземление

Суть заземления проста – служить проводником. Допустим, случилась аварийная ситуация – сломалась стиральная машина. При этом замкнуло обмотку электродвигателя (или что-нибудь еще) и корпус машинки оказался под напряжением. Человек ничего не подозревая может коснуться корпуса, после чего его ударит током. Для того чтобы этого не произошло, стиральную машину заземляют.

Тогда если человек коснётся корпуса, то ток пройдет не через него, а через заземление. А произойдёт так потому, что кожа человека имеет сопротивление порядка нескольких кило Ом, а сопротивление заземляющего проводника не более 5-10 Ом, что в тысячу раз меньше чем сопротивление кожи человека.

Выходит, что току в тысячу раз проще пройти по проводу и уйти землю, чем пройти через человека.

В чем разница между заземлением и занулением

Если говорить простым языком, то зануление это соединение корпуса приемника электроэнергии с нулем. Ноль – это провод, имеющий нулевой потенциал и идущий из трансформатора. Зануление работает так: если на корпус приемника попадает провод под напряжением, то он через корпус замыкается на ноль, что вызывает короткое замыкание. Защита автоматически срабатывает и отключает питание.

Зануление это прием который используется только на производстве и по своим защитным свойствам гораздо хуже заземления. К сожалению, во многих старых домах не существует возможности защитить проводку квартиры с помощью заземления и прибегают занулению, что крайне не безопасно.

Вот мы вкратце и ответили на вопрос “зачем нужно заземление?”. Надеемся материал оказался вам полезен! Удачи!

1 1 1 1 1 1 1 1 1 1 4.79 (100 Голоса)

Принцип работы

Сопротивление заземлителя определяется сопротивлением грунта, прилегающего к заземлителю. Один из вариантов его понижения — это применение электролитов, обладающих высокой проводимостью тока. Электролитический заземлитель работает по принципу увеличения вокруг него проводимости почвы. Это достигается применением специальных солевых смесей. Такой смесью заполняют полый электрод. Вследствие контакта солевой смеси с находящейся в грунте водой образуется электролит. Контакт смеси с водой происходит через перфорированные отверстия в заземлителе, вследствие чего жидкость заполняет околоэлектродное пространство, тем самым понижая сопротивление грунта.

Зачем нужно заземление – ликбез по электробезопасности

Наличие заземляющего контакта в современных электророзетках стало привычным делом. Ему соответствует контакт на вилке любого электроприбора. Попробуем разобраться, зачем нужно заземление.

Что такое заземление

Заземлением называют подключение токопроводящих элементов, в норме не пребывающих под напряжением, к заземлителю — заглубленной в грунт металлической конструкции с низким электрическим сопротивлением. В качестве упомянутых токопроводящих элементов могут выступать металлический корпус электроустановки, рабочие органы машин или бытовых приборов и т.д.

Также заземляют экранирующие оплетки электрических кабелей.

Как сделать правильно заземление своими руками?

Вначале разберемся с формой и требованиями к заземлителю. Самый популярный — в форме равнобедренного треугольника, где в вершинах вбиты штыри. Существует также и линейное расположение (те же три листа металла, но в линию) и в форме контура — штыри вбиваются вокруг жилого помещения с дистанцией примерно в 1 метр (для домов размером больше 100 кв. м). Штыри друг с другом соединяются металлическими полосами.

Этапы проведения работ своими руками

От места установки штырей до края отмостки дома обязано быть не меньше 2-х метров. В выбранном месте делают траншею в форме равнобедренного треугольника со сторонами 2 м. Ширина траншеи 55-70 см, глубина — 80 см. Чаще всего одну из вершин, находящуюся ближе к дому, соединяют с ним траншеей с глубиной не меньше 0,5 м.

В крайних точках треугольника вбивают штыри (уголок или круглый пруток размером до 3 м). Над дном траншеи нужно оставить примерно 15 см

Обращайте внимание, заземлитель не должен выходить на поверхность грунта. Он расположен ниже уровня промерзания на 50-70 см

К выступающим элементам уголков/стержней крепят с помощью сварки металлосвязь — полоску 40х4 мм. Собранный заземлитель с домом подсоединяют металлической полосой (40х4 мм) либо круглым проводником (диаметром 10-15 мм). Полоску с созданным металлическим треугольником также приваривают. Если все готово, то места сварки нужно очистить от шлака, обработать антикоррозионным покрытием.

После проверки сопротивления защитного контура (как правило, оно должно быть не более 5 Ом) траншеи закапывают. В земле не должно находиться строительного мусора или крупных камней, грунт послойно трамбуется.

К металлической полосе на входе в дом от заземлителя крепят болт, куда приваривается медный проводник в изоляции сечением жилы не меньше 4 мм.

В электрическом щитке заземление подсоединяют к специальной шине. От данной шины «земля» подсоединяется к каждой линии и разводится по всем комнатам. При этом отдельным проводником разводка «земли» по ПУЭ запрещена — лишь в составе общего кабеля. Это обозначает, что когда у вас электропроводка разведена двухжильными кабелями, нужно будет их полностью менять.

Почему запрещено проводить отдельные заземления?

Переделывать во всем доме электропроводку дорого и долго, но когда вы без проблем хотите эксплуатировать бытовую технику и современные приборы, это нужно. Отдельное заземление некоторых розеток неэффективно и порой очень опасно. И вот по какой причине.

Установка двух или больше этих устройств через время приводит к выходу из строя оборудования, включенного в эти розетки. Так как сопротивление контуров будет зависеть от состояния грунта в каждом определенном месте. В определенной ситуации между несколькими устройствами заземления появляется разница потенциалов, приводящая к электротравме или поломке оборудования.

Особенности применения

На стадии проектирования заземляющего устройства с применением электролитического заземлителя необходимо учитывать следующую особенность. Так как вокруг заземлителя происходит образование солевого электролита, температура замерзания прилегающего грунта, в зависимости от концентрации солей, находится ниже -10 °С. В результате грунт диаметром до 3 метров вокруг электрода находится в незамерзающем состоянии круглый год. В районах вечной мерзлоты эти зоны грунта могут проседать. Поэтому близко от электролитического заземлителя нельзя располагать строительные конструкции из-за угрозы нарушения их целостности. Также нельзя располагать данный вид заземлителя около подземных коммуникаций, содержащих металлические части из-за возможности их коррозии.

Основные преимущества

Электролитическое заземление имеет ряд достоинств:

  1. У такой конструкции небольшой размер, поэтому ее монтаж довольно прост и удобен. Смонтировать такое заземление вполне можно своими руками, не прибегая к услугам специалистов.
  2. Специальная минеральная смесь внутри электрода поддерживает концентрацию электролита в грунте на одном уровне продолжительное время. Смесь в электрод досыпается один раз в 15 лет.
  3. Солевой раствор, который получается в результате химической реакции, не агрессивен по отношению к корпусу электрода.
  4. При монтаже электролитического заземления, в большинстве случаев, не нужно согласовывать выполнение земляных работ со всеми заинтересованными организациями, как это происходит при монтаже обычного заземляющего устройства.

Недостатком электролитического заземления является высокая стоимость комплекта. Такое заземление применяют в особых случаях, когда, например, применение обычного заземляющего устройства не эффективно.

Естественное заземление

Во времена, когда перечень электробытовой техники в жилище ограничивался одним телевизором, холодильником и стиральной машиной, заземляющие устройства использовались редко. Защита от утечки тока возлагалась на естественные заземлители, такие как:

  • неизолированные металлические трубы;
  • обсадка водяных скважин;
  • элементы металлических заборов, уличные фонари;
  • оплетка кабельных сетей;
  • стальные элементы фундаментов, колонн.

Лучший вариант естественного заземления — водопроводная магистраль из стали. За счет своей большой длины водопроводы сводят к минимуму сопротивление току растекания. Эффективность водопроводов достигается еще и благодаря их прокладке ниже уровня сезонного промерзания, а потому на их защитные качества не влияют ни жара, ни холод.

Металлические элементы подземных железобетонных изделий подходят для заземлительной системы, если соответствуют следующим требованиям:

  • имеется достаточный (по нормам Правил устройства электроустановок) контакт с глинистой, супесчаной или влажной песчаной основой;
  • при строительстве фундамента арматура на двух или более участках была выведена наружу;
  • металлические элементы имеют сварные соединения;
  • сопротивление арматуры соответствует регламенту ПУЭ;
  • имеется электросвязь с шиной заземления.

Обратите внимание! Из всего перечня указанных выше естественных заземлений рассчитываются только подземные железобетонные конструкции. Эффективность функционирования естественного заземления устанавливается на основе измерений, проведенных уполномоченным лицом (представителем Энергонадзора)

На основе проведенных замеров специалист даст рекомендации относительно необходимости установки дополнительного контура к естественному контуру заземления. Если естественная защита отвечает требованиям нормативов, Правила устройства электроустановки указывают на нецелесообразность дополнительного заземления

Эффективность функционирования естественного заземления устанавливается на основе измерений, проведенных уполномоченным лицом (представителем Энергонадзора). На основе проведенных замеров специалист даст рекомендации относительно необходимости установки дополнительного контура к естественному контуру заземления. Если естественная защита отвечает требованиям нормативов, Правила устройства электроустановки указывают на нецелесообразность дополнительного заземления.

Как производится расчет параметров основных заземляющих элементов

На основании результатов подобных расчетов проектируется чертеж заземляющего устройства объекта.

Важно! Устройство, смонтированное в соответствии со всеми расчетными данными схемы заземления, позволяет добиться максимальной эксплуатационной эффективности всего комплекса защитного заземления. Основа вычислений — допустимые пределы напряжения шага и прикосновения

На их основании рассчитывается конфигурация (размер, количество) заземлителей и принцип их размещения

Основа вычислений — допустимые пределы напряжения шага и прикосновения. На их основании рассчитывается конфигурация (размер, количество) заземлителей и принцип их размещения.

Выполняются расчеты на основании таких данных:

  1. Описание характеристик конкретного электрического оборудования: тип установки; основные структурные элементы прибора; рабочее напряжение; возможные варианты, позволяющие осуществить заземление нейтралей как трансформирующих, так и генерирующих устройств.
  2. Конфигурация заземлителей. Такие данные необходимы для определения оптимальной глубины погружения электродов.
  3. Информация о проведенных исследованиях по измерению удельного сопротивления грунта на конкретной территории. Дополнительно учитываются климатические сведения зоны, на которой обустраивается система.
  4. Информация о пригодных естественных элементах заземления, которые можно использовать в работе. Необходимы данные о реальных значениях растекания токов у этих объектов. Получить их можно путем специальных измерений.
  5. Результат стандартного вычисления точных показателей расчетного замыкания тока на почве.
  6. Расчетные значения нормативной стандартизации допустимых характеристик напряжений по ПУЭ.
  7. Показатели сопротивления сезонного промерзания слоя грунта, в период высыхания и промерзания. Учет таких значений необходим для расчета заземляющих элементов, которые располагаются в однородной среде. Применяются специальные стандартизированные коэффициенты.
  8. При необходимости монтажа сложной группы заземлителей, состоящей из нескольких элементов, необходимы сведения всех потенциалов, которые будут наведены на монтируемые электроды. Для этого нужны данные о значениях сопротивления всех слоев грунта.

Важно! Если система будет размещаться в двух слоях грунта, учитывается показатель сопротивления каждого из них. Это необходимо для определения точных данных о мощностных параметрах верхнего слоя почвы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
