Заземление в частном доме своими руками: схемы, устройство, подключение

Монтаж контура

Установочные работы состоят из нескольких последовательных этапов.

Подготовка материалов и инструментов

Для выполнения работ понадобятся такие инструменты:

• сварочный аппарат;
• болгарка;
• штыковая лопата;
• перфоратор;
• тяжелая кувалда;
• гаечные ключи.

Необходимые материалы:

1. Металлический уголок (лучше из нержавейки) размером 50×50 миллиметров и длиной 2 метра. При отсутствии уголка подойдет труба диаметром 32 миллиметра и толщиной стенок 3,5 миллиметра или арматура.
2. Металлические полосы 40×4 миллиметра. Предназначены для прокладки от системы к дому.
3. Болты М8 или М10.
4. Медный проводник толщиной от 6 квадратных миллиметров.

Выбор места

Первый этап работы состоит в том, чтобы определиться, где сделать заземляющий контур. От правильности выбора зависит безопасность системы. Для создания контура нужно подобрать место, где нахождение человека или домашнего животного исключено.

Лучше всего разместить систему в укромном месте, например, вдоль забора за домом. Рекомендуется огородить опасную зону заборчиком, бордюром, декоративными валунами и т. п.

Земляные работы

Необходимо выкопать траншею в виде выбранной геометрической фигуры. Если речь идет о треугольнике, создают фигуру со сторонами 120 сантиметров (проверенная опытом оптимальная дистанция). Рекомендуемая глубина траншеи — 50 – 70 сантиметров. Такая же траншея выкапывается по направлению к электрощиту.

Сборка конструкции

Электроды вбивают в землю на двухметровую глубину. Должны быть видны только верхушки, которые в дальнейшем используют для создания сварочных соединений.

К верхушкам установленных электродов приваривают пластины (полосы). В итоге должен получиться металлический каркас в виде треугольника. Еще одна пластина кладется в траншею, идущую к электрощиту. Эту пластину прихватывают к близлежащей вершине треугольника сваркой или держателем.

Далее присоединяют кабель к пластине. Для этого используют болтовое соединение. Для последующего подключения шины заземления лучше использовать медный проводник. К заземляющей шине присоединяют винт (сваркой) и осуществляют соединение с жилой. К винту подключают медный кабель с помощью пары шайб и гаек.

Обратите внимание! Болтовое соединение должно быть видимым на поверхности и доступным для проверочных мероприятий. На этапе изготовления контура следует особое внимание уделять прочности соединений

Сварные швы простукивают молотком, а болтовые соединения подтягивают ключом

На этапе изготовления контура следует особое внимание уделять прочности соединений. Сварные швы простукивают молотком, а болтовые соединения подтягивают ключом

Последний этап монтажных работ — засыпка траншеи грунтом.

Совет! Для улучшения проводимости почвы желательно под основание всех электродов залить соляной раствор. Однако у такого действия есть обратная сторона — металл будет быстрее ржаветь.

Инструменты и материалы

Для изготовления самодельного заземлителя обязательно должен использоваться оцинкованный металлопрокат — труба, уголок или пруток.

Готовые заземлители выполнены из резных омедненных штырей, соединенных латунными муфтами. Соединение штыря и провода заземления выполнено при помощи зажима из нержавеющей стали и специальной пасты. Окрашивать или смазывать заземлители нельзя.

При выборе сечения проката учитывается воздействие коррозии, в результате которого сечение понижается. Минимальные сечения проката:

• Для оцинкованного прутка — 6 мм;
• Для прямоугольного проката — 48 мм2;
• Для металлического прутка — 10 мм.

Штыри соединяются между собой уголком, полосой или проволокой. С их помощью заземление подводится до электрического щита. Для соединяющего проката размеры составляют:

• Диаметр прутка — 5 мм;
• Размер прямоугольного профиля — 24 мм2.

Сечение провода фазы должно быть больше сечения заземляющего провода в помещении. К подобным проводникам предъявляются определенные требования, затрагивающие диаметр жил:

• Алюминиевый без изоляции — 6 мм;
• Медный без изоляции — 4 мм;
• Медный изолированный — 1,5 мм;
• Алюминиевый изолированный — 2,5 мм.

Проводники заземления соединяются при помощи заземляющих шин, изготовленных из электротехнической бронзы. Все детали щита согласно схеме TT крепятся к стенке ящика.

Установка заземлений на ВЛ самодельного типа осуществляется при помощи кувалды, которой заземлитель вбивается в землю. Вбивание заводских деталей происходит при помощи отбойного молотка. В обоих способах установки заземления желательно использовать стремянку. Ручная сварка используется для сваривания проката из черного металла.

Для чего нужно заземление в частном доме или квартире

Простыми словам заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.

Принцип работы защитного заземления — это отведение электрического тока в землю от металлических электроприборов, при их неисправности.

В новой квартире или при строительстве дома нужно обязательно провести работу по прокладке заземляющего кабеля и его подключению к «контуру земли» или общедомовому или индивидуальному

Электроприборы потребляют большое количество энергии, их корпуса металлические и отлично проводят ток, поэтому в особенности обратите внимание на заземление: стиральных машин и холодильников, варочных панелей и духовых шкафов, электрических бойлеров и котлов отопления, микроволновых печей

Корректная работа заземления опирается на факт того, что:

• Происходит снижение до неопасного значения разности потенциалов между заземляемым объектом и другими проводящими ток объектами, имеющими свое заземление.
• В рабочей электрической сети появление утечки тока приведет к быстрому срабатыванию защитного устройства УЗО.
• При утечке тока и контакте заземляемого проводящего объекта с фазным проводом должно происходить отведение этого тока.

Отсюда можно сделать выводы:

• Наиболее опасный вариант для человека, когда корпус электроприбора не заземлен и УЗО отсутствует.
• Если корпус заземлен, УЗО отсутствует, то этот вариант недостаточно безопасен, так как при высоком сопротивлении заземлителя и больших номиналах предохранителей потенциал на заземленном проводнике может достигать очень высоких величин.
• Если корпус не заземлен, но при этом УЗО установлено, утечка тока может произойти через тело человека, коснувшегося одновременно неисправного прибора и предмета, имеющего естественное заземление. УЗО отключает участок сети, как только возникнет утечка. Но человек получит лишь кратковременный удар током, не причиняющий вреда здоровью. Но УЗО может быть неисправен, поэтому лучше не рисковать и сделать все по следующему варианту.
• Корпус прибора заземлен и установлено УЗО. Это самый лучший вариант, так как выполнены два защитных решения.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью «»

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S — Описание системы TN-C-S
только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ — Описание системы ТТ
защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 «ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ» устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА — на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
   • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) — не более 1666 Ом;
   • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) — не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО — ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним «пожарным» или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

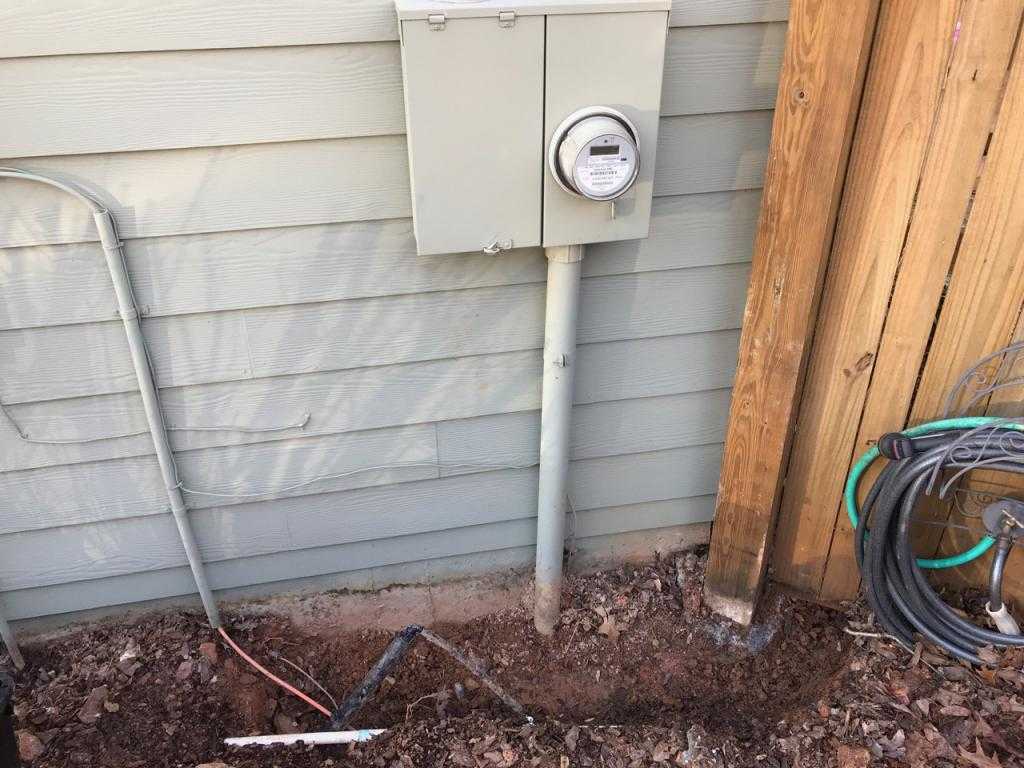

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

СПОСОБЫ УСТРОЙСТВА НАРУЖНОГО КОНТУРА

В зависимости от конфигурации и типа заземлителя выделяют два основных способа монтажа защитного заземления: традиционный и глубинный. В первом случае в землю закладывается самодельная сварная конструкция из нескольких (чаще всего – трех) вертикальных элементов с ровным и одинаковым сечением.

Оптимальной схемой признан равносторонний треугольник, предпочтение отдается длинным опорам максимально отдаленным друг от друга.

Монтаж такого устройства заземления осуществляется с помощью:

• вибрационных молотов, используемых при забивке трубного, углового или профилированного проката;
• ручных инструментов (кувалды или зажимов);
• сверлильных устройств с зажимами, оптимальными при необходимости ввинчивания круглых стержней.

К преимуществам традиционного способа обустройства защитного заземления относят сравнительно низкую смету, простоту монтажа и возможность самостоятельного выполнения работ. Минусы связаны с близостью к нулевому уровню и заложением сварных конструкций в землю, способ считается недостаточно надежным и безопасным.

Отдельные требования выдвигаются к месту расположения электродов, чем меньше на этом участке будут находиться люди, тем лучше. Оптимальной признана северная (теневая) сторона, как более сырая.

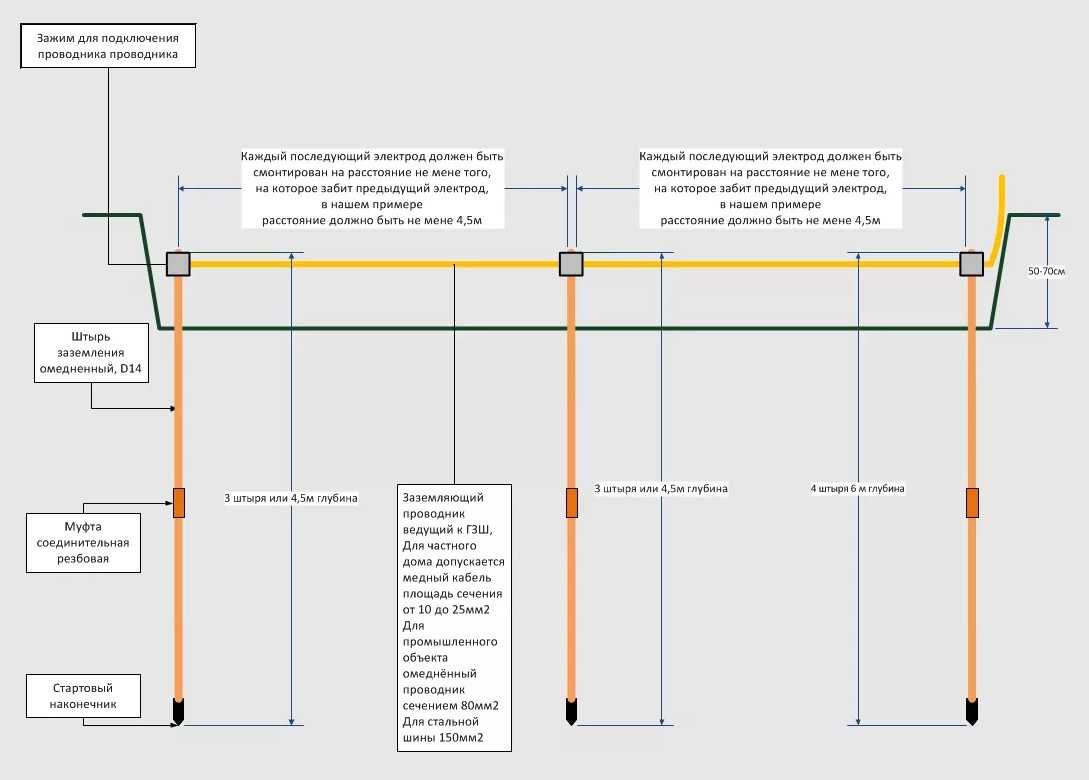

Глубинный способ монтажа предполагает закладку вертикальных электродов (модулей) на глубину до 15-30 м. Сварные соединения отсутствуют, элементы длиной около 1,5 м соединяются резьбовыми муфтами с токопроводящей смазкой и углубляются с помощью вибрационных молотов с энергией удара до 20-25 Дж.

Конфигурация заземлителя зависит от параметров участка и типа объекта, для жилых домов одного стержня более чем достаточно.

К преимуществам этого способа относят заводское качество модулей, отсутствие трудоемких земляных работ и возможность устройства защитного заземления в подвалах или внутри периметра дома.

Монтаж проводится при любых погодных условиях (при желании и наличии оборудования – своими силами), единственным минусом считается дороговизна самого устройства. В ходе выполнения работ штыри берегут от загибания, резьбовые соединения периодически подкручиваются.

Потребность в альтернативных вариантах и дополнительных мерах возникает при устройстве заземления на скалистых, выщелоченных или сухих участках. При невозможности снижения удельного сопротивления почв или закладки вертикальных стержней длиной более 1 мм разумной альтернативой признано электролитическое заземление.

Суть данного способа заключается в размещении рядом с объектом L-образного перфорированного заземлителя, заполненного смесью минеральных солей.

Присоединение к остальным элементам происходит по стандартной схеме, ориентировочный срок службы системы составляет 50 лет. Соли обновляются раз в 10 лет, к минусам способа относят дороговизну и отрицательное влияние минералов на фундаментные конструкции. Но на участках с вечной мерзлотой этот способ считается более выгодным, чем закладка стержней до глубины незамерзающих водоемов или монтаж сложных конструкций.

Технология проведения работ

Выбираем место размещения заземлителей. Разумеется, недалеко от дома (объекта), чтобы не пришлось прокладывать длинный проводник, который придется механически защищать. Желательно, чтобы вся площадь контура находилась на территории, которую вы контролируете (являетесь собственником). Чтобы в один прекрасный момент, ваша защитная «земля» не была выкопана пьяным экскаваторщиком. Так что забивать штыри за забором не будем.

Подойдет огород (за исключением картофельной грядки), палисадник, клумба возле дома. Возделываемые участки предпочтительнее, они регулярно поливаются. А дополнительная влага в земле пойдет на пользу заземлению. Если ваш грунт обладает низким удельным сопротивлением — можно установить заземление на площадке, которая затем будет покрыта асфальтом или плиткой. Под искусственным покрытием земля не пересушивается. Да и риск повредить контур заземления минимален.

В зависимости от формы площадки, выбираем порядок расположения электродов: в линию, или треугольником.

Если выбран треугольник — размечаем площадку соответствующей формы со сторонами 2.5–3 метра.  Копаем траншею в форме равностороннего треугольника на глубину 70–100 см, шириной 50–70 см. Мы знаем, что все заземлители соединяются между собой. Проводник должен быть углублен на расстояние не менее 50 см, с учетом минимального уровня грунта (например, вскопка грядки). Если сверху будет уложено покрытие — его толщина в расчет не берется. Только чистый грунт.

Можно выбрать весь грунт, не только по периметру траншеи. Получится треугольная яма глубиной 0.7–1.0 м. Готовый контур можно будет засыпать грунтом с низким удельным сопротивлением. Например, золой или пеплом. Соли проникнут в землю, и будут способствовать снижению общего сопротивления растекания тока.

После чего, по углам ямы (траншеи) начинаем забивать электроды.

Параметры заземлителей (рассматриваем вертикальное расположение)

Сталь без гальванического покрытия:

Круг — диаметр 16 мм.

Труба — диаметр 32 мм.

Прямоугольник или уголок — площадь поперечного сечения 100 мм².

Сталь оцинкованная

Круг — диаметр 12 мм.

Труба — диаметр 25 мм.

Прямоугольник или уголок — площадь поперечного сечения 75 мм².

Медь

Круг — диаметр 12 мм.

Труба — диаметр 20 мм.

Прямоугольник или уголок — площадь поперечного сечения 50 мм².

Грунт должен плотно облегать металлическую поверхность заземлителя. Красить электроды запрещено!

А как быть, если по расчетам длина каждого из трех электродов превышает 1.5–2 метра? Есть небольшие секреты.

1. Электроды забивают не кувалдой, а вибратором, отбойным молотком с насадкой, или перфоратором. Кувалда подойдет для высоты чуть более 1 метра. Это вариант для идеального грунта с наименьшим сопротивлением.
2. Совершенно не обязательно устанавливать трехметровую стремянку. Длинные электроды соединяются между собой по мере погружения в грунт. Если вы купили фабричный комплект — заземлители составные, можно набрать из сегментов любую длину.
3. Для кустарного изготовления также есть способ забить в землю 4 метровый уголок. Нарезаем электрод на куски по 1.5 метра. Забиваем первый сегмент. Привариваем к нему следующий — забиваем далее. И так до расчетной глубины.
4. Если забить стержни на расчетную глубину не получается в принципе — опять же берем количеством. Линейный перерасчет (типа: вместо трех по 4 метра, забиваем шесть по 2 метра длиной) не работает. Количество заземлителей определяется только последующим замером сопротивления растекания тока.

Соединяем электроды проводником. Если арматура стальная — лучше всего подойдет сварка. Медные стержни соединяются болтовой стяжкой, проводник должен иметь сечение не менее 30% от сечения электродов.

После сборки контура, проводим замеры сопротивления растекания тока. Требования к контуру заземления для индивидуального жилья — 10 Ом. Измерение лучше доверить сертифицированным специалистам, у которых имеется соответствующее оборудование. Тем более, что при получении ТУ от энергетиков, вам все равно придется представить систему заземления для измерений. Если сопротивление выше нормы — добавляем электроды и привариваем их к контуру. Пока не получим норму.

Наиболее распространенные ошибки

При создании контура следует избежать ряда ошибок:

Если решено обратиться к электромонтажникам, необходимо особое внимание уделить качеству материалов, которые рабочие собираются использовать. Некоторые подрядчики стремятся удешевить свои услуги путем экономии на электродах, устанавливая проводники с небольшой проводимостью (к примеру, заржавевшую арматуру)

Некачественные материалы значительно снижают эффективность защиты или даже делают затею вовсе бессмысленной.
Устройство заземления находится на слишком большом расстоянии от дома.
Установка контура в сухом месте. Вода улучшает проводимость — чтобы система работала эффективно, она должна находиться во влажном месте. Если такое место отсутствует, придется задуматься об искусственном увлажнении.
Объединение заземлительного контура с молниезащитой. Если в распредщите не вмонтировано устройство УЗИП, размыкающее цепь в виде ответной реакции на сверхзаряд, значительный ток из молниеприемника выведет из строя электрическое оборудование.

Контур заземления — важнейшая мера, обеспечивающая безопасность пользования электрическими приборами в частном доме. Если решено выполнить все работы своими руками, необходимо аккуратно придерживаться всех технических правил и рекомендаций, в том числе по технике безопасности. Если уверенности в своих силах недостаточно, лучше обратиться за помощью к специалистам.

Как правильно соединить ноль с землей

Неправильное соединение нуля с землей может явиться причиной трагедии, вместо защиты. В общедомовом вводном устройстве (ВРУ) должно быть произведено разделение совмещенного нуля на рабочий и защитный проводники. Потом защитный ноль должен быть разведен к щитам на этажах, а затем в квартиры.

Получается пятипроводная сеть:

• 3 фазы;
• N;
• PE.

К третьему контакту розеток надо подключать PE. В старых домах встречается четырехпроводная сеть:

• 3 фазы;
• совмещенный ноль

Если проводник РЕ изготовлен в виде алюминиевой шины, то сечение ее должно быть не менее 16 мм², если медная шина (латунная) – не менее 10 мм2. Это правило справедливо для ВРУ, в остальном следует руководствоваться нижеприведенной таблицей.Сечение фазных проводников, мм2Наименьшее сечение защитных проводников, мм2S≤ 16S1616S>35S/2

На защитный проводник РЕ нельзя устанавливать автоматы, другие устройства разъединения, он должен быть неотключаемым. Разделять совмещенный ноль PEN необходимо до автоматов и УЗО, после них нигде соединяться они не должны!

Запрещено:

• защитный и нулевой контакты соединять в розетке перемычкой, т.к. при обрыве нуля на корпусах бытовых приборов появится опасное фазное напряжение;
• нулевой и защитный проводники соединять одним винтом (болтом) на шине в щитке;
• PE и N необходимо подключать к разным шинам, при этом, каждый провод из каждой квартиры должен быть прикручен своим винтом (болтом). Необходимо предусмотреть меры против ослабления крепления болтов и защиту их от коррозии и механических повреждений (пункт 1.7.139 ПУЭ 7).

Такое соединение применяют при современном электроснабжении жилых помещений или частных домов. Что соответствует требованиям ПЭУ- 7 (пункт 7.1.13) для сетей постоянного и переменного тока напряжением 220/380 вольт. После разделения объединять их категорически запрещается.

В частном доме зачастую мы получаем два или четыре провода от ВЛЭП. Чаще всего встречается 2 ситуации:

Ситуация №1 — хороший случай. Ваш электрощит стоит на опоре, под ней вбито повторное заземление. В электрощите две шины PE и N. К шине PE идёт ноль с опоры и провод от заземлителя. Между шиной PE и N перемычка, от шины N идёт рабочий ноль в дом, от шины PE – идёт защитный ноль в дом. Шины PE и N могут быть установлены в доме в распределительном щите, тогда ноль с землёй соединяется на одной шине в щите учета как на фото ниже.Смысл — соединить ноль и заземление на вводе до всех УЗО и дифавтоматов и из этой точки к потребителям уже вести фазу, нейтраль и «землю».

Такие щиты сейчас часто собирают при подключении новых частных домов к электросети. При этом вводной автомат установлен на фазе, ноль с ВЛЭП идёт напрямую в счетчик, а разделение нуля (соединение с заземлителем) производится после него. Реже это делают и до счетчика, но зачастую энергосбыт против такого решения. Почему? Никто не знает, аргументируют возможностью хищения электроэнергии (вопрос, как?).Ситуация №2 — Щит учета может быть как на опоре, так и в доме или на его фасаде, не имеет значения. У вас есть опломбированный вводной автомат и счетчик, соответственно вы имеете одну или три фазы и ноль. Как сделать заземление и нужно ли его соединять с нулём? Если ВЛЭП новая — нужно. Как и в предыдущем случае вы получите систему TN-C-S. Тогда: ноль от счетчика соединяют с PE шиной, к ней провод от заземлителя (который вы сделаете самостоятельно у себя на участке).

Если ВЛЭП старая – не нужно соединять ноль и землю (Глава 1.7. ПУЭ п. 1.7.59). Делайте систему ТТ (без соединения PE с N). В этом случае обязательно использовать УЗО!

В обоих ситуациях каждый провод на шинах должен быть затянут своим болтом — не суйте несколько PE или N-проводников под один болт (или винт).
