Правила установки дымохода для газового котла

Нарушения, которые могут привести к взрыву бытового газа и отравлениям

Сотрудники газовой службы назвали самые частые нарушения, которые обнаруживают в домах казанцев во время технического обслуживания. Если найдете что-то из этого списка у себя, устраните нарушение сами или вызовите специалистов.

•          Неудовлетворительное состояние газовых приборов. Неисправная автоматика безопасности газовых приборов.

•          Заклеенная вентиляция. Может стать причиной скопления угарного газа во время работы газовых приборов или взрыва бытового газа, если произойдет утечка.

•          Труба от вытяжки над газовой плитой, которая полностью перекрывает отверстие вентиляционного канала. Может стать причиной скопления газа и взрыва бытового газа от малейшей искры. Например, когда вы включаете свет, если произойдет утечка.

•          Замурованные газовые стояки. Если произойдет утечка, газовщики не смогут ее найти, а соответственно, устранить.

•          Забитые или замурованные карманы чистки дымохода.

•          Газовые плиты или колонки в однокомнатных квартирах студиях. В помещении, где установлено газовое оборудование, запрещается спать. Также, когда люди сносят стены в однокомнатных квартирах и делают студии, нагрузка на вентиляцию усиливается, и она может не справиться.

•          Самостоятельная установка газовых плит и колонок. Замена газового оборудования должна производиться только специализированными организациями, с которыми заключен договор на техническое обслуживание.

«Люди самовольно меняют газовую колонку и штуцер соединения воды путают со штуцером соединения газа. В итоге по газопроводу пускают воду. Потом отключается весь дом, мы находим виновников, считаем убытки. Человеку легче было бы обратиться к нам, заплатить меньше денег. Сумма компенсации может дойти до 20 тысяч рублей. Зависит от того, сколько квартир пострадали. Нам приходится сливать воду из газопровода через плиты, через краны, сверлить трубы», — рассказал заместитель главного инженера.

Специалисты «Казаньгоргаза» напоминают: прежде чем включить газ, «включите» голову.

Сборка керамического дымохода

Теперь давайте пошагово рассмотрим, как собирается дымоход керамического типа.

Таблица 2. Комплект материалов для сборки.

Вид, фото
Описание

Дымоходные бетонные блоки

Керамические дымоходы не оставляют на виду, а монтируют их внутрь специальных бетонных блоков, которые можно приобрести в том же магазине. Размер материала подбирается по диаметру используемых труб.

Основание дымохода

Конденсатосборник является основанием будущего дымохода. Если этот элемент не предусмотреть, то вся конструкция может завалиться в скором времени.

Ревизионный тройник

Обязательно покупается ревизия, чтобы мы могли беспрепятственно чистить трубы изнутри в дальнейшем и производить инспекционный сервис. Также в комплект сразу добирается керамический затвор для отверстия в тройнике.

Тройник

Котел будет подключаться к дымоходу через вот такой тройник. Его высота составляет 660 мм, он имеет вклеенный патрубок, отводящийся под углом 90 градусов

Есть модели и с вдвое меньшим углом наклона.Внимание! Металлическая труба от дымохода должна быть меньше в диаметре, чем патрубок тройника.

Керамическая труба

Основная часть дымохода будет составляться из таких труб.

Клей для керамических труб

Герметизируются стыки при помощи специального жаростойкого клея. Его также можно приобрести в магазине, где вы покупаете основные части системы.

Теплоизоляция

Для удобства монтажа покупаем цилиндры из базальтовой ваты

Этот материал является несгораемым.

Также сюда можно причислить вентиляционную решетку, через которую дымоход будет забирать воздух, и дверцу для доступа к ревизии. Оба изделия берем металлические.

Шаг 1 – установка первого блока. К основанию на цементный раствор приклеиваем первый блок. Его положение нужно точно выверить по уровню во всех плоскостях. Также сориентируйте его стороны.

Установка первого блока

Шаг 2 – бетонирование. Затем внутрь пустотелого блока наливается бетон – так мы создаем фундамент для будущей конструкции.

Бетонирование

Шаг 3 – формирование отверстия в блоке. В следующем блоке нужно вырезать прямоугольное отверстие высотой 15 см и шириной 21 см.

Формирование отверстия в блоке

Шаг 4 – укладка второго блока. Как только бетон в фундаменте застынет, кладем на раствор второй блок. При этом толщина наносимого раствора четко выверяется по трафарету, который идет в комплекте. По нему же кладется он и в основание, под конденсатосборник. Также проверяем положение элемента уровнем.

Укладка второго блока

Шаг 5 – установка конденсатосборника. Сажаем на раствор конденсатосборник, сориентировав его по отверстию в блоке.

Установка конденсатосборника

Шаг 6 – утепление и защитная решетка. Устанавливаем утеплитель точно по высоте бетонного блока, сделав в нем прорезь под отверстие в блоке. Также монтируем вентиляционную решетку – это можно сделать и после отделки блоков декоративными материалами.

Утепление и защитная решетка

Шаг 7 – установка ревизионного тройника. В следующем блоке полностью убираем переднюю стенку. Устанавливаем в него ревизионный тройник, тщательно промазав его монтажную кромку герметиком. Также ставим утеплитель.

Установка ревизионного тройника

Шаг 8 – установка ревизионного люка. Продолжаем кладку блоков, а потом устанавливаем на металлические анкера ревизионный люк, предварительно установив керамический затвор.

Установка ревизионного люка

Шаг 9 – установка соединительного тройника. Идем в том же порядке. Через следующий блок будет выводиться патрубок под котел. Он будет смотреть в сторону от ревизионного люка. Область вокруг патрубка закрывается слоем утеплителя.

Установка соединительного тройника

Дальнейшая сборка будет идти по одной схеме – сначала ставится блок, потом в него утеплитель и труба. При прохождении перекрытий и крыши, вокруг блоков вставляется небольшой слой утеплителя.

Шаг 10 – окончание дымохода. Завершает наш дымоход установка стальной муфты, сооружение опалубки и заливка в нее бетонного раствора. На трубу надевается дефлектор и дымоход готов к работе.

Окончание дымохода

Подача жалобы на работу ГорГаза

Жалоба на ГорГаз составляется на русском языке вне зависимости от родного языка заявителя. Существующими нормативно-правовыми актами не регламентирован точный образец претензии. Документ должен содержать основные причины конфликта и индивидуальные обстоятельства ситуации, однако он может быть написан в свободной форме.

Это один из вариантов оформления жалобы на газовую службу с указанием причины претензии и оснований требования оказания качественных услуг

Но при этом жалоба должна быть составлена по общим правилам деловой переписки. При ее оформлении нельзя использовать нецензурную лексику, нелицеприятно выражаться о ком-либо и допускать эмоциональные высказывания. Также в претензии недопустимы ошибки, исправления и помарки.

Жалоба должна быть написана простым языком и содержать только важную информацию по теме:

  • полное наименование органа, в который составляется претензия;
  • реквизиты и контактные данные заявителя (в т.ч. почтовый адрес, на который можно будет прислать ответ);
  • суть проблемы с указанием временного периода получения некачественной услуги;
  • реквизиты (юридический адрес, контакты и т.д.) компании, на которую пишется жалоба;
  • сведения из договора абонентского обслуживания, заключенного между ГорГазом и заявителем;
  • требования заявителя (материальная и моральная компенсации);
  • период времени, в течение которого заявитель ждет ответа и т.д.

В конце документа следует поставить дату и расписаться. Жалобу следует написать понятным почерком или напечатать на компьютере. Сведения, указанные в документе, должны быть достоверными. Указание фальшивых сведений может повлечь за собой административную ответственность.

Если у заявителя есть возможность предоставить документальные свидетельства, нужно проставить в тексте жалобы на газовую службу ссылки на эти бумаги или приложить их копии к претензии.

Документ надо оформлять в двух экземплярах, поскольку одна копия отдается на рассмотрение, а вторая остается у заявителя

При подаче бумаги нужно попросить, чтобы на экземпляре заявителя поставили отметку о том, что претензия подана на рассмотрение. Также вместо этого человеку могут выдать расписку в получении документов.

В расписке указывается дата подачи заявления и имя ответственного лица, принявшего документы. Именно с этой даты отсчитывается срок для официального ответа заявителя.

Время, в течение которого государственные организации обязаны ответить на гражданское обращение, описывается ФЗ №59. На основании этого нормативно-правового акта ответа на жалобу нужно ждать в течение 10-30 суток со дня ее подачи. Для ускорения процедуры можно подать претензию коллективно. Коллективные жалобы всегда рассматриваются в первую очередь.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.


Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.


Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.


Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.


Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Особенности конструкции, работы и установки напольных бездымоходных газовых котлов

Если нельзя установить классический вертикальный дымоход для отопления применяются бездымоходные газовые котлы. Для такого отопительного оборудования не оборудуют вентилируемое отдельное помещение для естественной тяги.

Несмотря на название «бездымоходные», дымоход в таких котлах есть. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и выведение дымовых масс из камеры сгорания.

Наружный вывод коаксиального дымоотвода

Конструкция и принцип работы бездымоходного котельного оборудования.

Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.

Отличительная особенность конструкции – закрытая камера сгорания. Горелка, посредством которой газ нагревает воду в системе, расположена в герметичной камере. Таким образом угарный газ, сажа и дым от сгорания топлива не проникают в помещение, а эффективность работы котла повышается.

Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

Схема работы напольного коаксиального котла

Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.

Газовые котлы большой мощности для предотвращения недостаточности тяги оборудуются дефлекторами, которые увеличивают поток воздуха в полтора раза. При вероятности задувания ветра на выход трубы устанавливается специальный блок ветрозащиты.

Особенности монтажа газовых котлов с коаксиальным дымоходом.

Напольные бездымоходные котлы для автономных систем отопления устанавливаются в малогабаритных строениях и в много квартирных домах или производственных помещениях.

Бездымоходные газовые котлы устанавливаются на специальную подставку. Если котел управляется электронной платой, то подключается к электричеству по правилам установки электро-газового оборудования специалистами.

Включаются в систему отопления и газовой магистрали так же, как и дымоходные газовые котлы. Отличие – монтаж коаксиального дымоотвода.

Схема установки горизонтального коаксиального дымохода

Требования монтажа коаксиальной трубы как дымоотвода:

  1. Вывод дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы составляет не более 1 метра.
  2. Дымоотвод горизонтальный, но при невозможности горизонтального вывода применяется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
  3. Наружная часть трубы располагается не ниже, чем на 2 метра от земли.
  4. Расстояние от трубы до оконных или дверных проемов составляет не менее полуметра.
  5. Нельзя размещать выход трубы под окном.
  6. Для предотвращения скопления конденсационной жидкости, ее устанавливают под углом 3-5 градусов.
  7. Соблюдают диаметры трубок коаксиального дымохода и их соотношение для пожарной безопасности.
  8. Просверленный в стене проем для трубы обкладывают утеплителем из невоспламеняющегося материала.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

  • простота и низкая стоимость монтажа;
  • нет потребности установки приточно-вытяжной вентиляции;
  • высокая мощность агрегатов такой конструкции, что отапливают большие площади;
  • некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
  • долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Если сосед требует компенсации через суд

Если на основании ст. 151 ГК РФ истец через суд требует компенсации за причиненные моральные и физические страдания (он жалуется, что из-за шума развилась бессонница, и это сказалось на качестве работы и на самочувствии), то стоит подать встречный иск с просьбой отклонить требования истца и с выдвижением собственных претензий по отношению к нему. Встречные требования рассматриваются вместе с главным иском.

Сроки

Подать встречный иск нужно за 3 дня до рассмотрения дела. Если срок пропущен, но основной иск не позволит впоследствии рассмотреть требования ответчика, то суд примет заявление.

Документы, расходы

Обращаясь в судебную инстанцию, придется заплатить госпошлину (300 руб. в соответствии с №333.19 НК РФ). Проигравшая иск сторона оплачивает все судебные расходы.

При разработке текста заявления стоит обратиться к грамотному юристу, поскольку ошибки и неточности приведут к отклонению встречных требований. В документе приводятся:

  • сведения об ответчике;
  • его претензии к истцу (безосновательные обвинения и, как следствие, необоснованные требования материального возмещения);
  • документы, которые подтверждают невиновность (акт об уровне шума, показания соседей об отсутствии претензий);
  • просьба к суду.

Постоянные претензии со стороны соседей, беседы с участковым и полицейскими способны довести до нервного срыва. Что делать, если жильцы жалуются на шум, которого нет, как найти на них управу? Юристы сайта подскажут, как разобраться с неправомерными претензиями на досудебном этапе, помогут отстоять свои интересы в суде

Внимание!

  • В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
  • Все случаи очень индивидуальны и зависят от множества факторов. Базовая информация не гарантирует решение именно Ваших проблем.

Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!

  1. через форму (внизу), либо через онлайн-чат
  2. Позвоните на горячую линию:Москва и Область
  3. Санкт-Петербург и область

-юристу БЕСПЛАТНО!

Отправляя данные вы соглашаетесь с Согласием на обработку ПДн, Политикой обработки ПДн и Пользовательским соглашением.

Анонимно

Информация о вас не будет разглашена

Быстро

Заполните форму, и уже через 5 минут с вами свяжется юрист

Расскажите друзьям

Оцените (1 оценок, среднее: 2,00 из 5)

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

  1. Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
  2. Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
  3. Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Подготовка к сборке

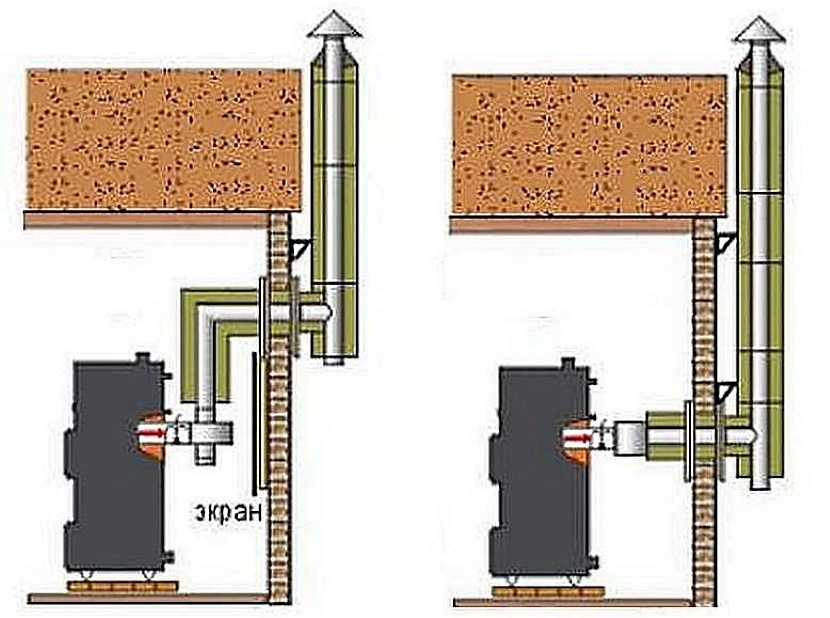

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

  • дрель, оборудование для резки материала;
  • термоустойчивый герметик;
  • заклёпочник;
  • хомуты, дюбеля, уголки;
  • фольгированный строительный скотч;
  • отвёртки;
  • уровень, отвес;
  • нож;
  • стремянка;
  • при работе с бетонными стенами потребуется перфоратор.

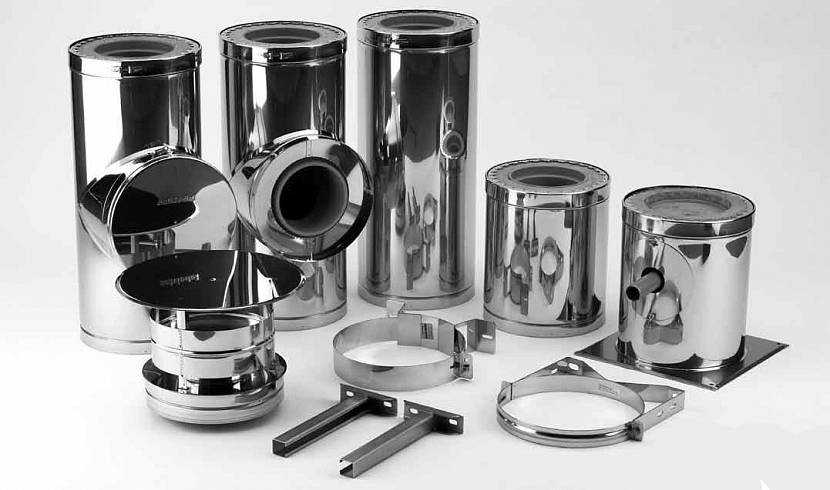

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

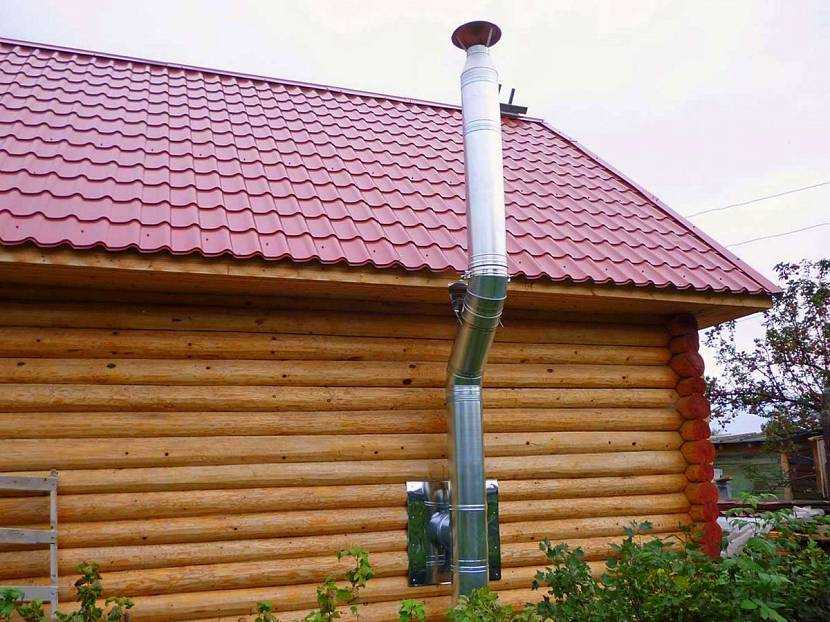

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.


Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВт Внутреннее сечение, см Минимальный диаметр, см
до 3,5 14×14 15,8
3,5-5,2 14×20 18,9
5,2-7 14×27 21,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами

По дыму– металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату– металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Алюминиевая гофра для дымоходов

Сплавы алюминия, применяемые при производстве этого вида продукции, выдерживают температуру до 500 градусов, после чего тонкие стенки этих труб прогорают. Но важна не только температура, но и агрессивная среда, представленная конденсатом, который представляет собой слабый раствор серной кислоты.

В связи с этим очевидно, что их использование для этой цели весьма ограничено. Не рекомендуется устанавливать гофру на дымоходы твердотопливных котлов, где температура печных газов гораздо выше и применяются высокотемпературные средства для удаления сажи из дымовой трубы. Не применяется гофра для каминов и твердотопливных печей на угле и дровах.

Смотреть видео

Более лояльное отношение к гофре на дымоходы газовых колонок и электрокаминов, поскольку температура удаляемых газов ниже, чем у аналогичных котлов.

Гофра из нержавеющей стали

Жаростойкая гофра производится из нержавеющей стали по такой же технологии, что и алюминиевая. В этих трубах используется армирующая вставка из высокоуглеродистой стали, навиваемая в виде пружины. Спираль в дымоходе увеличивает поперечную прочность изделий и предохраняет их от схлопывания.

Одной из особенностей гофрированных изделий является их компактность. В транспортном положении длина патрубка составляет 65 сантиметров, а после растягивания по продольной оси она может достигать трех метров.

Смотреть видео

Температура, которую может выдерживать жароустойчивая гофра из нержавейки, составляет 900 градусов, что позволяет уверенно использовать ее для дымоходов с любым видом котлов.

Трубы производятся в диапазоне диаметров от 100 до 150 миллиметров, наиболее применяемыми являются размеры 110 и 130. Из первых монтируют дымоходы для котлов до 19 киловатт, большие можно использовать для любых более мощных тепловых агрегатов.

При монтаже гофрированную трубу можно изгибать в нужном направлении на угол до 180 градусов, что является несомненным преимуществом, поскольку позволяет обойтись без использования большого количества фитингов.

Для увеличения срока службы нержавейку обрабатывают изнутри специальными составами. Вступая в реакцию с металлом, они образуют на поверхности прочную, химически устойчивую плакирующую пленку. В таком состоянии дымоотвод из гофры может служить до 20 лет. Огнеупорная гофра является наиболее надежным материалом для отвода дыма.

Инструкция к монтажу

Установка дымоотвода мало чем не отличается от монтажа аналогичного устройства из нержавеющих труб. Но есть отдельные моменты, которые нужно учитывать:

  1. Нет необходимости задумываться о подборе диаметра дымохода – гофрированный патрубок должен соответствовать размеру выходного патрубка котла.
  2. Обладая тонкой стенкой, гофра теряет большое количество тепла дымовых газов. Поэтому дымоотвод нужно утеплять по всей его протяженности (кроме выходного патрубка).

  1. Не допускается сужение дымового канала, его размер должен быть стабильным по всей протяженности.
  2. В процессе монтажа следует использовать адаптеры только специального предназначения. Применение других изделий для стыковки чревато потерей герметичности, а это основное требование к дымоходу.
  3. Использование гофры предусматривает обязательную установку конденсатосборника, в противном случае неминуемо быстрое его засаживание.
  4. При соединении отдельных деталей дымохода, кроме хомутов нужно устанавливать дополнительные уплотнения. Хорошие результаты дает использование высокотемпературного герметика.

Воспользовавшись этими правилами можно качественно установить эффективную, и – главное – безопасную во всех отношениях, дымовую трубу.

Советы и рекомендации

  1. Нежелательно для дымоходов твердотопливных котлов использовать алюминиевую гофротрубу. Да и для газовых приборов, включая колонку, лучше избежать риска и применить огнестойкую нержавейку. Газовая гофра пожароопасная.
  2. Если гофра выпускается наружу через дымоход из кирпича, сборка производится сверху. При этом на нижнем конце привязывается прочная веревка. Таким способом, работая вдвоем, можно быстро и легко загильзовать дымоход гофрой. Гибкий дымоход из нержавейки подается через устье трубы, а второй участник процесса подтягивает гофру снизу.
  3. При монтаже наружного (пристенного) дымоотвода не допускается более двух его изгибов. При необходимости лучше выполнять их под углом 45 градусов.
  4. При установке стальной гофры для котла в старый дымоход нужно тщательно укрыть печь мокрым полотном и закрыть все технологические отверстия в нем. Это необходимо, чтобы исключить попадание сажи в жилое помещение дома.
  5. Перед установкой трубы в старый дымоотвод необходимо тщательно очистить его от налета сажи на стенках.

Особенности сборки дымоходов из нержавеющей стали

Итак, существует два типа стальных дымоходов – одностенные и сэндвич, про которые мы писали ранее. В зависимости от места установки и типа самой трубы, различают два способа их монтажа.

Схема сборки

  1. Первый называется – по конденсату. То есть, имеется в виду направление движения конденсата в трубе. Предполагается, что верхняя труба будет вставляться в нижнюю, а это обеспечит беспрепятственное стекание воды, минуя стыки. Используют такое соединение преимущественно на улице и для одностенных труб.
  2. Второй – по дыму. Тут мы учитываем направление движения дыма, чтобы минимизировать возможности его утечек. Этот метод применяют для участков трасс, проходящих внутри дома, так как утечка газа тут недопустима.
  3. Сэндвич трубы универсальны и имеют сложное строение. Сделаны они таким образом, что внутренняя труба соединяется по конденсату, а внутренняя – по дыму. В результате владелец получает надежную защиту от любых утечек на всей протяженности дымохода.

Что будет, если поместить дымоход в короб? Этот метод часто используют те, кто не желает наблюдать у себя дома открытых коммуникаций.

Такое решение приемлемо и не запрещено нормативами. Более того, оно даст вам дополнительные преимущества, не считая опрятного вида всей конструкции.

Дымоход будет закрываться в коробе

Установка короба позволяет эффективно изолировать горячие трубы от сгораемых материалов. Посмотрите на фото выше – каркас короба обшивается огнеупорными листами из гипсоволокна, между которыми устанавливается минеральная вата. Таким манером вы сразу можете предусмотреть прохождение дымохода через перекрытия.

Единственно, о чем при этом стоит озаботиться – установка ревизионных люков для удобного доступа к конденсатосборнику.

Пассивный дефлектор, усиливающий тягу

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
