Требования к помещению для установки газового котла: правила и нормы

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

Кран.
Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
Подсоединяют эту трубу к котлу.
Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

площадь помещения – более 4 квадратных метров;
высота потолка – не менее 2,5 м;
объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
наличие под дверью зазора не менее 20 мм;
наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
пол в помещении – горизонтально ровный, из негорючего материала.

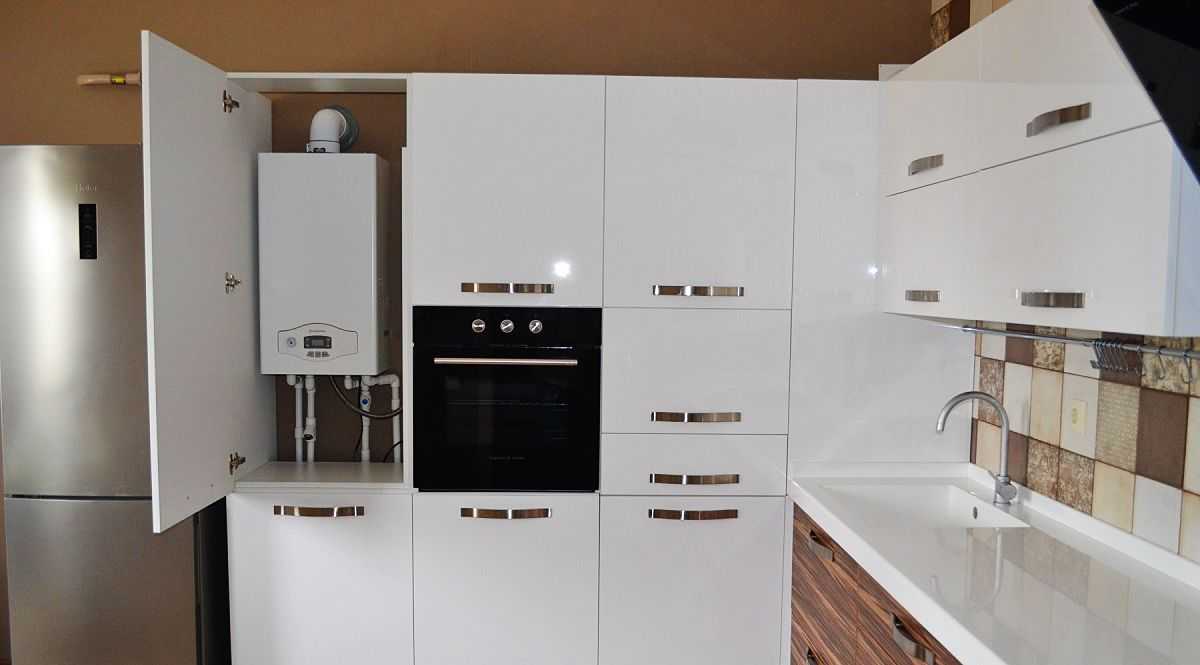

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
окно должно быть открываемым или оснащаться форточкой;
наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

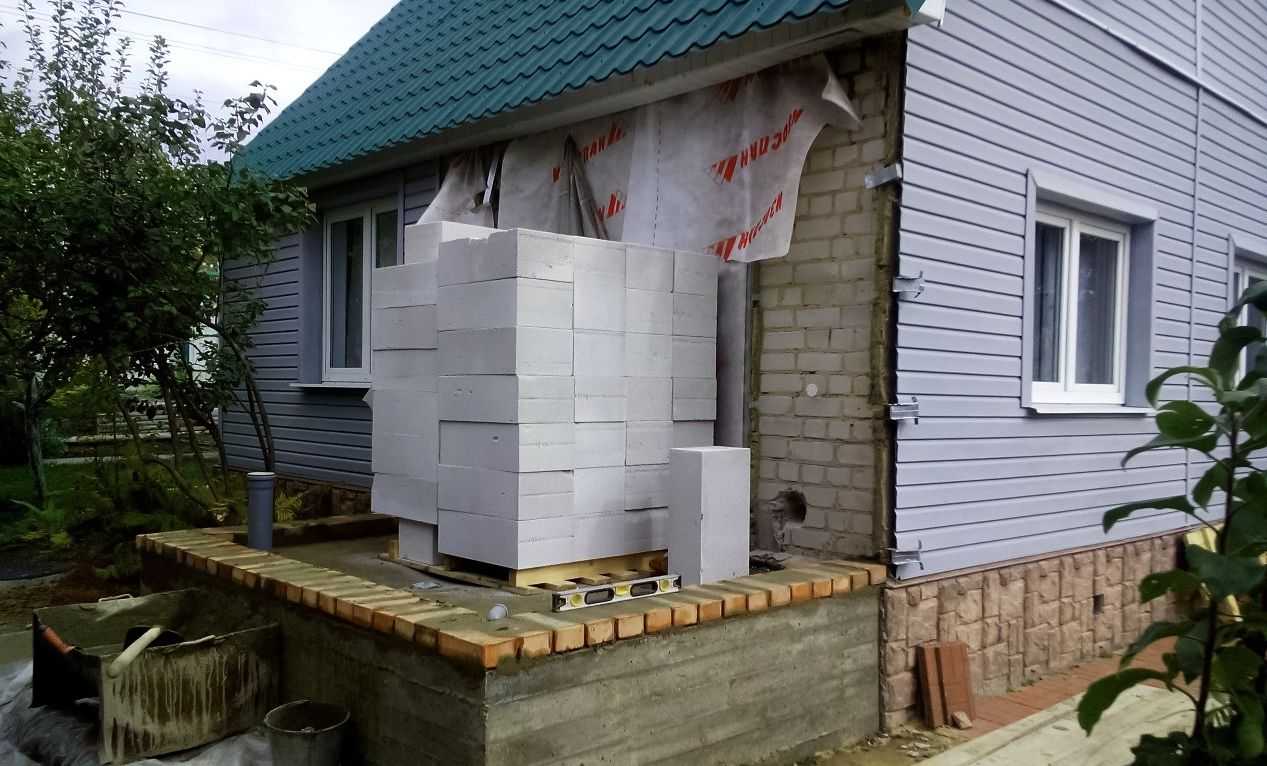

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
стены пристройки не должны быть связаны со стеной дома;
стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Схема с дополнительным теплообменником

Такая схема подключения котла является востребованной тогда, когда есть необходимость полностью гидроизолировать отдельные контуры отопительной системы. Такая надобность возникает при использовании в контурах различных теплоносителей. То есть в одном может двигаться вода, в другом — антифриз.

Изображаемая на разных фото обвязка выглядит так:

Котел.
Теплообменник.
Различные контуры теплосети.
Установленные на каждом контуре элементы безопасности, циркуляционный насос, сливной кран и кран подпитки.

Теплообменник является тепловым аккумулятором с как минимум тремя змеевиками. По одному циркулирует нагретая в котле вода, по другим двум — различные виды теплоносителей. Тепло с первого змеевика передается в другие через воду, в которой они расположены.

Польза дополнительного теплообменника также заключается в возможности совместить открытую и закрытую системы. Первая является более безопасной для работы котла, вторая — более щадящей для радиаторов.

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.

Последовательная система подходит больше для маломощных котельных установок и используется редко.

Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Требования к установке настенного котла с закрытой камерой сгорания

Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования к установке отопительных котлов газового направления так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.

Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.

Какой бы выбор установки газового оборудования для отопления вы не выбрали, нужно получить всю необходимую документацию, позволяющую установку. Получить договор на право подключения к газовой магистрали города. Установку в обязательном порядке предоставить газовой организации и ее специалистам. Конечно это потребует финансовых затрат, но душевное спокойствие не меряется деньгами. Безопасность жителей дома превыше всего. Однако, если вы все таки решите рискнуть и самостоятельно произвести установку котла, то для начала нужно получить соответствующее разрешение от газовой службы. Монтаж дело не из легких и требует максимальной сноровки.

Проверить наличие всех комплектующих для начала работ.
Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
Произвести стабильную и горизонтальную установку прибора.
Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.

Соблюдение всех вышеперечисленных требований обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.

Читайте так же:

Схемы обвязки по типам котлов

Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.

Наиболее популярные пары двухкотловых схем:

газовое топливо и электроэнергия;
газ и твердое топливо;
дрова и электроэнергия;
пропан и электроэнергия;
печное топливо и электроэнергия;
пеллеты и электроэнергия.

Подключение газового и напольного твердотопливного котла

Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.

Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.

Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.

Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.

Электрический и газовый

Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.

Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.

При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.

Подключение твердотопливного и электрокотла

Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.

После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.

Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.

В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.

Способы соединения дровяного и газового котлов в одну систему

Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.

Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.

Существует два способа соединения двух котлов в одну систему:

параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
последовательное соединение двух котлов разного типа с применением теплоаккумулятора.

Применение теплоаккумулятора

Система отопления с двумя котлами имеет такую структуру:

теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.

При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельная закрытая схема

Для совмещения систем дровяного и газового котла используются такие устройства:

клапан предохранительный;
бачок мембранный;
манометр;
клапан для воздухоотвода.

Первым делом на патрубки двух котлов монтируются отсекающие краны. Клапан предохранительный, устройство для отвода воздуха, а также манометр устанавливается возле дровяного агрегата.

На разветвлении от твердотопливного котла для функционирования оборота малого круга ставится переключатель. Закрепляют его на расстоянии одного метра от дровяного отопительного прибора. К перемычке добавляется обратный клапан, перекрывающий доступ воды в часть контура откаченного агрегата на твердом топливе.

Подачу с обраткой подключают к радиаторам. Обратный поток теплоносителя разделяется двумя трубами. Одна присоединяется через трехходовой кран к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной отопительной системе можно задействовать теплоаккумулятор. Схема установки прибора при таком подключении заключается в подсоединении к нему обратных и подающих магистралей, труб подачи и обратки к системе отопления. Для совместного или отдельного функционирования котлов на всех системных узлах ставятся краны, перекрывающие течение теплоносителя.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

10 кВт на 100 кв.м;
15 кВт на 150 кв.м;
20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

атмосферные условия в местности;
размер жилой постройки;
коэффициент теплопроводности стены;
фактическую теплоизоляцию здания;
систему регулировки мощности газового котла;
объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

0.7 до 0.9 южные территории РФ;
1.0 до 1.2 центральные регионы РФ;
1.2 до 1.5 Московская область;
1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

ванная комната — 8.0-9.0 л/мин;
душевая установка — 9 л/мин;
унитаз — 4.0 л/мин;
смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

100 л, Мо — 24кВт, 14 мин;
120 л, Мо — 24кВт,17 мин;
200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.
