Узип

Как уберечься

В быту используются два типа устройств для защиты электроприборов.

Реле контроля напряжения

Недорогое, компактное устройство. Оно не устраняет колебаний напряжения, а работает как предохранитель, автоматически отключая приборы при перепадах напряжения. Такие реле полностью обесточивают проводку и возобновляют подачу электричества при стабилизации напряжения (проверка напряжения происходит автоматически раз в несколько секунд). Подбираются в зависимости от мощности защищаемых приборов.

Выбирать реле напряжения необходимо с 20 – 30% запасом по мощности. То есть, если автомат на счетчике рассчитан на 25 А, рекомендуется установить реле напряжения на 32 А или 40 А.

В зависимости от типа используемой электросети реле бывают одно-, двух- и трехфазные.

По способу установки бывают:

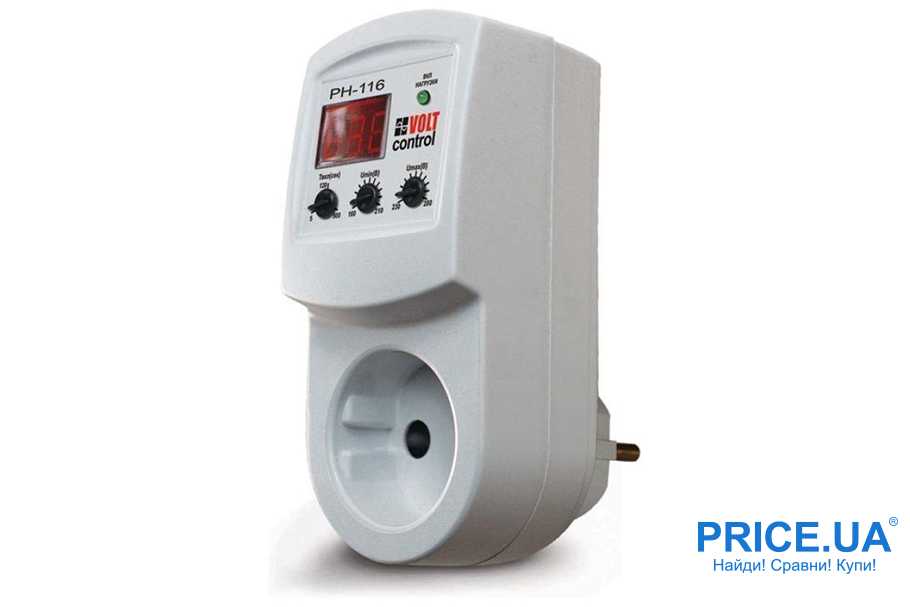

Розеточные. Устанавливается непосредственно в розетку и зачастую используется для защиты одного прибора. Разновидностью являются реле-удлинители с несколькими розетками.

Цена – от 300 грн.

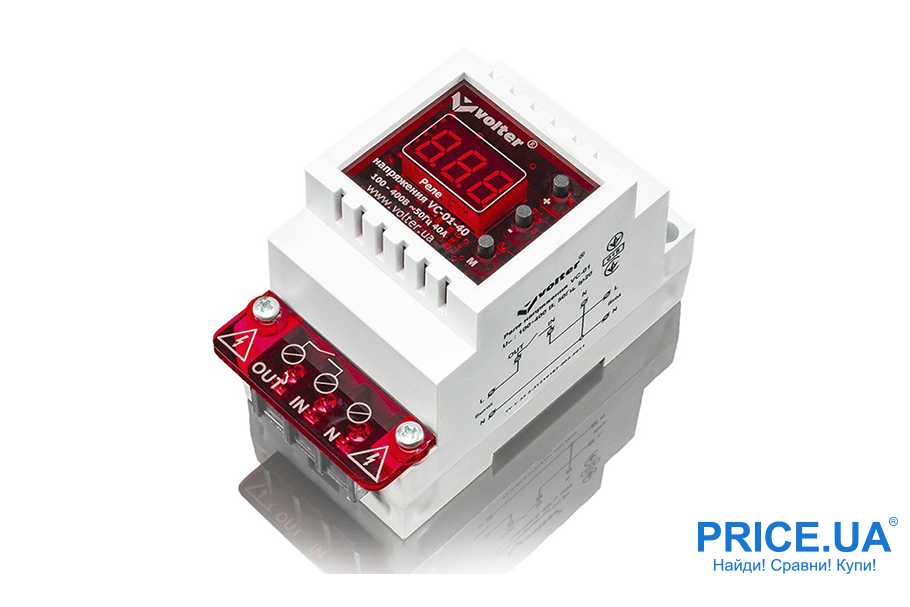

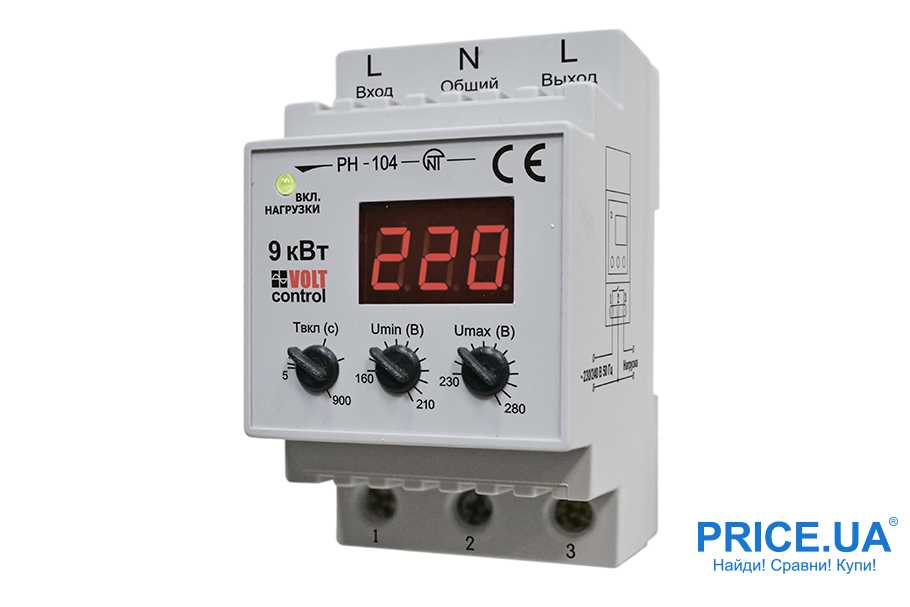

Щитковые. Предназначены для установки в распределительном шкафу на DIN-рейки. Такие реле могут защитить не только несколько приборов, но и весь дом или квартиру.

Цена – от 335 грн.

Для удобства эксплуатации и надежности защиты реле контроля напряжения могут оснащаться дополнительными функциями:

  • дисплей – наглядно отображает параметры напряжения;
  • регуляторы верхнего и нижнего предела напряжения – позволяют настроить реле под конкретный прибор;
  • таймер – можно задать время включения прибора после его принудительного отключения реле, позволит сохранить настройки (стиральная машина, кондиционер) или исключит частое включение/выключение приборов с компрессорами (холодильник, морозильная камера, кондиционер).

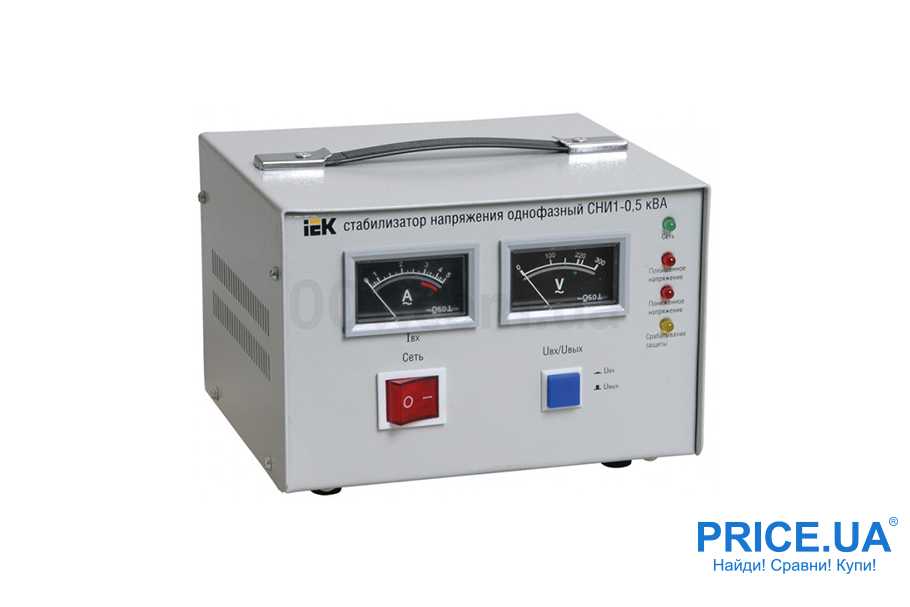

Стабилизаторы напряжения

Они стоят стоят дороже, чем реле, и занимают больше места. А также греются, поэтому требуют дополнительного пространства для охлаждения. При этом в отличие от реле стабилизатор нормализует напряжение до 220 В, а при критическом еще и отключит подачу электричества. После стабилизации напряжения устройство возобновит подачу тока.

Бытовые стабилизаторы делятся на две категории:

  • сетевые – рассчитаны на одно или несколько отдельных устройств и подключаются к обычной розетке;
  • магистральные – используются для питания всех энергопотребляющих устройств в помещении (в том числе могут подключаться осветительные приборы). Они подключаются непосредственно к электромагистрали и имеют мощность 4 кВт и выше.

При покупке стабилизатора нужно учитывать суммарную нагрузку от подключенной к нему техники. Для правильного подсчета необходимо учитывать полную мощность электроприборов (активную и реактивную), которая исчисляется в ватт-амперах (ВА) и указывается в инструкции к технике.

В сетях с номинальным напряжением 220 В  применяется однофазный стабилизатор. В сетях 380 В – один трехфазный или три однофазных.

Эти устройства надежно защищают технику, сглаживают перепады, при этом электроприборы продолжают работать даже при напряжении в сети 180-250 В (в зависимости от модели).

Основная масса стабилизаторов – напольные, хотя есть и модели, которые можно крепить на стены.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

  • Скорость срабатывания в несколько миллисекунд;
  • Выдерживает нагрузку от 25 до 60 А;
  • Небольшие размеры и удобный монтаж;
  • Достаточные диапазоны максимального и минимального напряжения;
  • Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

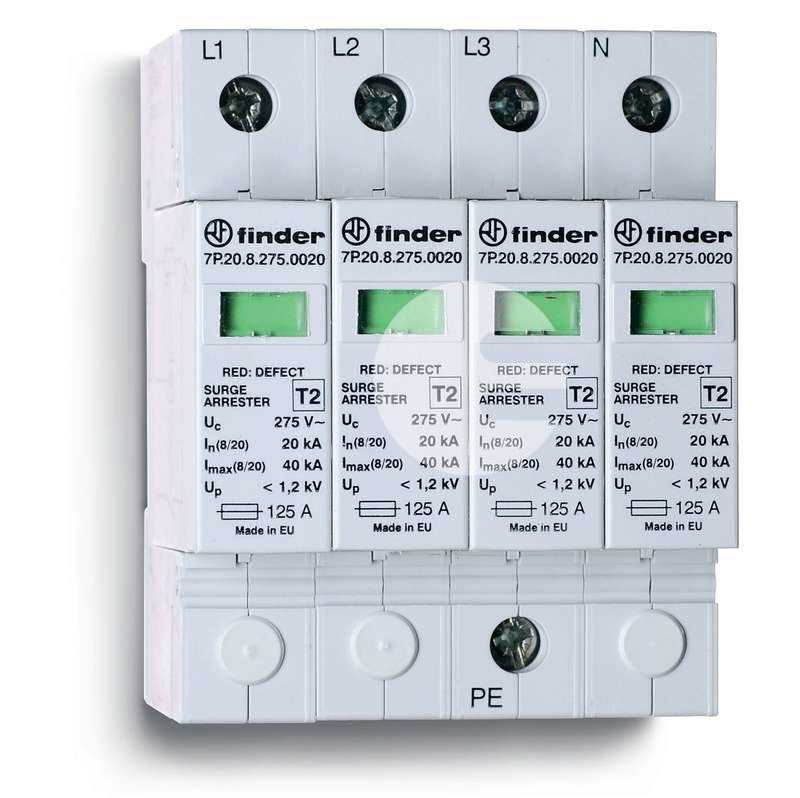

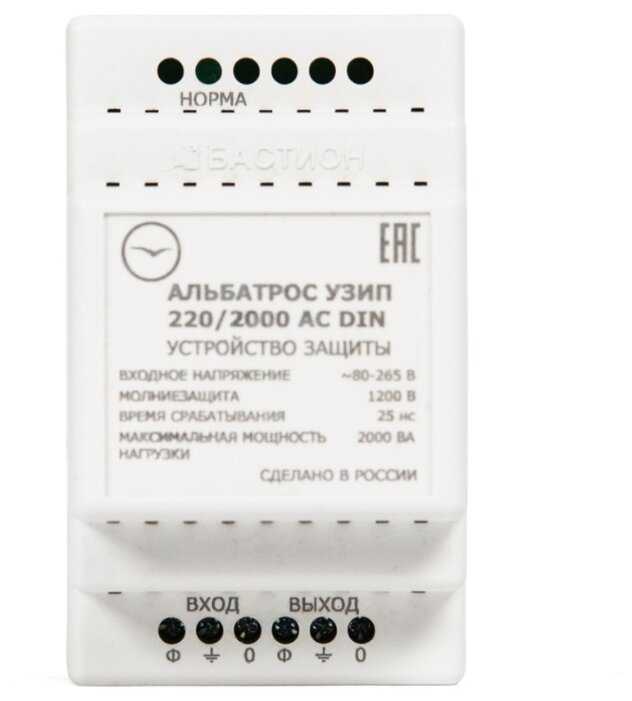

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

  • Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
  • Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Датчик повышенного напряжения (ДПН)

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Источники бесперебойного питания (ИБП)=”subtitle”>

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойникис двойным преобразованиемпреобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Причины скачков напряжения в электросети

Для начала разберёмся в том, что такое скачок напряжения. В быту скачками напряжения принято называть резкое изменение показателей напряжения.

В судебной практике данный вопрос рассматривается в случаях, когда перенапряжение становится причиной нанесения ущерба.

Нормативная документация различает следующие понятия:

  1. Отклонение напряжения. Это изменение амплитуды продолжительностью более 1 минуты. Различают нормально и предельно допустимое отклонение напряжения. Максимально допустимым считается отклонение в 10% от номинального.
  2. Колебание напряжения — изменение амплитуды продолжительностью менее 1 минуты.
  3. Перенапряжение. Это повышение напряжения свыше 242 В, которое может длиться даже менее 1 секунды.

Таким образом, скачками напряжения можно называть как небольшие, но длительные изменения показателей напряжения, так и кратковременные, но значительные превышения показателей нормы («импульсные скачки»).

Излишняя энергия, вызванная скачком в электросети, воздействует на приборы, потребляющие ток, что приводит к их поломке.

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

  1. Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
  2. Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
  3. Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.

УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Важно! Если долго проходить в помещении в синтетической куртке, а потом прикоснуться к чему-то металлическому, то между пальцем и железным предметом пролетит искра. Произойдет пробой воздушного промежутка между заряженной от трения курткой и железным предметом

Разрядники работают по аналогичному принципу.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).

Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

  1. Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
  2. Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

  • однофазное РН;
  • трехфазное;
  • схема подключения через контактор.

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

  1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
  2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
  3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии

Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности

Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования

Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям

Устройство разрядника

Разрядник состоит из двух основных частей: электродов и дугогасительного устройства. Устройство разрядника в зависимости от его вида бывает разным.

Разрядник имеет прочный герметичный корпус, который предохраняет его от внешних механических повреждений. Промежуток между электродами называется искровым промежутком. Один из электродов присоединяется к защищаемому элементу электрической цепи, а другой обязательно заземляется. Без заземления разрядник бесполезен.

Важно то, что дугогасительное устройство несёт большее значение в работе разрядника, в ином случае разрядник не сможет предотвратить от фазного пробоя. Фазный пробой повлечет за собой короткое замыкание (КЗ)

Рис 2. Устройство трубчатого разрядника

Пробивное напряжение – это одна из главных характеристик разрядника, которая показывает напряжение, при котором в разряднике, между его электродами возникает искры, то есть разрядник пробивается. Полярность подключение к электродам 2 и 3 не имеет существенной разницы, если это разрядник переменной сети.

Дугогасительное устройство в данном случае представляет из себя корпус, который выделяет газ. Современные методы производства позволяют создавать разрядники различных характеристик.

Как и куда обращаться

При фиксации скачка напряжения и обнаружения сгоревшей бытовой техники следует незамедлительно вызвать аварийную службу электриков. Все вызовы фиксируются в специальном журнале. При посещении пострадавшего сотрудники аварийки дают первичное заключение о том, что был зафиксирован скачок напряжения, который повлек за собой ущерб в виде перегоревшей техники.

Следующий обязательный этап – отправка запроса в снабжающую организацию с просьбой сообщить о том, был ли в указанный период зафиксирован скачок напряжения. Это поможет сузить поиск виновных. Если виноват не горсвет, то необходимо выяснить виновника из оставшихся вариантов.

Для получения возмещения собственнику сгоревшей техники необходимо собрать ряд документов:

  • заключение специалистов о причинах поломки техники;
  • чеки на уплаченные суммы за выполненный ремонт;
  • акт о невозможности восстановления техники (если это действительно так);
  • паспорт пострадавшей аппаратуры;
  • гарантийный талон, если он еще действует.

Собранные бумаги вместе с письменным требованием о возмещении ущерба направляются виновнику. По закону вторая сторона обязана дать письменный ответ в течение месяца. Но на практике получить компенсацию после данного действия крайне сложно. Если виновник не реагирует или отказывается платить обоснованную сумму ущерба, следует обращаться в суд.

При обращении в судебные органы необходимо придерживаться такой схемы:

  1. Исковое заявление подается мировому судье по месту нахождения ответчика.
  2. К иску прилагаются все относящиеся к делу документы.

Обоснованное и подтвержденное документами заявление будет принято в производство и рассмотрено. Если пострадавший собрал доказательную базу о виновности обвиняемого, то получить компенсацию будет не проблема.

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Что делать потребителю энергии?

Наиболее простой способ защиты от скачков напряжения – отключение приборов в критической ситуации. Такие устройства базируются на реле контроля напряжения типа РН и электронных схемах управления. При чрезмерном перепаде в сети бытовая техника отключается, а при возврате в стабильное состояние – автоматически включается снова.

Такие устройства монтируются непосредственно на входе в электроприбор. С их помощью, чаще всего, защищаются аппараты длительной работы (холодильники, стиральные машины и т.п.). При частых и длительных колебаниях в сети необходимо позаботиться о непрерывном поддержании ее параметров в пределах нормы. Для этих целей используются специальные устройства – стабилизаторы напряжения.

Если колебание происходит в пределах рабочего диапазона, то аппарат постоянно удерживает напряжение на номинальном значении (220 В) с отклонением не более 1-2%. При скачках сверх допустимых значений прибор отключается и включается вновь при возврате в рабочие пределы. Современные стабилизаторы имеют рабочий диапазон порядка 160-250 В.

Если перепады напряжения вызваны внутриквартирными причинами (например, плохое качество проводки), то для исправления ситуации надо вызвать профессионального электрика. Он найдет причины и устранит неисправности. Другое дело, когда наблюдаются сетевые нарушения, и поступает на вход квартиры напряжение, не отвечающее требованиям ГОСТ. Если такие случаи фиксируются часто, то следует воспользоваться своим правом потребителя услуги.

Куда жаловаться?

С претензией на качество электроснабжения можно обратиться в:

  • управляющую компанию;
  • территориальную электросетевую компанию;
  • департамент ЖКХ муниципалитета;
  • Жилинспекцию;
  • Роспотребнадзор.

Пожаловаться можно путем личного посещения организации, письмом по почте или через электронную почту. Порядок действия:

  1. подача заявки в организацию, обслуживающую дом, и вызов электрика;
  2. составление электриком акта об отклонениях от нормы;
  3. подача заявления с приложением акта в управляющую компанию с просьбой исправить ситуацию;
  4. при отказе – направление жалобы (претензии) в контролирующий орган.

Как составить жалобу?

При отказе от устранения нарушений жилец имеет право подать жалобу в любой из вышеуказанных органов. Основой для ее оформления являются Закон «О защите прав потребителей», Постановление Правительства РФ от 06.05.2011 №354 и ГОСТ 32144-2013, устанавливающий нормы качества электроэнергии. Жалоба подается в письменной форме в свободном стиле. Обязательными являются некоторые пункты:

  1. Наименование организации и ФИО лица, которому пишется претензия.
  2. ФИО, паспортные данные и адрес лица, подающего жалобу.
  3. Причины обращения и претензии со ссылками на законодательство РФ.
  4. В конце необходимо описать ваши требования.
  5. Поставить дату и подпись.

Важно четко указать выявленные нарушения. Обоснованными можно считать такие претензии:

Обоснованными можно считать такие претензии:

  • чрезмерно низкое или высокое значение напряжения;
  • длительные периоды нестабильного напряжения и полная его потеря;
  • отклонение частоты сигнала от нормы;
  • появление импульсного напряжения.

Потребитель имеет право выставить такие требования:

  1. Снижение тарифа на 0,15% за каждый час поставки электроэнергии, несоответствующего качества (Постановление №354).
  2. Компенсация убытков при выходе из строя бытовой техники, по причине резкого скачка напряжения.

К жалобе прикладывается акт нарушений, акт или справка с ремонтной мастерской о выходе техники из строя.

жалобы на низкое напряжение в электросетиСкачать образец жалобы на низкое напряжение в электросетиМы не рекомендуем самостоятельно оформлять документы. Экономьте время – обращайтесь к нашим юристам по телефонам:

В какие сроки на нее должны отреагировать?

Организация, отвечающая за электроснабжение дома, обязана отреагировать на претензию в течение 3 дней ПП 354, если жалоба подана в госорганизацию, то срок до 30 дней, ФЗ-59 ст. 12. Для уточнения причин и оценки ущерба она имеет право направить специальную комиссию, а также привлекать независимых экспертов. Соответствующий акт оценки состояния направляется заявителю.

Куда жаловаться и как компенсировать ущерб

Первоначально жалобу и требование о компенсации ущерба подают в компанию, с которой заключен договор. При этом необходимо детально описать, что произошло и почему виноватой считается именно эта фирма. Быстрее решаются вопросы по коллективным обращениям, нежели по индивидуальным. Поэтому в многоквартирных домах имеет смысл скооперироваться с соседями и подать одно требование. Необходимые контакты – адреса, телефоны, реквизиты – указаны в договоре (часто встречаются в квитанциях на оплату).

Сразу после инцидента необходимо вызвать электриков, чтобы зафиксировали факт ущерба и составили соответствующий акт. Сгоревшие приборы отвезти на экспертизу – следует обзавестись письменным подтверждением причины поломки устройств. К письменной претензии в энергетическую фирму прикладывают копии акта и заключения эксперта. В случае отказа руководства в возмещении убытков потребители могут обратиться с заявлением в суд. Составить грамотный иск можно самостоятельно по образцам на сайте суда или с помощью юриста.

Автоматические устройства защиты электрических сетей

В настоящее время автоматические устройства защиты электрических сетей являются наиболее надежными. Чаще всего применяют следующие виды:

  • автоматические выключатели;
  • устройства защитного отключения;
  • дифференциальные автоматы;
  • устройства защиты от импульсных перенапряжений;
  • стабилизаторы.

При правильном выборе такого приспособления обеспечивается гарантированная защита электросети от неисправностей, вызванных причинами, указанными выше. Выбор автоматического электрического устройства защиты должен учитывать его тип, назначение, номинал.

Автоматические выключатели

Читайте о том, как подобрать характеристики автоматических выключателей

Эти приборы представляют собой коммутационные аппараты, предназначенные для включения и отключения тока при помощи ручного управления, а также автоматического отключения тока при увеличении его сверх значении, превышающего номинал прибора.

Другими словами, правильно подобранный автоматический выключатель должен прервать линию, как только сила тока превысит допустимую для цепи, в которую он установлен. Ток может увеличится от короткого замыкания или включения мощной нагрузки. Для защиты однофазной электрической сети устанавливают однополюсный или двухполюсный, а для защиты трехфазной — трехполюсный автоматический выключатель. Очень редко применяют четырехполюсные устройства, способные отключать сразу все четыре (включая нейтральный или «нулевой») проводника в трехфазной электрической сети при возникновении аварийной ситуации.

Таким образом, задача автоматического выключателя — обесточивать цепи при возникновении перегрузок и короткого замыкания, вызывающих перегрев проводника.

Устройства защитного отключения

Читайте все об устройствах защитного отключения и их характеристиках

В отличие от автоматических выключателей, устройства защитного отключения (УЗО) предназначены для защиты электросетей от утечки. Она в незначительном количестве всегда присутствует в любой электрической цепи. А вот в опасных значениях утечка может возникать по нескольким причинам:

  • неисправность электроприбора из-за пробоя фазного проводника на корпус;
  • попадание влаги на контакты для подключения проводов;
  • недостаточные свойства изоляции в проводке из-за естественного износа или механического повреждения.

Следствием утечки могут быть поражение человека или домашних животных, а также возгорание изоляции проводов.

Задача УЗО — при обнаружении утечки в цепи, отключить подачу тока в течение короткого промежутка времени. Если это сделано вовремя, воздействие электричества будет настолько мало, что любой живой организм не почувствует его, а горючий материал не успеет воспламениться.

Однако при возникновении перегрузок или короткого замыкания в сети, УЗО не сработает.

Дифференциальные автоматы

Дифференциальный автомат объединяет в своей конструкции УЗО и автоматический выключатель. Поэтому правильное название устройства — дифференциальный автоматический выключатель. Он способен отключать сеть, питающую электроустановку, и в случае утечки тока в ней, и в случае превышения нагрузки или короткого замыкания.

Как правило, дифференциальный автомат устанавливают на отдельную цепь, осуществляющую питание одного мощного потребителя. Это могут быть, например, электроплита, электродуховка, электрический водонагреватель, кондиционер.

Устройства защиты от импульсных перенапряжений

Эти приспособления предохраняют сети от мгновенных скачков напряжения и тока. Такое может происходить при ударе молнии, перехлестывании проводов воздушных линий электропередач, аварий в питающих сетях, включении оборудования с большой реактивной мощностью.

Устройства защиты от импульсных напряжений устанавливают непосредственно перед потребителем. Основным условием успешной работы УЗИП является наличие качественно выполненного заземления всей электроустановки. В настоящее время такие приборы широко применяют в системах управления оборудованием частного дома «Умный дом».

Стабилизаторы

Стабилизаторы обеспечивают выравнивание напряжения там, где недопустимы какие-либо колебания этой характеристики. Они предохраняют от выхода из строя сложные электронные приборы и оборудование. Основное требование, предъявляемое к стабилизатору — обеспечить в течение заданного времени выравнивание тока при максимально допустимой нагрузке.

Стабилизаторы могут защищать всю электроустановку, а могут устанавливаться для защиты всего одного прибора или электрического агрегата.

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

Что лучше: ИБП или стабилизатор?

Стабилизаторы – это специальные защитные устройства, использовать которые надежнее всего. Их единственное предназначение – защита проводки сети и бытовой техники. Аккумуляторы имеют несколько другое предназначение – они обеспечивают питанием бытовую технику (обычно компьютеры или бойлеры) некоторое время, что позволяет, например, отключить компьютер безопасно и сохранить данные.

Также стабилизаторы намного дешевле, ведь в них нет дорогих аккумуляторов энергии, которые обязательно есть в ИБП. Ну, и главное – дешевые ИБП не защищают технику от повышения напряжения, однако срабатывают при его понижении. В идеале нужно использовать надежный стабилизатор совместно с источником бесперебойного питания. Первый отключит подачу напряжения в сеть квартиры, а второй будет снабжать всю технику в доме до тех пор, пока напряжение не стабилизируется. Однако для снабжения всей техники необходимо очень мощный ИПБ, либо модели небольшой мощности для каждого элемента бытовой техники отдельно. Но чаще всего ИПБ применяют для компьютеров и электрических и газовых бойлеров. Последние могут использоваться для обеспечения обогрева дома, и их автоматика не работает в случае прекращения электропитания

Поэтому очень важно использовать источники бесперебойного питания для газовых котлов в домах, где часто отключают свет либо скачет напряжение. В последнем случае необходимо устанавливать и стабилизатор

И вообще, эти два прибора в идеале должны работать в паре.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
