Реле времени

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Watch this video on YouTube

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

  1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
  2. Тиристор ВТ 151 — 1 шт.
  3. Емкость на 470 нФ — 1 шт.
  4. Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
  5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Watch this video on YouTube

Общая информация об устройстве

Реле – это устройство, которое работает по принципу аккумулятора. По продолжительности рабочего механизма могут быть суточные, недельные, часовые. Устанавливают эти приборы там, где нужен контроль цепей, которые обладают небольшими мощностями. При этом происходит полная изоляция между контрольным и управляемыми проводниками. Реле направлено контролировать одновременно несколько схем, при помощи одного сигнала.

Изначально, реле применялись в междугородных телефонных цепях. Они выполняли функцию усилителя: дублировали сигнал от одного контура к другому и передавали его цепной реакцией. Реле работало в первых компьютерах, выполняло простые команды в логических цепях.

Для чего в реле используется электромагнитное поле? Оно является амортизатором, который замедляет или полностью обесточивает движение, при резком попадании катушки в среду напряжения. Именно это свойство даёт возможность реле задерживать время: замедляется время подключения якоря к катушке напряжения.

Несколько вариантов таких устройств

  • Электронные. Они используются чаще других видов. Устройства могут контролировать процессы с выдержкой времени в доли секунд, при продолжительности бесперебойной работы на несколько тысяч часов. Основными преимуществами являются небольшие габариты, минимальное потребление электроэнергии, наличие разнообразных функциональных программ;
  • С электромагнитным замедлением. Особенностью таких устройств является наличие постоянного тока для работы. Принцип работы заключается в задержке срабатывания устройства, при нарастании основного магнитного тока. Для этого в дополнительной обмотке создаётся дополнительный поток, который препятствует увеличению основного. Такие устройства способны выдерживать включения от 0,07 до 0,11 с, отключения от 0,5 до 1,4 с;
  • Реле с пневматическим замедлением. Оно способно обеспечить выдержку от 0,4 до 180 с. В самом устройстве установлен специальный механизм – пневматический демпфер. Для регулировки времени необходимо изменить сечение отверстия для забора воздуха. В основном используется такой вид реле на промышленных станках, транспортёрах, где необходим последовательный контроль. В них предусмотрено наличие большого числа контактов, которые могут преобразовываться из нормально-разомкнутого состояния в нормально-закрытое. В таких реле легко заменяются катушки, это даёт возможность разместить на одном приборе компактно сразу несколько реле;
  • С часовым или анкерным механизмом. Работа устройства обеспечивается благодаря установленной пружине, которая заводится под электромагнит. Когда на шкале выставляется определённое время, срабатывают контакты, и анкерный механизм начинает свою работу;
  • Моторные реле. Устройство может работать от 10 секунд до нескольких часов. В комплектацию таких устройств, входят: синхронные двигатели, редуктор, электромагнит для сцепления и расцепления двигателя с редуктором и контактами.
  • Контакторное программированное реле. Такой вид используется для коммуникации электрических двигателей и осветительных нагрузок. Для таких реле контакты изготавливаются из сплава серебра. Основной недостаток такого типа – высокий шум при работе. Такие реле используются в приборах для освещения, электродвигателях, отопительных устройствах, конденсаторных батареях тепловых испарителях, вентиляторах, аквариумах, холодильниках и инкубаторах.

Использование реле времени даёт возможность экономить на потреблении электроэнергии, так как свет будет включаться и выключаться автоматически, через установленный промежуток времени.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

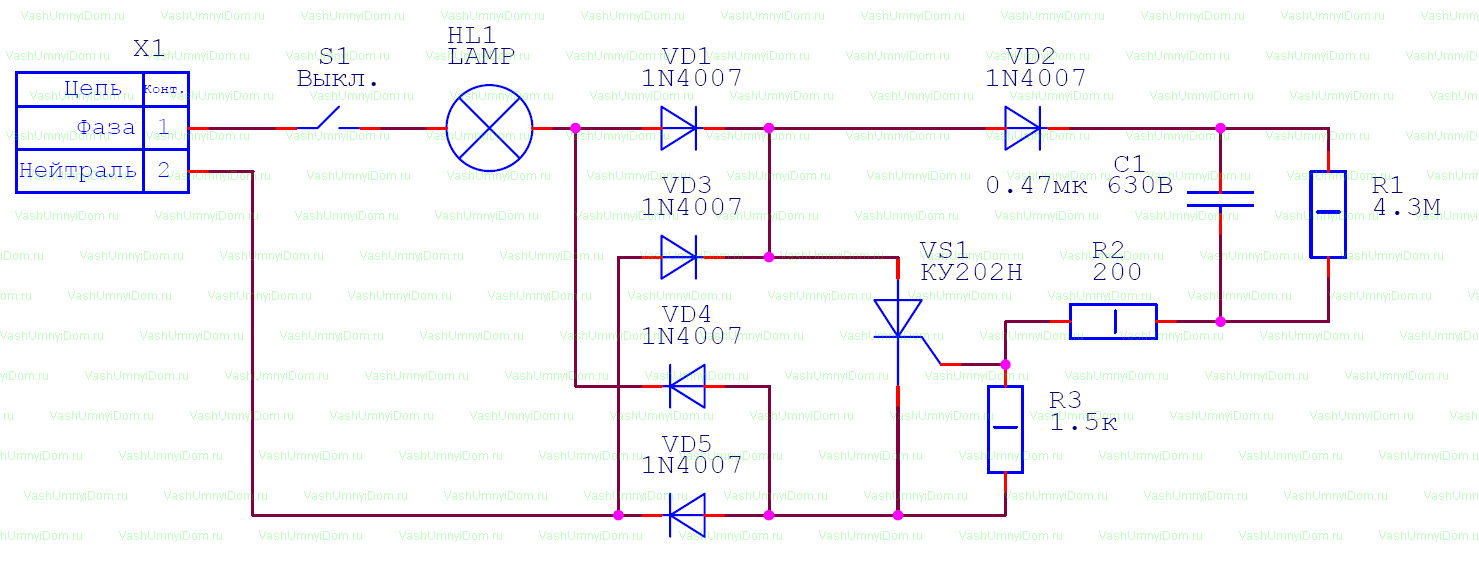

Простое реле времени на 220 В

Данное реле выдержки времени на 220 Вольт является гальванически не развязанным и является простейшим. В качестве элемента коммутации применяется тиристор.

Как мы говорили, тиристор позволяет коммутировать нагрузку, нечувствительную к форме напряжения питания: лампу накаливания, тен, галогеновую лампу и тому подобное.

Нельзя подключить светодиодный драйвер или энергосберегайку типа КЛЛ, любой электронный прибор, имеющий на входе трансформатор.

Минимум деталей схемы и простота схема позволят собрать это схему любому, израсходовав не более 50–100 руб.

Схема работает так же просто, как и выглядит. Если замкнуть контакт S1, то начнется постепенная зарядка C1. В процессе заряда этого конденсатора, тиристор VS1 будет открыт.

На нагрузке HL1 будет сетевое напряжение. Как только конденсатор зарядится, тиристор VS1 закроется и ток через него проходить перестанет. Наш прибор завершить работу и произойдет выключение нагрузки.

Схема содержит такие детали:

диодный мост, выполняющий функцию подачи на тиристор выпрямленного тока: состоит из диодов с максимальным током не ниже 1А и имеющего обратный показатель напряжения не ниже 400В (1N4007);

тиристор серии BT151 (если у вас завалялись КУ 202Н или КУ 202М — применяйте);

  • сопротивление R1 — 4.3 МОм, мощностью 1Вт;
  • сопротивление R2 200 Ом, 1Вт;
  • R3 такой же мощности, 1.5 кОм;
  • конденсатор устройства С1 на 0.47 мкФ, на 630В или большее напряжение;
  • нагрузка HL1 мощностью не более 200 Вт; при применении ламп накаливания, и в том числе галогенных ламп помните, что стартовый ток при включении может превышать рабочий в 10 раз, хотя это продолжается не так долго.
  • выключатель или тумблер S1.

Так как весь принцип работы этого реле сводится к зарядке конденсатора, то изменяя емкость конденсатора проще всего изменить время включения реле.

Из-за простоты данного устройства дать простую формулу расчета времени выдержки невозможно, так как время зависит от параметров конкретного тиристора, сопротивлений резисторов, ёмкости конденсатора.

Запуск нагрузки кнопкой на заданное время

По просьбе читателя Сергея публикуем схему, реализовав которую, появится возможность запускать нажатием кнопки исполнительное устройство на заданное время. Например, двигатель. Устройство задержки РВО-П2-15 выбрано случайным образом, подойдет любое другое со сходными параметрами.

Схема простая и приводится без пояснений:


Для правильной работы РВО-П2-15, необходимо выполнить его настройку согласно паспорту:

  1. Чтобы устройство задержки включалось одновременно с подачей питания, необходимо DIP-переключатель 4 перевести в положение 2.
  2. DIP-переключателями 1–3 выбрать диапазон времени.
  3. Установить заданное время выдержки.

Из чего состоит реле задержки?

Если устройство представляет собой простое двухканальное электромагнитное реле, то в него входят:

  • проволочная катушка, которая обёрнута вокруг железного мягкого сердечника;
  • якорь из железа, который предназначен для обеспечения низкого сопротивления для магнитного потока;
  • подвижная железная стрелка;
  • один или несколько контактов.

Якорь крепится с помощью шарниров с ярмом и механически связывается и одним или несколькими наборами контактов. Сам якорь удерживает пружина. Она установлена таким образом, чтобы во время отсутствия тока, в магнитной цепи образовывался воздушный зазор. В таком режиме устройства, один из контактов находится в закрытом положении, другой – в открытом. Некоторые из видов устройств имеют большее количество контактов, все зависит от предусмотренных функций.

При поступлении электрического тока, происходит генерация магнитного поля, что позволяет активизировать арматуру с последующим перемещением подвижного контакта. Это позволяет делать разрыва или соединения с неподвижными контактами. При открытых контактах происходит соединение и смыкание контактов, при выключении действия противоположные. При выключенном токе якорь занимает своё первоначальное положение и возвращается под действие силы, которая в несколько раз меньше магнитной, поэтому его положение нормально-расслабленное. Чаще всего эту силу обеспечивает пружина, гравитация применяется только в промышленных установках.

Когда происходит подача тока на катушку, диод проходит через неё и рассеивает энергию из распадающегося магнитного поля при дезактивации. Если этот процесс не запустится, то компоненты схемы получат энергетический всплеск, что повлечёт их выход из строя.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Что такое реле времени

Программируемое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Простые в управлении посудомоечные машины

Мытье посуды занимает большое количество времени в любой семье, особенно многочисленной. Поэтому все чаще на современных кухнях мы можем встретить посудомоечную машину. Это специализированный предмет бытовой техники, основным предназначением которого является очищение посуды от загрязнений с помощью воды и моющих средств.

Основные циклы работы посудомойки заключаются в следующем:

  • замачивание посуды;
  • мойка;
  • полоскание.

Пользоваться посудомоечной машиной достаточно просто – необходимо загрузить грязную посуду и выбрать одну из программ для ее мойки.

В зависимости от типа управления посудомоечные машины бывают:

  • механические – управление производится путем размещения специальной ручки устройства в нужное положение;
  • электронные – работа посудомойки регулируется через установку определенной программы на электронных панелях прибора.

Бытует мнение, что механический тип устройств является более простым. Управление же электронными посудомойками требует навыков.

Специалисты рекомендуют простые в управлении посудомоечные машины таких известных торговых марок:

  • Bosch. Известная немецкая компания является лидером в производстве малогабаритных посудомоек. Устройства этого бренда имеют минимальное количество органов управления, что значительно упрощает эксплуатацию прибора бытовой техники;
  • Siemens. Германская торговая марка выпускает эргономичные и прочные посудомоечные машины, которые станут незаменимым помощником на кухне для любой хозяйки;
  • Electrolux. Компактные посудомойки от популярного шведского производителя отличаются хорошей сборкой, удобным и простым управлением;
  • Candy. Итальянские посудомоечные машины по праву занимают ведущие позиции на рынке бытовой техники благодаря высокому качеству, долгому сроку службы и простоте в управлении.
  • Indesit. Посудомойки известного бренда из Италии относятся к бюджетному сегменту, но при этом отличаются высоким качеством. Это простые в управлении приборы бытовой техники, которые отлично справляются со своей основной задачей – мытьем посуды.

Посудомоечные машины от вышеуказанных торговых марок представляют собой многофункциональные устройства, которыми легко пользоваться в быту.

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

  • тремя сопротивлениями;
  • четырьмя диодами (током более 1 А и обратным напряжением 400 В);
  • конденсатором с показателем 0,47мФ;
  • тирристором;
  • кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается.

Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

  • 3 резистора;
  • 2 диода, рассчитанные на ток 1 А;
  • тиристор ВТ 151;
  • пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

  • конденсатором;
  • 2 транзисторами;
  • тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
  • кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

  • 3 резистора;
  • диод;
  • микросхема TL431;
  • кнопка;
  • емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания.  Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

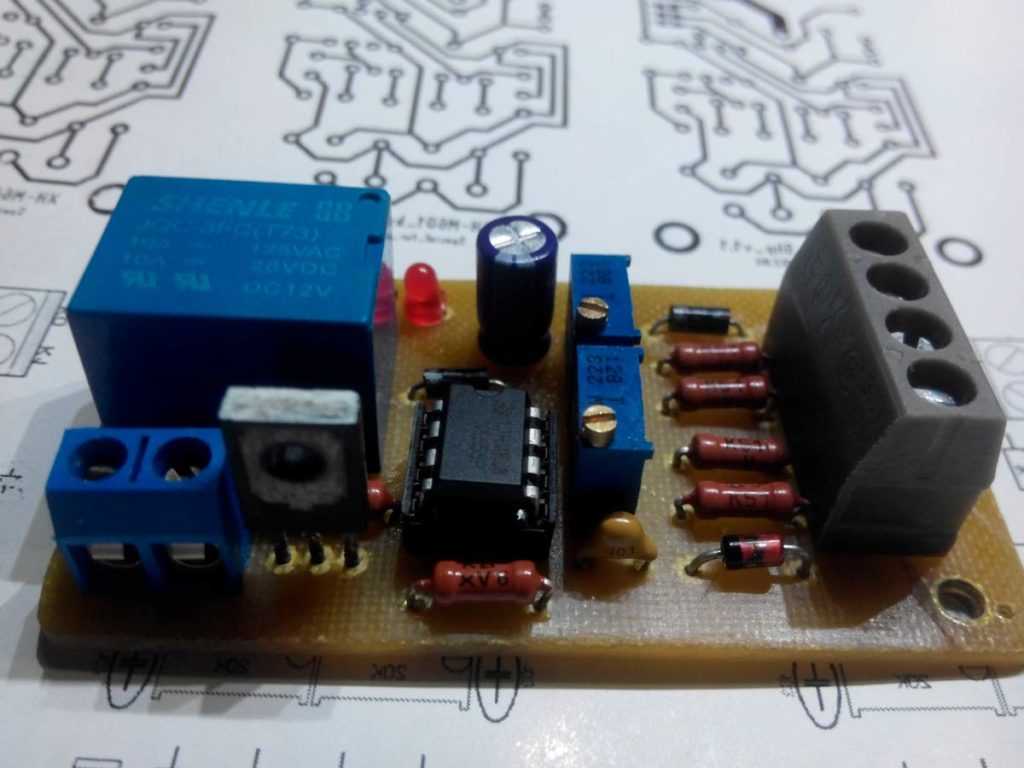

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

  • плата 35х65;
  • файл программы Sprint Layout;
  • резистор;
  • винтовые клеммники;
  • точечный паяльник;
  • транзистор;
  • диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

  • пользователь нажимает кнопку;
  • схема замыкается и появляется напряжение;
  • загорается лампочка и начинается отсчет времени;
  • после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n.

Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

  • отсчет времени в двух вариантах одновременно в течение одного срока;
  • параллельный отсчет временных отрезков постоянно;
  • обратный отсчет;
  • функцию секундомера;
  • 2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

  • Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
  • Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
  • Диапазон времени. Время срабатывания.
  • Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
  • Рабочая температура. Среднее значение составляет от -20 до 50 °C.
  • Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
  • Наибольшее сечение кабеля возможное для коммутации.
  • Степень защиты. Должно соответствовать значению не ниже IP 24.
  • Способ регулировки. Цифровой или аналоговый.
  • Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
  • Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Что еще важно знать. 2 интересных факта

3Т=RC

У рассмотренной формулы T=RC есть некая особенность. Время Т – это всего 63% от максимума заряда, 95% — это 3Т.


Зависимость напряжения от времени

При разряде происходит обратно пропорциональная зависимость. За время Т конденсатор разрядится до 37%, за 3Т до 5% от максимума. Это происходит потом, что с увеличением или уменьшением внутреннего заряда потенциалы постепенно выравниваются.

То есть, предположим, что за 10 секунд заряжается кондер до 95%. Напряжение зарядки 10В, сопротивление цепи 10Ом, ток 1А. На седьмой секунде напряжение в цепи упадет на 30%, и станет 7В. Это происходит потому, что потенциал начинает выравниваться по мере зарядки конденсатора. Следовательно, ток в цепи также упадет на 30% — до 0,7А. И так будет происходить, пока не установится равновесие в цепи.

Переменное напряжение

Синусоидальное напряжение имеет несколько фаз. На пике восхождения, когда заканчивается полупериод, величина тока достигает максимальной отметки. Этот пик показывает амплитудный ток, максимальное мгновенное значение переменного тока, которое в 1,4 раза выше, чем действующее значение. То есть рассматриваемый нами переменный ток 220В в какой-то момент времени достигает пика 308В.

Другие функции

Экран и панель управления реле времени

Современные системы управления обладают разнообразием возможностей. В некоторых моделях дополнительные функции программируемых реле отображены в трех основных и двух смешанных режимах, которые обозначаются следующим образом:

  • H – таймер недельный;
  • U – реле напряжения;
  • F – фотореле;
  • HU – недельный таймер с контролируемым напряжением;
  • FU – фотореле с контролем напряжения.

Таймер недельный автоматически выполняет ежедневную важную функцию. Например, оптимизация параметров тепличного или инкубаторного хозяйства. Может управлять работой фонтанных устройств, рекламных конструкций.

Реле U обеспечивает защиту электрооборудования от возможных колебаний сетевого напряжения. Подключенное устройство отображает на дисплее его реальную величину.

Если значение в заданных пределах – включается нагрузка. Когда напряжение выходит за пределы верхнего или нижнего порога, нагрузка не подключается.

Фотореле для уличного освещения

Фотореле – оптимальный вариант программируемой работы осветительной арматуры. Может применяться как в быту, так и для управления подсветкой различных сооружений, освещением садово-парковых площадей, улиц, других публичных мест.

Также существуют приборы, совмещающие функции таймера, фотореле и реле напряжения. Энергонезависимая память такого устройства позволяет сохранять запрограммированные параметры не только при перепадах напряжения, но даже при отключениях питания. Обычно, допустимое значение тока нагрузки для реле прибора – до 16 ампер. Если же рабочий ток больше, оборудование комплектуется магнитным пускателем или контактором.

Перечисленные приборы предназначены для коммутации нагрузки, согласно установленному времени, контроля напряжения и отключения потребителей при значительных колебаниях в электрической сети. Причем после восстановления параметров происходит их автоматическое включение. Выполняется переключение установленного уровня освещенности, другие программируемые действия.

Выводы и полезное видео по теме

Разобраться с нуля во внутреннем устройстве реле времени часто бывает сложно. У одних не хватает познаний, а у других опыта. Чтобы упростить вам выбор нужной схемы, мы сделали подборку видеоматериалов, в которых подробно рассказывается обо всех нюансах работы и сборки рассматриваемого электронного девайса.

Принцип работы элементов реле времени на транзисторном ключе:

Автоматический таймер на полевом транзисторе для нагрузки 220 В:

Пошаговое изготовление реле задержки своими руками:

Собрать самостоятельно реле времени не слишком сложно – есть несколько схем для реализации этого замысла. Все они основаны на постепенной зарядке конденсатора и открытии/закрытии транзистора или тиристора на выходе.

Если нужен простой прибор, то лучше взять транзисторную схему. Но для точного контроля времени задержки придется паять один из вариантов на той или иной микросхеме.

Если у вас есть опыт сборки такого устройства, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и участвуйте в обсуждениях. Блок для связи расположен ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
