Реле времени: что это такое и где применяется

Как выбрать реле напряжения для квартиры и дома

Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения).

Основные функции реле напряжения, это контроль:

  • Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
  • Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
  • Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).

Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.

Что нужно знать про мощность реле контроля напряжения

Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.

Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.

Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.

Основные критерии при выборе защитного реле

Итак, чтобы правильно выбрать реле напряжения, нужно учесть:

  • Фазность;
  • Мощность;
  • Скорость срабатывания;
  • Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
  • Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
  • Наличие термозащиты от внутреннего перегрева реле напряжения.

Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

  • простота монтажа;
  • большие номинальные токи (до 63А);
  • автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
  • используется со всеми типами заземления;
  • диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

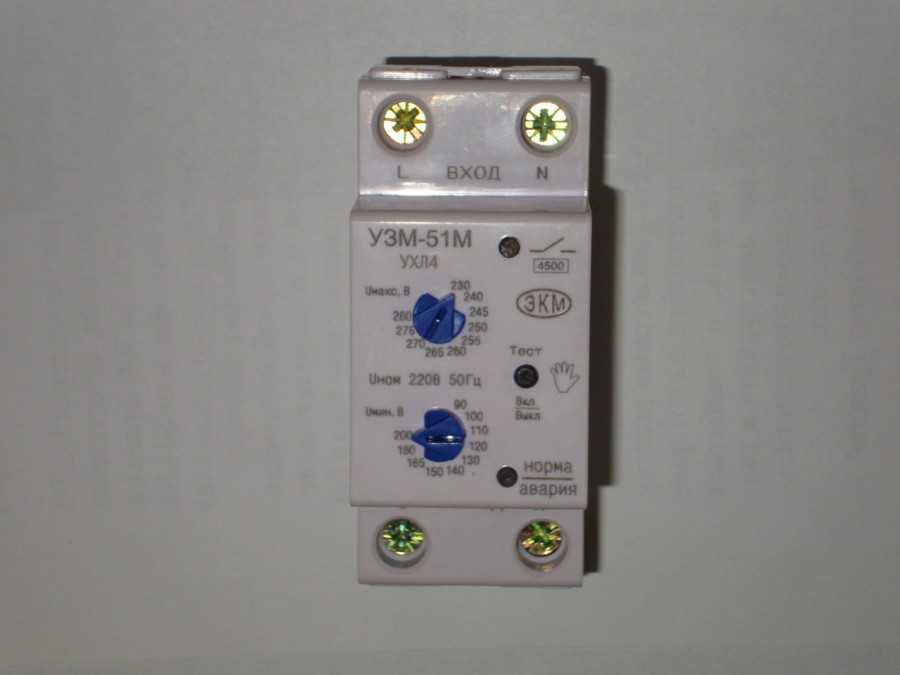

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

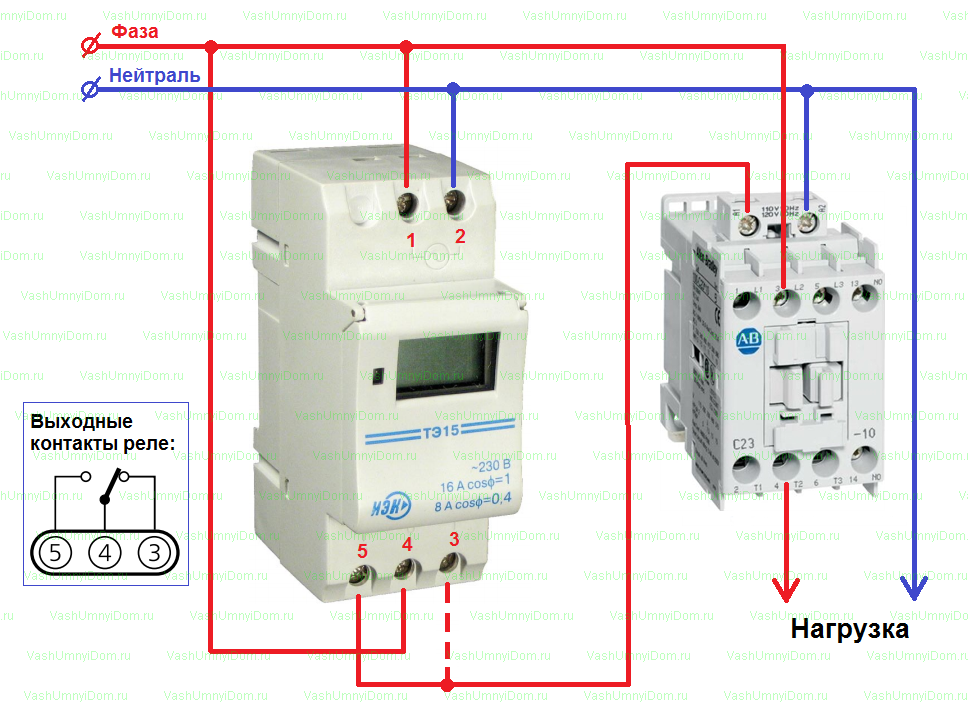

Схема подключения к магнитному пускателю

Если реле времени используется для контроля работы более мощной нагрузки, например, электродвигателя, понадобится подключение магнитного пускателя.

Этот прибор предназначен здесь для запуска, а также разгона до номинальной скорости электрического двигателя. Также пускатель обеспечивает непрерывность его работы, при необходимости отключает питание, обеспечивая защиту электродвигателю.

Магнитные выключатели могут использоваться не только для подключения электродвигателей. Их широко применяют и при других многокиловаттных нагрузках, для подключения обогревателей, уличного освещения и другого.

Для подключения выбран магнитный пускатель типа C-09D10. Схема подключения выглядит следующим образом:

Каждый пускатель содержит два контакта, которые используются для подключения выводов катушки. При подаче на катушку будет создано магнитное поле, втягивающее подвижный сердечник с подвижными контактами и траверсой, которые к нему закреплены. В зависимости от марки пускателя рабочее напряжение может составлять 110, 220 или 380 В.

Как и в предыдущей схеме, можно задействовать н.о. контакты 4–5 или н.з. 3–4.

Что такое реле времени, для чего нужно и где используется

Это устройство, предназначенное для включения и выключения электрической цепи в автоматическом режиме, через определенный интервал времени, используется в электротехнике и чаще в быту. По принципу работы разделяются на следующие виды:

  1. Электромагнитные
  2. Пневматические
  3. С часовым механизмом
  4. Моторные
  5. Электронные

В электротехнике также существуют интервальные реле, они используются для создания интервального включения цепи с определенной выдержкой по времени после заданного сигнала, когда необходимо выполнить включение с интервалом после включения или выключения.

Бытовые приборы бывают механические и электронные. Сегодня на рынке чаще можно встретить электронные устройства с большим набором функций. Конструкция представляет из себя простую схему с магнитной катушкой и контактной группой, основным отличием от других устройств, является встроенная интегральная схема, управляющая питанием катушки.

В механических приборах интегральную схему заменяет специальный механизм, напоминающий вращающийся диск. За счет вращения диска и перемещения на нем специальных рисок происходит включение или отключение цепи в определенное время.

Реле времени невероятно полезное устройство, нашедшее свое применение во многих сферах жизни, активно применяется для управления питанием электрических приборов от 220В, управлением духовых шкафов, теплых полов, стиральных машин, отопления и систем кондиционирования.

Например, когда необходимо включить электропитание водяного насоса на даче для набора воды без вашего участия и вовремя отключить, чтобы уберечь его от сухого хода. Или полностью обесточить электросеть в определённые часы с целью сбережения электроэнергии.

Установка реле напряжения в электрическом щитке, основные причины

  • При обрыве нейтрали. Такое случается довольно часто, особенно в домах старой постройки. Во время такой ситуации на фазе возрастает напряжения, достигая опасных показателей, вторая же фаза остается нейтральной. При таком положении дел может произойти гибель электрооборудования.
  • При обрыве линии (воздушной). Такое случается в частном секторе. При этом в доме может появится линейное напряжение намного выше 220 В.
  • При отдаленности от подстанции трансформатора. В этой ситуации наоборот может случиться то, что напряжение упадет до минимального.
  • При возникновении в одной из фаз перегрузок. Это может случиться при появлении в сети мощного потребителя энергии. Это приводит перекос в системе. И при трехфазной системе, оборудование, которое находится на фазе, которая осталась «пустой» может произойти его порча.

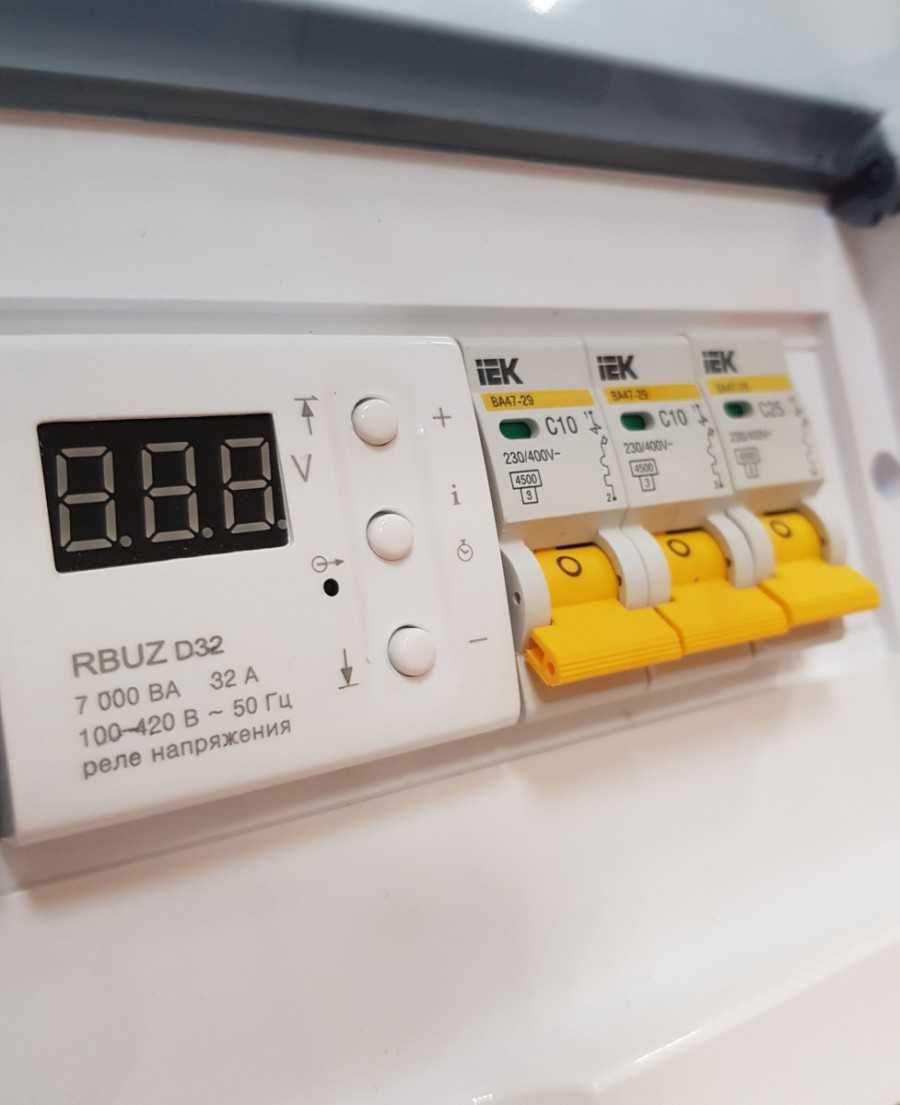

Реле напряжения в щитке

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать автоматы УЗО и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.


Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля

Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Схема подключения и установка реле напряжения

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

  1. Фазы буквами А, В и С.
  2. N – клемма нулевого провода.
  3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

  1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
  2. Проводники соединяют с выходными клеммами.
  3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

Простая инструкция: как установить и подключить РН

На фото реле напряжения мы видим коробку с визуально видимыми контактами, которые нужно подключить так, чтобы РН размыкало цепь при недопустимых параметрах тока. Местонахождение подходящих клемм для фазы и нулевого провода обозначены на корпусе устройства. Там же обычно имеется и мини-чертеж правильного подключения.

Для работы нам понадобится:

  • Инструкция от производителя с принципиальной схемой;
  • Автоматический выключатель;
  • Реле напряжения;
  • Монтажный провод сечением минимум 2,5 мм (лучше всего – медный одножильный);
  • Отвертки (крестовые и плоские);
  • Плоскогубцы (пассатижи) с кусачками;
  • Индикатор или мультиметр;
  • Острый нож;
  • Дрель для сверления отверстий под крепление;
  • Саморезы.

В процессе монтажа, соблюдаем простые рекомендации, чтобы продлить срок службы и не испортить дорогостоящий прибор:

Отключаем главный АВ, отвечающий за подачу тока. Проверяем полное его отсутствие с помощью специальных индикаторов. Точно соблюдаем инструкцию, входящую в комплект устройства.

У однофазного прибора три разъема с контактами, которые нужно правильно подключить.

Первоначально в схеме перед РН подключаем автоматический выключатель (АВ) для защиты прибора от тока короткого замыкания. Подключаем фазу и ноль к клеммам выключателя. На выходе – сам прибор. Ноль идет без нагрузки. Фаза – с автомата на РН после которого идет разводка проводки на электроприборы.

Размещаем устройство так, чтобы к нему был доступ для обслуживания и регулировки.

Назначение и виды

Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.

В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.

Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.

Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.

Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.

Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.

Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.

Электромагнитные

Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.

Электромагнитное реле

Электронные

Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.

Пневматические

Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.

Моторные

Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.

С часовым механизмом

В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.

Реле времени с часовым механизмом

Критерии выбора

Существуют определенные критерии выбора РКН

При его покупке нужно обращать внимание на технические характеристики электротехнического устройства. Основные параметры, по которым рекомендуется подбирать реле-регулятор для квартиры или частного дома:

  • тип, конструкция, вариант и место монтажа прибора (дин-рейка, реле удлинитель, вилка-розетка);
  • максимальные токовые значения;
  • фазность;
  • способ управления устройством (электромеханический, цифровой);
  • надежность электротехники (марка, производитель);
  • наличие дополнительных функций.

Одним из самых важных технических параметров, на которые нужно обращать внимание при покупке РКН, является максимально допустимое токовое значение. От этого показателя зависит, для какой нагрузки можно использовать защитное устройство

Рекомендуется приобретать модель реле, которая выше на одну ступень по токовому ряду от защитного автомата, установленного на участке электросети, где планируется размещение РКН. Например, если автоматический выключатель рассчитан на 16А, тогда нужно приобретать защитное реле на 25А.

Вариант управления, предусмотренный для определенной модели, определяет удобство эксплуатации оборудования и возможность визуального наблюдения показателя сетевого напряжения в реальный временной период.

Модели защитных устройств электромеханического типа дополнительно имеют специальные резисторы подстройки. С их помощью выполняется настройка максимальных и минимальных значений напряжения, при которых сработает защита.

Цифровые реле-регуляторы позволяют контролировать параметры сетевого напряжения дистанционно в онлайн-режиме. Для этого они оборудованы LED-экраном, на котором высвечивается значение напряжения в сети, и кнопками установки порогов срабатывания защиты. Дополнительные функции, которые имеют некоторые модели РКН:

  • индикаторы напряжения цепи нагрузки;
  • датчик температуры;
  • несколько вариантов крепления.

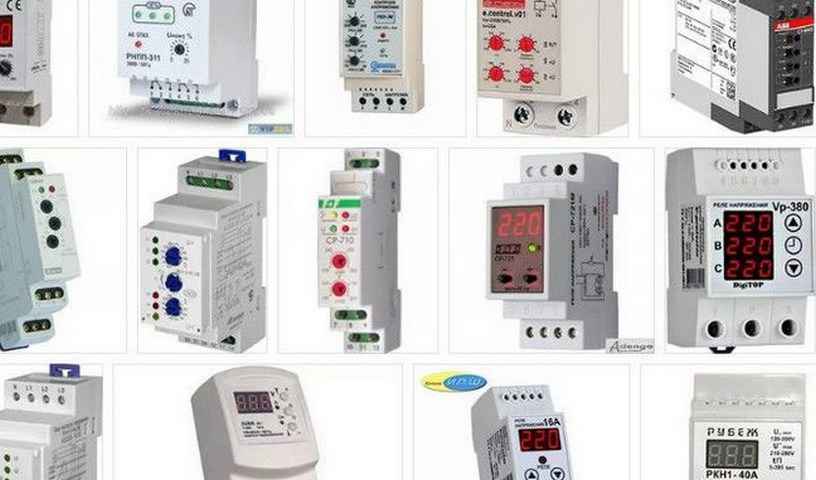

Такое большое разнообразие ограничивающих напряжение реле на современном рынке электротехнического оборудования позволяет пользователям легко подбирать изделия, соответствующие необходимым техническим параметрам. При этом защитные устройства представлены в широком ценовом диапазоне. Купить их можно как в стандартных магазинах, так и через интернет.

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

  1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
  2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
  3. Высокая цена, возрастающая с увеличением мощности.
  4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
  5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
  6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

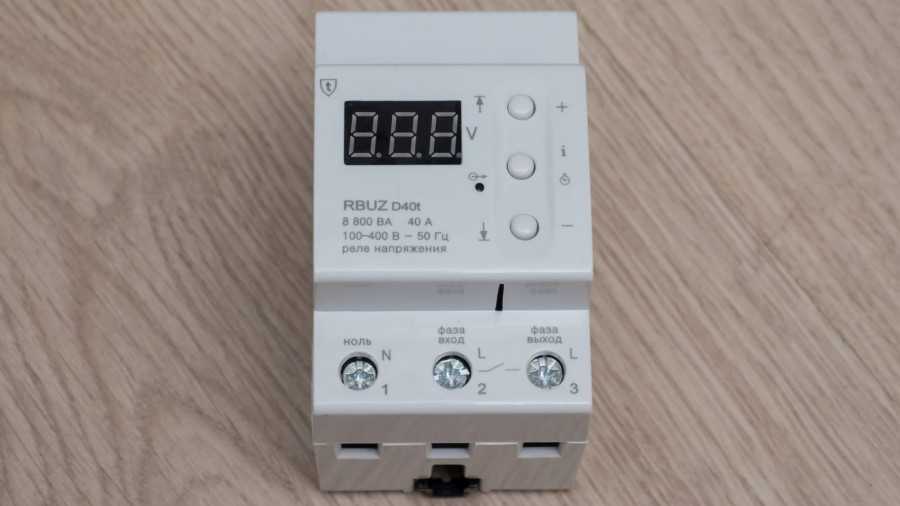

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Настройки

Реле имеет три кнопки для регулировки и настроек:

  • верхняя для выставления максимального порога срабатывания
  • нижняя для выставления минимального порога срабатывания
  • средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения  Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

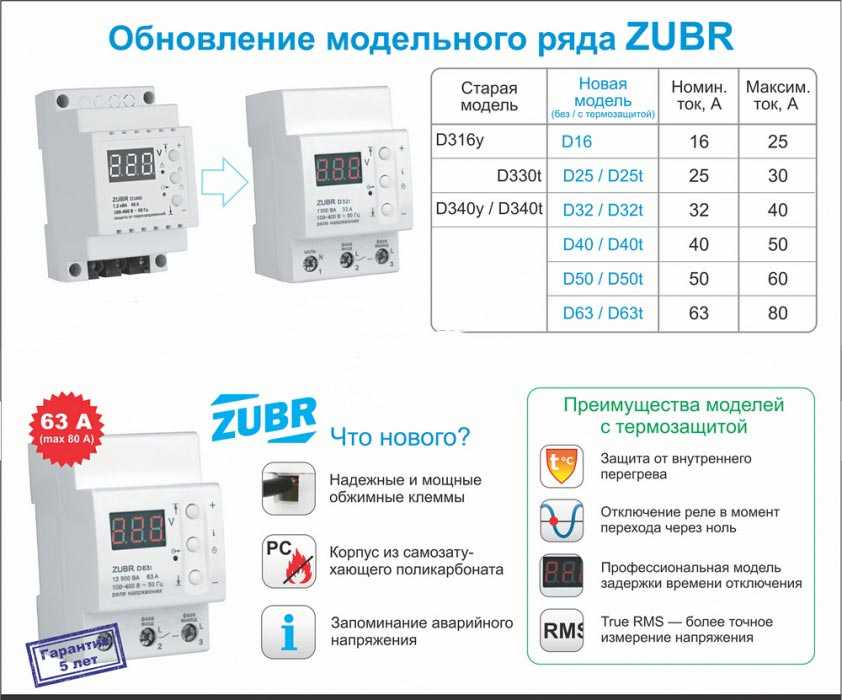

  • Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
  • Шаг регулировки напряжений срабатывания – 1 Вольт
  • Шаг регулировки времени повторного срабатывания – 3 секунды
  • Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
  • По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
  • Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Виды защитных реле контроля

По типу нагрузки

Модели РКН делятся на однофазные и трехфазные. Первый вид предназначен для монтажа в загородных частных домах и в квартирах многоэтажек. Второй устанавливается в условиях промышленного производства. Например, для защиты станков, климатических установок, компрессоров, либо промышленного оборудования с электроприводом.

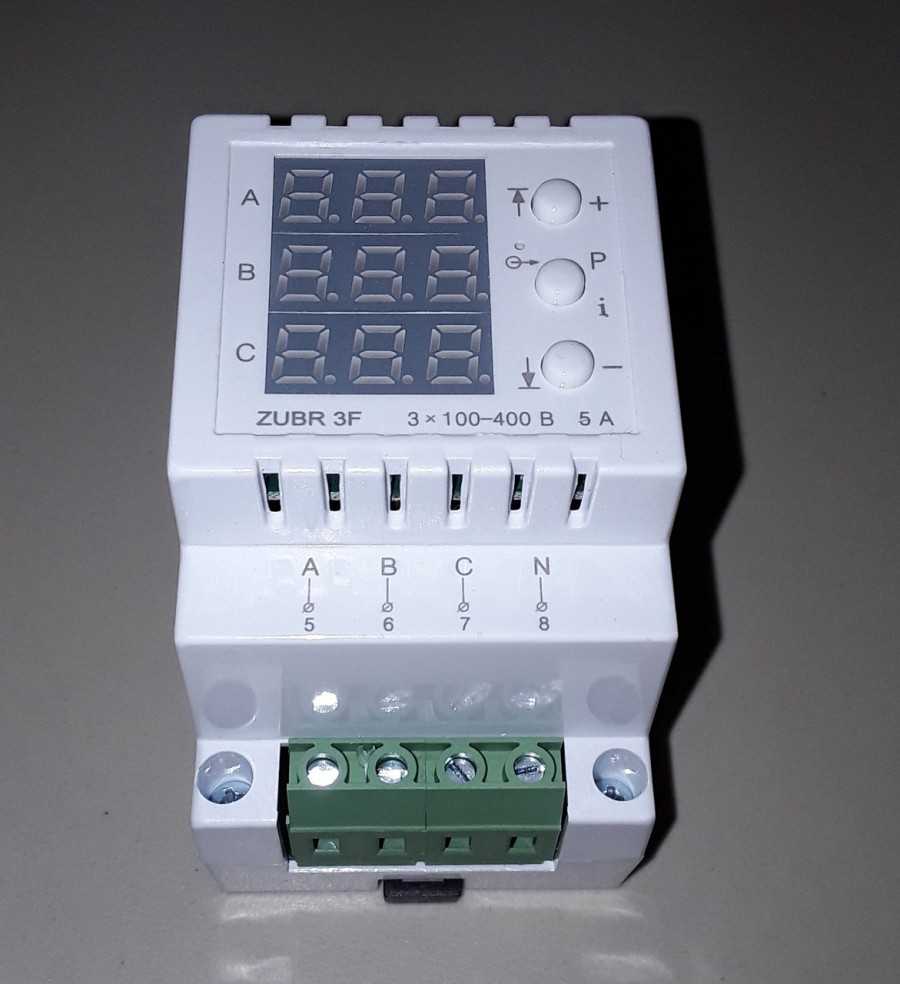

Трехфазные реле также можно использовать и в домах для систем, которые контролируют полнофазность и стабильность напряжения в сети. При условии оборудования помещения трехфазным вводом. Однако такой вид РКН может преподносить сюрпризы. Например, в случае незначительного фазового перекоса, от электропитания будет отключена вся многоэтажка. Даже если фазы будут демонстрировать приемлемый для работы техники уровень напряжения.

Тип подключения

По этому параметру реле подразделяются на:

  • розетки-вилки;
  • удлинители;
  • под Din-рейку.

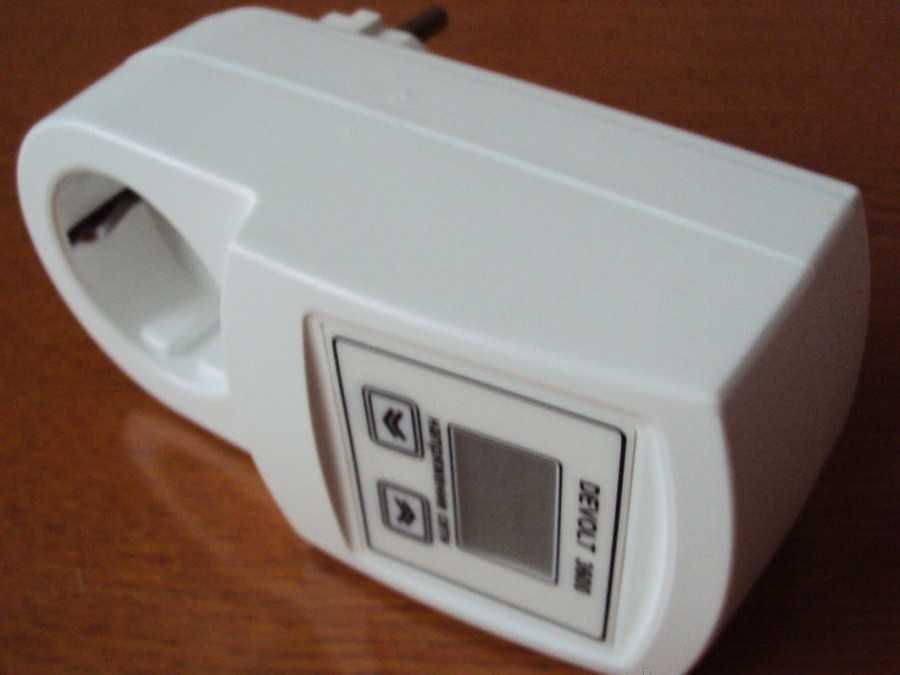

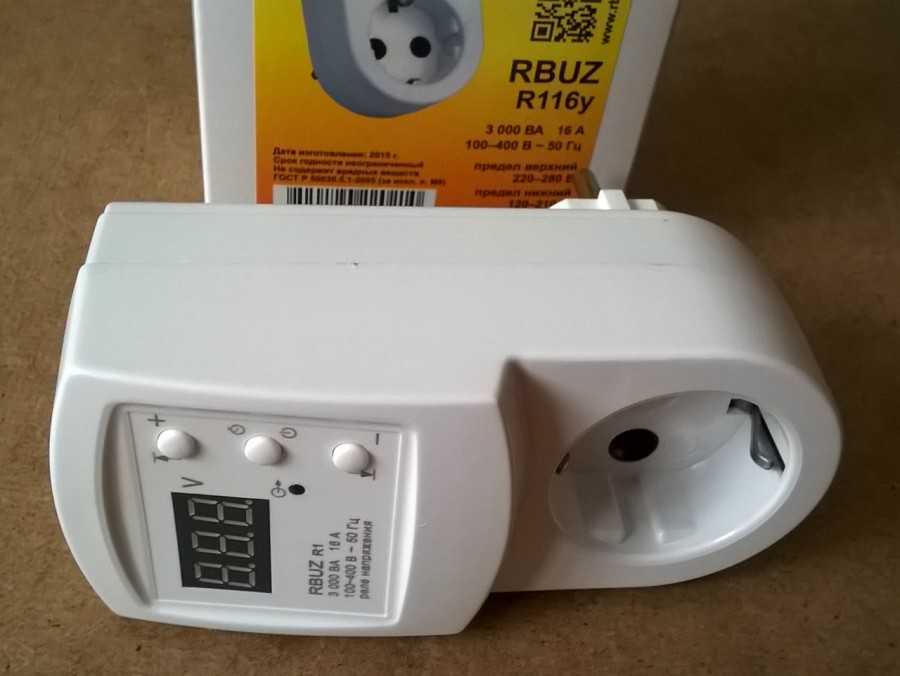

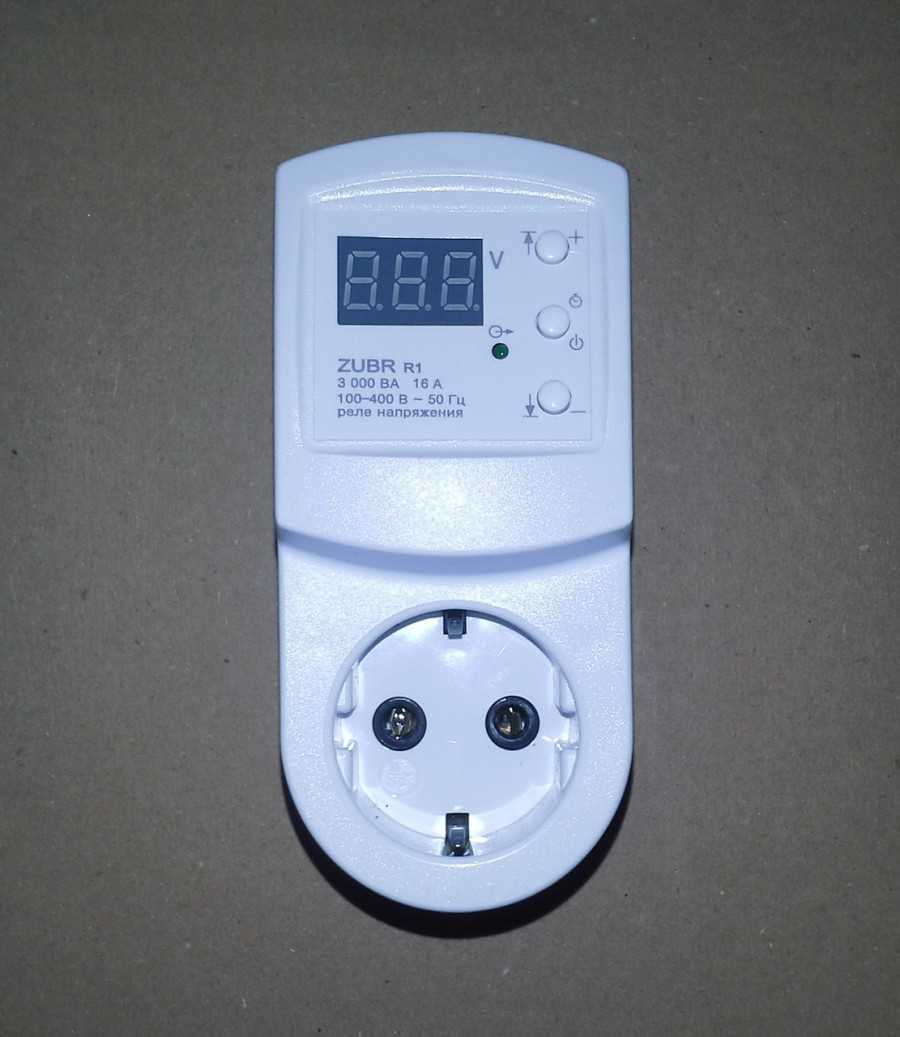

«Розетка-вилка» – лучший выбор для защиты нескольких электронных приборов

Если защита требуется одному или двум приборам в квартире, то реле «розетка-вилка» – лучший выбор. Устройство подключается прямо в розетку и рассчитано на силу тока в 16 А. Электропитание отключает специальный электромагнитный расщепитель, расположенные внутри РКН. Управление с помощью кнопок и цифрового дисплея.

Удлинители РКН способны защитить одновременно несколько маломощных приборов благодаря наличию нескольких розеток. Безопасность работы двух или более мощных устройств такое реле обеспечить не сможет.

Место монтажа реле защиты под Din-рейку – распределительный щит. Такие РКН защищают от перепадов напряжения не только квартиру, но и весь дом. Расчетная мощность – 7 кВт. Нужно больше – потребуется дополнительная установка магнитного контактора.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Описание прибора

Таймер представляет собой устройство, которое производит обратный отсчет заданного периода с момента включения. Большая часть изделий оснащена шкалой, циферблатом либо потенциометром, позволяющим установить определенное время. Такой принцип работы помогает значительно сэкономить электричество.

Рассмотрим принцип работы наиболее простого таймера времени для бытового использования, который направлен на управление одной нагрузкой:

  1. Для начала необходимо нажать на встроенную кнопку «Запуск». С этого момента происходит отсчет времени, который задается специальным регулятором. Возможный интервал – от 15 минут до 10 часов.
  2. Особенность простого таймера в том, что после завершения цикла и сброса (установки) нагрузки он ждет дальнейшего ручного запуска.
  3. На выходе установлено электромагнитное реле, оно способно работать на нагрузку любой величины. Также встроена цифровая микросхема, состоящая из счетчика двоичных сигналов и мультивибратора.
  4. Отсчет времени в схеме происходит благодаря активно-емкостной цепочке.

Главная функция устройств – управление определенными производственными процессами. Для чего нужны таймеры времени, так это для лабораторных, бытовых, кухонных или военных нужд. Благодаря им появляется возможность экономии электроэнергии, которая используется для работы осветительных приборов или различных видов оборудования.

Маркировка

Маркировка данного приспособления должна быть долговечной и разборчивой. Наносится в соответствии с ГОСТом и должна быть читаемой в течение всего срока службы. На каждом экземпляре должен быть указан модуль и порядковый номер завода-изготовителя. Кроме этого наносится тип реле, класс точности, год выпуска, товарный знак, величина диапазона задержки времени, ток сети и его номинальное напряжение, схема подсоединения, обозначение выходных зажимов в виде цифр или букв.

Например реле серии РВ ххх х4 выступает в роли дополнительного элемента. Данная маркировка расшифровывается так:

РВ – реле времени; первая цифра указывает на род тока (постоянный или переменный).

Вторая цифра говорит о предельном времени срабатывания (1 соответствует значению 1,3 секунды, 2 — 3,5 секунды, 3 – 9 секунд, 4 – 20 секунд).

Третья цифра указывает на номер конструктивного исполнения. Х4 обозначают: буква – климатическое исполнение; цифра – указывает на категорию размещения.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

закрыть

  • https://samelectrik.ru/9-sxem-pravilnogo-podklyucheniya-rele-napryazheniya.html
  • https://derevyannie-doma.com/materialy/zachem-nuzhno-doma-rele-napryazheniya-220v-i-3-sposoba-podklyucheniya.html
  • https://homius.ru/rele-napryazheniya-220-v-dlya-doma.html
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
