Правила подключения варочной панели к электросети: главные ошибки и особенности процесса

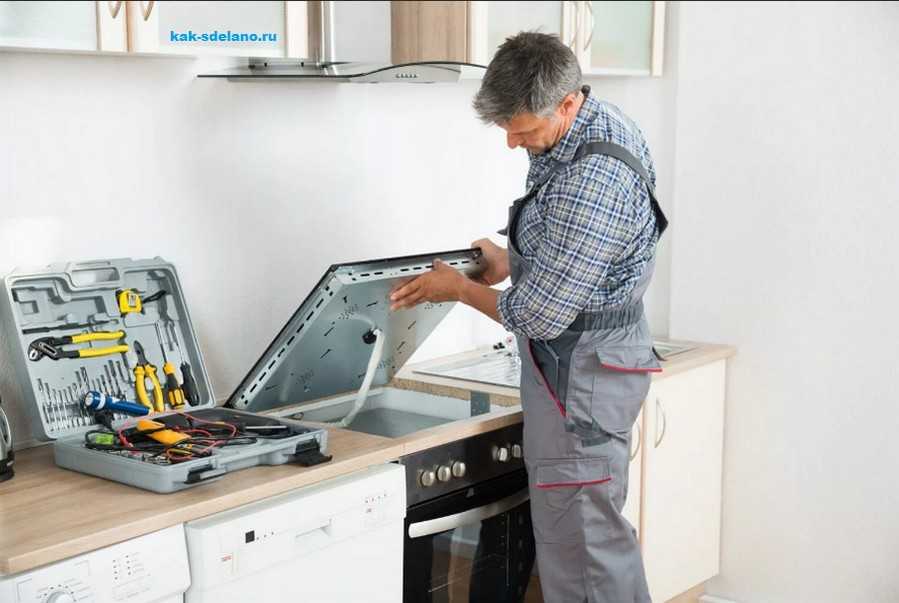

Установка панели в столешницу

Чаще всего рассматриваемый вид варочных поверхностей монтируют в кухонный гарнитур над духовым шкафом. При этом предварительно в столешнице нужно вырезать соответствующее отверстие. Его размеры и форма, как правило, приводятся в инструкции по эксплуатации.

Аккуратно вырезав отверстие, его края желательно покрыть материалом, который будет препятствовать проникновению влаги под варочную поверхность (силиконовый лак, фольга и пр.). После этого столешницу можно ставить на место.

Перед установкой в столешницу варочную панель также нужно подготовить — приклеить на ее внутреннюю часть липкую ленту. В некоторых моделях вместо липкой ленты в комплект входит специальный пластилин, который необходимо прилепить по периметру вырезанного в столешнице отверстия.

На завершающем этапе варочную панель вместе с кабелем электропитания вставляют в отверстие столешницы и для более четкой фиксации со всех сторон придавливают с небольшим усилием. К поверхности панель крепят, используя штатные крепежные элементы.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

  • для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
  • для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

  • контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
  • количество контактов в розетке должно быть не меньше количества жил на проводе;
  • после установки розетку необходимо надежно закрепить;
  • розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
  • нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
  • после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Какая розетка нужна для варочной панели

Нулевой провод в однофазной проводке соблюсти трудно, а в трёхфазной он выделен. В любом случае он среди проводов светло синего цвета.

Розетки обычные стандартные подходят только для одной фазы. Такие же однофазные, только с плоскими штырями обычно делаются для “уникальности” подключения – чтобы ничего другого сюда никто не включал. Часто здесь же располагается и УЗО или рубильник, тогда вилка может находиться в розетке всё время. Внизу рисунка – трёхфазные вилки и розетки. Здесь уже играют роль как фазные провода, так и нулевой провод.

В однофазной схеме заземление подключается легко. В трёхфазной если вилка 4х контактная, допускается заземление подключать к нулевому проводу, если он чётко схемно выделен, а проводка не идёт через распределительные коробки в квартире, а напрямую от щита питания. Чтобы не было вероятности когда-то поменять местами ноль с одной из фаз. А лучше использовать пятиконтактную розетку и вилку.

Или подвести заземление отдельно сделанным контуром.

После подготовки линии питания до всяких подключений к устройству, надлежит убедиться в правильности всех напряжений на её контактах. Это можно выполнить самостоятельно обычным тестером. Между фазами напряжение будет (если всё правильно) – 380 В. Между любой фазой и нулём, а также между любой фазой и землёй должно быть 220 В.

После проверки отключаем всё автоматом или УЗО, и приступаем к монтажу электропанели в место установки.

Обычно, как это делать, вполне ясно из приложенной заботливыми производителями инструкции в картинках.

Теперь можно разобраться со схемой подключения

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

  • соединяются вместе три фазных провода (L1, L2, L3);
  • соединяются вместе два нулевых провода (N1, N2);
  • зеленый провод подсоединяется к «земляной шине».

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

  1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
  2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
  3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

  1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
  2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
  3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
  4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
  5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
  6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Пошаговая инструкция с описаниями и схемами

Трехфазная варочная панель, как правило, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно. Бывает так, что розетка на стене кухни совсем не подходит для той, которая есть на сетевом шнуре прибора. В таких случаях ее заменяют на соответствующую, если линия питания плиты имеет дополнительные фазные жилы.

Рассмотрим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте действия будут следующими:

  1. Один из проводов с изоляцией коричневого (серого, белого) цвета присоединить к клемме с цифрой 1.
  2. Другой провод такого же цвета подключить к клемме с цифрой 2 и третий (если есть) — к контакту 3.
  3. Найти клемму с символом N и к ней подключить провод синего (голубого) цвета.
  4. Жилу желто-зеленой расцветки присоединить к контакту со значком заземления.

Изменения в однофазной домашней сети:

  1. Клеммы 1, 2 и 3 объединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации или приобретаемыми отдельно.
  2. К этой шине присоединить провод коричневого (белого, серого) цвета. Синий провод — к контакту N или 0.
  3. Желтый или желто-зеленый подключить к заземляющей клемме.

При самостоятельном подключении такого дорогого прибора, как варочная панель, важно многократно перепроверить правильность выполнения всех операций. Лучше перед пробным включением тщательно проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты

Виды варочных панелей

Панели бывают из разных материалов:

  • Стеклокерамика. Этот материал уже сам по себе отличается хорошим дизайном и гарантирует высокий уровень мощности конфорок, которые могут быть также овальной формы. Но в то же время стеклокерамика достаточно хрупкая, если дело доходит до механических повреждений и точечных ударов. Очищать ее легко, но требуется специальное чистящее средство.
  • Эмалированное покрытие. Такие панели выпускают разнообразных цветов и во многих вариантах дизайна. Но повредить декор очень легко, даже во время очистки.
  • Нержавеющая сталь. Очень стойко переносит различные температуры и повреждения, но требует тщательного ухода, чтобы сохранился металлический блеск.
  • Технология «газ на стекле». Это современный вариант может напоминать стеклокерамику. Технология представляет собой использование закаленных и защитных стекол, отличается отличным дизайном. Но стоит выбирать данную панель с решеткой, которая будет иметь резиновые наконечники. Они не допустят повреждения стекла.

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару. Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение  — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно

Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

  1. Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
  2. Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой

Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

  • ТЭНы;
  • газовые;
  • индукционные;
  • комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.
