Схемы электропроводки в частном доме: правила проектирования и советы по разводке электрики

Схема электропроводки – для чего она нужна

Детализированная схема электропроводки представляет собой чертеж, на котором отражены основные узлы внутридомовой системы снабжения электричеством: линия ввода, защитные устройства, электросчетчик, распределительные коробки и отводы от них, выключатели и розетки для подключения конечных потребителей.

Для каждого частного дома разрабатывается собственная схема электропроводки, если при строительстве не был использован какой-либо типовой проект. Однако назначение схемы всегда будет одним и тем же:

Имея на руках подробную схему, можно будет заранее спланировать перечень необходимого для создания электросети оборудования и материалов.

Это не только избавит от необходимости спешно докупать недостающее в дни проведения монтажных работ, но и позволит существенно сэкономить. Достигаться данная экономия будет возможностью подыскать более дешевые варианты и не покупать ничего лишнего;

Со схемой гораздо проще определиться с необходимой мощностью ввода;

На чертеже будут наглядно видны узлы с максимальной потребляемой мощностью. Это позволит заблаговременно перепланировать их таким образом, чтобы обеспечить полую пожарную безопасность и не создавать излишней нагрузки на узлы электросети;

Кроме того, схема позволит более рационально спланировать работы по обустройству в доме электрической сети, разделяя их на рациональное количество этапов без риска забыть смонтировать тот или иной узел.

Практические советы

Вначале — примеры схемы электропроводки коттеджа.

Разводка от щитка выполнена на 19 групп потребителей, каждая из которых отключается отдельным автоматом.

Схема щитка с указанием сечений проводов.

Проводка с указанием расположения распределительных коробок.

Теперь — несколько практических советов относительно того, как сделать разводку электропроводки в доме.

Провода

Присоединения к счетчику и ввод я советую выполнить медным однопроволочным проводом ВВГ сечением не меньше 4 квадратных миллиметров на жилу при мощности ввода до 10 кВт и 6 мм2 при мощности ввода 10 — 15 кВт.

На остальных участках используются:

Для разводки розеток — ВВГ 3х2,5 мм2;
Для разводки освещения — ВВГ 3х1,5 мм2 .

Трехжильный однопроволочный провод ВВГ. Цветовая маркировка жил поможет вам найти фазу, ноль и землю без мультиметра.

Многопроволочный провод лучше не использовать: его цена несколько выше, чем у однопроволочного, при этом он обеспечивает меньшую площадь электрического контакта на клеммных колодках.

Соединения

Электрика своими руками проще всего монтируется на латунных колодках: они надежно соединяют концы проводов и, в отличие от гильз и сварки, оставляют соединение разъемным. При необходимости вы в любой момент можете подключить к распределительной коробке дополнительную розетку.

Соединение проводов колодками: быстро, просто, надежно.

Разводка

На мой взгляд, проводку удобнее всего прокладывать в плинтусе с кабель-каналом. Почему? Вот аргументы:

Монтаж проводки в этом случае практически не связан с грязными работами. В худшем случае вам придется пробурить ряд отверстий под дюбель-шурупы, крепящие плинтус;
Проводка остается доступной для ремонта, причем для замены ее участка не нужно вскрывать стены;
Если вам нужно подключить дополнительную розетку, это не потребует больших усилий: нужно лишь зачистить провод и установить на него три колодки (на ноль, землю и фазу), выполнив ответвление.

Выполненная в плинтусе разводка позволяет при необходимости быстро подключить дополнительные розетки.

https://youtube.com/watch?v=fH1TiXScniw

3 Схема электропроводки частного дома

Все основные работы по обустройству электроснабжения в частном доме можно проделать своими силами, привлечение квалифицированной рабочей силы необходимо только в исключительных случаях. Выполнить подвод электричества в дом можно двумя путями:

Используя подземную закладку кабелей.
По опорам воздушным путем.

Составленный план с указанием сечения подводящего кабеля, расположения электрической цепи внутри помещений, предохранительных и распределительных приборов, элементов управления по завершении работ обязательно сохраняют, он еще может пригодиться. Подключение вводного кабеля осуществляют к прибору учета, проводят к внутреннему щитку, далее по всему дому.

Принципиальная схема электропроводки во многом аналогична квартирной разводке, но у каждого здания свои отличия. Особых требований к схематическому изложению нет, единственное условие – неукоснительное соблюдение существующих правил и рекомендаций. Для полной надежности общей системы рекомендуется сделать несколько подсистем – отдельно для комнат, кухни, санузла и ванной комнаты. Поэтому общее количество автоматов в щитовой должно соответствовать числу групп электроснабжения дома.

Для больших зданий в несколько этажей с хозяйственными постройками, капитальным гаражом выделяются отдельные группы, устанавливая дополнительные автоматы. Для мощных потребителей тока, таких как электрическая духовка, стиральная машина, холодильник, в обязательном порядке предусматривают монтаж заземления.

Для реализации проекта внутренних электросетей выбирают кабельную продукцию сечением 1,5 – 2,5 мм2. Последние размеры предпочтительнее, поскольку небольшой запас по мощности приветствуется, но перегружать сети не рекомендуется. Если мощность подключенных в один источник потребителей превышает 4,5 кВт, то розетки устанавливают под каждый предполагаемый прибор.

Осуществить все работы по подключению электрики несложно, достаточно обладать элементарными познаниями, уметь обращаться с инструментом. Тогда придерживаясь норм, правил ГОСТ, СНиП, ПУЭ и используя качественные материалы можно обеспечить максимальную эффективность электропроводки, ее надежность, долговечность, безопасность. Тем самым получить требуемый результат.

Основной этап

Стоит заметить, что для монтирования проводки внутри помещения рекомендуется использовать медный провод, имеющий сечение 1,5-2,5 миллиметра. Если планируете подключать мощные потребители, требуется провод большего диаметра. Безусловно, их цена немного выше, но экономить не стоит.

Различают монтаж двух видов:

скрытого;
открытого.

Выбор необходимого вида основывается на индивидуальных особенностях постройки, а именно материала изготовления. Рассмотрим инструкцию, как сделать электропроводку скрытого типа, поскольку она более актуальна для построек нашего региона.

Расположение и установка крупных бытовых приборов и мебели

Когда проводка в сети разделена на несколько отдельных цепей, легче управлять энергосистемой. Если в какой-либо группе произошла авария или неисправность, можно отключить ее, пока все остальные линии продолжают работать.

Как правило, проводка делится на четыре цепи: стационарное оборудование, кухня, туалет и ванная, а также освещение.

Бытовая техника

Если какое-либо оборудование в стационарных установках и мощных приборах выходит из строя, нужно отключить только одну линию, заменить устройство, а затем снова подключить питание к линии. В этом случае вся квартира не лишится питания. Как правило, в мощном стационарном устройстве соединение с разъемом находится в труднодоступном месте, поэтому отсоединить всю линию легче, чем отключить устройство от разъема.

Кухонная линия

Эта линия имеет максимальную нагрузку. Сеть должна выдерживать около шести устройств, даже если все устройства включены в один момент времени. Это может быть холодильник, плита, посудомоечная машина, микроволновая печь, вытяжка или тостер.

Для этого количества устройств отдельная линия будет наиболее подходящим решением.

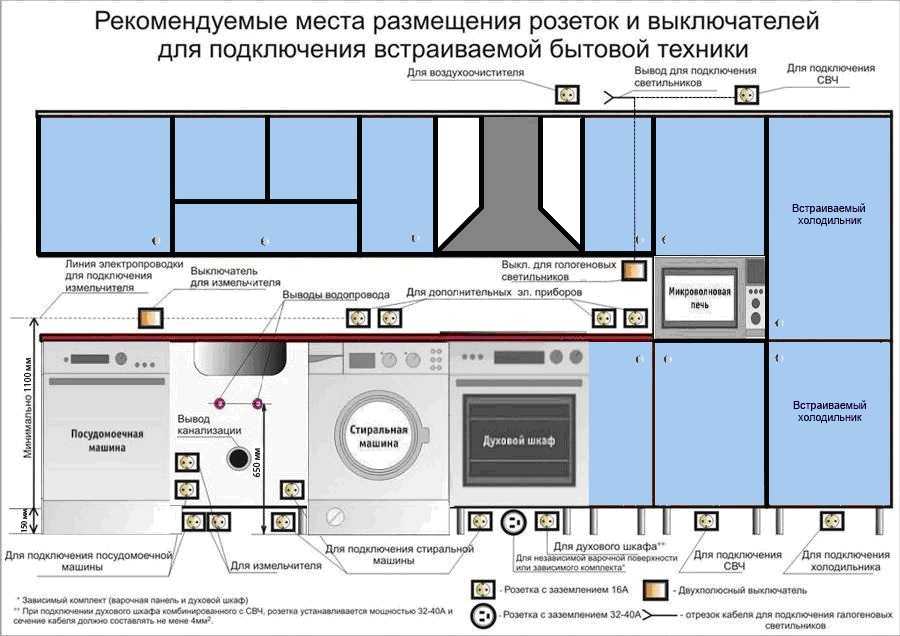

Образец линии кухни

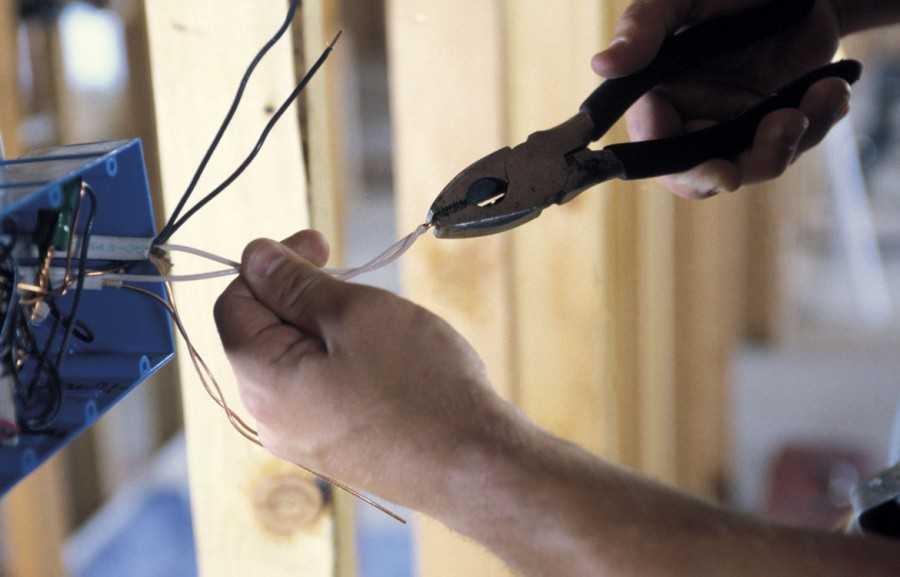

Монтаж электропроводки своими руками

Необходимо иметь простой набор инструментов и уметь с ними обращаться. Обязательным есть условие соблюдения техники безопасности. Для работы понадобятся электрический и ручной инструмент и средства защиты:

угловая шлифовальная машина (болгарка);
штроборез для выбирания канавок в бетонных и кирпичных стенах;
перфоратор для бурения сквозных отверстий в стенах и выбора монтажных пазов и отверстий;
клещи для обжима проводов;
съемник изоляции для зачистки концов кабелей;
молоток, пассатижи, бокорезы;
отвертки, нож для работы с проводами;
надежная стремянка для монтажа светильников и люстр;
защитные рукавицы и респиратор, если планируется резка штроб.

Важные моменты

Перед тем как начинать работы рекомендуется ознакомиться с документом под названием «Правила устройств электроустановок». В нем собраны основные правила и нормы, которых необходимо придерживаться в процессе самостоятельного проведения электропроводки. Изложим главные положения документа.

В местах размещения учетного оборудования, распределительных коробов, розеток, выключателей нужно организовать свободный доступ. Эти элементы монтируются не ниже 60 и не выше 150 сантиметров от уровня пола. При открытии дверей не должен перекрываться доступ к внешним элементам проводки.

Осуществляя монтаж электропроводки своими руками, старайтесь размещать кабель по потолку, или на максимальной высоте на стенах. Согласно с требованиями техники безопасности, розетка должна монтироваться на уровне от 50-ти см до 80-ти см от уровня пола.

В жилых помещениях количество розеток рассчитывается в соотношении одной штуки на шести метрах квадратных. Это правило не касается оборудования кухонных комнат. Здесь можно установить столько розеток, сколько требуется для удобного пользования бытовой техникой.

Чтобы обеспечить питание ванных комнат специалисты рекомендуют установить отдельные трансформаторы, находящиеся за пределами помещения. Таким образом, понижается уровень напряжения.

Делая разводку электропроводки в доме, прокладывать кабель необходимо строго соблюдая вертикальные и горизонтальные линии. В случае наличия диагонали или изгиба, кабель может повредиться в процессе монтажа либо перфорации.

Горизонтальный кабель укладывают на 5 или десять сантиметров выше от уровня перекрытия и карниза, и на расстоянии 15-ти сантиметров от потолков и полов. Кабель, который укладывают горизонтально, должен быть удален от дверного и оконного поема на 10 см, а от трубы – на 40 см.

При составлении схемы электропроводки в доме учитывайте, что нельзя допустить ее соприкосновения с какими либо металлическими строительными элементами. Чтобы разводить и соединять провод требуется применение специальных коробов. Тщательно изолируйте места соединений. Категорически запрещено осуществлять соединение алюминиевый и медный провод.

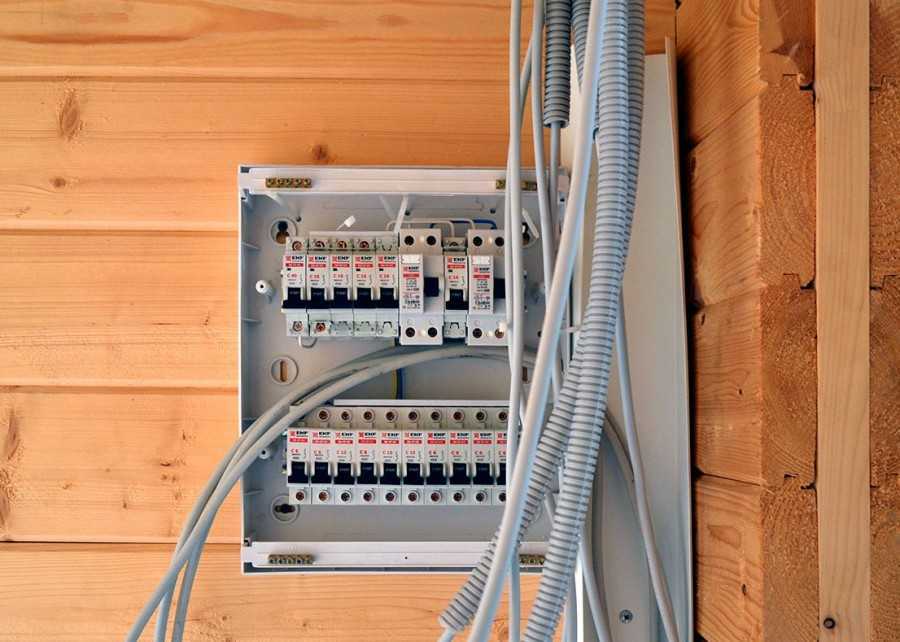

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

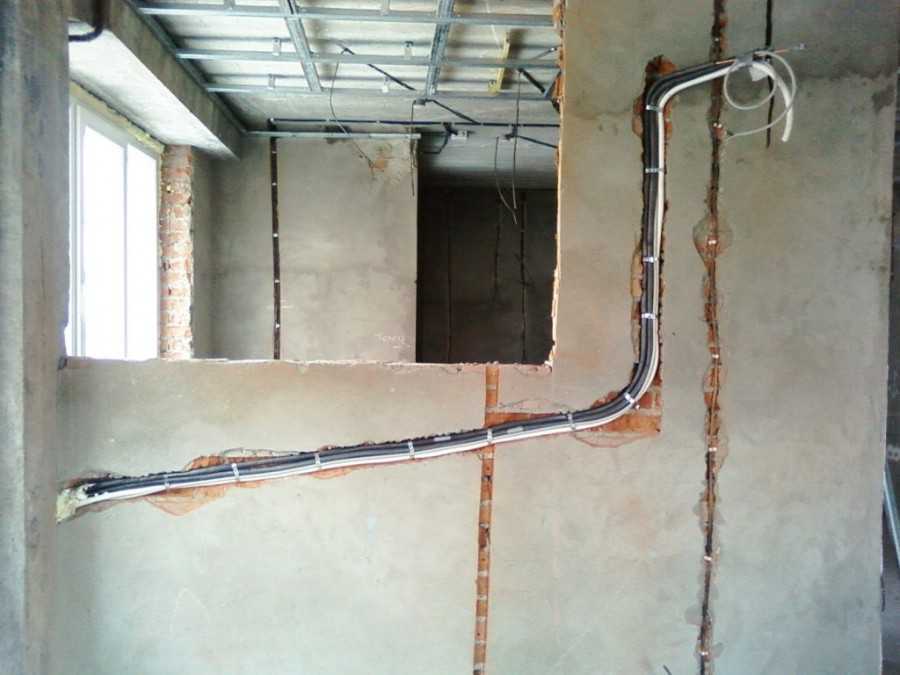

Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

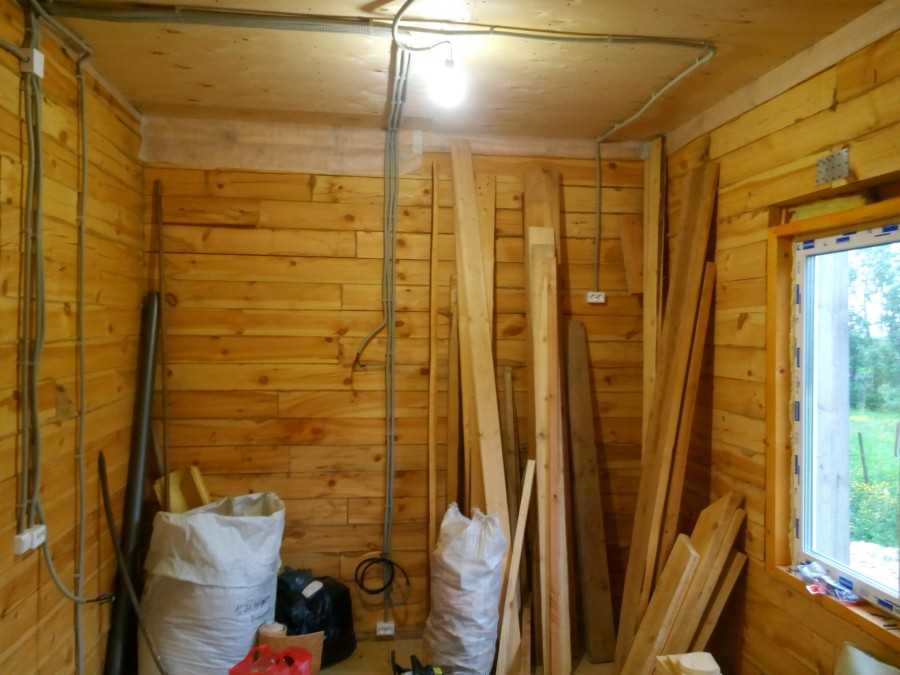

Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты

Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным

Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю

В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Подбор плана под жилую площадь

Схема проводки для частного дома, квартиры и дачи будет отличаться.

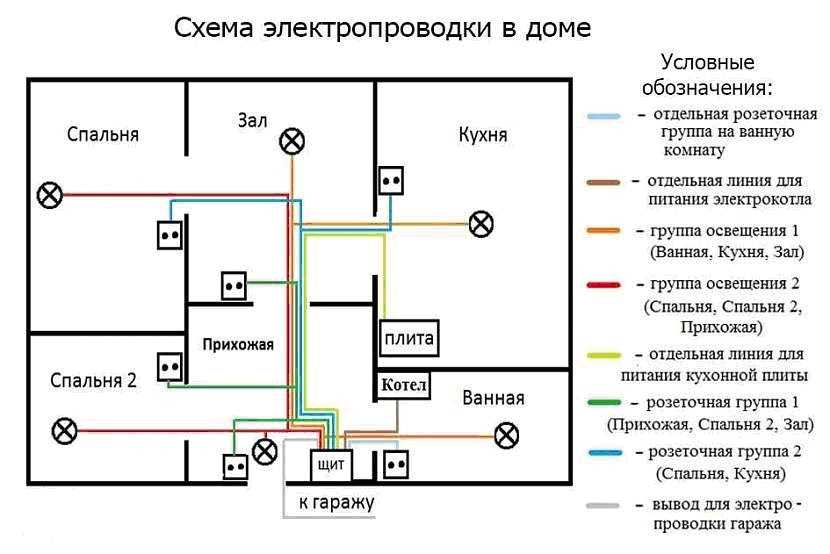

Схемы электропроводки в частном доме своими руками

Будущие монтажные схемы основаны на плане частного дома. Электрическая схема состоит из электрической и монтажной частей. Основные элементы схематично нарисованы «для себя».

Основными элементами этой сети являются:

Провода.
Розетки.
Выключатели.
Счетчики.
Предохранители и реле.
Распределительные коробки.
Вход внешнего шнура питания.
УЗО.
Точки подключения для мощных приборов.
Потолочное и настенное освещение.

Начало в схеме берется бытовой от электрических щитов, к которым подходят линии электропередачи (обычно по воздуху), которые подает одно- или трехфазный ток снаружи.

Проводка в частном доме

Схема разводки электропроводки в квартире с примерами

Проектирование электропроводки в квартире на самом деле ничем не отличается от той же работы, выполненной в частном доме. При разработке схем электропроводки в квартире следует учитывать те же правила и положения. Разница заключается только в том, что в большинстве современных квартир распределительный щит установлен на месте входа. Он оснащен счетчиками электроэнергии и необходимым модульным оборудованием: главными и фазовыми выключателями. Внутренние кабели в квартире также присутствуют, но в некоторых случаях должны быть заменены или установлены с нуля. Также в однокомнатной квартире весь процесс будет существенно более простым.

В старых многоэтажных зданиях этот вид работ необходим, если электропроводка не соответствует современным требованиям, а в новых постройках обычно продают квартиры без внутренней сети. Во всех этих случаях принципиальная схема проводов в квартире должна быть нарисована для последующей установки.

Электропроводка в квартире

Дачный дом

Конструкция провода для загородных домов также следует общим правилам. Однако, поскольку эти объекты недвижимости не являются постоянными резиденциями, разработка концепции внутреннего провода имеет свои нюансы, которые можно резюмировать следующим образом:

Загородные дома обычно расположены за пределами города. Шнуры питания в этой области имеют свои особенности. По сути, они были отлажены десятилетия назад и не предназначены для текущих уровней нагрузки. В результате источник питания прерывается, а сетевое напряжение резко возрастает или падает. Включение регулятора напряжения и надежного быстродействующего автоматического выключателя в электрическую схему позволяет устранить негативные последствия, вызванные такими факторами.
Другой характеристикой загородного дома, которую необходимо учитывать при составлении схемы электропроводки, является временное проживание владельца. В большинстве случаев коттедж используется летом, а зимой закрыт. В это время провода и контакты будут сильно окислены, что приведет к поломке проводки. Поэтому на летних виллах рекомендуется проектировать открытую проводку, поскольку ее легче ремонтировать в случае поломки.

Во всем остальном проект электропроводки для дачи не отличается от той же схемы для квартиры или особняка, но он намного проще из-за небольшого размера здания и небольшого количества приборов.

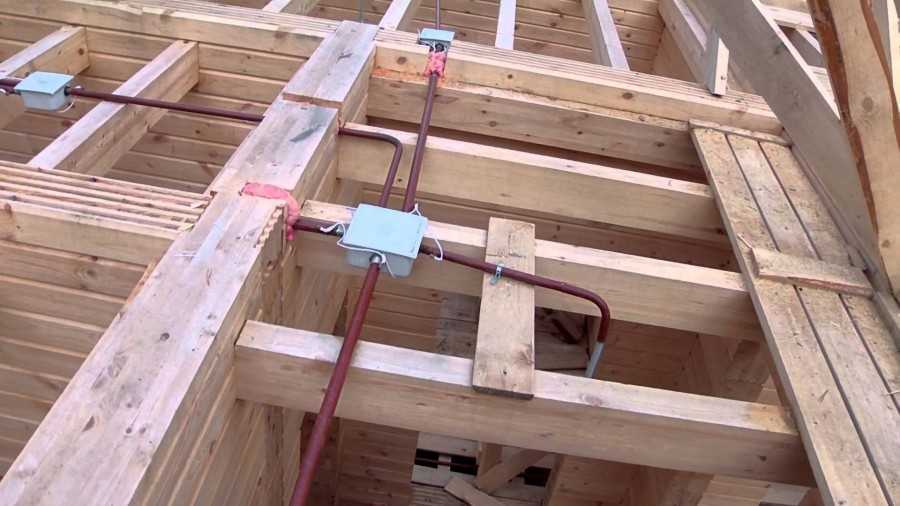

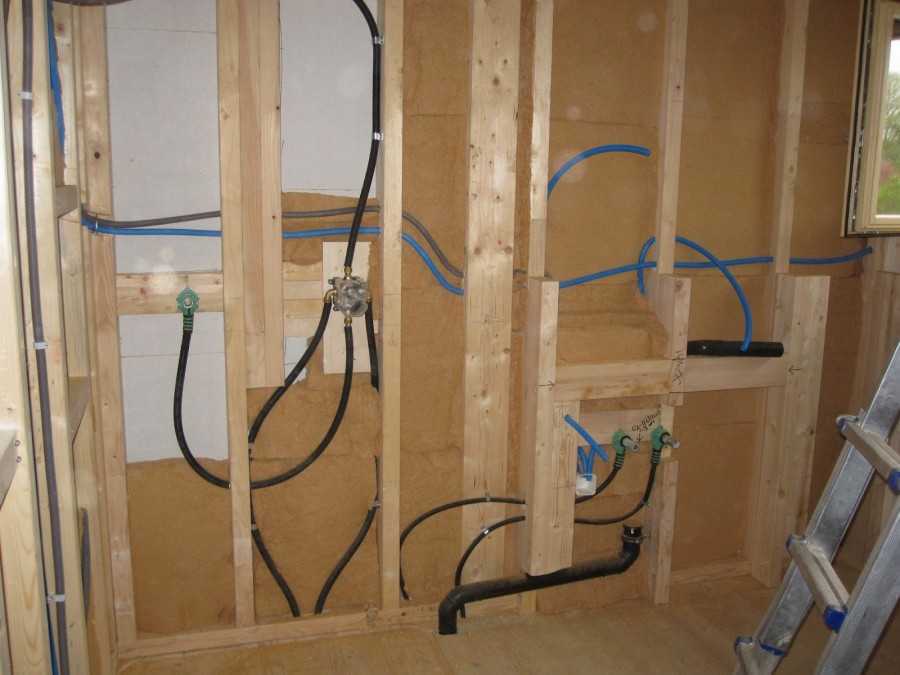

Укладка кабеля в загородном доме

Подготовительный этап

Не зависимо от того, делаете вы проводку в частом доме или квартире, начать стоит с организационных и подготовительных работ. Этап подготовки подразумевает следующие моменты:

заготовляем стены и потолки;
составляем подробную схему (электрическую, принципиальную);
размечаем стены.

Места для ввода провода и питающих кабелей рассчитывается предварительно. Стоит позаботиться о выборе подходящего места для распределительного щита. К нему должен быть свободный доступ, а также защита от негативного воздействия погодных факторов.

Согласно с рекомендациями специалистов, щит стоит разместить в отдельном помещении вблизи от дома. Температура воздуха в помещении должна быть достаточно теплой. Расстояние от щита до земли (пола) составляет около полутора метра, что гарантирует свободный доступ к нему.

Также необходимо составить монтажную и электрическую схему, согласно с которой будут размещены электроприборы (светильник, розетка, выключатель). По окончанию, нанесите соответственные разметки на стены и потолок в помещении. Подробно измерьте и расчертите трассы, подводящие провода к этим приборам.

Для чего нужна схема разводки электричества

Если нет желания постоянно менять отделку стен, чтобы покрывать кабели в различных местах, рекомендуется нарисовать чертежи всех важных электрических объектов до отделки квартиры или возведения дома: розетки, выключатели, распределительные щиты с УЗО, осветительное оборудование. Основная задача — разбить кабели на отдельные схемы, чтобы рационально разделить нагрузку, создать системы обеспечения безопасности и управления и, в конце концов, принять все меры для обеспечения комфорта.

При создании схемы требуется брать во внимание следующие факторы:

Автоматическая защита установлена в распределительном электрощите. Работа подавляющего большинства бытовых приборов и безопасность пользователя зависима от ее качества и правильной установки.
Провода и кабели должны быть с правильным сечением и обладать достаточными изоляционными характеристиками.
Выключатели с контактами хорошего качества и безопасным корпусом.
Основными элементами в частном доме являются устройство входа и шнур питания от устройства к щиту. Необходимо использовать автоматические выключатели для регулирования потребляемой мощности и, при необходимости, отключения всего электропитания в доме.
Счетчик обычно располагается сразу после места установки автомата.

Особенности подготовки

Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.

Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель

Но оказывается, что одна розетка прячется за шкаф, другая — за диван

Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.

Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Составление схемы

Таким образом, при возникновении короткого замыкания в одной линии квартира не будет полностью обесточена. Трубы и конструкции для подземной электропроводки Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене.

Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Последовательность плана выполнения монтажных работ Расчет потребляемой мощности Выбор сечения кабеля по длине и мощности Установка контура заземления Схема распределения проводки по группам Выбор кабеля для проводки в помещениях Последовательность плана выполнения монтажных работ Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4. При этом надо учесть, что В на трех фазах могут потребоваться в будущем.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.

В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов. В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Это не говоря о глупости установки в ЩУ ещё шины N, добавляющей ни чем не оправданных 2-ва контактных соединения. Схема электропроводки в частном доме Схема проводки в частном доме состоит из следующих частей: электрический щиток. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры.

В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Провода сменяемой проводки прокладываются внутри винило-пластиковых труб, а несменяемой — непосредственно под слоем штукатурки.

Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. ВДТ 10 мА с таким рабочим током сложно приобрести. Электропроводку в ней разделим на такие основные группы потребителей: — освещение прихожая, комнаты, кухня ;. Также читают:.
УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Правила электрической разводки

Итак, правильно проведенные работы по электромонтажу зависят от выполнения требования одного документа – это «Правила Устройства Электроустановок» или короче ПУЭ. По сути, это пошаговая инструкция к применению. В этом документе все разложено по полочкам. Что из этих правил поможет правильно провести монтаж электропроводки в частном доме своими руками?

Все элементы проводки должны быть доступны в независимости от места их установки. К этим элементам относятся розетки, выключатели, распределительные коробки, счетчики.
Розетки устанавливаются на высоте 50-80 см от поверхности пола. Расстояние от варочных плит и отопительных радиаторов – полметра. Количество розеток определяется площадью комнаты. Одна розетка на 6 м². На кухне количество определяется необходимостью этих устройств. В туалете их не монтируют, в ванной производится установка влагозащищенных образцов.
Выключатели необходимо крепить на высоте 60-150 см, при этом придется учитывать ширину полотна входной двери. Оно не должно закрывать выключатель. Обычно, если дверь открывается налево. То выключатель устанавливается с правой стороны от входа.

Высота установки выключателей

Провода можно прокладывать только горизонтально или вертикально. При этом существуют определенные расстояния от смежных поверхностей, труб или несущих конструкций. Для горизонтальных контуров – 5-10 см от балок перекрытия, или 15 см от базовой поверхности потолка. От пола в пределах от 15 до 20 см. вертикальные контуры: от оконных и дверных проемов не меньше 10 см, от газовых труб – 40 см.
В независимости от того, какая проводка будет прокладываться (скрытая или открытая), необходимо следить за тем, чтобы кабель не прижимался к металлическим частям конструкции.
Если по одному контуру прокладываются сразу несколько проводов, то их прижимать друг к другу противопоказано. Минимальное расстояние 3 мм между ними. Лучше же уложить каждый кабель в гофру или короб.
Соединять между собой алюминиевый и медный провод запрещено.
Контуры заземления и зануления соединяются только болтовыми крепежами.

Как видите, правила не очень сложные, поэтому сделать проводку правильно своими руками, не составит большого труда.

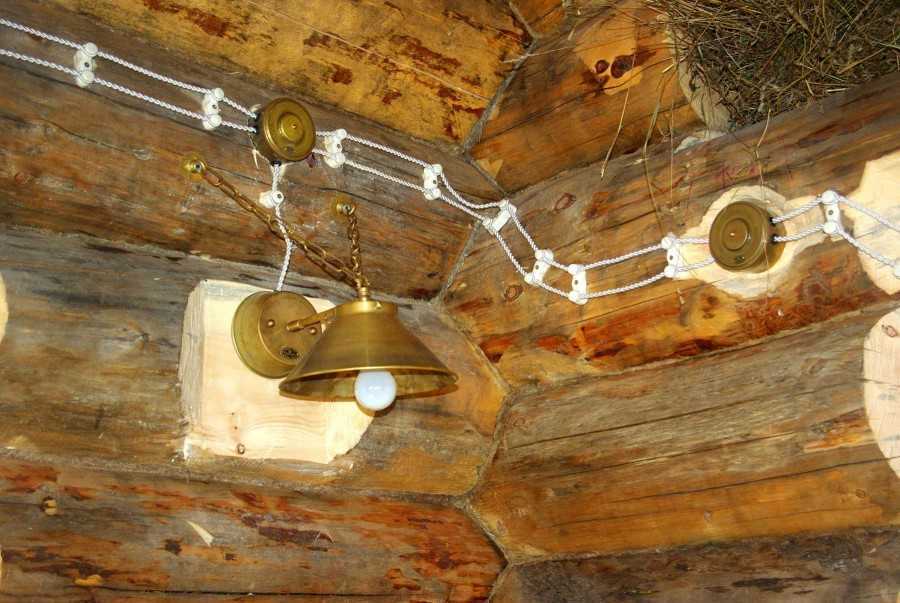

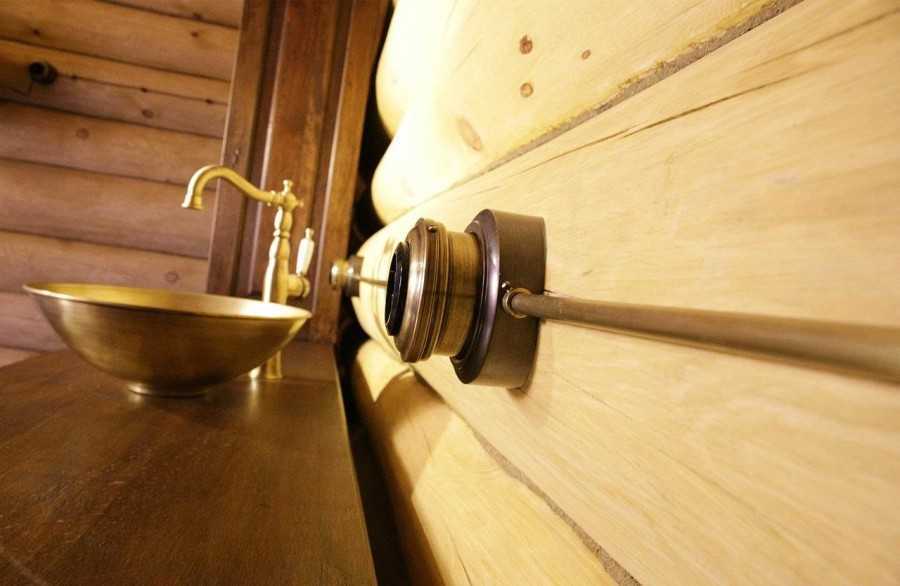

Открытая проводка

Разводка электропроводки в частном доме своими руками

На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5—6 розеток.
Эта схема электрического щита начерчена для примера. Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника.
В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать.
Ограничивает возможности по заезду на участок габаритной строительной техники. Аналогичная схема используется и для жилья с большим жилищем. Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора

Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры.
Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Мы обязательно Вам ответим

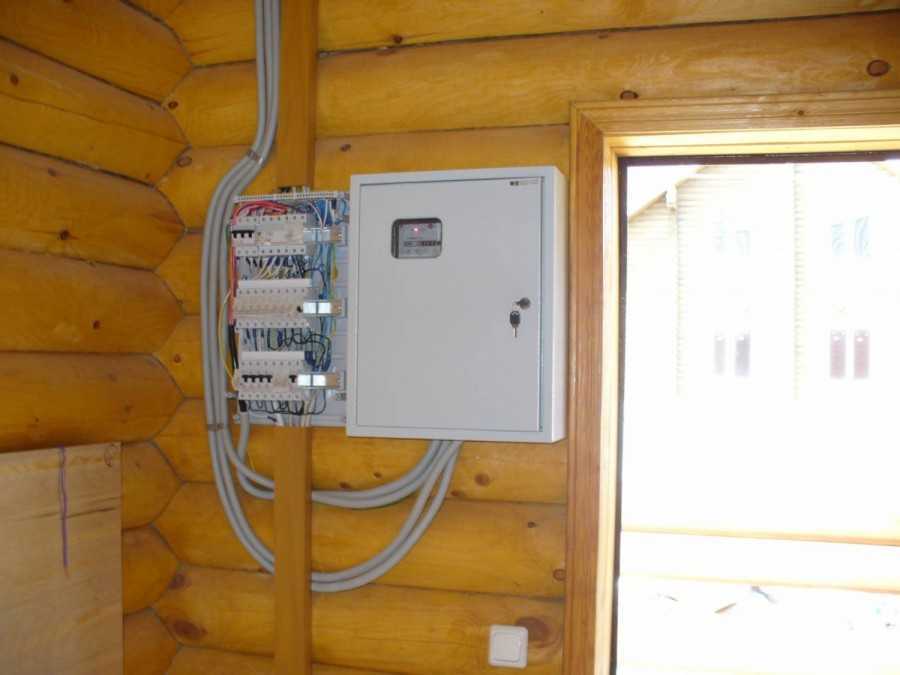

Ввод электричества в дом В отдельных случаях электрощит разделяется на два — вводный и распределительный. Подключиться к сетям своими руками не получится, все условия обязательно согласовываются с энергетиками, должностными лицами организаций, на балансе которых находятся электросети, это предусмотрено проектом.

Каждая линия защищена автоматическим пакетным выключателем или плавким предохранителем так называемой пробкой. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение В. Итак, начнем с перечисления того, что должно находится в электрическом щите. Не допускается закладывать в план электроразводки использование проводов и кабелей из разных металлов. Хочется надеяться, что информация в этой статье будет полезна.

Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение В. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной. Вернуться к содержанию Типовые схемы Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Детальный план позволит реализовать оптимальное распределение мощностей сети.
Однолинейная схема электроснабжения предприятия. Часть 2.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

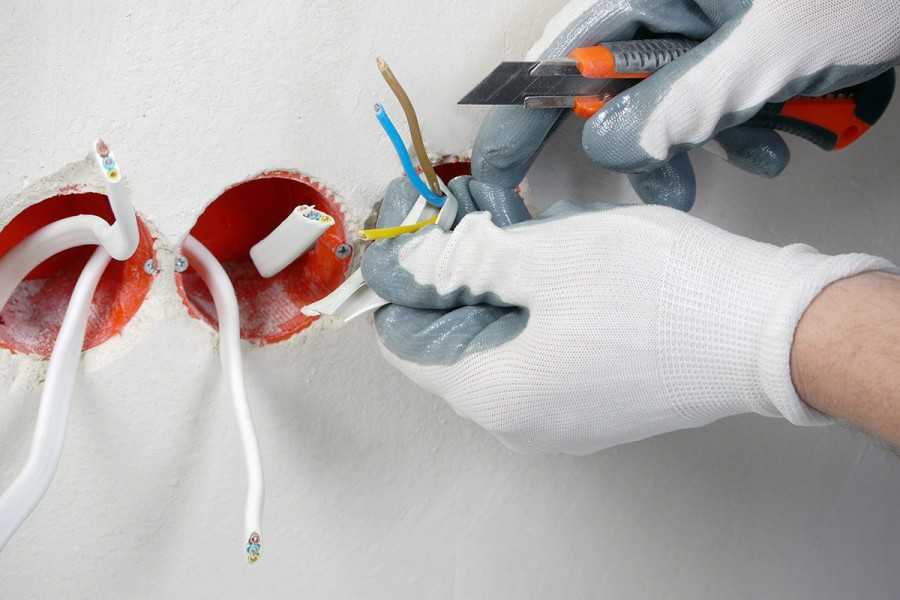

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

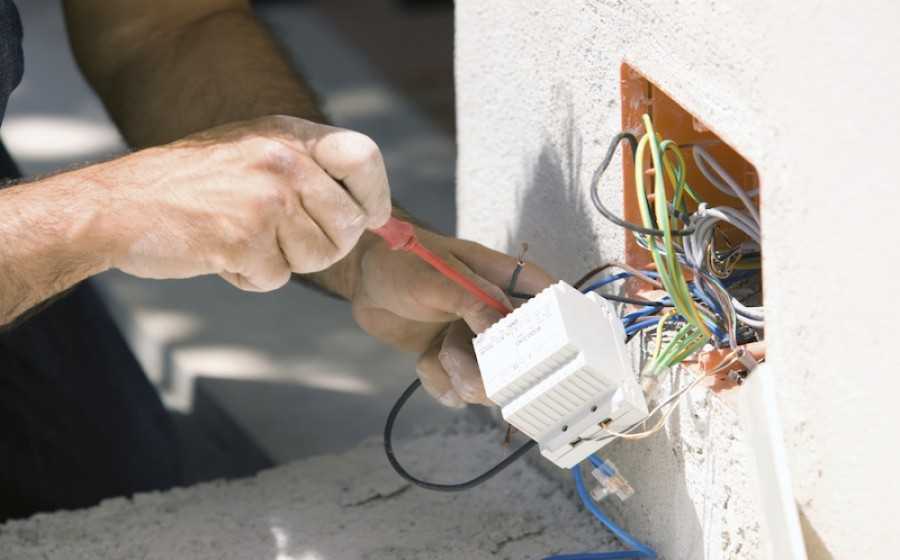

Испытание электропроводки

Завершив монтаж схемы электропроводки, потребуется тщательное ее испытание на предмет качества работ и правильности общей схемы разводки. Это избавит от риска перегрева ее отдельных участков, чреватого возникновением пожара.

Основным инструментом здесь является простейший прибор для прозвонки электрических линий, а лучше всего – мультиметр.

Последовательность действий во время испытания включает в себя выполнение нескольких мероприятий.

Проверка на наличие коротких замыканий. Для этого с помощью прибора выясняется, не существует ли соприкосновения проводов фазы, нуля и заземления. Попутно можно выяснить и качество изоляции, для чего измерения потребуется выполнять с помощью мегаомметра.
Контролируется работа всех установленных выключателей.
Прозваниваются выводы светильников и розеток.

Для того же, чтобы избежать возможных мучений после монтажа электросети, желательно заранее прозвонить и сам электрический провод.

Вполне допустимо, что на каком-то участке произошло его механическое повреждение.Если оно останется незамеченным, то это чревато либо коротким замыканием, или отсутствием напряжения в той или иной линии электроснабжения.

Убедившись, что электрическая сеть построена правильным образом и полностью функционирует, можно приступать к ее эксплуатации.

Разработка схемы электроснабжения частного дома – это работа, требующая максимального внимания. Малейшая неточность или оставленный без внимания узел электросети могут привести либо к неработоспособности сети, либо к невозможности ее безопасной эксплуатации.

Однако при полном понимании ставящихся задач и знании базовых понятий электротехники, воплотить в жизнь можно практически любую схему электросети.

Помотрите видео о уже смонтированной схеме в частном доме и почерпните дополнительные знания о различных мелочах
