Детектор скрытой проводки своими руками

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

  1. определяет местоположение проводника с точностью до 10 мм;
  2. до 100 мм;
  3. до 300 мм;
  4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

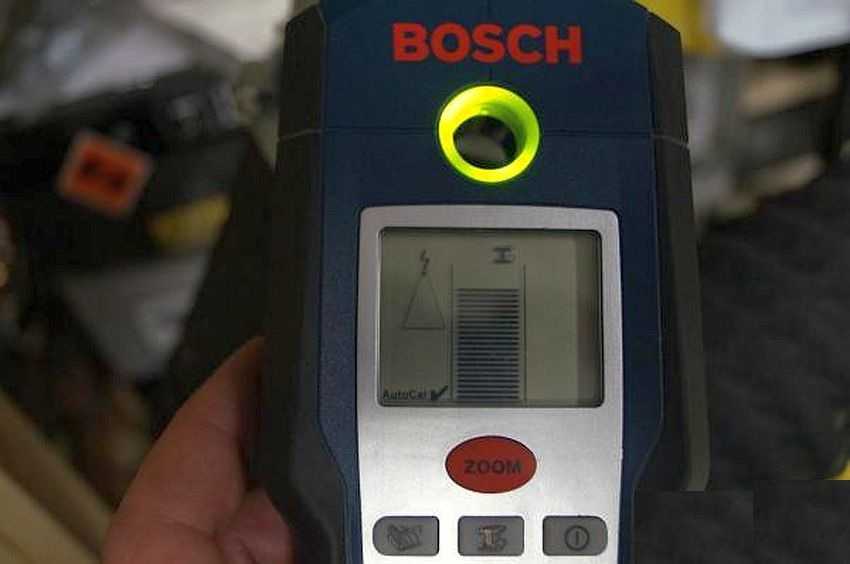

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

  • перечеркнутый магнит означает немагнитный металл (алюминий, например);
  • молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

  • если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
  • если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Отвертка с прозрачной ручкой, в которой скрыт несложный прибор, есть дома почти у каждого, а если нет – наверняка найдется у соседей. Работает отвертка, улавливая электромагнитное поле, которое излучается проводкой, в трех вариантах чувствительности.

Плюсы данного способа определения скрытой проводки в стене заключаются в том, что он очень прост в исполнении, прибор стоит копейки и подходит также для определения целостности электрической цепи.

Однако есть у индикатора и минусы: даже при успешном обнаружении провода под слоем штукатурки прибор покажет опасной зону в 20-30 сантиметров. О точности речи быть не может (индикатор довольно слабый и полностью соответствует своей цене). К тому же с помощью этой отвертки вам не удастся обнаружить провода с защитным экраном или провода без напряжения.

Основные виды

Разновидности, за исключением разных производителей, поставляющих свои изделия на рынок, касаются принципов работы. Среди прочих, выделяют три основных принципа действия:

1. Электростатика. Это самый простой способ, который работает по принципу распространения электромагнитного поля. Если проводник попадает в него, то прибор дает звуковой сигнал. Чем ближе проводник находится к центру поля, тем сигнал сильнее.

Такие приборы просты в конструкции и удобны в управлении, но рассчитаны всего на глубину до 7 см в самой мощной комплектации. Среди приборов этого подвида есть те, что работают на емкостном принципе, что позволяет даже искать пустоты и дерево.

Если элементы питания такого инструмента истощены, есть вероятность, что магнитного поля будет недостаточно, что приведет к уменьшению глубины нахождения. Поэтому за батарейками электростатического детектора стоит регулярно следить.

Детектор проводки фирмы IEK

Таким инструментом легко найти именно фазный провод. Если по нему идет напряжение, то нужно выключить лампочку при помощи выключателя. Обрыв подачи питания отлично отразится на магнитном поле, что позволит быстро определить нужную нам жилу.

2. Электромагнит. Этот принцип работает совсем наоборот. Т.е, прибор умеет находить проводники, вокруг которых расположено магнитное поле. Оно есть везде, если провод находится под напряжением. Поле располагается, примерно, на 1 см в диаметре вокруг жилы проводника.

Прибор рассчитан на работу до 10 см. Важным условием поиска провода является то, что по нему идет напряжение, поскольку иначе магнитного поля не будет. Поэтому такой инструмент для поиска оборванной цепи питания не подойдет. В остальном, чем больше нагрузка на кабель, тем проще его обнаружить в стене.

3. Металлодетектор. Такой прибор работает по принципу металлоискателя. Он сам создает вокруг себя электромагнитное поле, в которое попадает проводник. В этом проводнике образуется свое поле. Именно на разности потенциалов и работает детектор.

Помимо кабеля, он ищет трубы, арматуру, саморезы и другие металлические предметы. В некоторых случаях это неудобно, поскольку даже в деревянных домах, не говоря уже панельных домах, в стенах может быть металл. Хотя для бурения это подойдет, поскольку вы точно будете знать, что не попадете сверлом в железо.

4. Емкостной прибор. Ранее мы уже говорили, что они способны находить дерево и пустоты. Принцип их работы таков, что емкостной детектор, находясь вблизи кабеля, измеряет его диэлектрическую проницаемость. Такой инструмент считается неточным, что делает его детектором второго плана.

5. Ультразвуковой детектор. Это самый точный инструмент, который есть сегодня в продаже. Он посылает звуковой импульс и анализирует его по принципу «Эхо». Такой инструмент стоит дорого, но для профессиональных работ он идеален.

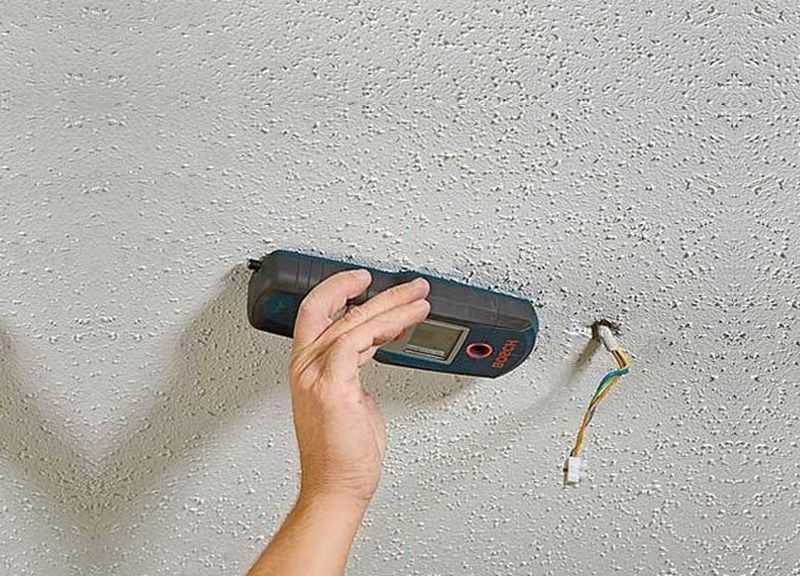

Детектор скрытой проводки фирмы BOSCH

Среди всего прочего, нужно отметить, что есть комбинированные детекторы, которые сочетают в себе свойства электростатики, металлодетектора, емкостного прибора

Поэтому, выбирая инструмент, даже если ничего о нем не знаете, обращайте внимание на стоимость. Анализ рынка говорит, что до тысячи рублей вряд ли можно найти что-то другое, чем электростатический инструмент

Лучшие бюджетные детекторы скрытой проводки

Модели стоимостью до 1000 рублей компактные и легкие. Бюджетные детекторы имеют минимальную функциональность и определяют местоположение кабеля с точностью до 10 мм.

Stanley S100 STHT0-77403

4.9

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Модель отличается простотой в использовании – калибровка осуществляется одной кнопкой. В верхней части корпуса предусмотрен специальный вырез, облегчающий нанесение отметок на поверхность. Прочная конструкция не боится падения с высоты человеческого роста. Вес устройства — 100 г.

Максимальная глубина обнаружения электропроводки составляет 51 мм. Светодиодная индикация своевременно оповестит о нахождении металла. К дополнительным возможностям детектора относятся обнаружение кромок и звуковое предупреждение о наличии кабеля под напряжением.

Достоинства:

  • легкий, удобно лежит в руке;
  • прочный корпус;
  • индикация срабатывания;
  • простая калибровка.

Недостатки:

быстрый разряд батареи.

Stanley S100 STHT0-77403 подойдет для домашнего применения. Экономичное решение для поиска не только проводки, но также металлических и деревянных балок.

Meet MS-158M

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Особенностью модели является возможность регулировки чувствительности. Яркий светодиод не только информирует о текущем состоянии прибора, но и освещает рабочую зону в темное время суток.

Сенсор может быть повернут под углом до 180° для более комфортного использования в труднодоступных местах. Максимальная глубина обнаружения — 5 сантиметров.

Корпус выполнен из ударопрочной пластмассы. Устройство стабильно функционирует при температуре от -10 до +50 °С, что позволяет применять его как в отапливаемом помещении, так и на улице. Срок службы батареи — не менее 1 года.

Достоинства:

  • подсветка рабочей области;
  • термостойкость;
  • удобная настройка;
  • поворотный механизм сенсора;

Недостатки:

непрочный корпус.

Meet MS-158M будет полезен для обнаружения таких металлов, как золото, медь, алюминий, сталь и пр. Подойдет он для тестирования напряжения в слабопроводящей и нейтральной среде.

Condtrol Drill Check

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Благодаря небольшим размерам и весу всего 45 г модель комфортна при работе в течение длительного времени и в труднодоступных местах. Прибор питается от трех батареек типа LR44 и может функционировать без их замены в течение 6 часов. Устойчивость к температуре от -10 до +50 °С позволяет использовать устройство в сложных условиях.

Глубина обнаружения — до 40 мм. Индикация состояний с помощью светодиодов разного цвета, удобное расположение кнопки и надежность удержания в руках облегчают работу с детектором. Его корпус выполнен из ударопрочного пластика и не боится ударов и царапин.

Достоинства:

  • удобство транспортировки;
  • простота хранения;
  • прочный корпус;
  • термостойкость;
  • понятная индикация.

Недостатки:

небольшая глубина обнаружения.

Condtrol Drill Check стоит приобрести для использования в быту. Он будет полезен при монтаже кондиционеров или сигнализации, проведении ремонтных и строительных работ.

Wortex MD 3009

4.7

★★★★★
оценка редакции

85%
покупателей рекомендуют этот товар

Модель неприхотлива к условиям хранения и может использоваться при температуре от -5 до +45 °С. Прибор отличается низким потреблением энергии. В качестве источника питания он использует батарею типа «Крона» напряжением 9 В. Вес устройства — 200 г.

Глубина обнаружения электропроводки достигает 50 мм. Звуковая и цветовая индикация при нахождении облегчают использование детектора. А возможность контроля заряда батареи позволяет вовремя заменить ее для стабильной работы.

Достоинства:

  • термостойкость;
  • долгий срок службы;
  • удобство использования;
  • компактность;
  • экономичное энергопотребление.

Недостатки:

невысокая чувствительность.

Wortex MD 3009 подойдет для нахождения проводки под напряжением. Работает аппарат как с цветными, так и с черными металлами.

Размеры и характеристики

Характеристики детекторов важны. Они помогут сделать правильный выбор при покупке:

  • Локализация объекта. Эта особенность позволяет приблизительно и неточно определить расположение кабеля под стеной. Особенно, проблемы могут быть тогда, когда поверх кабеля нанесена мокрая штукатурка. Поэтому подобные механизмы, стоимостью до 1000 рублей, если и применяют, то для поиска крупных объектов.
  • Поиск на глубине. Этот показатель напрямую зависит от плотности. В основном, дело имеют с бетонными стенами, плотность которых тем больше, чем лучше качество бетона. Соответственно, чем выше плотность, тем хуже проницаемость и ниже глубина обнаружения. В стенах из пеноблоках, напротив, всегда лучше находится кабель даже на 10 см. С другой стороны, средняя глубина залегания редко превышает 3-4 см. Но прибор нужно всегда брать с запасом мощности.
  • Автоматическая подстройка. Эта возможность позволяет убирать помехи, а также повышать/понижать интенсивность образования магнитного поля, распространения ультразвука или работу электромагнита. В какой-то степени это экономить энергию батарей, что продлевает срок их службы без замены. Современные приборы позволяют изначально выставлять тип материала стен, чтобы увеличить точность подстройки при работе.
  • Поиск поврежденного участка. Другими словами – это обрыв. С цепью на 220 и 380 вольт это получится разве что тогда, когда нет короткого замыкания. В остальном, такая функция удобна для того, чтобы находить обрыв в теплом полу. Это поможет с минимальным количеством затрат на ремонт локализовать проблему и устранить ее в короткие сроки.

Что касается размеров, то они сугубо индивидуальны и зависят от конкретного производителя. Зачастую они не превышают 10-15 см в длину, 5-7 в ширину, удобно лежат в руке, весят не более 500 грамм. Их удобно транспортировать в кармане куртки или возить с собой в багажнике автомобиля.

Что такое бесконтактный индикатор скрытой проводки?

Бесконтактные приспособления для обнаружения электропроводки предназначены исключительно для поиска неисправностей в электрической цепи и находки обрыва. Данный прибор называют специальным, ведь иногда без него обойтись невозможно, а оставлять проводку с отсутствующим контактом очень опасно для имущества и для жизни человека в целом.

Особенностями работы подобных устройств считается их возможность не повреждать оборванный проводник и установить точное место возникшей неполадки в стене. При работе с бесконтактным индикатором вы получите точные сведения о нахождении неисправности, следовательно, сможете легко ее устранить.

Лучшие бюджетные детекторы проводки

Bosch Truvo

2 869

Этот приборчик «домашнего» класса предельно прост: вся индикация у него – это «светофор» индикаторной лампы, которая меняет свечение с зеленого на желтый при приближении к металлу и на красный – когда в этом месте сверлить точно нельзя. Причем постоянное горение красного сигнала означает просто металл, а моргающий красный – проводку под напряжением. Использовать Truvo также просто – включить и все. Калибровка происходит автоматически. На корпусе предусмотрены маркировочные уголки, которые позволят быстро отметить опасные места

Обратите внимание, что рассчитан прибор на поиск именно проводки бытовой сети переменного тока 110-240 В с частотой 50/60 Гц, и, к примеру, шину постоянного тока он будет «видеть» как обычный металл с меньшей точностью. Глубина обнаружения скрытой проводки здесь традиционная для этого класса – 50 мм, стальную арматуру Truvo может почувствовать на глубине до 70 мм, «цветнину» – на 60

Для домашних нужд вполне достаточно. Источник питания – три батарейки ААА. Честно говоря, гораздо уместнее был бы встроенный аккумулятор – прибор все равно вряд ли будет работать из смены в смену в отрыве от розетки, а подзарядиться от USB в наше время можно везде, вплоть даже до автобусных остановок.

Основные плюсы:

Максимальная простота использования Неплохая чувствительность Несмотря на автокалибровку, сохранена и ручная

Минусы:Нет точной индикации глубины залегания

9.6
/ 10

Рейтинг

Отзывы

Качественный и довольно доступный (для этой марки) детектор. Проводку в штукатурке ловит отлично.

Читать дальше

ADA instruments Wall Scanner 80

2 498

Внешне и по характеристикам интересный детектор труб и проводки, но на практике спорный. Конечно, «картинку» ADA Instruments обеспечили хорошую – противоударный корпус с цифровым дисплеем, возможность поиска не только проводки и металла, но и дерева. По заявленным характеристикам глубины поиска прибор идентичен «Бошу», а дерево «видит» на глубине до 20 мм.

Однако, если его взять в руки и начать пользоваться, ощущение несколько портится. Причем с момента установки батарейки – здесь использована «Крона», с ее-то мизерной емкостью. Даже хорошего качества батарейка проживет не больше шести часов работы, и то при идеальных условиях. Переключив детектор в режим поиска проводки, можно обнаружить, что точность у него при поиске проводки под напряжением не лучшая, бывает, что в режиме «металл» провод локализуется даже точнее. Плюсы цифровой индикации глубины при этом однозначно нивелируются. Ну, а когда Вы захотите пометить место найденного «сюрприза», то поймете, что уголков или отверстия для маркировки производитель не предусмотрел.

Вот такой парадокс – хотя в сравнении с ADA «Бош» выглядит простеньким «показометром», на практике он оказывается и удобнее, и точнее. Поэтому порядок мест в рейтинге лучших детекторов проводки выстраивается ожидаемо.

Основные плюсы:

  • «Деревянный» режим
  • Хорошая точность при поиске металла

Минусы:

  • Использование «Кроны» в качестве источника питания
  • Не лучшая точность режима «проводка»

9.5
/ 10

Рейтинг

Отзывы

Неплохой детектор, не профессиональный, конечно, но тоже помогает в работе.

Читать дальше

ЗУБР Профессионал DX-750

2 591

Ба, да это же брат-близнец ADA Instruments, только голубой! В хорошем, естественно, смысле. Однако здесь в характеристиках указана возможность поиска «чернины» в стенах аж на глубине до 100 мм. К тому же он даже дешевле, пускай и немного.

Но, тем не менее, баллы рейтинга мы выставим именно так, как Вы видите. Во-первых, говорим мы в первую очередь именно о детекторах проводки – а с поиском проводов у «Зубра» те же самые проблемы, что и у предыдущего участника. При этом детектирование цветных металлов у него хоть и лучше по бумаге (80 мм против 60), на практике разницы не видно. Но, если ADA Instruments – это хотя бы реально существующая и известная гонконгская фирма, товары которой продаются по всему миру, то «Зубр» – это, как обычно, якобы российский производитель, реальное происхождение товаров которого точнее, чем «где-то в Китае», не обозначить.

Основные плюсы:

Неплохая чувствительность к черным металлам

Минусы:

Абсолютно идентичны ADA instruments Wall Scanner 80

9.3
/ 10

Рейтинг

Отзывы

Работает детектор проводки для своей цены приемлемо. Арматуру, правда, видит лучше, чем провода, увы.

Читать дальше

Искатель скрытой проводки своими руками

В этом разделе мы приведем в качестве примера несколько схем искателей проводки, собрать которые по силам даже начинающим радиолюбителям. Начнем с самого элементарного устройства.

Схема: простой детектор проводки на полевом транзисторе

Из деталей нам понадобится: полевой транзистор, подойдет КП303 или КП103 (буквенный индекс не имеет значения), телефонный динамик с сопротивлением от 1600 до 2200 Ом и омметр (используется в качестве индикатора).

Корпус транзистора играет роль антенны, им проводят по стене. Когда обнаружится проводка (она должна быть под напряжением), в динамике отобразится характерный звук на частоте 50 Гц, а стрелка индикатора отклонится.

К сожалению, чувствительность такого индикатора оставляет желать лучшего, поэтому рассмотрим более сложную схему.

Схема: искатель на трех транзисторах

Перечень необходимых радиоэлементов:

  • транзисторы (подойдет любой индекс): Т1-КТ315, Т2-КП103, Т3-КТ361;
  • светодиод HL–АЛ307Б или любой аналог;
  • параметры сопротивлений: R1 – 2,2 кОм, R2 – 10,0 кОм, R3 – 470 Ом, R4 – 1,0 МОм;
  • емкость С -10,0 мкФ 10 В.

В качестве антенны можно использовать соответствующей толщины медную проволоку длинной от 80 до 100 мм (чем больше длина, тем выше чувствительность)

В двух приведенных выше приборах не предусмотрена возможность регулировать чувствительность, что несколько осложнит поиск проводки. Ниже показана схема, где эта функция реализована.

Схема: искатель с регулируемой чувствительностью

Обозначение деталей на схеме:

  • Т – КП103;
  • HL – АЛ107БЛ (можно заменить аналогом);
  • R1-2,0 кОм;
  • R2 -2,0 кОм (может потребоваться подобрать его, чтобы добиться максимальной громкости);
  • R3- 1,0 МОм;
  • С1 -5,0 мкФ;
  • С2 – 20,0 мкФ
  • SP – динамик с сопротивлением от 30 до 60 Ом;
  • L – содержит от 20 до 50 витков провода диаметром  0,3-0,5 мм на каркас 3 мм, допускается бескаркасное исполнение.

В завершении представим схему комбинированного прибора, в котором сочетаются функции металлодетектора и электростатического искателя.

Схема комбинированного искателя

Список радиокомпонентов:

  • катушки для антенны А1: L1- 60 витков, L2 – 5 витков, диаметра провода от 0,12 до 0,16 мм, в качестве каркаса используется ферритовый стержень (600НН) Ø10мм, его длина должна быть в пределах 50-60 мм;
  • Т1 – KT315 (буквенный индекс не имеет значения);
  • D1, D2 – КР140УД1208;
  • D3 –К561ЛЕ5;
  • HL1, HL2 – КИПМОБ1Б-1К;
  • VD1 – КД522;
  • емкости: С1 и С4 – 0,1 мкФ, С2 – 1,0 мкФ, С3 – 0,022 мкФ, С5 – 0,033 мкФ, С6 – 1,5 мкФ;
  • сопротивления: R1 и R19 – 1,0 кОм, R2 – 4,7 кОм, R3 – 15,0 кОм, R4 и R18 – 100,0 кОм,R5 – 47,0 кОм, R6 – 1,0 МОм, R7 – 130,0 кОм, R8 и R12 – 200,0 кОм, R9 – 36 кОм, R10 и R17 – 510 Ом, R11 – 2,0 кОм, R13 – 910,0 кОм, R14 – 160,0 кОм, R15 – 680,0 кОм.

Переключатель SW1 служит для переключения режимов работы мультидетектора между металлоискателем и электростатическим индикатором проводки. Если включен последний, то при приближении антенны А2 к месту, где проложен находящийся под напряжением провод, происходит включение светодиода (он начинает моргать с частотой 50 Гц).

В режиме работы металлодетектора, когда металлический предмет попадает под воздействие поля индуктивности антенны А1, начинает гореть HL1, а в пьезокерамическом излучателе SP раздается повторяющийся с периодом в 2 секунды звуковой сигнал с частотой 1 кГц.

Безусловно, представленные выше схемы далеки от совершенства, но их чувствительности вполне достаточно для бытового применения.

Это интересно: Дифавтоматы и УЗО — в чем разница и что выбрать, как отличить визуально, как подключить (в том числе вместе), инструкция с видео

Как сделать индикатор скрытой проводки самостоятельно

При отсутствии промышленного сигнализатора, позволяющего находить спрятанные в стенах провода, при определенных навыках несложный ИСП можно изготовить самостоятельно. Для этого понадобятся некоторые детали, паяльник и общие знания радиотехники.

На микросхеме

Схема простейшего детектора скрытой проводки представлена на рисунке 4.

Простейший ИСП

Антенной предлагаемого устройства служит отрезок медного проводника (5–15 см). Микросхема, играющая роль усилителя, предохраняется от высокого напряжения мощным резистором с сопротивлением не менее 1 МОм. В качестве звукового индикатора используется пьезоэлемент, издающий характерное пощелкивание при сближении устройства с кабелем, по которому протекает ток.

На полевом транзисторе

Одной из особенностей полевых транзисторов является их чуткая реакция на электромагнитные поля. По рисунку 5 можно самостоятельно собрать простой детектор, основным элементом которого служит «полевик».

Детектор на полевом транзисторе

В схеме можно использовать полевые транзисторы серий КП103, КП303 с любыми буквенными индексами. Выполняя функции усилителя, своим корпусом транзистор заменяет антенну. Прибор оснащается визуальной и звуковой сигнализацией, которая представлена стандартным омметром и телефоном, сопротивлением от 1,5 до 2 кОм. Питание устройства, которое обнаруживать находящиеся под напряжением провода, осуществляется батареей 9В.

Улучшенный вариант ИСП

Схема индикатора скрытой проводки своими руками, представленная на рисунке 6, отличается от первых двух улучшенными параметрами, что достигается введением в схему дополнительных элементов.

Индикатор с улучшенными параметрами

Как и в первом случае, в качестве антенны данного индикатора служит медный проводник сечением около 1 мм и длиной порядка 10 см. Более длинная антенна способствует увеличению чувствительности. Прибор оснащен световой индикацией, выполненной на светодиоде АЛ307Б.

Детектор с регулируемой чувствительностью

Описанные выше искатели не оснащены регулятором чувствительности. Этого существенного недостатка лишен самодельный прибор, работающий по принципу металлоискателя. Его схему можно видеть на рисунке 7.

ИСП с регулируемой чувствительностью

Антенна устройства представлена катушкой с диаметром 3 мм, на которую намотано 20–50 витков медного провода сечением 0,3–0,5 мм. Детектор оснащен световой и звуковой сигнализацией. Максимальная громкость выходного сигнала на динамике 30–60 Ом достигается подбором резистора R1.

В качестве ИСП могут использоваться бытовые радиотехнические устройства или их отдельные блоки. Поиск спрятанной проводки поможет переносной малогабаритный радиоприемник, с настроенной частотой 100 кГц. Искомый кабель должен быть подключен к сети и нагружен каким-либо электроприбором. При приближении к объекту к собственным шумам приемного устройства будет добавляться характерный треск.

Таким же образом может быть применена магнитола с включенным в режиме записи микрофоном. Хотя эти методы и дают результаты, их погрешность достигает 15 см, что следует учитывать при проведении работ в области проложенного в стене кабеля.
