Правила электромонтажных работ в квартире и доме

Что нужно сделать для замены

Чтобы заменить электрическую проводку в квартире, необходимо:

  1. Разработать проект и схему разводки проводов.
  2. Демонтировать старую сеть.
  3. Проложить новые электропровода (открытым либо закрытым способом).
  4. Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
  5. Смонтировать распределительный щит с защитой.
  6. Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.

Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.

Разработка схемы

Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п.
Основной момент здесь – это общая потребляемая мощность.

Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.

Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт.
Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.

Схема электропроводки в квартире

Согласование

Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.

Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.

Прокладка электропроводки

Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

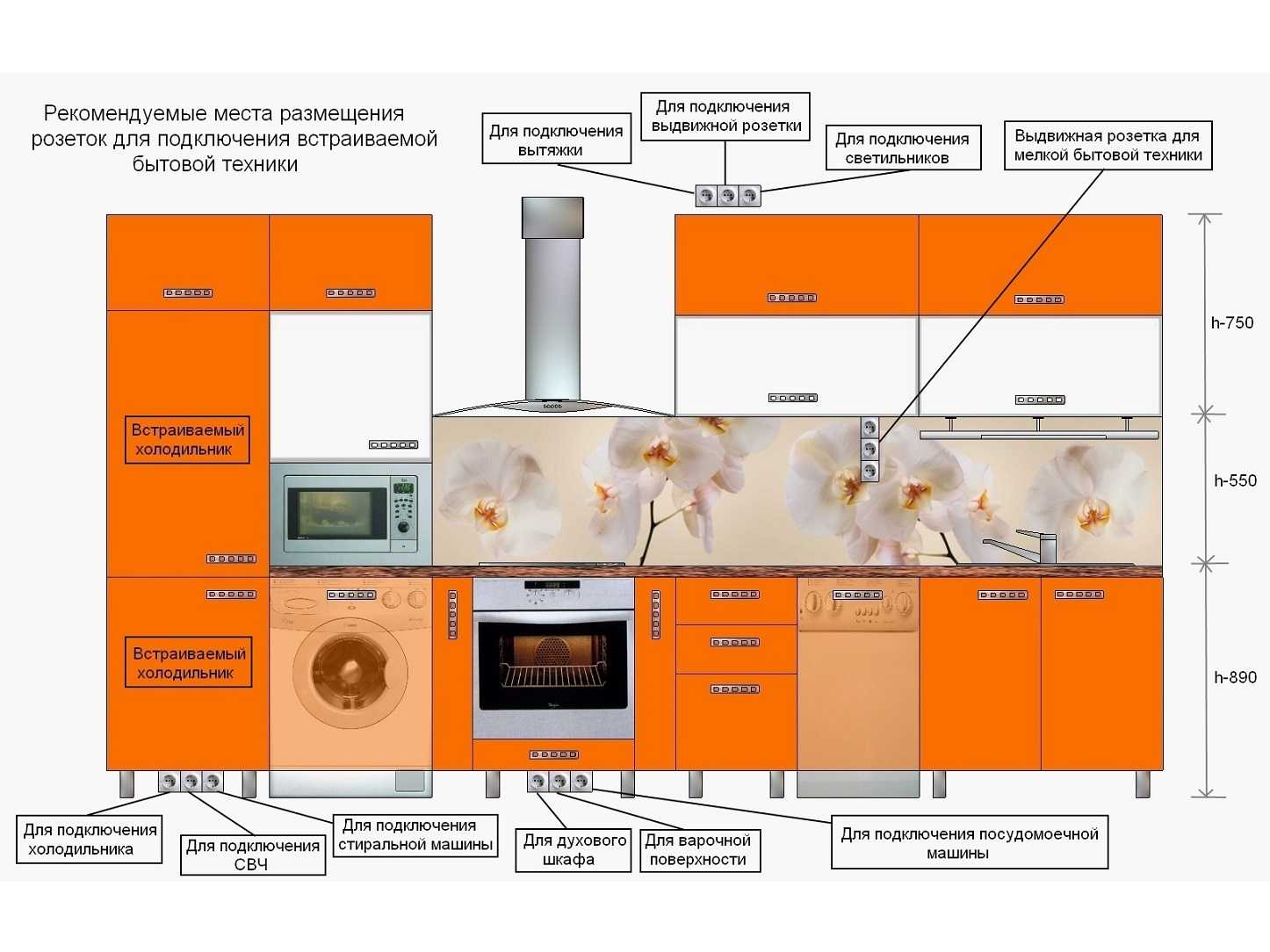

Схема размещения розеток для кухонной техники

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

  1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
  2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
  3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания

Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

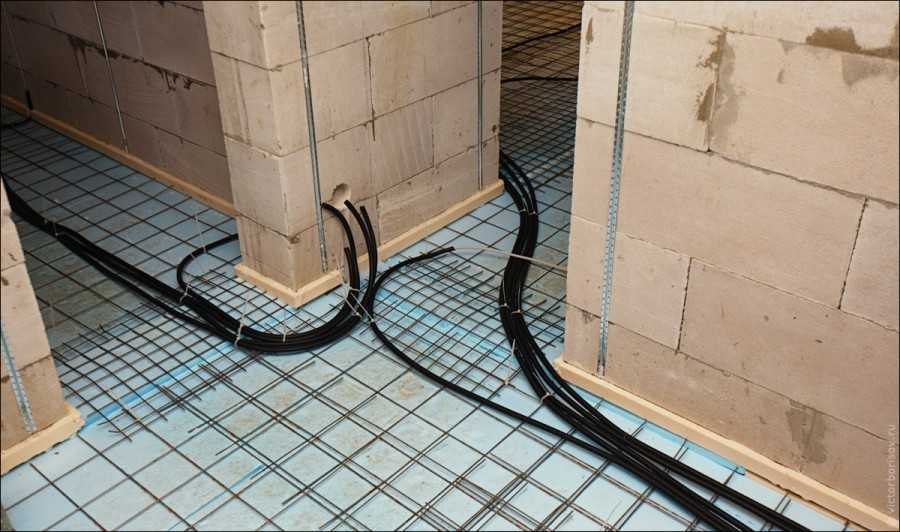

Электропроводка по полу

Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.

вам дорог каждый миллиметр высоты помещения

Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.

Как много этих сантиметров будет съедено, во многом зависит от типа светильника.

Обычно выходит 3-5см, но иногда бывает и все 10см.

если вы планируете заливать стяжку при любых условиях

Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.

Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.

Ну и третье ЗА:

общая стоимость работ

По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.

Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.

А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.

Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.

Общий анализ электропроводки

При выполнении ремонта электропроводки, замене выключателей или розеток в помещении, нужно проанализировать электропроводку и электроснабжение квартиры (дома).

Прежде всего, найдите электрический ввод в помещение. Для квартиры это должны быть этажный или квартирный щиток, в котором должны быть установлены аппараты защиты электропроводки и отключения электропитания. Среди них нужно определить главный выключатель, который обесточивает всю квартиру (дом).

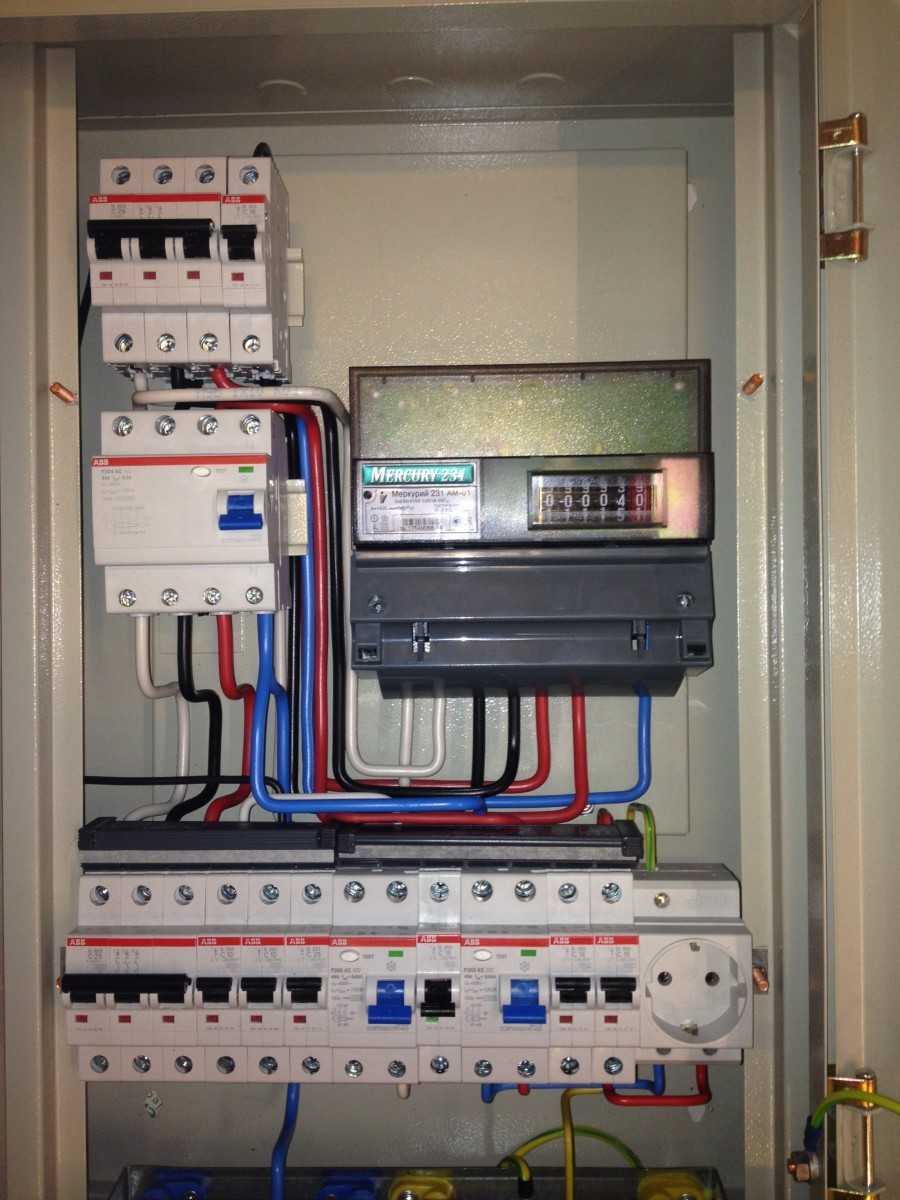

Очень простая схема вводного щита в помещение выглядит так.

Кабель электропитания подключается к вводному автомату защиты. Этот автомат является основным выключателем, который обесточивает всю квартиру (дом). В некоторых вариантах монтажа, особенно это касается старых многоэтажных домов, вместо вводного автомата защиты стоят пакетные выключатели.

За вводным автоматом защиты стоит счётчик учёта электрической энергии. Он опечатан, и его мы никогда не трогаем.

После счетчика учета, устанавливаются несколько более «мелких» автоматов защиты. Они разделяют всю электропроводку квартиры (дома) на так называемые группы электропроводки. Например, одна группа освещение, вторая группа розетки кухни+ванная, третья группа розетки жилых комнат.

Если проводка квартиры выполнялась по новым требованиям, то в щите вы обязательно найдете УЗО (устройство защитного отключения). Отличить его легко, на нём есть кнопка под названием «Тест».

Вполне возможно, что у вас совсем современная электропроводка и вместо двоек автомат+узо у вас стоят дифференциальные автоматы защиты. Они объединяют функции защиты проводки (автоматы защиты) и защиту человека (УЗО) от токов утечки.

Найдя и поняв, как собран ваш щиток, переходим к анализу самой проводки в помещении.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный – L, нулевой рабочий – N и нулевой защитный – РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах; открыто – в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни.  А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Электропроводка в квартире своими руками – пошаговая инструкция к применению

Приобрели ли вы новую квартиру в новостройке или решили провести капитальный ремонт старой в кирпичном или панельном доме, все это неважно, потому что сделать электропроводку своими руками не очень сложно. Конечно, понимание происходящих процессов и навыки работы с нехитрыми инструментами вам понадобятся обязательно

Поэтому предлагаем ознакомиться с таким процессом, как электропроводка в квартире своими руками (пошаговая инструкция).

Перед тем как начать разбираться в теме статьи, необходимо обозначить некоторые позиции, а точнее сказать, различия производимого процесса относительно типа дома. Во-первых, это касается материала, из которого дом возведен. Это может быть кирпич или готовые железобетонные панели. В чем же разница?

Все дело в том, что в панелях многоквартирного дома на заводе размещаются штробы, в которых и укладываются электрические провода. Еще на стадии строительства уже определяется схема разводки, которая определена схемой расположения штроб. То есть, производители сами решают, где и сколько должно быть розеток и выключателей. Потребителя об этом никто не спрашивает.

Что касается кирпичного здания, то здесь также используется определенная схема разводки электрических кабелей, но при этом скрытая разводка производится по кирпичной кладке с использованием разных крепежных деталей. И все это остается под штукатурным слоем.

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

кабель 3*1,5мм2 – 10А

кабель 3*2,5мм2 – 16А

кабель 3*4мм2 – 20А или 25А

кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

реле напряжения

выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

холодильник

охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

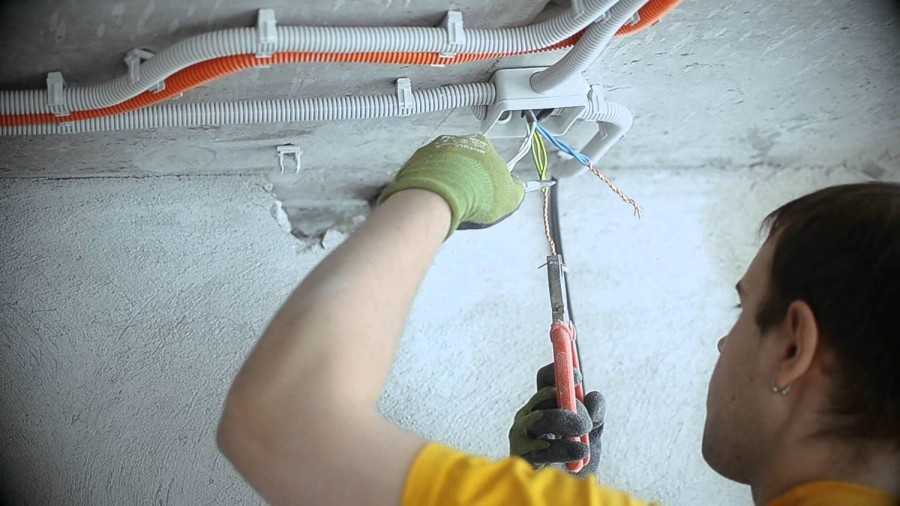

Электропроводка по потолку

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

  • Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
  • Упрощает монтаж всей системы электроснабжения помещений.
  • Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

  1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
  3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
  5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Полезные советы

  • Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
  • Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
  • Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
  • Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
  • Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Какие материалы потребуются для монтажа открытой проводки

Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.

Гофр и кабельные трубы удобно монтировать на специальные хомуты.

Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.

Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.

Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.

Готовые кабельросты также не представляют сложности при монтаже.

Хотя в домашних условиях такую картину встретишь нечасто.

Разводка электропроводки в квартире кирпичного дома

Современный монтаж электропроводки выполняется скрытым способом, что важно с точки зрения эстетичности. Технологию работы предполагает следующую последовательность действий

  1. В соответствии со схемой на стенах отмечаются места установки розеток, подрозетников и распределительных коробок. Маркером или малярным шнуром наносят линии по направлению прокладки кабелей.
  2. Отключается старая электропроводка, прокладывается кабель от щитовой для обеспечения работы электроинструментов.
  3. Устанавливается и монтируется электрощит.
  4. Выполняется шторобление стен и подготовка гнезд для выключателей, розеток и распределительных коробок.
  5. Прокладываются кабели и крепятся с помощью алебастра или пластиковых стяжек. Шаг крепления – около полуметра. Вблизи поворотов кабеля необходима дополнительная фиксация.
  6. Устанавливаются и фиксируются алебастром монтажные коробки и подрозетники.
  7. Снимается изоляция с жил кабеля в местах соединения. Жилы скручиваются, пропаиваются либо соединяются самозажимами.
  8. Устанавливаются розетки, выключатели, подключаются приборы освещения.
  9. Штробы заделываются штукатурным раствором.
  10. Проложенная проводка подключается к автоматам, установленным в электрощитке, выполняется проверка монтажа пробным включением.

Поэтапный монтаж электропроводки в квартире

Рассмотрим основные этапы монтажа электропроводки своими руками, что из чего состоит, и перед чем идёт.

Составление схемы электропроводки

Составить схему электропроводки несложно и самому, главное заранее знать, что и где будет стоять, сколько розеток и выключателей понадобится. Также неплохо будет подсчитать суммарную мощность всех электроприборов. Например, вы знаете, что на кухне у вас будет электроплита мощностью в 2 кВт, а также электрический чайник, примерно такой же мощности.

Составление схемы электропроводки

Плюс ко всему, иногда будет включаться микроволновка (порядка 1 кВт), электродуховка (1,5-2 кВт). Суммируя мощность всех электроприборов на кухне, стоит понимать, что кабель в это помещение, должен прокладываться сечением не менее 6 мм². В таком случае, можно будет одновременно включать в работу электрочайник и печь, а также остальные потребители электроэнергии. Если уверенности в правильном подборе сечения кабеля, нет, то лучше будет пригласить для подсчета опытного электрика.

Расчёт количества провода для электропроводки

На следующем этапе, когда со схемой разобрались, можно будет уже подсчитать количество требуемых материалов для монтажа электропроводки в квартире:

  • Распределительные коробки;
  • Розетки и выключатели;
  • Кабеля.

Что при этом важно знать? Как правило, в каждую из комнат подводится свой отдельный кабель, на розетки, группу освещения и т. д

Провода должны идти ровно по стене, верх или вдоль. Наискось укладывать электропроводку нельзя.

Устройство штроб под электропроводку

На следующем этапе осуществляется резка штроб для проводов и их последующая укладка. Для устройства штроб используется специальное приспособление — штроборез. Если его под рукой нет, то можно воспользоваться болгаркой с диском по бетону и перфоратором.

При укладке кабелей в штробы, нужно использовать быстросхватывающийся раствор: алебастр или гипсовую шпаклевку. «Заморозив» провода в штробе, только после этого можно приступать к выполнению следующих работ. Таким образом, монтируются кабеля и распределительные коробки.

Установка электроточек

После того, как провода уложены в штробы, можно приступать к их соединению. Ранее уже рассказывалось о том, какие способы соединения проводов и кабелей наиболее предпочтительны. В первую очередь, это сварка и пайка. На сегодняшнее время, согласно ПУЭ, запрещено использовать скрутку проводов. Провода разрешается скручивать только для того, чтобы затем их спаять.

На заключительном этапе монтажа электропроводки своими руками, осуществляется установка и подключение электроточек. Для этого монтируются розетки и выключатели, подключаются светильники и люстры. Как правило, данная работа осуществляется электриками до того, как будет сделана окончательная отделка помещения (стен и потолков под обои).

Основные моменты в планировке домашней сети

Несмотря на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить именно жильцы квартиры. Имеется в виду составление плана прокладки новой сети и определение мест расположения электро точек.

Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

  • Места, где удобнее всего будут расположены розетки и выключатели.
  • Наиболее подходящие высоты от пола до нахождения электро точек.
  • Количество потолочных и настенных светильников и участки их закрепления.
  • Тип проводки (открытый или скрытый) и так далее.

Важно очень ответственно подойти к выполнению данной задачи. Сделать схемы отдельно на каждое помещение

Особое внимание обратить на помещения с повышенной влажностью (ванную комнату, кухню). Можно взять в качестве образца фото проводки в квартире, найденное в интернете, если планы размеров и планировок соответствуют.

Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков.

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

  1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
  2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
  3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
  4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
  5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
  6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
  7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
  8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Выбор проводов

Для квартирной электропроводки применяются провода и кабели с одно,- или многопроволочными жилами, выполненные из меди или алюминия с учетом того, что максимальная токовая нагрузка через них не будет превышать максимально допустимую, определяемую способом прокладки, материалом и сечением жил.

Хоть правилами и разрешается использование в качестве электрической проводки алюминиевых проводов, делать это не рекомендуется по таким соображениям:

  • Алюминий имеет меньшие допустимые токи и более высокое омическое сопротивление. Из-за этого провода нужны большего сечения, чем медные;
  • Такие провода менее прочны в механическом отношении. В местах перегибов или при неправильной зачистке изоляции алюминиевая жила очень легко переламывается;
  • При монтаже электрических устройств, розеток, выключателей провод из алюминия в клеммах имеет свойство с течением времени «течь», то есть изменять свою форму. Это приводит к расслаблению контакта и повышению переходного сопротивления. Из-за этого клеммы устройств начинают перегреваться, что приводит к еще большей деформации алюминиевых жил и, в конечном итоге, к перегоранию в месте контакта;
  • Невозможна пайка алюминиевых проводов;
  • Самые большие проблемы возникают при необходимости соединения медных и алюминиевых проводников.

Единственный плюс алюминиевых проводов – меньшая стоимость. Электропроводка, проведенная в домах старой постройки, по большей части, алюминиевая и требует полной замены.

Чтобы провести цепи освещения, достаточно двухжильного провода, но для подключения розеток требуется использовать специальный трехжильный кабель, одна из жил которого имеет двухцветную окраску – желтую с зеленой полосой. Эта жила используется для подключения к клеммам заземления в современных розетках. Современные осветительные приборы зачастую также снабжаются клеммами для подключения провода заземления.

Важно! Никогда не используйте желто-зеленую жилу для подачи питания на устройства, независимо от того, что будет идти по ней: фаза или ноль!

Жила заземления

Среди множества марок кабелей для электропроводки большой популярностью пользуется кабель типа ВВГнг. Данный тип кабеля выполняется поливинилхлоридной общей изоляцией и каждой жилы в отдельности. Жилы могут быть одно,- и многопроволочными. Символы «нг» говорят о пониженной горючести кабеля. Еще лучше вариант – кабель ВВГнгls с пониженным дымовыделением, правда, он несколько дороже, но если есть возможность, то лучше приобрести именно его.

Кабель ВВГ

Пошаговый монтаж открытой электропроводки

ЭТАП 1 (общий) Составление схемы монтажа

Данный этап является общим при прокладке как скрытой так и открытой проводки

Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат.

Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования

Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать.

Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:

Видео монтажа:

ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.

Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.

Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки.

Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, нам необходимо нарезать короб на следующие участки:

Отрезки длинной 2 метра — 2 шт

Отрезки длинной 1,5 метра — 3 шт

Отрезки длинной 0,5 метра — 2 шт

Отрезки длинной 0,3 метра — 1 шт

Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т.п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45º.

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами. Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей. Так же скобы могут быть универсальные.

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение). ЭТАП 4 (Монтаж открытой проводки) Сборка схемы

ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.

Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
