Схема разводки электрики в квартире: советы специалистов

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

  1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
  2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
  3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
  4. В месте установки розетки устанавливается подрозетник.
  5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

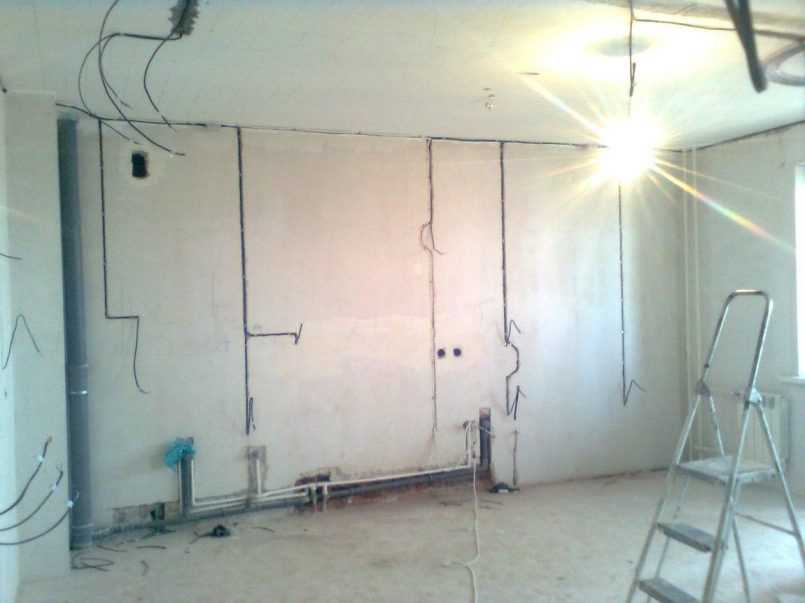

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Как выполнить группировку электропроводки

Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.

Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.

Разделение приборов:

большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;

Розеточная группа под телевизор

  • розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
  • кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
  • свет – для него выполняется одна общая группа;
  • санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.

Стационарные бытовые приборы

Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.

Размещение на кухонной линии

Кухонная линия

По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.

Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.

Осветительные группы

Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.

Электросхема однокомнатной квартиры

Монтаж электропроводки во влажном помещении

В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:

  • Указание 1 – подключение распределительной коробки.
  • Указания 2 – установка розеток для приборов.
  • Указание 3 – место монтажа выключателя.

Составление плана разводки электропроводки

Перед работой необходимо построить план разводки сети. Монтаж электропроводки по готовому построенному чертежу сделать гораздо легче и целесообразнее по ряду плюсов:

  • схема разводки позволит заранее выбрать нужные приборы и средства;
  • наличие плана поможет точно найти мощность входного ввода;
  • план дает понимание электрику о потенциально пожароопасных местах разводки, что поможет ему сделать их более безопасными.

Схема разводки электропроводки в двухкомнатной квартире

Для двухкомнатной квартиры

Отличие чертежа для работ по ремонту электропроводки двухкомнатной квартиры от однокомнатной состоит в большем числе контуров. В такой схеме можно выполнять компоновку.

Для трехкомнатной квартиры

Для трех или более комнат в щитке будет большое количество проводников. Нюанс данного плана – это различные контуры, схваченные в отдельные объекты со своими предохранителями.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.


Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

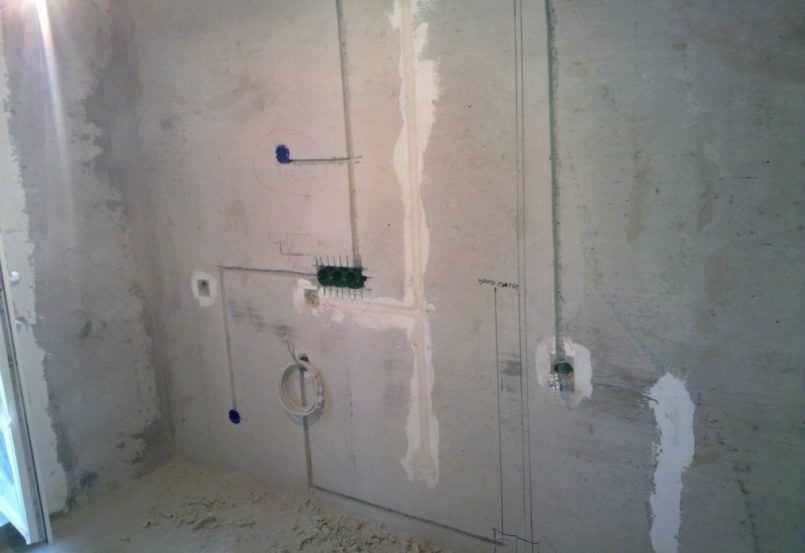

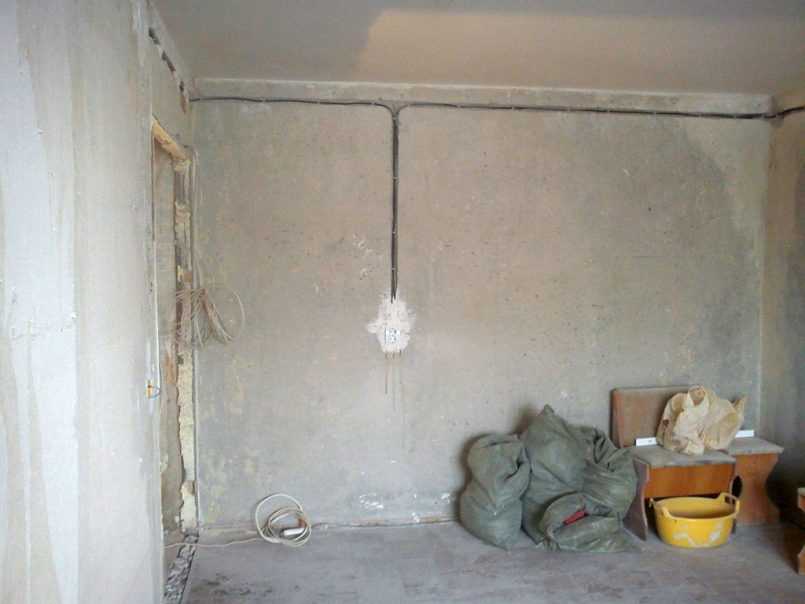

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

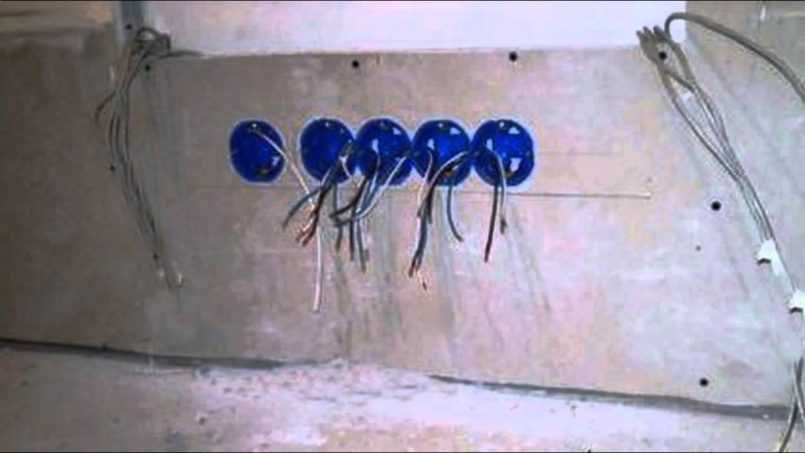

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

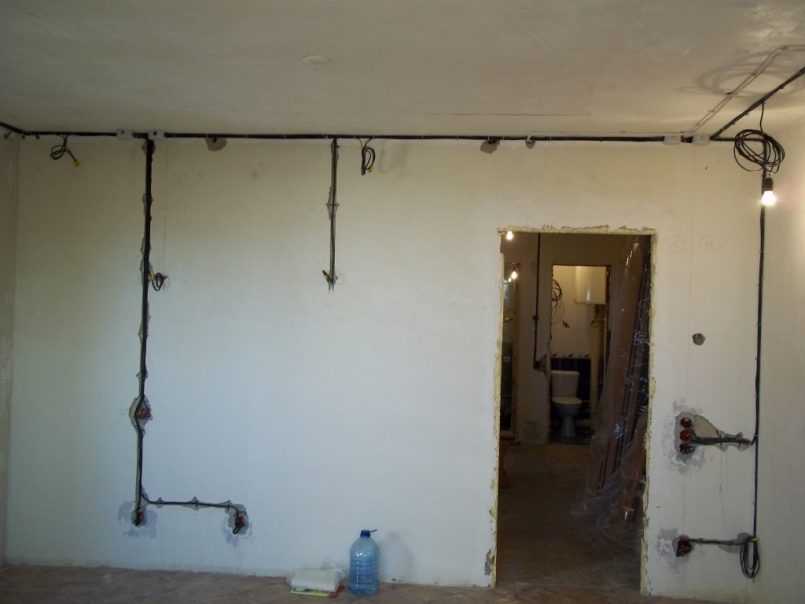

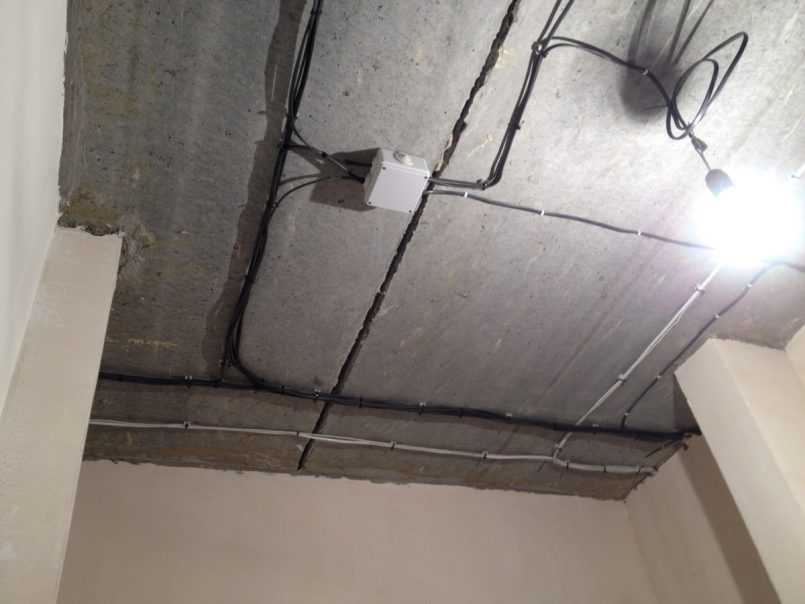

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:

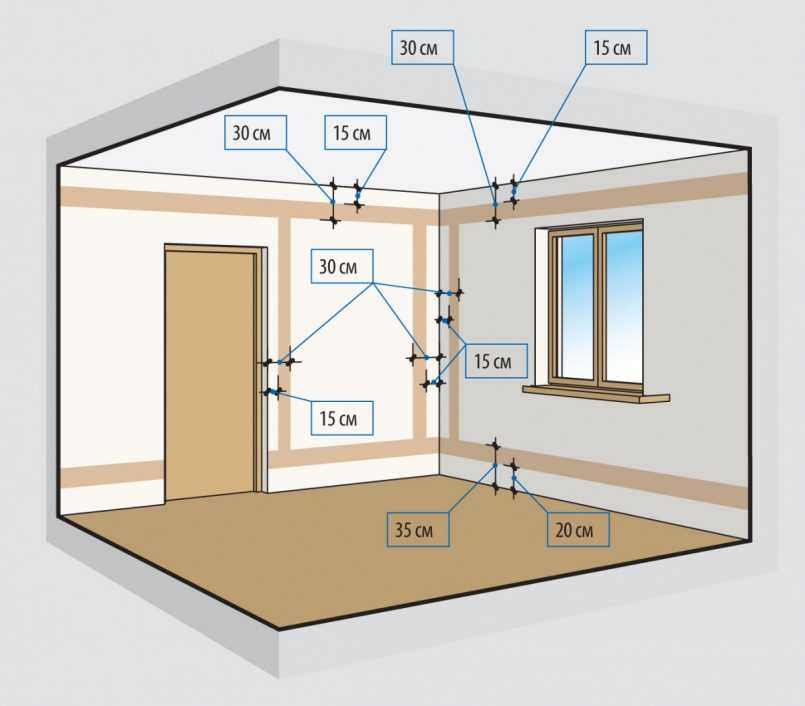

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

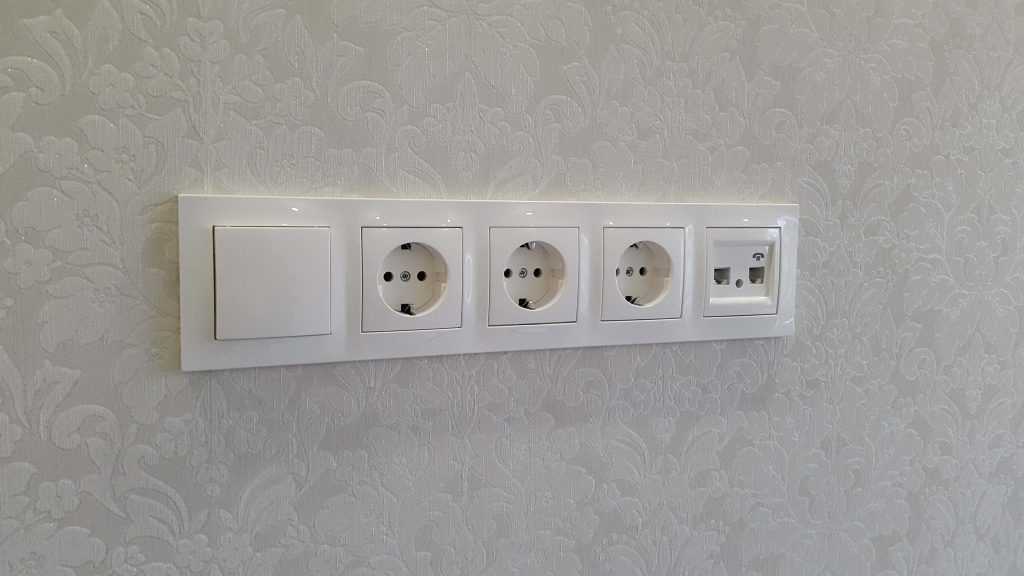

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков – подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.


2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.


7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Составление схемы разводки электропроводки

Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.

Она состоит из нескольких помещений – прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.
После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.

Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные – на 16 ампер и одна – силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения подводятся к отдельному автомату.

В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.

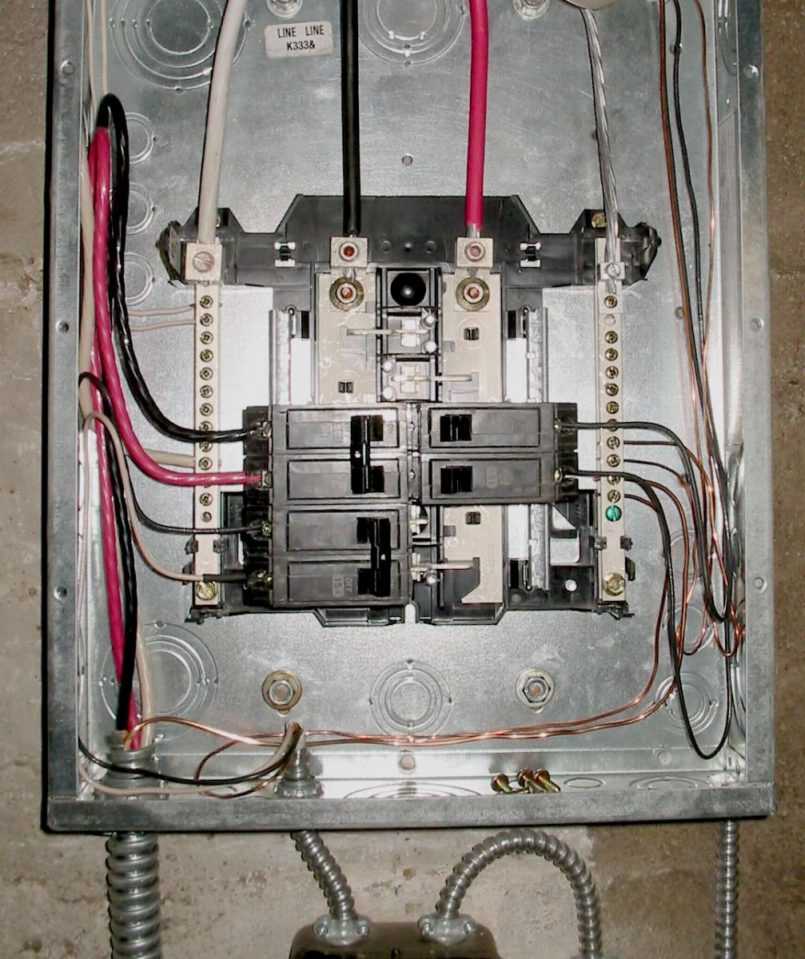

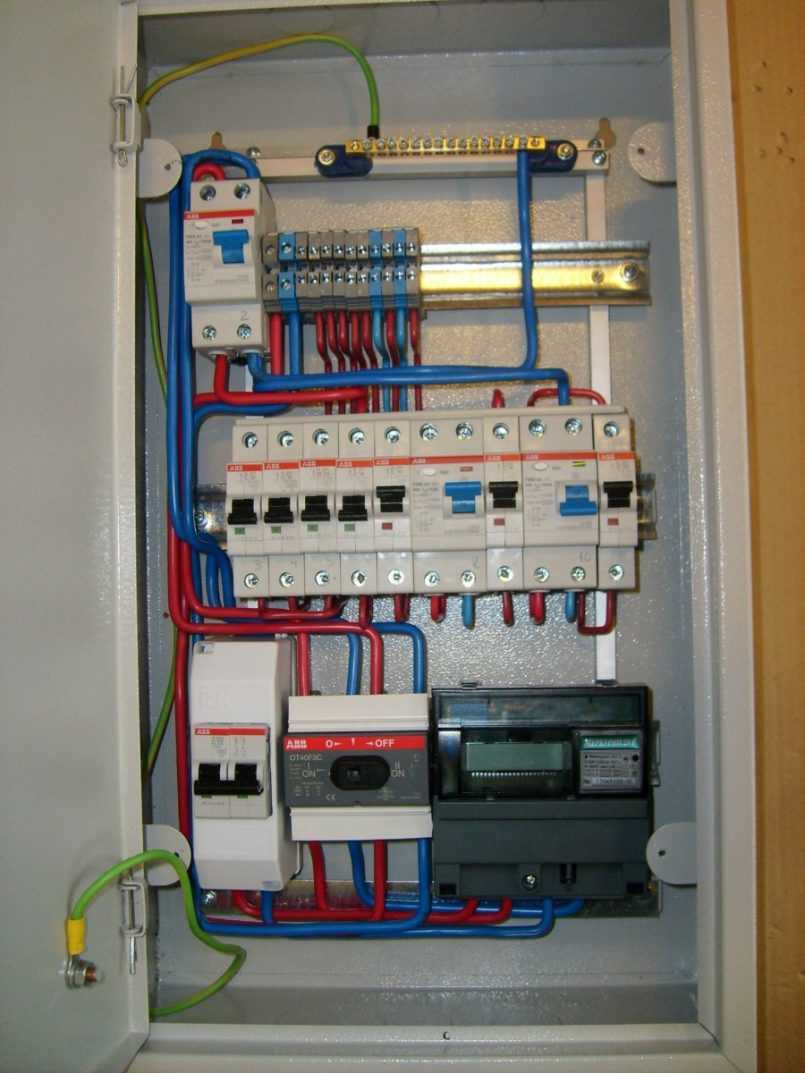

Монтаж автоматов и устройства защитного отключения (УЗО)

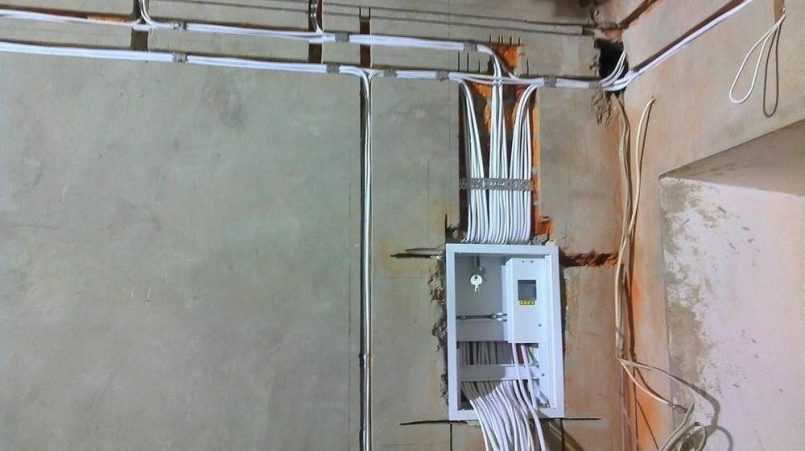

Последним этапом монтажных работ является сборка вводного щитка. По составленной схеме вам требуется подключить устройства защитного отключения и автоматические выключатели. Сложностей в монтаже этих двух аппаратов быть не должно, потому что вводной провод должен быть заведен сверху, а отходящий к распределительной коробке снизу. Наглядно увидеть процесс по подключению этих двух устройств можно в видеоролике ниже.

После того, как все защитные устройства в квартире будут подключены, следует выполнить прозвонку электрической проводки при помощи мультиметра, чтобы убедиться в том, что все работы выполнены правильно. Для этих целей лучше вызвать грамотного электрика, чтобы он все проверил. Услуга проверки выполненный проводки не такие уж и дорогие. Если проблем не будет, то можно смело включать автомат и проводить испытания готовой линии. По этой технологии вы сможете проложить проводку своими руками. Надеемся, что инструкция по подключения была для вас полезной!

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

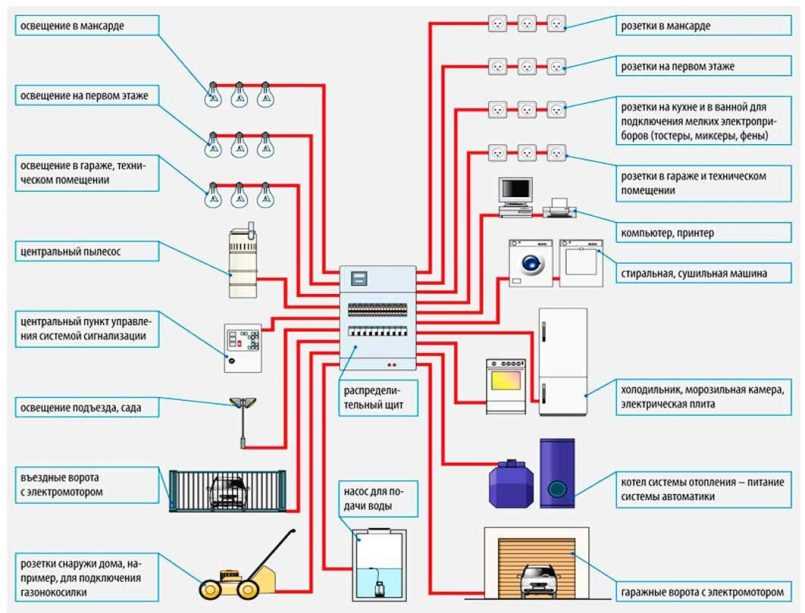

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Какую же электропроводку стоит провести у себя

Несмотря на стандарты по проведению электричества в доме, многие мастера по старинке пользуются покомнатной схемой разводки. Ведь она позволяет сэкономить время и объемы работы, ну и, естественно, сократить расходы на разнообразные кабеля.

При этом не стоит забывать, что при таком типе разводки электропроводки никак невозможно обеспечить абсолютную защиту от перегрузки для каждого отдельного электроприемника. Плюс ко всему, когда сработает защита, комната будет обесточена полностью, что особенно неприятно ночью, ведь вы уже никак не включите свет. Современная схема проведения электропроводки с категориями цепей лишена этого неудобства

Схема разводки электрики

Процесс разводки в каждом доме или квартире начинается с составления схемы разводки. Без этого момента работы никак не обойтись, так как он будет путеводителем в процессе установки разводки. Ведь редко какой монтажник запомнит все разъемы, да и еще в целой квартире, где много помещений и разное количество необходимых розеток и выключателей

Не стоит не обращать внимание на то, что разные провода выдерживают разное напряжение. От этого аспекта зависит долговечность вашей разводки


Схема разводки электрики

Стоит обратить внимание на каждую комнату по отдельности и нарисовать в масштабе до сантиметра где и как будут расположены будущие розетки и выключатели. После этого рисуем целую квартиру, ну или дом

Желательно большого размера, чтобы лучше было видно схему начерченной нами проводки.

Каждая система проводки берет начало с распределительного щитка. С помощью разноцветных карандашей рисуются два вида проводов – основной несущий и внутренний несущий. Первый из них, как правило, изображается красным цветом и проходит от щитка до распределительной коробки каждой комнаты. Их может быть несколько. Второй обычно зеленый и являет собой провод исходящий с распределительной коробки и ведущий до каждой отдельной розетки и выключателя, то есть до их распределительных коробок.

Распределительная коробка в комнате обычно размещается над дверями или немного в стороне от них. Другие распределительные коробки размещаются прямо вертикально над тем разъемом, за который отвечают. Также не стоит создавать соединение между распределительными коробками одним кабелем, создавая, таким образом, очень запутанную и неудобную конструкцию. Лучше поделить работу на правую и левую ветви. Профессионалы чертят данную схему одним цветом, но новички в ней вряд ли смогут разобраться.
