Как соединить алюминиевый провод с медным

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Пайка проводов.

Хорошая пайка, это целое искусство. Хотя спаять жесткий провод особого усилия не составит. Единственная тонкость — очень плотное скручивание. Паять можно и алюминий при наличии нужного флюса и медь… по отдельности. Вместе спаивать медь с алюминием не стóит… по причине безопасности. Существуют даже специальные пасты, которые достаточно нанести на скрутку и прогреть автономной газовой горелкой. Для пайки скруток из нескольких проводов придется приобрести мощный паяльник (не меньше 100 ватт), ну и припой дорогой. А в остальном метод неплох.

Сварка медных проводов.

Для того, чтобы сварить провода,

потребуется специальный маломощный сварочный аппарат с угольным электродом или другим тугоплавким материалом. На конце свариваемого провода образуется медный шарик. Соединение очень надежное. Сначала придется немного потренироваться «на кошках», прежде чем начнет получаться красивый шарик. Для изолирования скруток в последних двух методах очень хорошо подходит термоусадочная трубка. Такая трубка одевается на скрутку и прогревается обычным или строительным феном, подойдет даже зажигалка. Термоусадочная трубка сжимается ровно в два раза, поэтому, когда будете выбирать её в магазине можете увидеть, что трубка обозначается через дробь вроде 8/4, что означает начальный диаметр 8 мм, конечный до 4 мм, то есть она очень плотно облегает провод при нагревании.

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Обратите внимание! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.

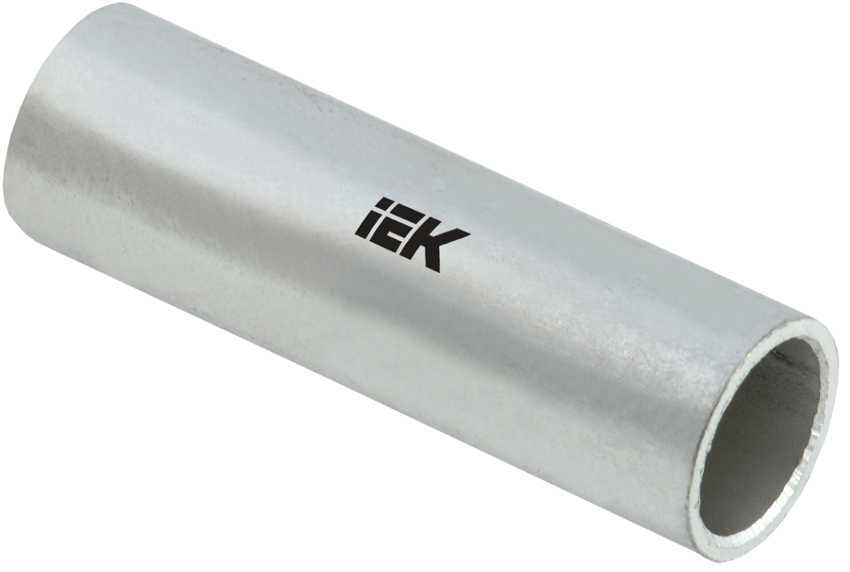

Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз

Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.
Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз.

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.


На заметку! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой.

Стоит ли менять старую алюминиевую проводку или нет?

Если проводка устарела, то ее замену необходимо произвести обязательно. Кабели, которые укладывались 20 и более лет назад, не смогут выдержать нагрузку в современных домах и квартирах.

Это обусловлено использованием более высоких мощностей в результате установки таких бытовых приборов:

  • бойлеры;
  • микроволновые печи;
  • компьютеры;
  • кондиционеры.

Вкратце алгоритм замены проводки выглядит так:

  1. На первом этапе надо подготовиться к проведению электромонтажных работ. Нужно полностью изучить помещение, где будет укладываться проводка. Следует оценить состояние комплектующих элементов и произвести расчет нагрузки на электросеть.
  2. Затем производится составление технической документации, проекта. Выполнение этой задачи рекомендуется доверить квалифицированным специалистам. При ее осуществлении учитываются параметры бытового оборудования и приборов, которые устанавливаются в будущем. Размечаются места для монтажа электроточек, световых устройств.
  3. Производится составление полной сметы, а также закупка материалов, которые потребуются для выполнения задачи. Специалисты советуют приобретать провода с жесткой и цельной жилой. Кабели для розеток выбираются с сечением 2,5 мм2. Для подключения осветительного оборудования укладываются проводники, рассчитанные на 1,5 мм2. Чтобы обеспечить качественную работу мощных приборов, понадобятся кабели с сечением на 4 мм2.
  4. Нельзя забывать о дополнительном оборудовании. Речь идет об автоматических приборах, монтажных коробках, УЗО и других комплектующих элементах.
  5. Следующий этап — укладка кабелей. Если осуществляется закрытый монтаж, то надо выполнить штробление стен. При реализации открытой проводки кабели укладываются в специальных каналах. На данном этапе производится монтаж электротехнического оборудования. Речь идет о переключателях, распределительных коробках, розетках.
  6. Выполняется подключение новой электролинии, надо соединить концы проводников. Прежде чем закрывать электротехнический канал после подсоединения, нужно проверить работу всех устройств. Если тестирование показало неполадки, то сразу от них избавиться проще.

Пользователь Электропроводник 116 наглядно показал процедуру замены проводки в трехкомнатной квартире.

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Термоусадочная трубка для изоляции скрутки или опрессовки

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Надежное соединение проводов опрессовкой

Работаем в следующем порядке.

Первый шаг. Счищаем с проводников изоляционный материал.

Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Как правильно соединить провода

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять

Удачной работы!

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

  1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
  2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
  3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
  4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

  1. Его приходится изолировать.
  2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
  3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
  4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

Если нет опыта работы в этой области, то первоначально следует потренироваться на заранее подготовленных, но при этом не подключенных в систему скрутках.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Смазка

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Читать также: Крепеж для подвесной полки

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.

Особенности подключения разных проводов

Большинство людей, имеющих хоть какое-то отношение к проведению электромонтажных работ, известен факт, касающийся стыка медных и алюминиевых проводов: их соединять не советуется. Впрочем, многие люди об этом знают, однако все равно делают: авось как-нибудь продержится.

В результате получается, что медно-алюминиевая скрутка служит весьма и весьма недолгий век. В случае, когда соединение размещается на открытом воздухе или в комнате, где повышенная влажность, то срок службы подобной пары значительно сокращается.

А ведь ситуации, в которых требуется произвести соединение именно медных и алюминиевых проводов, далеко не редкость. В частности, подобное явление практически стало правилом при проведении ремонтных работ в помещениях с проложенной проводкой из алюминия.

В таких случаях решением проблемы станут специально изготовленные клеммники или соединения болтового типа, через которые и будет осуществляться контакт медного и алюминиевого проводов. За счет применения клеммного или болтового соединения устраняется прямой контакт между двумя металлами. Рассмотрим наиболее популярные варианты таких соединителей, не углубляясь в детали конструкции.

Пожалуй, один из наиболее ранних и протестированных способов – это использования клеммного соединения типа «орешек». Как нетрудно догадаться, причиной названия послужило внешнее сходство формы переходника с орехом.

Конструкция такого соединения представляет собой три пластины, которые зажимают провода между собой. Преимуществом такого вида соединений является отсутствие необходимости разорвать магистраль для установк отходящего провода. Нужно только открутить пару болтов, вложить между пластинами нужный провод, а затем вернуть болты на место. Отходящему проводу предназначено место между средней и третьей пластиной. После установки его на место соединение фактически завершено.

На втором месте по популярности размещаются пружинные клеммы экспресс-соединения. Как следует из названия, их использование предоставляет максимальную быстроту соединения. И в самом деле, для выполнения соединения потребуется лишь зачистить концы медного и алюминиевого проводов, а затем вставить их в отверстия и зафиксировать.

Внутри такого клеммника находится специальная смазка, препятствующая окислению проводов. Следует учесть, что подобные переходники наиболее подходят для цепей освещения или иных участках с небольшой нагрузкой. К примеру, использование его в силовой цепи может вызывать перегрев контакта и его разрыв.

Достаточно широкое применение нашли и клеммные колодки. Выглядит она как планка, на которой находятся клеммники. Для подключения к ней провода требуется выполнить зачистку проводника, а затем зафиксировать его в отверстии с помощью крепежного винта. Соответственно, другой провод вставляется в другое отверстие.

Допустим вариант, при котором провода из меди и алюминия будут соединяться болтовым соединением. Для этого необходимо на болте между проводниками из разных металлов поместить специальную анодированную шайбу, предотвращающую непосредственный контакт материалов.

Следует иметь в виду, что монтажными работами должны заниматься специалисты соответствующего профиля. В дальнейшем следует выполнять регулярную проверку винтовых и болтовых соединений: для провода из алюминия это два раза в год, для медных участков – один раз в 2 года.

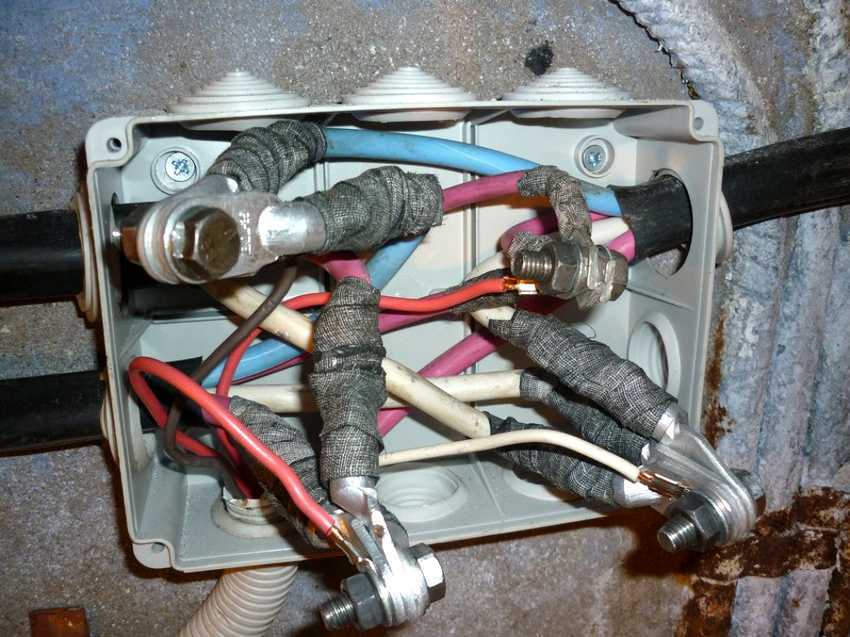

Несколько слов о правилах болтового соединения проводов

Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.

В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.

На заметку! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.

Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.

Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках.

При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания. Наоборот, данный метод поспособствует более плотному обороту вокруг болта.

Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:

  1. Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
  2. Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.

Резьба

Это самый надежный и долговечный способ соединения проводов из разных металлов. В дополнение к этому он еще и вполне доступный для монтажа. К его несомненным плюсам относятся:

  • возможность демонтажа;
  • можно соединять различные (какой угодно толщины и жильности) провода между собой;
  • количество проводов, которое можно таким образом соединить между собой, ограничено лишь длинной объединяющего винта.

Подготовку соединения следует проводить последовательно:

с проводов нужно удалить всю изоляцию, в том числе возможное лаковое покрытие

Длина такой зачистки должна быть не менее 4-кратному диаметру объединяющего винта;
особое внимание надо уделить отсутствию окислений: металл должен быть очищен до блестящего состояния;
используя винт, формируются контактные кольца;
для обеспечения плотного соединения обязательным является использование пружинных шайб;
последовательность соединительного набора такова (начиная от шляпки винта):

  1. пружинная шайба;
  2. обыкновенная шайба;
  3. контактное кольцо первого проводника;
  4. снова обыкновенная шайба;
  5. контактное кольцо второго проводника;
  6. опять обыкновенная шайба;
  7. финальная гайка, которую закручивает до тех пор, пока пружинная шайба полностью не будет прижата к шляпке винта.

Особое внимание нужно уделить тому, чтобы подходящие провода не соприкасались. Винт выполняется из металла (с хромированным покрытием или из нержавеющей стали), поэтому разница электрохимических потенциалов меньше 0,6 мВ

Иногда такие винты изготавливаются и из дюралюминия. Многожильные провода при таком соединении нужно обязательно спаивать воедино, используя олово или его сплав.

Использование зажимовWAGO

Тут ребята нужно разделять на два типа:

Обычно это литой корпус, иногда прозрачный. Внутри у него металлическая планка и две пружины, вы вставляете концы проводов каждый в свою сторону, и пружины не дают им выйти обратно. Соединение прочное, однако не разборное – нет конечно выдрать провода обратно можно, но соединительные способности этой клеммы уже не будут на высоком уровне. Стоимость таких клеммников очень низкая, порядка 5 – 9 рублей за штуку.

Как стало понятно, это практически такой же зажим, однако с небольшим отличием, у него есть два рычажка для фиксации пружины. Если рычажки опущены провода «сидят» плотно вытащить сложно, но стоит их поднять вверх, конец провода легко выходит. Такой зажим можно использовать много кратно. Однако и цена у него в два раза выше, порядка 15 – 20 рублей штука.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта). Вам понадобится выполнить следующее:

Вам понадобится выполнить следующее:

  1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
  2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
  3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
  4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Скрутка

Алюминиевые провода зачастую соединяют между собой при помощи скрутки. Это наиболее простой, но и самый опасный метод соединения проводов между собой.

Последовательность действий при использовании данной технологии будет следующий:

  1. Сначала, с проводов снимают изоляцию приблизительно по 4-5 см с каждой стороны. Удобнее всего здесь применять специальный инструмент, предназначенный именно для этой цели.
  2. Теперь контакты следует обезжирить. Для этого их придется протереть тряпкой, предварительно смоченной в ацетоне.
  3. Наждачной бумагой удаляют оксидную пленку с поверхности металла, то есть зачищают его до получения металлического блеска.
  4. Провода скрещивают друг с другом, после чего одна из жил максимально плотно накручивается на другую при помощи пассатижей.
  5. Второй провод таким же способом накручивается на первый.
  6. Скрутку теперь следует заизолировать при помощи изоляционной ленты. Профессиональные электрики также рекомендуют воспользоваться специальной термоусадочной трубкой или кембриком. С его помощью можно качественно предохранить оголенную область от негативного воздействия внешней среды.

В принципе, технология довольно-таки простая. Надо лишь помнить о том, что жилы требуется оголять минимум на 4-5 см, а скрутку производить не вручную, а только при помощи пассатижей, чтобы провода прилегали к другу максимально близко.

Если этого не сделать, то в результате получится неплотный контакт, из-за чего участок может сильно нагреваться. В свою очередь, такой эффект вызывает короткое замыкание, а в некоторых случаях даже пожар.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
