Разводка электрики в квартире: схемы электропроводки + как провести самому

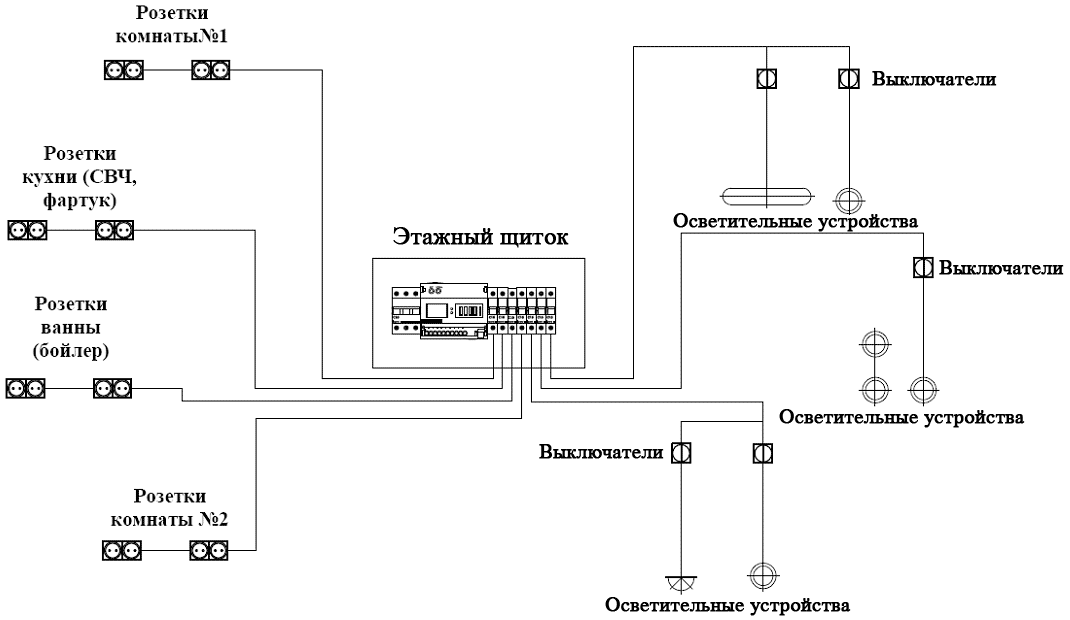

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
Поворот трассы должен осуществляться только под прямым углом.
Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
В каждой комнате должна быть обязательно распределительная коробка.
Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

схема электропроводки в трехкомнатной квартире;
схема электропроводки в однокомнатной квартире.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

Итак:

Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов.

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы.

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Распределительные магистральные линии и групповые линии общедомовой нагрузки выполняются:

1. Проводом ПВ1:

— ПВХ трубах (П.) скрыто — по стоякам в электронишах ;

— ПВХ трубах (П.) открыто — по строительным конструкциям техподполья.

Распределительные сети к квартирным щиткам прокладываются скрыто под слоем штукатурки.

Групповые сети в квартирах прокладываются кабелем марки ВВГ-0,66 скрыто под слоем штукатурки и в пустотах плит перекрытия.

Высота установки от уровня пола:

шкафов управления — 1,8 м (верх);

выключателей — 1,0 м;

штепсельных розеток (в ванной) — 1,0 м;

настенных светильников — 2,2 м;

В соответствии с ГОСТ Р 50571.11-96 в ванных комнатах штепсельные розетки устанавливаются на расстоянии не менее 0,60 м от ванной.

Согласно ПУЭ и ГОСТ Р50571.3-94 в проекте принята система заземления питающей сети TN-S. Все сторонние проводящие части электрооборудования (металлические корпуса электрооборудования, стальные трубы электропроводок, короба сантехнического оборудования и т.д.) подлежат заземлению путем металлического соединения с РЕ проводником питающего кабеля.

Для обеспечения необходимого уровня безопасности предусмотрены следующие мероприятия:

1. прокладка отдельного нулевого защитного проводника в распределительной и групповой сети;

2. использование дифференциальных автоматов на групповых линиях, питающих штепсельные розетки;

3. установка светильников класса защиты II в сантехнических помещениях квартир;

4. устройство системы уравнивания потенциалов;

5. установка светильников класса защиты II в помещениях, высота которых меньше 2,5 м;

Для уравнивания потенциалов используется ящик к ГЗШ, соединенный с внешним контуром повторного защитного заземления стальными проводниками (Ст. 40х4 мм). Шины РЕ всех вводных устройств соединить между собой стальной полосой 40х4 мм.

В техподполье выполнить основную систему уравнивания потенциалов путем присоединеия к внутреннему контору из стальной полосы 4х25 металлических труб отопления. Соединение выполнить гибкой перемычкой из провода ПВ1.

В соответствии с требованиями раздела 7 ПУЭ в ванных комнатах следует выполнить дополнительную систему уравнивания потенциалов, для этого необходимо:

— проложить отдельный защитный проводник ВВГ-1х2,5 мм от квартирного щита до ШДУП (шина дополнительного уравнивания потенциала), установленной в ванной комнате;

— соединить между собой открытые проводящие части (стальные трубы коммуникаций, металлический корпус ванны, полотнцесушитель). Соединение выполнить кабелем марки ВВГ-1х2,5 мм в клеммной коробке ШДУП.

Согласно РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» здание жилого дома отнесено по устройству молниезащиты к III категории.

Молниезащита жилого дома осуществляется с помощью молниеприемной сетки из стального прутка диаметром 8 мм, проложенной от конька по периметру кровли, с шагом сетки не более 12х12м. Узлы сетки должны быть соединены сваркой. Все выступающие над кровлей металлические элементы присоединить к молниеприемной сетке, а выступающие неметаллические конструкции оборудовать молниеприемниками, которые присоединить к молниеприемной сетке. От молниеприемной сетки к заземлителю молниезащиты проложить токоотводы из круглой стали ∅ 10 мм. Опуски выполнить в конструкции облицовки стен которые необходимо соединить с молниеприемной сеткой не реже чем через 25м. Токоотводы вывести до отм.-0,6 м от планировочной отметки земли, края опусков вывести за облицовку для возможности осмотра внешних подключений.

Наружный контур заземления молниезащиты предусматривается совмещенным с контуром повторного заземления нулевого провода питающей сети на вводе и выполняется стальной полосой 40х4 мм, прокладываемой по периметру здания на глубине 0,7 м от планировочной отметки земли на расстоянии 1,0 м от фундамента. В качестве вертикальных электродов принята сталь круглая диаметром 20 мм длиной 5 м.

Полосу необходимо соединить с токоотводами молниезащиты, проложенными в стенах здания, с вертикальными электродами и с ГЗШ. Все соединения выполнять методом сварки.

Все работы по прокладке сетей, монтажу и опробованию оборудования вести с соблюдением действующих норм и правил. Все соединения выполнять методом сварки совместно с монтажными организациями всех специальностей по месту.

4.4
Помощь сайтуКарта сбербанка 4817760233176274Яндекс деньги 410011101320764 Спасибо за помощь!

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Способы разводки

Существует три способа разводки проводки в квартире:

звезда;
шлейф;
комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

https://youtube.com/watch?v=fH1TiXScniw

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Проект электроснабжения квартиры – общие сведения

Я покажу, как читать проект электроснабжения квартиры на примере этого проекта. Начинаем с главной схемы любого проекта, расчетной схемы. На ней можно найти всю информацию о будущей электропроводки квартиры.

Расчетная схема, условно разделена на три части. Две части выделены пунктирными линиями.

Выделенные части это щиты. Один щит это этажный щит с вводной группой для этой квартиры. Второй выделенный сектор, это квартирный щит (ЩК), который, согласно другим планам, устанавливается в квартире, в коридоре, возле входной двери.

Этажный щит

Читаем этажный щит.

Видим, что на вводе электропитания предусмотрен вводной автомат ВН-32 на 63Ампера. Электросчетчик предусмотрен Меркурий 230, на номинальное напряжение 60 Ампер.
Для защиты счетчика со стороны нагрузки предусмотрено установка дифференциального автомата ВАД2, номиналом 25 Ампер, тип С, дифференциальный ток отсечки 100 mA.
Электропитание в квартиру подается медными проводами ПВ сечением 10 мм2. Электропитание пятипроводное : три фазы А,В,С с нейтральным рабочим проводником (N) и защитным проводником PE.

Отмечу, что питание квартиры современное, практически идеальное для монтажа безопасной электропроводки.

Щиток квартирный

Щиток квартирный (ЩК) нужно читать вместе с информацией об электроприемниках квартиры. Вся информация с их названиями, потребляемой мощностью, токами нагрузки размещена в таблице.

Продолжаем читать щиток.

На вводе установлен трехфазный выключатель нагрузки QS1 номиналом 32 Ампера.
Остальные 19 устройств защиты распределены по трем фазам электропитания. QF это автоматы защиты; QFd это дифференциальный автомат защиты. Автомат QF4 трехфазный, о чем говорят три черточки на линии ввода.
Как видим из схемы, электропроводка квартиры разделена на 17 рабочих групп. Два автомата защиты – резерв.
Типы устройств защиты и их номинал указаны в таблице.
Электрические кабели ( их марки и сечения), тоже легко читаются на схеме.

Для полного понимания квартирного щита, смотрим схему сборки щитка квартирного (ЩК).

План сети освещения и план силовой и розеточной сети

На этих схемах, важны пояснения проектировщика. В пояснении указан способ электропроводки, марка кабеля (дублируется с расчетной схемы) и высота розеток от чистового пола.

Схема ДСУП

Отдельно сделана схема дополнительной системы уравнивания потенциалов. Подробно о ДСУП читать отдельную статью: Система ДУП квартиры.

Схема теплых полов

Редко встретишь проект, где теплый пол выделен в отдельный лист проекта. Как видим из схемы теплого пола, он предусмотрен в ванной и на кухне. Для теплого пола выделены две группы: Гр.12 и Гр.17. Питание этих групп идет непосредственно с квартирного щитка.

Итог

Как видите, хорошо сделанный проект электроснабжения квартиры содержит всю информацию необходимую для монтажа электропроводки квартиры.

Ehto.ru

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

Технические условия (ТУ);
Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
Трехлинейная схема. Выполняется для сетей 380В.
Список энергоустановок с описание их мощности.
Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

подробного описания всего оборудования, которое планируется установить;
адреса расположения объекта;
архитектурных особенностей здания;
плана дома с описанием функционального предназначения каждой комнаты;
дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Особенности архитектуры современных новостроек

В последние годы застройщики отдают предпочтение монолитно — каркасной архитектуре со свободной планировкой. При этом, в маркетинговых схемах таких проектов активно используются все возможности по снижению начальной цены объекта.

Низшую ценовую категорию нового жилья – а это достаточно обширный класс квартир – представляют новостройки без отделки, что означает отсутствие внутренней электропроводки и, следовательно, отсутствие проекта электропроводки для внутренних помещений.

Несмотря на нестыковку с гостребованиями, запрещающей сдачу электроустановки в эксплуатацию без электротехнических испытаний, количество сданных домов с квартирами без электропроектов в Москве достаточно велико.

Все проблемы, связанные с отсутствием проекта электрики в новостройке, переложены на новых владельцев, поэтому профессиональная разработка электротехнической документации сегодня — одна из самых востребованных услуг.

Надо сказать, что данное требование не является неожиданным. В рекламе новостройки, как правило, указывается, что низкая цена квадратных метров в новом доме достигается за счёт минимизации его себестоимости и сокращении числа строительных операций. При этом, в большинстве случаев клиент может заказать разработку электропроекта и монтаж электросети силами застройщика

Но на практике проблема осознаётся только тогда, когда для подключения квартиры к сети электроснабжения управляющая компания требует выполнить следующие действия:

разработать электропроект (с привлечением лицензированной организации);
провести лабораторные испытания;
получить согласование в Энергосбыте.

Если для обычных новостроек данное требование ещё можно оспорить, то для негазифицированных домов, где в квартирах нередко используется трёхфазное оборудование, ответ на вопрос, нужен ли проект электропроводки, очевиден – нужен обязательно.

Справедливости ради отметим, что перечисленные требования нельзя квалифицировать как произвол строительных компаний, поскольку понятие «свободная планировка» изначально предполагает возможность оборудовать квартиру в соответствии с потребностями покупателя.

Это может быть как типовой электропроект квартиры в новостройке, с минимальным набором элементов, так и сложный электротехнический комплекс, включающий системы управления тёплыми полами, климатическими комплексами и другим бытовыми оборудованием.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих. Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ. Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так: P=U×I Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт. Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта: Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.
