Как правильно выбрать столб для уличного освещения?

Установка металлических опор

Установка опорных конструкций из металла — вне зависимости от их разновидности — отличается лишь объемом работ и небольшими деталями. В целом же технологический процесс очень похож.

Подготовительные работы

Прежде чем приступать к работе, подготавливают траншею для укладки силового кабеля. Углубление должно иметь квадратное сечение, где сторона будет равна 1 м. Глубина ямы — 80 см или больше (зависит от разновидности устанавливаемого столба).

Далее пробуривают скважину на дне траншеи. Глубина ее определяется типом опоры и должна примерно на 100 мм превышать ее в диаметре.

Дно ямы засыпают слоем песка, смешанного со щебнем. Если используют только песок, его смачивают водой. Такую основу легче утрамбовывать.

Прокладка силового кабеля

Следующий этап — подводка к осветительному прибору силового кабеля. Делается это подземным или наземным способом. Чаще всего кабель подводят под землей. Под него подсыпают прокладку из чистого песка. Сверху укладывают сигнальную ленту. Ее наличие позволит предотвратить случайное повреждение магистрали и поражение электричеством.

Крепление кронштейнов

В нижней части опоры имеется специальное отверстие. Через него заводят силовой кабель, протягивая его затем вверх. Когда эта операция выполнена, вверху опоры закрепляют кронштейны под светильники. Количество рожков на кронштейне подбирают заранее — до начала монтажа. Далее светильники подключают и монтируют в них лампочки.

Монтаж металлических опор

В скважину устанавливают столб, центрируют его, выравнивают по вертикали и закрепляют временными распорками. Правильность установки проверяют при помощи строительного уровня. Заполняют имеющиеся в скважине пустоты бетоном. Когда он полностью высохнет, убирают подпорки. Опорная конструкция для уличного освещения установлена.

Однако прежде чем запустить опору в эксплуатацию, необходимо провести еще ряд работ, в том числе проверить целостность кабеля. Также необходимо создать заземление. Без него систему нельзя считать безопасной в эксплуатации.

Для организации заземления понадобится заземляющий трос. Один его конец прикрепляют к болту (находится в нижней части столба), куда осуществляется ввод силового кабеля. Второй конец фиксируют к заземлительному контуру.

Обратите внимание! Сопротивление контура заземления должно составлять не менее 40 Ом. Наиболее востребованы на сегодняшний день два типа заземлительных систем:

Наиболее востребованы на сегодняшний день два типа заземлительных систем:

1. Трехфазные сети с наглухо заземленными нейтралями. TN-S качественно защищают от удара электрическим током. Такие системы монтируют рядом со школами и многолюдными улицами.
2. Для уличного освещения рекомендуется использовать изолированные проводники с четырьмя жилами сечением 25 мм. Внутри кабеля находится стальная оцинкованная лента, выступающая в качестве заземляющего устройства.

Столбы устанавливают таким образом, чтобы они находились на не слишком сырых участках земли. Дистанция между опорами выбирается так, чтобы осветительные приборы полностью освещали все нужные зоны. При этом светильники не должны отдавать мощные потоки света в окна близлежащих зданий. Следует избегать перехлестов световых потоков от разных светильников. Во-первых, это напрасная трата электричества, во-вторых, на таких участках освещение будет слишком ярким.

Установка фланцевых опор

После установки закладных блоков (фланцевых опор) их центрируют. Делают это с использованием арматуры, забиваемой в стенки траншеи. Далее в отверстия заливают бетон, уплотняемый вибратором. К закладным прикрепляют стойку на болты. Завершается установка креплением кабеля сип к сфг (силовая фланцевая граненая).

Принципы организации уличного освещения

Основной фактор, который согласно СНиП влияет на расстояние между двумя столбами освещения — это пересечение двух соседних конусов света. Осветительный конус — это условный пучок света, который излучается источником, и падает на освещаемую территорию. При расчёте расстояния между опорами два соседних пучка света должны в итоге пересекаться таким образом, чтобы в зоне их действия минимальный уровень освещённости был не ниже установленных требований.

Осветительный конус с увеличением высоты опоры сильнее расширяется, обеспечивая освещение большей площади. Однако, следует учитывать, что одновременно с этим слабеет интенсивность освещение территории. Регулировать все эти параметры можно несколькими способами. В том числе:

• путём подбора мощности и типа осветительных приборов;
• изменением высоты опор;
• добавлением дополнительных источников света на каждую опору;
• подбором оптимального расстояния между двумя соседними опорами.

Кроме того, при расчёте расстояния между столбами освещения на трассах, например, учитывается ряд других, второстепенных факторов:

• высота подвеса фонарей;
• вылет светильника от края дороги;
• ширина дорожного полотна;
• угол наклона лицевой части светильника относительно освещаемой территории;
• конфигурация дороги и особенности организации движения на ней.

Также при определении расстояния между фонарными столбами учитывается их оптимальное соотношение к высоте. Этот параметр сильно зависит от конфигурации расстановки опор, которая может быть шахматной, односторонней и осевой. Шахматный порядок установки опор — это когда каждая следующая располагается на противоположной стороне улицы или дороги. При такой конфигурации оптимальным соотношением пролёта и высоты столба является 7:1.

При одностороннем и осевом расположении опор рекомендуемое соотношение составляет 5:1. Одностороннее расположение — это когда все опоры, световые конусы которых принимаются в расчёт интенсивности освещения, находятся с какой-либо одной стороны дороги. Осевое расположение — это когда опоры устанавливаются на разделительной полосе, а освещённость отдельно рассчитывается для правой и левой стороны дороги.

Требования к опорам уличного освещения

Опоры уличного освещения должны изготавливаться по деталировочным чертежам КМД, на основании чертежей марки КМ, разработанных проектной организацией.
Столбы освещения классифицируются по:

1. материалу — стальные;
2. назначению — несущие;
3. видам соединения — болтовые, сварные;
4. степени заводской готовности — изготовлены на предприятии в виде отправочных элементов (собранные в пакет) и укрупняют на монтаже;
5. виду силового воздействия — воспринимающие постоянные, переменные и эпизодические нагрузки;
6. степени агрессивности: эксплуатируемые в неагресивных, слабоагресивных и среднеагресивных средах;
7. наличия шарнирного устройства — складывающиеся (мобильные) и стационарные;
8. количеству секций — односекционные и многосекционные;
9. форме профиля стойки — круглая и многогранная;
10. виду заделки стоек — установка на фундамент и установка в грунт.

Складывающаяся опора освещения состоит из двух частей: неподвижной и подвижной. Свободное вращение подвижной части относительно неподвижной обеспечивается с помощью шарнирного устройства

Стойка осветительной опоры высотой до 12 метров включительно, состоит из одной секции. В этом случае стойка опоры будет отправной маркой. Стойка опоры высотой более 12 метров состоит из нескольких секций (больше одной). В этом случае отправной маркой будет секция.
Столб освещения должен представлять собой усеченную пирамиду многогранного (шесть и более граней) или круглого сечения, и изготавливаться методом гибки листа с последующей продольной сваркой.
На столбе освещения должно быть предусмотрено место под крепление болта для заземления.
Установка опор под освещение осуществляется по двум схемам:

• стойка крепится с фундаментом через фланцевое соединение;
• стойка устанавливается в заранее подготовленный земляной котлован с последующей заливкой бетоном.

Фундамент опоры уличного освещения должен быть выполнен металлическим, из труб круглого сечения, или железобетонным с закладным комплектом (кондукторная плита с анкерными болтами). В качестве гидроизоляции комлевой части стоек применяется битумный лак БТ 577 ГОСТ 5631 или другой вид покрытия согласованный с заказчиком.Гидроизоляция в комплект поставок опор и фундаментов не входит.

Требования к предельным отклонениям линейных размеров от номинальных, отклонения формы и расположения поверхностей определяется согласно ДБН.2.6-163:2010. Общая кривизна деталей листовых конструкций не должна превышать 0,2% длины. При этом необходимо обеспечить соответствие чертежу размеров болтовых рисок и расположение отверстий по длине. Детали с большей кривизной подлежат дополнительному исправлению. Исправления проката в холодном состоянии должна производиться на вальцах и прессах. Поверхность стали после правки не должна иметь вмятин, забоин и других повреждений.  Отверстия под болты должны образовываться пробивкой, сверлением или пробивкой на меньший диаметр с последующим разсверливанием до проектного диаметра.

Пробивка отверстий в элементах столбов под освещение на проектный диаметр допускается:
1) для опор эксплуатируемых в районах с расчетной температурой минус 40 °С и выше, в элементах из углеродистой и низколегированной стали, толщиной до 20мм; 2) для опор, эксплуатируемых в районах с расчетной температурой ниже минус 40 °С, в элементах из углеродистой стали обыкновенного качества толщиной до 12 мм, из низколегированной стали — до 10 мм. В других случаях образование отверстий в элементах необходимо производить сверлением.

Монтаж: этапы

Последовательность действий при монтаже следующая:

• В первую очередь разрабатывается схема сети освещения. Она должна содержать подробную информацию о материале изготовления, количестве и высоте осветительных приборов, расстоянии между ними, мощности электротока, нагрузке, способе подключения к сети и отключения от неё.
• Далее проводится точная разметка на местности и тщательная подготовка к установочным работам.
• Разрываются траншеи для проводки электрокабеля и производится бурение ям в грунте для установки опор. Глубина ямы зависит от высоты и толщины опорного столба. Её диаметр должен превышать диаметр устанавливаемой опоры на 0,2 метра.
• Установка опоры в яму должна быть произведена с математической точностью строго вертикально грунту. Фиксируется опора бетонированием либо фланцевым способом.
• Электропроводка монтируется воздушным либо подземным способом. Второй вариант наиболее распространен за счет большей безопасности. Глубина прокладки кабеля в парковых и садовых зонах, на территории дачных и жилых комплексов и социально-функциональных объектов не превышает одного метра. Для обеспечения освещения магистралей и технических объектов кабель проводится на глубине до двух метров.
• Установка светильника на опору производится также двумя способами:
  торшерным и с помощью кронштейна.

В первом случае осветительный прибор устанавливается непосредственно на опору, крепление производится с помощью болтов.
Второй способ подразумевает использование соединительной конструкции.

Какой способ установки опоры выбрать?
Установить опору в грунте можно путем бетонирования основания (прямостоечный способ) либо с помощью закладной

части фундамента (фланцевый способ). Выбор зависит от особенностей ландшафта и материала опоры, в первую очередь. Каждый из методов крепления опор имеет свои особенности и преимущества.
Бетонирование – гарантия прочности и надежности опор освещения
Прямостоечные опоры устанавливаются в грунт в заранее подготовленное углубление. Глубина зависит от особенностей почвы, высоты опоры и других её характеристик. Фиксация их происходит за счёт бетонной смеси, которая затвердевает в скорые сроки.

Для обеспечения надежности конструкции следует следить за равномерным заполнением котлована бетоном. Эти работы должны проводиться с помощью спецтехники под контролем специалистов.

Защита осветительных сетей от атмосферных перенапряжений

     В черте городской застройки, где высота домов значительно превышает высоту установки светильников, повреждения осветительных сетей прямыми ударами молний случаются крайне редко. И соответственно защиту от атмосферных перенапряжений не предусматривают.

     На открытых участках и в сельской местности (так же в условиях любой малоэтажной застройки) воздушные сети наружного освещения в некоторых случаях защищают от ударов молний. Для защиты используют специальные защитные аппараты – устройства защиты от импульсных перенапряжений (УЗИП). В некоторых нормативных документах их называют УЗП — устройства защиты от перенапряжений. Широко распространены варисторные устройства, которые при превышении напряжения на нем выше заданного порогового уровня шунтируют защищаемую цепь малым сопротивлением. В первую очередь защите от атмосферных перенапряжений подлежат осветительные сети, расположенные в местах, где существует опасность возникновения пожара. Например, предназначенные для освещения мест хранения легковоспламеняющихся материалов.

     Основные требования к защите воздушных линий передач (включая воздушные осветительные сети), содержатся в ГОСТ Р 50571-4-44-2011 (Раздел 443 и Приложение В) и ПУЭ, издание 7, раздел «Заземление. Защита от перенапряжений» (п.п. 2.4.38…2.4.49). Рекомендации по применению УЗИП содержатся в Техническом циркуляре Ассоциации «Росэлектромонтаж» № 30/2012. Некоторые полезные рекомендации можно найти в инструкции Правила устройства ВЛИ до 1 кВ, но ее действие отменено в 2003 году.

     К сожалению, раздел ПУЭ, посвященный защите воздушных линий напряжением 0.4 кВ от перенапряжений, написан крайне неопределенными расплывчатыми фразами. Например, в п. 2.4.44 есть указание, что защитные аппараты, устанавливаемые на опорах для защиты от грозовых перенапряжений, должны присоединяться к заземлителю отдельным спуском. Здесь, судя по всему, подразумеваются УЗИП. В п. 2.4.46 содержатся требования к заземляющим устройствам, предназначенным для защиты от атмосферных перенапряжений. Но в этом пункте отсутствует прямое указание, что защита обеспечивается подключением УЗИП между проводами и заземлителем. А без подключенного УЗИП между изолированным от опоры фазным проводом и заземлителем, перенапряжение, возникшее на этом проводе, не будет уменьшено до безопасной величины. И, следовательно, возможен пробой изоляции проводов СИП. Вследствие этой неопределенности возникает много разночтений и споров о необходимости применения защиты от перенапряжений в проектах установок наружного освещения.

Второстепенные параметры при монтаже опор

При монтаже столбов под освещение нужно знать не только дистанцию между соседними опорами, но и то, сколько метров должно быть до элементов дорожного и архитектурного значения по всей протяженности улиц, дорожного покрытия и площадей. Поэтому также необходимо учитывать прописанные нормы в регламентирующей документации перед началом планирования размещения осветительных столбов. К этим нормам можно отнести следующие нюансы:

• При установке столбов вдоль дорог магистрального значения расстояние от столба до бордюра не должно быть меньше 1 метра. Для всех остальных дорог эта норма составляет 0,5 метра. Разрешена установка осветительных опор по разделительной полосе, ширина которой не менее 5 метров.
• В тех случаях, когда вдоль дороги отсутствует бордюр, дистанция должна составлять не менее 1,75 метра от опоры до дорожного покрытия.
• Вдоль автомобильных дорог, на которых отсутствует движение крупногабаритных автомобилей, расстояние может составлять 0,3 метра.
• При подводке электрического кабеля к светильникам с помощью воздушной ЛЭП дистанция от столбов до балконов и окон жилых домов не должна быть менее 1 метра.

Влияние высоты и расстояния на количество люкс

Регламентирующей документацией установлены специальные нормы интенсивности и загруженности уличного движения в черте города и на дорогах магистрального значения, составляющие 3 000 человек за один час. При превышении этого параметра средняя освещенность на этом участке должна составлять не менее 20 люкс. При снижении этого показателя до 1 000 человек уровень освещенности допускается до 15 люкс. В районах с проходимостью до 500 человек эти цифры могут равняться 8 пунктам. Что касается мест с дорожными развязками, мостами и городскими площадями, уровень освещенности достигает 25 люкс, а во дворах не менее четырех.

При соблюдении таких требований не всегда получается выполнить необходимое расстояние между столбами, на которых размещены уличные светильники. Ведь смещение опоры может сменить пропорциональность радиусов потока света, а следовательно, придется пересчитать дистанцию пролетов, чтобы те были одинаковыми.

Нормы освещенности улицы

В условиях городской местности высота осветительных столбов должна достигать 20 метров. Перед началом монтажа необходимо удостовериться в наличии специализированной техники и персонала для обслуживания данной линии освещения, а также обосновать с технической и экономической точек зрения необходимость такой высоты опор.

Размеры ям под опоры

Нормативные размеры опорных ям, составляют:

Грунты 1 групп плотности:

• При длине опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,8 метра;
• При длине опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 2,15 метра;

Грунты 2 гр. плотности:

• опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,5 метра;
• опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 1,8 метра;

Грунты 3 гр. плотности:

• опоры 8,5 метров, глубина закапывания опоры (глубина ямы) должна быть 1,35 метра;
• опоры 11 и 12 метров, глубина закапывания опоры (глубина ямы) должна быть 1,6 метра;

Примечание:

• 1 группа – Это грунты песчаные, супесь, влажный суглинок, торфяной грунт, грунты растительного слоя.
• 2 гр. – грунты суглинки, мелко- и средне-гравийные, влажная глина;
• 3 гр. – средние и тяжелые глины, плотные суглинки.
• 4 гр. – грунты с тяжелой глиной, вечномёрзлые и промерзающие грунты.

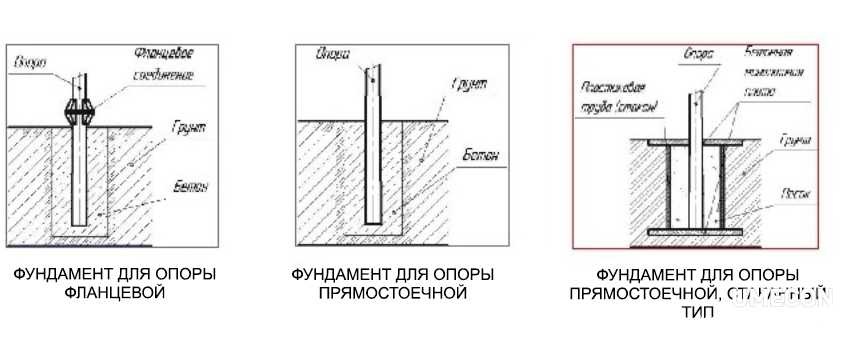

Способы установки опор освещения

Выделяют две технологии монтажа опор освещения:

1. Фланцевая. При монтаже применяют закладной фундамент под опору освещения из железобетона. Этот метод оптимален для легких опор и позволяет грамотно их центрировать.
2. Прямостоечная. Основой для опор служат предварительно пробуренные в грунте отверстия. Фиксацию осуществляют с помощью бетонного раствора. Такая технология дешевле фланцевой.

Рассмотрим установку опор на примере их фиксации к фундаменту с помощью металлических фланцев, приваренных снизу и предусмотренных в базовой комплектации опор. Допустимо применение готовых монолитных блоков, к которым уже приварены шпильки. Основой для блоков предварительно подготовленная песчано-гравийная подушка. Когда опора установлена на фундамент, фланец фиксируется с помощью гаек.

Другая технология устройства фундамента под опоры освещения подразумевает применение бетонного раствора вместо готовых блоков. Работы в данном случае осуществляются в строго выверенной последовательности:

1. В грунте обустраивается отверстие нужных размеров с круглым или прямоугольным сечением. На сыпучих грунтах при монтаже фундамента приходится дополнительно устанавливать опалубку. Она армируется с помощью металлической рамы, к которой приварены анкерные болты.
2. Яма заполняется бетонным раствором. Когда раствор застыл и высох, на что уходит от 2 до 5 дней, монтируется сама опора.

Особенности и правила монтажа опор освещения

Стандартная установка опор освещения производится в четыре этапа:

1. Разметка трассы, электрические столбы располагаются таким образом, чтобы линия работала максимально эффективно и бесперебойно.
2. Бурение скважины под опору с помощью буровых машин. Особенности скважины, её размер и глубина, зависят разновидности опоры освещения, типа грунта на участке.
3. Монтаж опор, в ходе которого используют кран. Опоры выверяют по вертикали, затем закрепляют их основания в ямах. Если планируется подземная прокладка кабеля, она также реализуется на данном этапе.
4. Установка светильников.

При предварительной разработке проекта освещения обязательно учитывают ряд важных критериев: рельеф территории, нормативы ГОСТ и оптимальные требования к уровню освещенности, уровень энергопотребления светильников, оптимальные по сечению и другим габаритам кабельные линии, возможность подключения к действующей ЛЭП и т. д. На подготовительном этапе определяются и со способом установки столба, вариантом прокладки кабеля.

Технология установки зависит и от того, какая это опора – прямостоечная или фланцевая. При вкапывании опоры надежность её фиксации будет зависеть от длины той части опоры, которая расположена под землей, правильность подбора раствора для бетонирования, соблюдения проектной документации, качества используемых материалов.

В ходе монтажа фланцевой опоры, закладной элемент является её составным компонентом. Блок фундамента монтируют непосредственно в котлован на подушку из гравия либо песка, после чего заливают бетон. Опору же фиксируют с помощью фланцевого соединения, что обеспечивает возможность ремонта в будущем. Ведь под воздействием ветра, из-за вибраций земли фланцевые соединения со временем ослабляются, а чтобы это предотвратить, применяют специализированные гайки-коронки.

Среди важных моментов, которые следует учитывать при установке любых видов опор освещения, числятся:

• Для кабельных сетей обязательно предусматривают заземление (от 40 Ом). Оно монтируется на опорном столбе с помощью специального болта. Также проверяют токонесущую линию на предмет целостности изоляции.
• Когда установка закончена, систему начинают тестировать под нагрузками, в разных режимах работы, делая финальные настройки и заполняя необходимую документацию.

Если рассмотреть все типы опор освещения и проанализировать популярность их применения, станет понятно, что наибольшим спросом пользуются металлические модели. Их применяют для создания новых и реконструкции старых систем освещения. Соблюдение же ключевых правил монтажа значительно продлевает срок службы опор, позволяя сэкономить на дальнейшем техническом обслуживании.

Светильники

     Для наружного освещения используют специально предназначенные  для этого светильники. Они должны удовлетворять требованиям ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний» и ГОСТ Р МЭК 60598-2-3-99 «Светильники. Часть 2. Частные требования. Раздел 3. Светильники для освещения улиц и дорог».

     Требования безопасности при эксплуатации светильников наружного освещения содержатся в ГОСТ Р 50571.7.714-2014, который необходимо применять совместно с ГОСТ Р 50571.3-2009.

В настоящее время улицы чаще освещают натриевыми разрядными лампами высокого давления (ДНаТ). Ртутные лампы (ДРЛ) хоть и имеют более высокий индекс цветопередачи по сравнению с натриевыми лампами, но уступают им по энергоэффективности. Для освещения больших площадей, территорий предприятий, дворовых спортивных площадок могут быть использованы металлогалогенные лампы.

     Сейчас проводятся эксперименты по использованию светодиодных источников света для установок наружного освещения.

Классификация опор и критерии для её осуществления

По материалу

В зависимости от используемого в производстве материала, опора освещения бывает:

1. Железобетонной.

Конструкцию формирует арматура и бетон, комбинирование которых обеспечивает нужную прочность. При использовании железобетонных опор освещения заметно снижаются эксплуатационные затраты. Радуют и другие их особенности: стойкость к воздействию огня, ремонтопригодность. Но ввиду большого веса, трудностей при монтаже и демонтаже опоры, сложностей, связанных с её утилизацией, а также из-за высокой вероятности появления поверхностных дефектов применение железобетонных конструкций становится менее интенсивным, предпочтение отдается другим типам уличных опор наружного освещения.

2. Металлической.

Высота металлических опор колеблется в пределах от 3 до 12 метров. Основу составляет оцинкованный металл разной толщины, зачастую от 3 до 6 мм. Востребованность таких опор объясняется простотой монтажа и длительным сроком службы.

3. Композитной.

Представляет собой полый профиль, который имеет конусообразную либо цилиндрическую форму. В основе изделия лежит композиционный материал, что способствует легкости, высокому уровню пассивной безопасности, стойкости к УФ-лучам, коррозии, агрессивным химическим реагентам. Срок службы таких опор достигает 50 лет.

4. Деревянной.

Такую опору уже невозможно увидеть в окрестностях больших и средних дорог, но она все ещё встречается в небольших населенных пунктах. И даже там деревянные опоры постепенно вытесняются металлическими, железобетонными, композитными из-за того, что они гниют и попросту не выдерживают порывов ветра, механических нагрузок.

По способу установки

Монтаж зависит от типа опоры, он должен осуществляться уже после того, как специалисты закончили геодезическую разбивку осей электрической трассы. Современные металлические опоры освещения устанавливают двумя способами:

• С обустройством железобетонного основания.
• Непосредственно в отверстие, которое пробурено в грунте, с последующей фиксацией бетонным раствором.

По конструкции и форме

В зависимости от конструкции, опоры бывают:

• решетчатыми;
• трубчатыми;
• конусообразными;
• многогранными.

Форму конструкции учитывают при подборе опоры освещения под конкретные эксплуатационные условия.

По сфере применения

Назначение столбов и опор освещения обуславливается сферой их применения и зависит от того, с какой частотой они используются, постоянно или же временно, в промышленных целях либо в качестве декора.

По способу прокладки кабеля

• Опоры для подземной прокладки кабеля.
• Опоры для воздушной прокладки кабеля.

При подземной прокладке участок обязательно размечают в соответствии с проектом. Далее роют траншею глубиной от 0,4 до 1,25 м. Затем устанавливают трубы, которые будут защищать кабель от механического повреждения. Подстилающий слой присыпают небольшим количеством песка, после чего поливают и утрамбовывают. На финальном этапе, когда фундамент уже залит, кабельные линии прозванивают, чтобы убедиться в их целостности.

Проложить же кабель по воздуху намного проще. Его просто натягивают между опорами и фиксируют с помощью подвесов.

Виды опор освещения

При покупке опор освещения многие потребители обычно сталкиваются с проблемой выбора. Ведь у каждого типа имеются свои особенности, о которых знают не многие.

По материалу изготовления

Опоры уличного освещения можно разделить на две основных группы, в зависимости от материала, из которого они изготовлены.

  Опоры освещения металлические – самая распространенная конструкция. Обычно для их изготовления применяются чугун, алюминий и сталь особой обработки, придающей материалу особые свойства. Такой тип опор отличается высокой устойчивостью к температурным и влажностным колебаниями, а также легко сопротивляется даже самым сильным ветрам. Но сегодня наибольшей популярностью пользуются алюминиевые опоры освещения, отличающиеся легкостью, долгим сроком эксплуатации и высокой износостойкостью. Особо хочется отметить их эластичность и гибкость, позволяющую снизить уровень повреждения автомобиля при столкновении с ними транспорта. Оцинкованные опоры освещения отличаются тем, что на их поверхности практически не образуются сколы, а сами опоры не подвергаются деформированию.
 Опоры освещения железобетонные не так распространены, как металлические. Это связано с тем, что они подвержены влиянию большинства агрессивных сред. Чтобы хоть как-то увеличить надежность, производителям приходится делать их более массивными, что значительно увеличивает вес конструкции и затрудняет монтаж.

По предназначению

В зависимости от предназначения опоры наружного освещения разделяют на несколько типов:

• Уличные. В основном используются для освещения пешеходных зон и обладают универсальным дизайном, позволяющим вписаться в любой пейзаж.
• Декоративные. Отличаются разнообразием стилей, оригинальным внешним видом и богатой цветовой гаммой. Такие опоры можно подобрать под любой стиль местности.
• Парковые. Специально подобранная высота делает их незаменимыми для детских площадок и зон отдыха. Они позволяют достичь хорошей освещенности, но при этом не раздражают глаза.
• Магистральные. Усиленные конструкции, отличающиеся высокой прочностью.
• Специальные. Предназначены для освещения особых объектов, например стадионов.

По высоте

Для освещения большой площади лучше использовать мачты освещения, высота которых подбирается в зависимости от целевого назначения конструкции. Ствол обычно выполняется в виде трубчатой, круглой или граненой конической опоры. На современном рынке представлены два вида мачт:

• С мобильной короной. У таких конструкций специальный оголовок опускается с помощью лебедки, что значительно облегчает обслуживание.
• Со стационарной короной. Такие мачты обязательно оснащаются лестницей или автогидроподъемником. Основным преимуществом этих конструкций выступает возможность одновременной установки большого числа осветительных приборов.

Разновидности и материал опор

В качестве основной опорной конструкции для приборов уличного освещения используются столбы. В течение многих лет их изготовляли из стали, дерева, бетона, железа и железобетона, что объяснялось надежностью и прочностью этих материалов. Подобные опоры устанавливались в разных точках населенного пункта, включая:

1. Тротуары улиц и пешеходные дорожки.
2. Автомобильные трассы или магистральные дороги.
3. Участки возле государственных учреждений.
4. Автозаправочные станции.
5. Стоянки автомобилей.

В зависимости от материала изготовления столбы могут обладать разным весом и характеристиками.

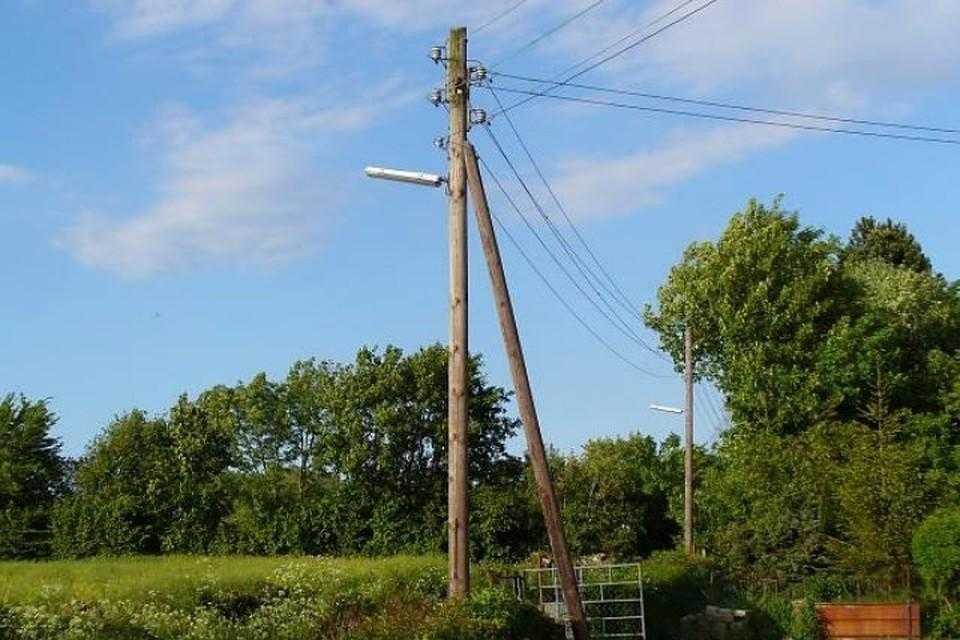

Конструкции из дерева и бетона

Уличные столбы освещения на основе дерева и бетона пользуются большим спросом и применяются в разных странах. В зависимости от типа конструкции выделяют такие разновидности столбов:

• промежуточные;
• угловые с подкосом;
• угловые с оттяжкой;
• анкерные.

К преимуществам моделей из дерева следует отнести:

1. Небольшой вес. 10-метровый столб с пропиткой может весить 300 кг, поэтому он гораздо легче изделий из других материалов. За счет этой особенности затраты на транспортировку опоры сокращаются, ее можно погрузить в вагон или машину и доставить на место монтажа.
2. Отсутствие сложностей установки. Выполнить монтаж опоры из дерева может несколько человек, без применения специальной техники. Для этого используют трос или канат, а также вспомогательные устройства.
3. Способность дерева выдерживать большие нагрузки. Деревянные опоры не боятся изгибов и сохраняют прочность при интенсивном воздействии.
4. Диэлектрические характеристики. В отличие от металла, древесина не передает электрический ток на землю в случае короткого замыкания. Это исключает необходимость покупки и установки изоляционных систем.
5. Доступная стоимость. Опоры из дерева стоят от 2 до 6 тыс. рублей.

К минусам деревянных столбов относят уязвимость к гниению и вероятность повреждения в случае появления кромки льда на проводах. Чтобы укрепить опору, вокруг нее делается бетонная опалубка.

Металлические и железобетонные изделия

Еще для обустройства систем уличного света используются металлические и железобетонные опоры освещения. При этом вторые характеризуются следующими плюсами:

1. Устойчивость к коррозийным процессам. Это свойство характерно для железобетонных изделий, т.к. металл остается уязвимым к коррозии.
2. Высокая прочность. Осветительный столб из железобетона намного прочнее металлического, что делает его востребованными для агрессивных условий эксплуатации.
3. Железобетон считается диэлектриком, который полностью поглощает любой ток и изолирует его от окружающей среды.

Металлические оцинкованные модели создаются на основе листа толщиной 3-4 мм и обладают конической граненой формой. Высота конструкции может варьироваться от 3 до 12 м, хотя существуют и специализированные опоры, высотой до 24 м.

Стальные опоры освещения поставляются с кронштейнами для монтажа осветительных приборов. В зависимости от специфики системы разрабатывается целая гамма металлических кронштейнов.
