Лобзиковый станок

Советы по безопасности

При работе с лобзиковым станком следует придерживаться следующих правил:

• не подносить руки к движущейся пилке;
• не пытаться остановить пилку или рычаг руками;
• смену режущего органа производить только при остановленном лобзике;
• не прилагать больших усилий при подаче заготовки на режущий орган;
• не работать с заготовками слишком большой толщины.

Кроме того, следует помнить о правилах противопожарной безопасности и всегда по окончании работ вынимать вилку инструмента из розетки.

Самостоятельное изготовление лобзикового станка не представляет принципиальной сложности, однако, необходимость в нем есть не у каждого мастера. Как правило, такие приспособления используются людьми, выполняющими большой объем работ и нуждающихся в создании для этого оптимальных условий. Особенности конструкции станка каждый выбирает по собственным соображениям и предпочтениям, доступных вариантов существует много. Качество и безопасность изделия напрямую зависит от степени тщательности и аккуратности сборки.

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см.

По конструкции лобзиковые аппараты делятся на:

• Имеющие нижний суппорт.
• Устройства с двойным суппортом.
• Пилы с подвеской.
• С упорами и градусной шкалой.
• Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

https://youtube.com/watch?v=hsoU59PkDr8

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего

Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.

Как выбрать лобзиковый станок?

Большинство при покупке данного устройства обращает внимание на мощность привода, но помимо этого показателя существуют и другие важные нюансы. Решая, какой лобзиковый станок лучше взять для дома, советуем посмотреть следующий список критериев:

1. При обработке разных материалов лучше иметь оборудование с переключателем частоты движения пилки (400-2250 движений в минуту).
2. Сразу прикиньте толщину разрезаемых заготовок, она может варьироваться 18-50 мм.
3. Желательно для дома покупать лобзиковые станки мощностью от 150-200 Вт.
4. Поворотный стол разрешает резать листы под наклоном.
5. Настройка высоты стола помогает продлить срок эксплуатации пилки, используя помимо центральной части и периферийные участки инструмента.
6. Наличие дополнительных опций (подсветки, гибкого вала, прижимных устройств, компрессора) делает работу комфортнее и легче.
7. Вид фиксации инструмента – профессиональные станки имеют быстрозажимный крепеж и вариант установки для безштифтовых пилок.
8. Чем тяжелее станина, тем она устойчивее и ниже вибрация.

Пилки для лобзикового станка

Простой с виду инструмент имеет несколько разновидностей. Существуют нюансы, влияющие на скорость, качество резки и долговечность. Рассмотрим пилки, которыми может оснащаться домашний настольный лобзиковый станок:

1. Штифтовые пилки – менее прихотливые, легко устанавливаются, рекомендуются для простой работы.
2. Безштифтовые пилки – хуже фиксировать в зажимном узле, но их легче продевать в тонкие прорези при работе со сложными узорами.
3. По форме зубьев – со сдвоенными зубьями, с обратным зубом, корончатые, с пропущенным зубом, спиральные, стандартные. Для простого пила берут стандартное полотно, корончатые зубья подходят для реза плотного материала, спиральные – для выполнения плавных и филигранных изгибов.
4. Количество зубов на дюйм (TPI). Инструмент с меньшим числом TPI режет медленнее, но обеспечивает лучшее качество раскроя и гладкую линию среза.

Лучшие модели

Ассортимент лобзиковых станков довольно широк. Далее — несколько популярных моделей на российском рынке.

Proxxon DSH

Станок предназначен для работы с древесиной, пластиком, металлом. Станина изготовлена из чугуна. Возможно использовать пилки со штифтовым креплением и плоским зажимом. Цена: от 24270 руб.

Технические характеристики:

• масса — 20 кг;
• рабочий стол — литой алюминий;
• размер столешницы — 36х18 см;
• угол наклона стола — 45°;
• максимальная длина пила — 400 мм;
• толщина заготовки — до 50 мм;
• пильный просвет — 400 мм;
• амплитуда перемещения пилки — 19 мм;
• количество скоростей — 2 (900 и 1400 ходов/мин);
• дополнительно: система обдува, пылеотвод, регулировка наклона и частоты хода.

Einhell TC-SS 405 E

Станок предназначен для работы со многими материалами — древесиной, пластиком, гипсом и другими. Наклон рабочего стола регулируется. Встроен адаптер для подсоединения пылесоса. Устройства сдува удаляет образующиеся стружки перед пилкой. Пильный диск защищен прозрачным экраном, что повышает безопасность работы с материалами. Цена: от 7500 руб.

Технические характеристики:

• рабочие материалы — древесина, плексигласс, гипс, алюминий, стекло;
• основание — литое, антивибрационное;
• масса — 12,5 кг;
• размер столешницы — 408х250 мм;
• угол наклона стола — 45°;
• толщина заготовки — до 52 мм, под наклоном — до 2,5 см;
• пильный просвет — 406 мм;
• длина хода пилки — 14 мм;
• количество скоростей — 1;
• дополнительно: система обдува, защитный экран, пылеотвод, регулировка наклона стола и частоты хода.

Это достойный станок для хобби. Если же немного доработать оборудование и использовать с небольшими нагрузками, то можно применять и для небольшого бизнеса.

Кратон WMSS-11-02

Это один из самых лучших хоббийных станков в бюджетном сегменте. В нем уже имеется регулировка оборотов, что расширяет перечень материалов, подлежащих обработке. Один из плюсов состоит в том, что двигатель почти не нагревается. Использовать его можно даже в небольшой квартире. Цена — от 6400 руб.

Технические характеристики:

• масса — 17 кг;
• размер столешницы — 200х365 мм;
• угол наклона стола — 45°;
• максимальная длина пила — 330 мм;
• толщина заготовки — до 40 мм;
• количество скоростей — 1 (1400 ходов/мин);
• дополнительно — защитный экран, сдув опилок.

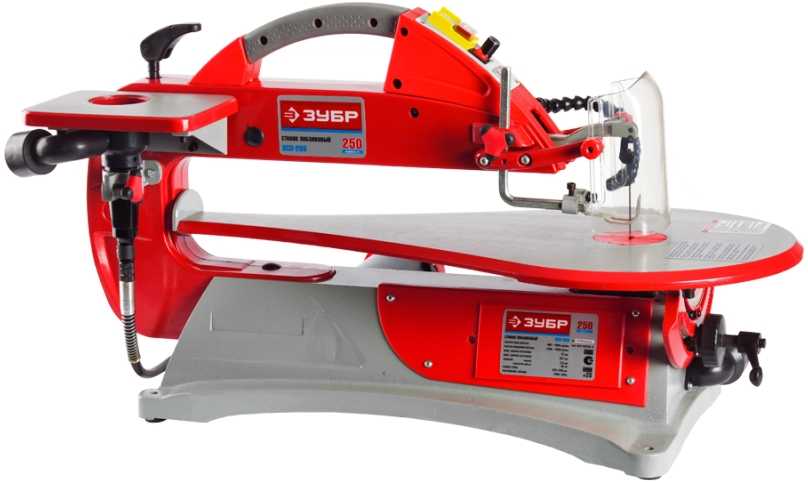

ЗУБР ЗСЛ-90

Одна из самых доступных моделей на рынке российско-китайского производства подойдет в домашнюю мастерскую для работы с древесиной, пластиком, тонким алюминием, фанерой.

Технические характеристики:

• масса — 14,7 кг;
• размер столешницы — 375х250 мм;
• угол наклона стола — 45°;
• максимальная длина пила — 410 мм;
• толщина заготовки — до 40 мм;
• количество скоростей — 1 (1450 ходов/мин);
• дополнительно — защитный экран, сдув опилок, пылеотвод, регулировка наклона.

Мнение эксперта
Левин Дмитрий Константинович

Точному распилу заготовок в этой модели мешает вибрация. Чтобы устранить недостаток, рекомендуется отрегулировать положение маховика. Для этого нужно ослабить винт крепления, расположить деталь без натяжения и закрутить винт. Такое вмешательство помогает в 98% случаев.

JET JSS-16

Станок можно использовать в домашней и ремесленной мастерской, художественном ателье. Оборудование показывает стабильный угол реза. Из преимуществ — бесступенчатая регулировка скорости, возможность установки обычных пилок. Цена — от 11000 руб.

Технические характеристики:

• масса — 15 кг;
• материал — древесина;
• размер столешницы — 410х253мм;
• угол наклона стола — 45°;
• максимальная длина пила — 406 мм;
• длина хода пилки — 15 мм;
• толщина заготовки — до 50 мм;
• количество скоростей — 1 (1600 ходов/мин);
• дополнительно — регулировка частоты хода, наклона рабочего стола, степени натяжения полотна, пылеотвод, обдув, защитный экран.

Для домашней мастерской, как утверждают опытные мастера, достаточно будет простого оборудования типа Кратон, Зубр. Если же оборудование покупают для бизнеса, то стоит задуматься о более продуктивном и точном оборудовании — например, выбрать что-нибудь из модельного ряда Proxxon.

Рейтинг ТОП-6 и обзор лучших моделей стационарных лобзиков: как выбрать оптимальный, преимущества и недостатки, их классификация, советы по правильному подбору пилки
Как выбрать лучший Фуговально-рейсмусовый станок: что это такое, конструкция, классификация, разновидности, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать поворотное стусло с ножовкой: на что обратить внимание перед покупкой, важные характеристики, обзор 5 лучших комплектов, их преимущества и недостатки, особенности конструкции и правила использования
Как выбрать лучший аккумуляторный лобзик: особенности устройства инструмента с АКБ, какие характеристики важны, обзор 7 популярных моделей, их плюсы и минусы

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Как пользоваться лобзиковым станком?

Выполнение реза на таком оборудовании – занятия несложное и безопасное, если придерживаться инструкции. В противном случае можно деформировать полотно, испортить заготовки или пораниться. Чтобы выпиливание на лобзиковом станке получилось качественным, придерживаемся следующих правил:

1. Нельзя пальцы держать на одной линии с режущим полотном.
2. В момент выхода пилы из материала большие пальцы отведите в сторону от кромки.
3. Детали подавайте обеими руками.
4. Осуществляйте рез без сильного нажима.
5. При затуплении вовремя меняйте полотно.
6. При надломе пилки или выскакивании инструмента из пазов нужно выключить станок и до остановки оборудования отойти в сторону.
7. При желании выпилить отверстие или паз внутри заготовки следует вначале просверлить отверстие по размеру пилки. Выключаем лобзиковый станок, полотно снимаем, выставляем деталь на столе, и пропускаем режущий инструмент через отверстие.
8. Для выпиливания скосов стол выставляется под требуемым углом.
9. Для выполнения длинного прямого пропила лучше зафиксировать на столе струбциной временный упор.

Как сделать станок из ручного лобзика?

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.

Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.

Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:

Подготовительный этап

Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.

Режущий орган станка — более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.

Здесь порядок действий ничем не лимитирован — некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.

Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:

Рисунок 3 – Чертеж лобзикового станка

• болгарка;
• электродрель с набором сверл;
• шуруповерт;
• сварочный инвертор с электродами;
• куски ДСП или многослойной фанеры для рабочего стола и станины;
• соединительные уголки;
• крепежные элементы (саморезы или болты с гайками).

Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.

Создание заготовок

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).

Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.

Рисунок 5 – Коромысло лобзикового станка

Вторым действием станет изготовление коромысла. Для него понадобится два элемента:

• стойка;
• подвижный рычаг.

Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.

Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.

Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.

Оптимальный вариант — в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.

Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.

Сборка

Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:

1. Соединить рабочий стол и станину.
2. Установить лобзик.
3. Закрепить болтами стойку.
4. Установить рычаг.
5. Присоединить натяжную пружину и закрепить с обеих сторон.

Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.

Популярные модели лобзиковых станков

1. Scheppach Deco Flex
2. Einhell TC-SS 405 E
3. ЗУБР ЗСЛ-90
4. JET JWSS-22B
5. Pegas / Excalibur

Scheppach Deco Flex. Станок дает возможность выполнять самые сложные криволинейные, прямолинейные и фигурные пропилы в древесине и других материалах. К особенностям устройства следует отнести возможность регулировать скорость движения пилы в диапазоне от 550 до 1650 ходов/минуту.

Scheppach Deco Flex

Модель комплектуется экономичным двигателем на 90 ватт, мощности которого достаточно для проведения работ в заготовке толщиной 50 мм, при ширине в 405 миллиметров. Комфорт и безопасность оператора обеспечиваются мощной подсветкой рабочей зоны, наличием антивибрационной системы и прозрачного защитного кожуха. В своих отзывах владельцы агрегата упоминают наличие патрубка для подключения пылесоса и возможность быстрой замены пильных полотен.

Einhell TC-SS 405 E

Einhell TC-SS 405 E. Станок предназначен для сложных и точных работ по таким материалам как дерево, пластик, гипс, плексиглас и алюминий. Инструмент приводится в движение двигателем на 120 ватт, мощности которого хватает для работы с заготовками, толщиной до 50 миллиметров. Стол можно настроить для выпиливания под углом +/- 45, он имеет блок электронного управления частоты хода пилы, антивибрационную систему, адаптирован для подключения пылесоса.

ЗУБР ЗСЛ-90

ЗУБР ЗСЛ-90. К преимуществам этого инструмента можно отнести его компактность, небольшой вес и качественную сборку (по утверждениям производителя инструмент собирается на Тайване). Устройство приводится в движение однофазным 90-ваттным двигателем, мощность которого позволяет производить различные формы косого, фигурного и криволинейного пиления. Хорошее качество обработки материала обеспечивается высокой скоростью движения полотна, для удобства оператора стол имеет механизм наклона в диапазоне от -45 до + 45. Предусмотрел производитель и наличие прозрачного защитного кожуха, и возможность подключения бытового пылесоса для очистки рабочей зоны во время работы.

JET JWSS-22B

JET JWSS-22B. Четвертое место в нашем рейтинге мы отвели профессиональному лобзиковому станку от известного швейцарского производителя. Единственным недостатком этого устройства является его достаточно высокая цена – около 1 200 долларов США, впрочем, как утверждают в своих отзывах владельцы станка – он свою стоимость отрабатывает до цента. Агрегат приводится в движение электродвигателем на 90 ватт, мощности которого достаточно для обработки заготовки, толщиной до 45 миллиметров.

Лобзиковый станок Jet JWSS-22B

Производитель позаботился о наличии механизма регулировки наклона пильного полотна и рабочего стола в диапазоне +/- 45, также лобзиковый станок оборудован системой маятникового хода и регулируемым патрубком для сдува пыли. При своих высоких эксплуатационных характеристиках модель JET JWSS-22B отличается внушительным весом – 31 килограмм, что еще раз подтверждает профессиональный статус лобзикового станка.

Pegas / Excalibur

Pegas / Excalibur. Еще один профессиональный стационарный лобзиковый станок от швейцарской компании Pegas. Устройство отличается высоким качеством сборки, отличной производительностью и наличием всех современных систем, обеспечивающим точную и чистую обработку поверхности заготовки. Агрегат оснащен мощным двигателем на 320 ватт, который без труда справляется с пропилами в древесине, толщиной до 500 миллиметров. В отличие от более дешевых моделей, на этом лобзиковом станке наклоняется не стол, а пильный механизм, что улучшает точность обработки материала.

В своих отзывах владельцы станка отмечают качественный механизм бесключевой замены пильного полотна, возможность подключения к профессиональному пылесосу, а также наличие удобного защитного кожуха, который предотвращает попадание пыли и стружки в глаза оператору.

Характеристики

Основными характеристиками стационарного электролобзика являются определенные параметры, которые определяют радиус его возможностей и его эффективность.

Мощность

Мощность двигателя лобзика – наиболее важный параметр, от которого зависит работа этого инструмента. Мощность напрямую влияет на функциональную способность станка распиливать материал: лобзики с более мощными двигателями способны распилить наиболее плотный и толстый материал.

Глубина пропила

Это другой важный параметр. Он устанавливает наибольшую толщину материала, которую способен распилить лобзик. Чаще всего глубина пропила для деталей из дерева составляет 5 см. Такой показатель толщины объясняется особенностью конструкции рамки настольного лобзика, которая не дает возможности обрабатывать более толстые заготовки.

Число ходов

Скорость распила и его точность напрямую зависят от этой характеристики. Большое число ходов пилы в минуту (то есть возвратно-поступательных движений) позволяет делать распил без сколов древесины. Линия распила при этом получается очень ровной. Средний показатель этой характеристики – 1500 ходов в минуту. Этого показателя вполне достаточно для образования чистой и ровной линии, если использовать пильные полотна с двойным пропущенным зубцом. При использовании лобзика для художественного и наиболее качественного выпиливания изделий потребуется станок с более высокой частотой хода пильного полотна — до 3000.

Размеры рабочего стола

Размеры рабочей поверхности влияют на удобство при выполнении работы с крупногабаритными деталями. Большая поверхность рабочего стола делает эту работу более легкой и удобной. Бюджетные варианты стационарных лобзиков имеют размеры: длина — 350 м, ширина — 250 мм. Чем больше эти размеры, тем заготовки больших размеров можно обрабатывать.

Дополнительные функции

Расширить функциональные возможности электролобзика позволяют специальные приспособления и устройства. Это делает прибор универсальным, повышает эффективность его работы. Настольные лобзики часто дополняют такими элементами: педаль, подсветка, механизм для наклона рабочей поверхности, устройство для сбора пыли и гравер.

Часто лобзиковые станки оснащены устройством регулировки оборотов. Эта дополнительная функция делает возможным установку необходимой частоты хода пилки в минуту. При обработке древесных материалов устанавливается максимальная скорость, при средней обрабатываются детали из ПВХ, а для металла необходима минимальная скорость, продлевающая срок службы пильного полотна.

Часто необходимо распилить деталь под нужным углом. Помогает в этом регулировка наклона рабочего стола. Профессиональные приборы предусматривают установку наклона в двух направлениях и возможность распиливания даже на 45 градусов. У бюджетных вариантов установка рабочего полотна осуществляется только в одном направлении.

Подсветка создает дополнительное освещение при работе, намного облегчая ее процесс. Пылеотводы предназначены для удаления опилок и других древесных отходов, образующихся во время работы. Гравер или гибкий вал намного расширяет функциональные возможности лобзика: с его помощью можно выполнять такие виды работ, как: сверление, шлифование, полирование.

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для  соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!
