Монтаж светодиодной ленты своими руками

Как изготовить светодиодную ленту своими руками

Копию LED-полосы фабричного производства изготовить в домашних условиях очень трудно. Она представляет собой печатную плату на гибкой основе, на которой смонтированы светодиоды и резисторы серии SMD. В домашних условиях эти материалы можно заменить текстолитовой полоской и обычными светодиодами и сопротивлениями, на ножках.

Необходимые инструменты и материалы

Для самостоятельного изготовления светодиодной ленты необходимы следующие инструменты:

ножницы или резак для отрезания текстолитовой полосы;
шило или тонкое сверло, соответствующее толщине ножек светодиодов и резисторов;
паяльник с припоем и канифолью;
строительный фен для прогрева термоусадочной трубки.

Кроме инструментов, необходимы следующие материалы:

Светодиоды. Количество зависит от напряжения, необходимого для работы каждого из светодиодов, напряжения питания – 12 В или 24 В, и желаемой яркости. Самодельная полоса подключается также к батарейке или USB. При изготовлении RGB-ленты диоды нужны разных цветов – красные, зеленые и синие.
Резисторы. Они необходимы для ограничения тока, протекающего через светодиоды.
Полоса гетинакса или текстолита толщиной 0,5 – 1 мм. При наличии фольгированного гетинакса можно изготовить печатную плату.
Отрезки провода для монтажа схемы. Сечение может быть любым, но не более 0,35 мм2, иначе они будут слишком жесткими.
Полоска, вырезанная из непрозрачной пластиковой бутылки или другой тонкой пластмассы. Размеры этой полосы совпадают с размерами текстолитовой полоски.
Прозрачная термоусадочная трубка. Диаметр должен позволять надеть ее на готовую полосу, а длина на 30 мм больше ее.

Процесс изготовления

Изготовление самодельной светодиодной полоски состоит из нескольких этапов:

Составление принципиальной схемы. У каждого светодиода есть номинальное напряжение и ток. Исходя из этого, они соединяются группами последовательно с токоограничивающим резистором. Его номинал и мощность можно рассчитать по закону Ома или воспользоваться одним из онлайн-калькуляторов.
Отрезается текстолитовая полоска. Длина и ширина полоски должны позволять разместить на ней все элементы схемы.
Шилом или тонким сверлом сверлятся отверстия для монтажа деталей. Светодиоды размещаются в ряд, на одинаковом расстоянии друг от друга, а резисторы между ними, сбоку или с обратной стороны полосы, в зависимости от местных условий. Для изготовления RGB-полоски светодиоды располагаются с чередованием цвета.
В просверленные отверстия вставляются элементы полосы.
Отрезками провода с помощью паяльника соединяются все элементы согласно схеме.
Припаиваются провода для подключения.
Для придания конструкции более эстетичного внешнего вида полосы со светодиодами и вырезанная полоса из бутылки помещаются в прозрачную термоусадочную трубку. Полоса из бутылки размещается с задней стороны полоски со светодиодами.
Термоусадочная трубка прогревается феном для стягивания всех деталей в одно целое. Для использования конструкции в воде, например, в аквариуме, ее концы герметизируют силиконовым герметиком. Это делает конструкцию водонепроницаемой.

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

RGB – красное, зеленое, синее;
RGBW – 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

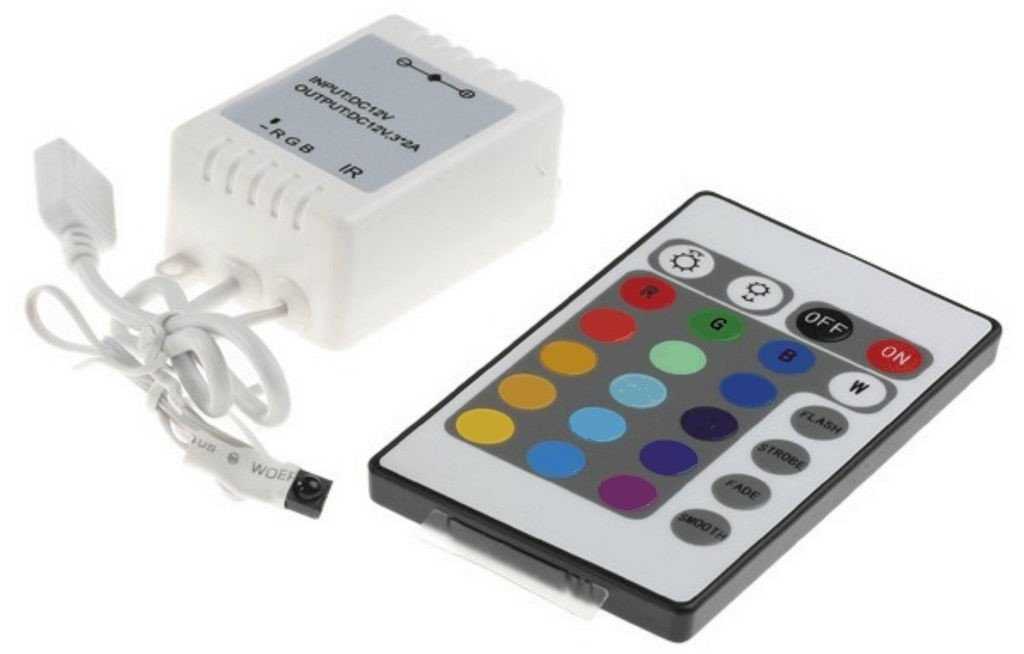

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Устройство и схемы подключения подсветки

Схема подключения включает:

Блок питания;
блок интеллектуального управления с датчиком;
светоизлучающие элементы.

В качестве датчиков можно использовать:

Акустическое реле;
датчик движения;
ультразвуковой дальномер.

Силовая часть схемы

Блок питания подбираем исходя из суммарной мощности осветительных приборов. В расчете нет ничего сложного.

Управление через акустическое реле

Акустическое реле – схема, реагирующая на громкий звук, например, хлопок. Такой переключатель можно собрать даже без применения микроконтроллера.

Управление крайне простое. Первый хлопок включает подсветку, второй – отключает. Существенный недостаток таких схем – чувствительность к любому громкому звуку.

Управление с помощью датчика движения

Датчик движения, исходя из его названия, реагирует на любой движущийся объект в зоне действия элемента. Внутри фабричного датчика уже встроено реле, которое может управлять нагрузкой. Подключение очень простое, но обеспечивает лишь два режима – включено/выключено. Кроме того, такие датчики реагирую даже на домашних животных, так что если в доме есть кошка или собака ночная иллюминация обеспечена.

Управление через ультразвуковой дальномер

Этот миниатюрный датчик является эхолокатором. Он не только способен определить, когда вы подойдёте к лестнице, но и на какой ступеньке на данный момент вы находитесь, что позволит включать подсветку только на определённом участке.

Контроллер управления такой системе построен на микрочипе в который записан алгоритм работы всей системы.

Дизайн

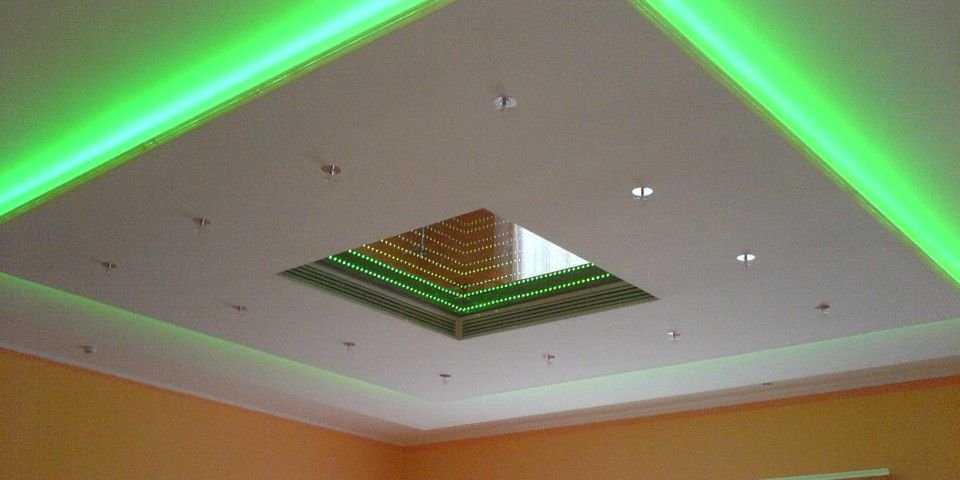

Декорирование потолка с помощью светодиодной ленты разнообразно. Оно зависит от творческих способностей, особенностей конструкции потолка, наличия выступов, узоров и типа светильников. Световая лента может располагаться по периметру потолка, быть элементом декорирования многоуровневых конструкций. Вариантов ее расположения существует немало, в каждом случае она создает индивидуальный эффект.

Особенно интересно смотрится подсветка потолка светодиодной лентой, участвуя в акцентировании выступов конструкций. Например, красивым будет подсвечивание второго уровня с комбинацией ленты и центрального светильника. При этом стараются подобрать подсветку таким образом, чтобы ее оттенок совпадал по температуре с центральным светом.

Красиво смотрится подсветка фигурных линий определенной части потолочной композиции. Это может быть однотонное покрытие либо конструкция натяжного потолка с фотопечатью. Использование диодной ленты по периметру рисунка придает изображению объем и особенный эффект. Освещение небольших принтов меняет их восприятие, оно является инструментом добавления в интерьер нужного настроения. Такое освещение делает потолок визуально шире и легче, даже если конструкция состоит из нескольких уровней.

Имеет значение и фактура потолочного покрытия

Например, светодиодное ленточное освещение отражается в глянцевом полотне, визуально добавляя пространству свет, что особенно важно для комнат, окна которых выходят на северную сторону, и пространств с маленькими оконными проемами. Направление диодов вверх создает мягкий свет, крепление к боковой стороне ниши обеспечивает направленный поток и эффект «парящего потолка»

Установка ленты между материалом покрытия и основанием создает иллюзию свечения изнутри. Сложным приемом является создание дизайнерской подсветки посредством ленты внутри натяжного потолка. Нередко для таких систем используют дополнительные нити с источником свечения на концах волокон.

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

светодиодная лента длиной 5 м;
диммер с пультом дистанционного управления для монохромной ленты;
блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Угол стены

Почему-то все размещают светодиодную ленту строго в верхней части потолка,
располагая этот элемент декора параллельно стене.

Однако ленту можно установить непосредственно и в угол между двух стен.

Для этого понадобится специальный профиль.

Не обязательно делать сплошную подсветку от потолка до пола, достаточно
стандартных двухметровых отрезков, которые будут освещать верхнюю часть
помещения.

Сюда можно смонтировать как обычную ленту на разноцветных SMD светодиодах, так и умную адресную.

Такое решение выглядит действительно неожиданно и привнесёт не только
новизну игры света и тени в вашу старую квартиру, но и добавит лишний источник
освещения, там где его ранее не хватало.

Например, можно будет отказаться от бра, если вы заранее забыли заложить
проводку под него. Сама стена при этом остаётся абсолютно свободной под другие
элементы декора – картины, телевизор, функциональные полочки и т.п.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого
продеваете электрический провод сначала через отверстия в трубках, а далее
через уголки.

Натягиваете
провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки
не бегали по “струнам” их тоже фиксируете клеем.

После того
как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно
спаять отдельным проводком с одной из контактных площадок на светодиодной
ленте.

Проделываете
все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника,
минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

Длинные
обрезки снизу панели подключаются к кабелю питания 12В.

Вся панель
вешается на два гвоздика на стену через просверленные отверстия в несущих
уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как
два предыдущих.

Но стоит
включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это
без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо
на панель и глазам не будет дискомфортно.

Фольга
хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним
светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

ПК как источник питания

Такой вариант подключения достаточно распространён для обеспечения локального освещения околокомпьютерного пространства. Также можно подсветить и сам системный блок ПК изнутри или снаружи. Освещение монитора ПК полезно для снижения нагрузки на зрение в ночные часы работы.

Что касается самого подключения то оно достаточно простое. Штепсель «molex 4 pin» в ПК имеет четыре провода. На один подаётся ток в 12 вольт, на второй 5 вольт, а остальные два разъёма отведены для «земли». Достаточно заизолировать одну «землю» и 5 вольт. К оставшейся проводке лента припаивается в том порядке, как было обозначено выше.

Особенности монтажа светодиодной ленты

Монтаж светодиодного освещения достаточно прост. Основными его этапами является обрезка ленты, ее монтаж, а также подключение адаптера и контроллера.

Обрезка

Большинство моделей этого изделия выпускается в рулонах или отрезках длиной 5 метров. Естественно, при размещении ленты по периметру комнаты необходимы отрезки строго определенной длины.

Для получения отрезка необходимой длины необходимо сделать разрезы в строго определенных местах, которые промаркированы пунктирной линией, а также стрелкой или символом ножниц.

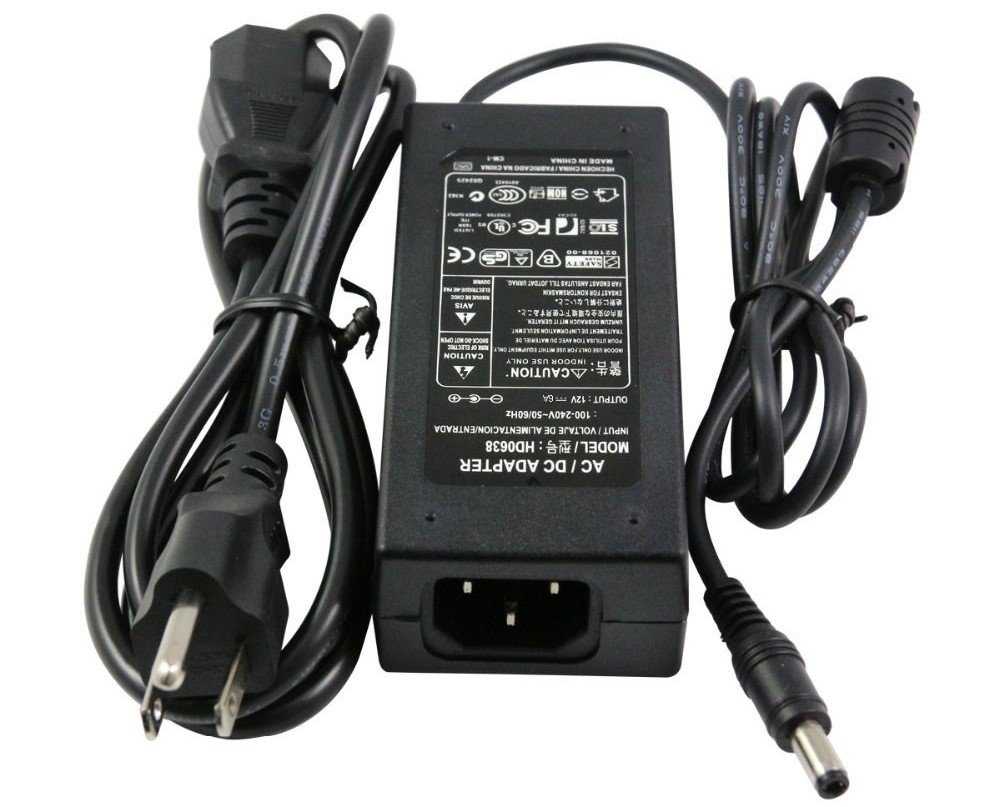

Выбор адаптера должен быть продиктован в первую очередь совокупной мощностью подключаемых к нему отрезков ленты, для оценки этого параметра следует учитывать их совокупную длину и мощность одного метра изделия.

Схема подключения

Подключение светодиодных систем освещения в большинстве случаев требует использования пониженного напряжения номиналом 12 вольт. Получение необходимого значения напряжения производится путем использования специальных устройств – адаптеров, которые подключаются к бытовой электросети посредством штепсельного разъема или клеммного соединения.

В тех случаях, когда необходимо обеспечить несколько режимов работы светодиодной ленты (изменения яркости свечения, мерцание или работа в режиме елочной гирлянды) используется контроллер. Это небольшое устройство состоит из корпуса, в котором расположены элементы его электрической схемы, штекера для подключения светодиодной ленты, а также датчика, позволяющего управлять работой контроллера с пульта дистанционного управления.

Монтаж

Поскольку светодиодная лента не предназначена для открытого монтажа внутри помещений, то она размещается таким образом, чтобы иметь возможность освещать определенные площади, оставаясь при этом незаметной. Наиболее популярными способами монтажа этих изделий является размещение их за полотном натяжного потолка, сокрытие ленты в багетах или в гипсокартонных нишах по периметру потолка.

Светодиодная подсветка может быть организована достаточно просто. Наиболее популярным способом является размещение ленты со светодиодами по верхнему периметру помещения. Почти все модели этих изделий имеют самоклеящуюся основу. Для прикрепления к поверхности достаточно снять с нее защитную пленку и приложить изделие к поверхности по периметру потолка, аккуратно прижимая ее пальцами по всей длине.

Для подключения к электрической сети в большинстве случаев придется использовать паяльник. В зависимости от общей протяженности монтируемой осветительной системы, а также от наличия мест, в которые могут быть спрятаны достаточно объемные адаптеры и RGB контроллеры, может быть использована параллельная схема подключения светодиодных лент, предусматривающая их соединение после выхода из адаптера.

Достоинством такой схемы подключения является использование в ней только одного адаптера, однако в этом случае он имеет достаточно большие размеры, что создает определенные трудности в скрытном размещении этого устройства. Кроме того, при соединении нескольких светодиодных лент имеет место существенное падение напряжение на их элементах, что приводит к заметному уменьшению интенсивности светового излучения светодиодов, находящихся в противоположном от адаптера конце соединения.

Зачастую бывает легче скрытно разместить по периметру комнаты несколько небольших вторичных источников питания, чем один более крупный. В этом случае следует использовать параллельную схему подключения светодиодных лент, в которой соединение выполняется на фазных проводах до входа в адаптеры.

Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

ниши стен или потолка — для этого применяются специальные короба;
по поверхности стен и потолков внутри пластиковых уголков;
за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В

Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой

Это позволит избежать повреждения печатной платы.
Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.
Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
Оптимальная величина заглубления — 2-3 см.
Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем

Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Настенный комнатный светильник

Для второго
светильника нам опять понадобится немножко алюминия. Это идеальный материал для
светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы
закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными
муфточками с внутренней резьбой или удлиненными гайками.

Один уголок
прикручиваете сверху листа, другой снизу.

Провода
питания выводите наружу с другой стороны.

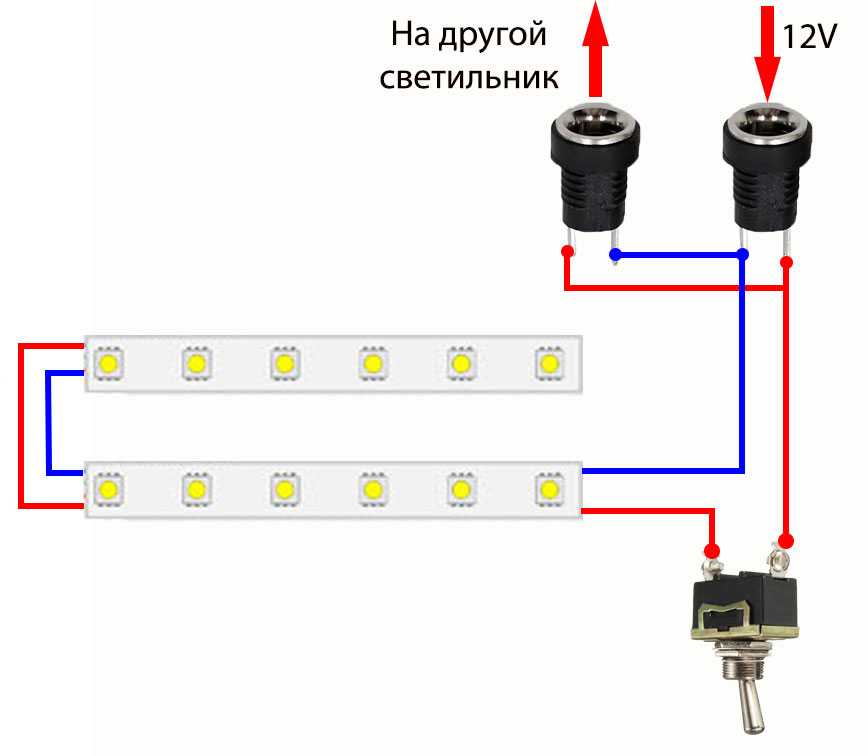

В итоге вся
схема подключения будет выглядеть следующим образом:

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

Комната — 20 м2;
Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

до 2,7м — 1;
2,7 — 3м – 1,2;
3 — 3,5м — 1,5.

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

Схема подключения светодиодной ленты к блоку питания

Схема подключения к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Подробнее о правилах подключения светодиодов.

Как сделать монтаж светодиодной ленты
