Зачем нужен блок питания 12 в для светодиодной ленты

Принцип действия осветительного прибора

Схема подключения светодиодной ленты проста в применении. Питание прибора обеспечивается за счет источников электроэнергии в 12v. Для преобразования напряжения сети в 220в нужен источник питания со стабилизатором тока, то есть драйвером, представляющим собой переходник. Для этих устройств, обладающих отличиями, характерен разный способ функционирования.

Одиночные светодиоды соединяются последовательно, а сама схема блока питания функционирует при наличии ограничительного резистора. Для питания светодиода требуется именно ток. При его падении в цепи ток протекает через все элементы, то есть эти самые 2–3 В нужны для функционирования устройства.

Светодиоды — это приборы, обладающие чувствительностью к величине тока, который нужно стабилизировать. Иначе его превышение отрицательно скажется на сроке службы устройства. Разобравшись в том, какой блок питания нужен для светодиодного освещения, можно обеспечить стабилизацию напряжения источника тока.

Для всех полупроводников характерен повышенный уровень зависимости от температуры. Лента — это основа температурных измерителей электронного типа. Если температура внешней среды изменяется, то одновременно происходит смена силы тока, протекающего через осветительный прибор при условии постоянного входного напряжения питания светодиодной ленты.

Применение стабилизаторов связано с тем, что светодиодное освещение зачастую необходимо там, где диапазон температурных колебаний не слишком высок. Другим преимуществом применения стабилизаторов является параллельное подключение осветительных приборов. При падении напряжения в такой цепи сила тока начинает расти. Драйверы обычно применяются для освещения на улице, поскольку колебания температур являются большими.

Герметичные блоки питания

Чаще всего такие устройства используются для аппаратуры, устанавливаемой на улице. Корпус выполняется из листов алюминия. Габариты у блоков подобного типа очень большие, масса тоже порой бывает более 1 кг. Но у них очень хорошая защита от всех негативных воздействий окружающей среды – прямых солнечный лучей, морозов, дождя и снега.

Маркировка приборов — IP66. Для питания двух светодиодных лент хватит источника мощностью 100 Ватт. Применяются такие блоки исключительно для питания вывесок, находящихся на улице. Конечно, их можно поставить и внутри помещения, но это нецелесообразно – стоимость герметичных блоков питания значительно выше, чем всепогодных.

Блок питания своими руками

схема ленты на 20 ячеек, для её сборки необходим: трансформатор на 1А, 12W; диодный мост с конденсатором; микросхема для радиатора (подойдет 7812)

Источник, для обеспечения устройства питанием, необязательно покупать в магазине в готовом виде, его вполне можно создать собственными руками, если придерживаться следующего алгоритма действий:

Подобрать 4 диода – подойдут абсолютно любые разновидности, поскольку напряжение на них будет поступать совсем невысокое.

Подобрать конденсатор, к нему предъявляется только одно требование – напряжение не менее 25 В

Не стоит опасаться выбора устройства со слишком завышенным параметром, поскольку при выходе из блока постоянный ток всегда имеет строго фиксированное значение.

Диоды скручиваются или спаиваются друг с другом парами, при этом, важно, чтобы места контакта имели различную полярность. Определить это просто: сторона с нарисованной полоской является положительной, а пустой стороне без полоски соответствует отрицательное значение.

Затем необходимо соединить между собой обе спаянные пары диодов, только теперь по обратному принципу: в точке соприкосновения должна встретиться сторона с положительной полярностью одного элемента с аналогичной стороной второй пары

Соответственно, с другой стороны соединяются части спаек с отрицательной полярностью. В итоге, получается небольшой элемент квадратной формы – это так называемый диодный мост.

Соединяем 2 вывода из трансформатора с диодным мостом, причем точками соприкосновения в обоих случаях должны стать контакты с комбинированным значением «плюс-минус», а контакты с исключительно отрицательной или положительной полярностью, созданные на последнем этапе формирования моста, должны оставаться свободными.

На данном этапе происходит подключение к мосту конденсатора. Здесь необходимо учитывать, что полярность в сетевом фильтре имеет иное обозначение: отметка «-» традиционно обозначает сторону с отрицательной полярностью, соответственно, сторона без каких-либо обозначений является положительной. Подключение к мосту происходит следующим образом: положительный контакт конденсатора подсоединяется к оставшейся свободной стороне с положительной полярностью, также отрицательный контакт подсоединяется к стороне соответствующей полярности.

На этом этапе потребуется несколько проводов различающихся цветом. Обычно для отрицательной полярности используется синий цвет, а для положительной красный, но это правило не является незыблемым, провода можно подобрать по своему усмотрению или, исходя из того, что имеется в наличие. В случае необходимости можно даже задействовать одинаковый цвет для обеих полярностей просто сделав на одном из проводов соответствующую пометку в виде узелка или нарубки.

Красный провод необходимо припаять к выводу диодного моста, который обладает положительной полярностью, туда же, где располагается положительный вывод сетевого фильтра. Синий провод точно также должен быть припаян к отрицательному выводу моста.

Базовое устройство для блока питания 12 В на этом считается завершенным. При желании можно проверить уровень напряжения. Даже в случае возникновения каких-либо погрешностей или появления слишком высоких показателей, не стоит волноваться, при постоянной нагрузке вместо холостой работы устройство начнет выдавать положенное ему напряжение. Однако те, кто хочет достичь максимальной точности в параметрах, связанных с напряжением, могут оборудовать полученный блок дополнительным стабилизатором.

Готовое устройство можно убрать в корпус, после чего оно полностью готово к эксплуатации.

Как правильно рассчитать и подобрать мощность блока

Итак, после того как мы определились с материалом блока питания, пришло время разобраться, как правильно подобрать его мощность. Сложного здесь ничего нет. Смотрим на характеристики ленты и ее длину. Например, у нас есть модель SMD 3528 (3 бобины по 5 метров), имеющая 60 светодиодов на 1 метр. Потребление одного метра этой ленты равно 4,8 Вт. Напряжение стандартное – 12 вольт.

Так же мощность одного метра ленты можно узнать из таблицы:

Тип светодиода Диодов на 1 метре Мощность
SMD 3528 60 4,8 Вт
SMD 3528 120 7,2 Вт
SMD 3528 240 16 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 14 Вт
SMD 5050 120 25 Вт

Задача: подобрать БП для 15 метров такой светодиодной ленты. Какая мощность нам необходима? Умножаем метраж на потребляемую мощность за метр: 4,8 * 15. Получаем 72 Вт.

Если взять блок питания мощностью, равной мощности потребления всех светодиодов, он будет работать на пределе и прослужит недолго, а сами светодиоды будут светить тускло. К тому же прибавим сюда сопротивление на проводниках и возможные некачественные материалы в самом блоке при изготовлении. Поэтому к полученному результату рекомендуется прибавлять 10-20 % для запаса прочности. Так светодиодная 12-вольтовая лента будет полноценно освещать помещение, а БП не перегреваться.

В этом случае нам понадобится БП мощностью 86 Вт. Приближенная модель – 100 Вт.

Совет! Иногда случается так, что на последнем метре яркость светодиодов чуть ниже. Это связано с влиянием сопротивления токоведущих дорожек. Чтобы это исправить, запитывайте ленту с двух сторон.

Теперь другой пример: нужно подобрать блок на 12 вольт для 20 метров светодиодной конструкции марки SMD 5050 (30 led на 1 метр). Ее потребление составляет 7,2 Вт/м. Считаем: 20 * 7,2 = 144 Вт. Понятно, что блока на 150 Вт будет маловато, поэтому идеальная мощность – 175, а то и 200 Вт.

Теперь вы знаете достаточно, чтобы правильно подобрать БП для светодиодного освещения. Сегодня в основном все БП – импульсные, так как линейные выходят из службы из-за низкого КПД, шума трансформатора и громоздкости.

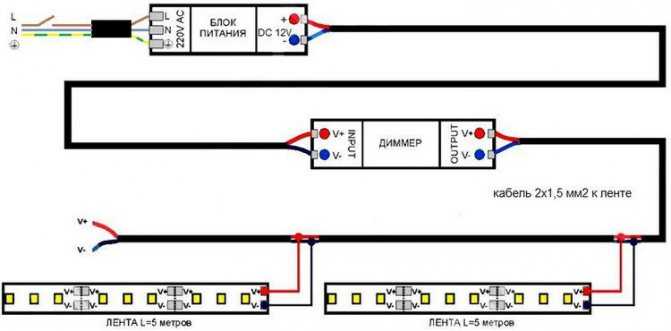

Схема подключения БП к светодиодной ленте:

Классификация светодиодных лент

Большое разнообразие одноцветных светодиодных лент обусловило их классификацию по нескольким основным критериям. Эти критерии будут описаны ниже.

По типу использованных светодиодов

Главной отличительной чертой светодиодных лент является тип диодов, использованных при изготовлении изделия. В основном одноцветные светодиодные ленты производятся на базе диодов SMD 3528 и SMD 5050.

Аббревиатура SMD означает то, что этот электронный компонент предназначен для монтажа на поверхность печатной платы. Полная маркировка включает также габариты изделия в миллиметрах: например, у светодиода SMD 3528 длина составляет 3,5 мм, а ширина 2,8 мм.

По плотности светодиодов

Светодиодные ленты также подразделяются и по количеству элементов (диодов), использующихся в одном метре ленты, которое в технических кругах называют плотностью. Стоит отметить, что количество светодиодов, которое применяется при изготовлении одного метра ленты, оказывает влияние на суммарную мощность изделия, а также на его световые показатели (степень освещённости).

Чем плотнее расположены светодиоды, тем больше их помещается на отрезке ленты и тем ярче будет свет

По мощности

Мощность светодиодных лент, как и другого радиотехнического изделия или оборудования, измеряется в ваттах (Вт). Значение этого параметра определяется габаритами диодов и их плотностью. Например, типичная светодиодная лента, изготовленная на основе SMD 3528, потребляет:

  • 4,8 Вт, если на каждом метре установлены 60 диодов;
  • 9,6 Вт, если плотность светодиодов в два раза больше — 120 диодов на метр;
  • 19,2 Вт, если диоды стоят в два ряда, и их общее количество на одном метре 240 шт.

Для ленты на базе SMD 5050 потребляемая мощность будет изменяться следующим образом:

  • 30 диодов/метр — 7,2 Вт;
  • 60 диодов/метр — 14,4 Вт;
  • 120 диодов/метр — 28,8 Вт.

Нетрудно заметить, что для одного и того же типа ленты потребляемая мощность прямо пропорционально количеству установленных светодиодов. Это и понятно — каждый диод потребляет одинаковое количество ватт.

Как рассчитать блок питания для светодиодной ленты?

Обратите внимание на характеристики ленты. Главные из них — это мощность и напряжение

Потребляемое количество Ватт могут различаться у 12 В устройств. Для подсчета берется мощность 1 метра и умножается на всю длину.

Сделаем абстрактный расчет. Допустим, у нас есть лента, на каждом метре которой находится 60 светодиодов. Напряжение — 12 Вольт. Мощность этой ленты будет равняться 4.8 Вт/1 м. Иными словами, 4.8 Вт приходится на 1 метр. Популярная длина лент — 5 м. Есть, конечно, больше, но возьмем стандарт. 4.8 Вт умножаем на 5 метров и получаем 24 Вт — это мощность целой ленты.

Но это еще не все расчеты, которые нам доведется сделать. Сейчас вы узнаете, как рассчитать питание светодиодной ленты и какой брать запас для блока. «Толковые» читатели уже решили, что в нашем случае необходимо покупать 24-ваттный блок питания. Но, взяв БП без запаса мощности, он может перегреться или вовсе выйти из строя, особенно если нет налаженного воздухооборота. Запас должен составлять примерно 20-30 процентов. То есть к рассчитанным 24 Вт добавляет 30 процентов и получаем 31.2 Вт. Ближайшая подходящая модель имеет мощность 30 Вт.

Правильная, безопасная работа LED-ленты и блока питания происходит только тогда, когда есть некоторый запас мощности. Без запаса на стабильную работу можно не надеяться. Если же мощности блока питания меньше, то лента даже не запустится, но ничего не сгорит и не поломается.

Сопротивление может резко упасть, если напряжение поднято выше нормы, что вызывает увеличенное потребление тока. Вследствие этого перегреваются светодиоды и сгорает вся лента. Чтобы избежать поломки, учитывайте 5-10% запаса напряжения от максимального порога.

Типы блоков питания для светодиодных лент

Вольтовые блоки питания различаются по материалу и уровню герметичности корпуса.

Герметичный корпус может быть изготовлен
из алюминия или пластика. Для помещений, в которых присутствует конденсат или
вода, лучше подходит металл. Он более прочный и надежный, хорошо отводит тепло.
Основной недостаток – сравнительно большой вес.

Корпус из пластика более компактный,
имеет небольшой вес и привлекательный внешний вид. Недостатки: плохой
теплообмен, ограничение по мощности (до 100 Вт) и высокая стоимость.

Самый популярный и дешевый вариант –
отрытый БП на 12 В. Его можно использовать только в помещениях и транспортных
средствах. Мощность небольшая (до 75 Вт), поэтому в одном помещении может
потребоваться несколько БП. Это оптимальный вариант для монтажа в подвесные
потолки. Недостатки – незащищенность от пыли и влаги, непривлекательный внешний
вид.

Полугерметичные блоки питания на 12 В (Slim)
подходят для кухонь и устройства светодиодного освещения под навесами.

Сетевые блоки самые миниатюрные, мощность до 60 Вт. Подходят для светодиодных ленточных изделий с длиной до 5-и метров. Основные преимущества – отсутствие необходимости в стационарной установке и низкая стоимость.

Виды источников питания

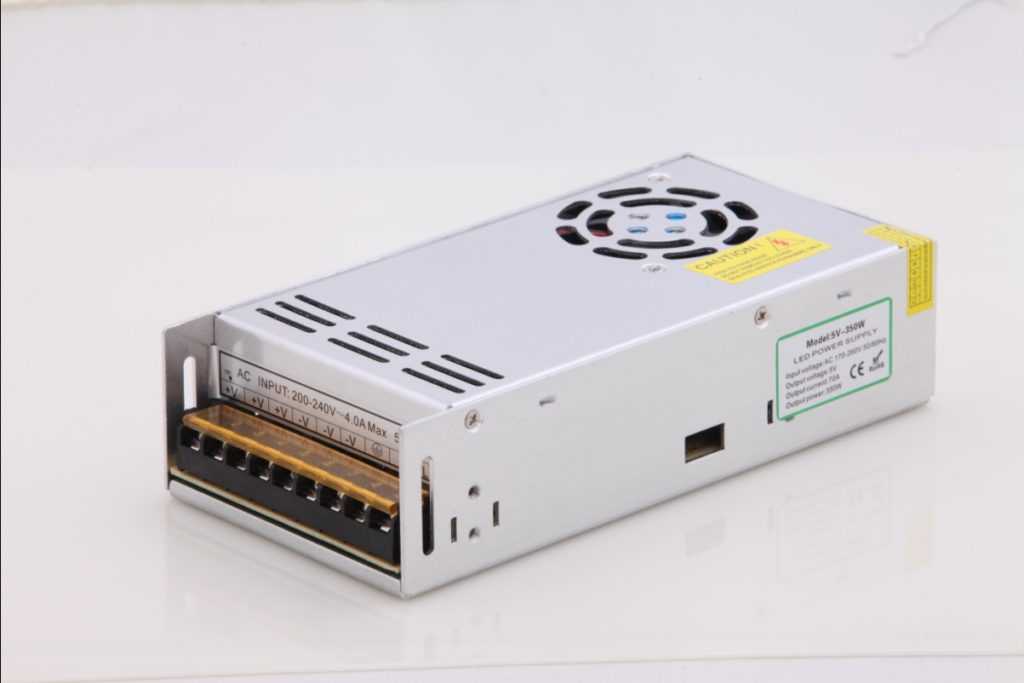

БП с активным охлаждением, круглое отверстие вверху

В магазинах блоки могут по старинке могут называться «электронный трансформатор». Во времена моей молодости не было сотовых телефонов и импульсных источников питания на микросхемах. Мне и многим другим непонятно современное название «драйвер», что с английского вообще переводится, как «водитель». По смыслу оно никак не связано с электричеством. Фактически термин «блок питания» и «драйвер» обозначают разные устройства. БП является источником напряжения, а драйвер это источник тока, например как в светодиодной лампе.

Пассивное охлаждение, корпус IP20

По системе охлаждения существует два вида, с активным и пассивным:

  1. активное охлаждение – в корпусе установлен вентилятор, как в компьютерном ящике. Вентилятор позволяет уменьшить габариты корпуса и повысить мощность. Но недостатком будет шум от вентилятора, который со временем будет только увеличиваться. Через пару лет весь внутренности надо будет чистить, а вентилятор смазывать или менять, большой поток воздуха приносит много пыли. Я как любитель абсолютной тишины не использую такие;
  2. пассивное – корпус как у питания ноутбука, или сверху закрыт решеткой.

БП ноутбучного типа

По исполнению делятся на несколько видов:

  1. корпус как у блока ноутбука, из черного пластика с наклейкой с техническими характеристиками. Считаю оптимальным вариантом;
  2. герметичный корпус из алюминия для влажных помещений, не боится воды и конденсата. Хорошо зарекомендовали себя;
  3. металлический корпус с отверстиями и контактной площадкой, применяется для сухих помещений, монтируется в недоступном месте, желательно в закрытом объеме для защиты от пыли.

Герметичный в алюминиевом корпусе IP67

По функциональности:

  1. может быть простым, только обеспечивать питание;
  2. более функциональные имеют встроенный диммер;
  3. может быть встроено дистанционное управление пульта по инфракрасному каналу или радиоканалу;
  4. самые дорогие имеют сразу диммер и дистанционное управление, это помогает избавиться от нагромождения этих блоков в разных местах.

Типы блоков питания

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

  1. в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;
  2. в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;
  3. в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения. Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой. От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании. В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.

Делаем своими руками

Безусловно, существует возможность самостоятельного изготовления этого источника тока на основе радиолюбительских схем. Для начала следует немного разобраться в принципе действия и элементах конструкции блоков питания от бытовой сети 220 В.

Крайне не рекомендуется использовать архаичный трансформаторный блок питания напрямую из-за сильного нагрева и несовместимости вольт-амперных характеристик (ВАХ) светодиодной техники. ВАХ осветительных светодиодов не прямо пропорциональна, потребляемый ток здесь растет не по прямой, а экспоненциально.

Найти его в каталоге просто вбив название. Нехватку мощности можно компенсировать, разрезав длинную ленту на несколько равных частей и изготовив несколько таких блоков, после чего параллельно соединив их между собой и подключив в сеть. LM2596 можно использовать для питания ленты от прикуривателя автомобиля, подключив его через предохранитель 5А.

Для изготовления импульсного блока питания полностью с нуля необходимо будет собрать сначала простой выпрямитель переменного тока на 220 вольт, а затем нарастить конструкцию несколькими каскадами импульсных выпрямителей и модулем широтно-импульсной модуляции, при желании снабдив дополнительной системой охлаждения. Основную часть деталей можно раздобыть в отслуживших свой срок бесперебойниках и компьютерных БП.

Первым вариантом источника тока 12 В для ленты является доработанный БП от компьютера на основе полумостового драйвера IR2151. Блок малогабаритен и может с минимальными переделками разместиться в корпусе от самого компьютерного блока.

Схема бестрансформаторного блока питания с балластным конденсатором

Трансформатор необходимо будет вскрыть и заново перемотать. Первичная обмотка мотается медной проволокой диаметром 0.8 мм и состоит из 40 витков. На вторичную нужно 2х3 витков жгута из 7 жил провода того же диаметра. За вторичной обмоткой расположен спаренный диод Шоттки на 2х30 Ампер, прикрученный к корпусу для охлаждения.

Практически все конденсаторы нужных емкостей можно найти на плате компьютерного БП. Манипуляции с увеличением или уменьшением их емкости напрямую влияют на мощность блока питания.

Для питания основной микросхемы нужен очень мощный ограничительный резистор, рассчитанный на 2 Вт, его нагревание в процессе работы способствует колебаниям номинального сопротивления на одну десятую от общего значения, однако это не отразится на яркости освещения.

Полевые транзисторы защищены от бросков напряжения дополнительным термистором. Диодный мост построен из 4-х диодов 1N5408, рассчитанных на напряжение 1 кВ и силу тока в 3А. Данный БП крайне мощный и рассчитан на большую нагрузку в несколько сотен Ватт.

Недостатком конструкции можно назвать отсутствие диммера для регуляции яркости свечения и встроенного вентилятора системы охлаждения, который во избежание мерцания ленты нужно подключать к отдельному блоку питания.

Полученный ИБП можно и нужно снабдить дополнительным функционалом. Из-за низкого используемого напряжения для конструкции не годится классический диммер, работающий по принципу изменения выходного напряжения. Вместо него будет рассмотрена схема диммера для плавной регулировки яркости (у монохромных) и цвета (цветные) лент на основе ШИМ.

В продаже имеется готовая подходящая по характеристикам плата регулятора с большим током и маленьким напряжением NM4511 стоимостью в 300 рублей от специализированной компании МастерКит. Однако самостоятельная сборка не составит большого труда и квалификации. В основе схемы лежи сдвоенный операционный усилитель LM358 и мощный транзистор IRF3205.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.


Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.


Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

Как выбрать преобразователь

Диодное освещение используется в самых разных сферах – подсветка рекламных билбордов, оформление салонов автомобилей, дизайн интерьера. Главным компонентом, от которого зависит работа светодиодной ленты, это блок питания. Он представляет собой трансформатор напряжения из сетевого 220 В в рабочее 12 В или 24 В.

Блоки питания бывают:

  • открытые – используются в помещениях без повышенного уровня влажности;
  • полугерметичные – разрешено использовать на улице, но под навесом, чтобы на них не попадала вода;
  • герметичные – помещаются в бассейны, ванные и другие типы помещений с повышенной влажностью.

По виду источников напряжения выделяют:

  1. Трансформаторные блоки, в которых основой является силовой трансформатор. Схемы просты и надежны, но приборы обладают большим весом и высокой стоимостью. Практически не используются.
  2. Импульсные. Подходят для применения в светодиодных лентах. К преимуществам относятся цена, размеры и вес, мощность и устойчивость к токовым нагрузкам. Недостатки – сложность схемы, чувствительность к влаге, импульсные помехи. Современные технические средства помогают устранить эти недоработки, но стоимость их будет выше.

По мощности различают от 12 до 800 Вт. По силе тока от 1 А до 66 А.

По типу охлаждения:

  • пассивное;
  • активное.

По материалу корпуса:

  • из алюминия;
  • из металла;
  • из пластика.

Основные технические характеристики блоков питания:

  • входное напряжение – показывает, в какую сеть можно подключать устройство;
  • выходное напряжение – показывает, в какое напряжение преобразуется;
  • номинальная мощность – нагрузка, на которую рассчитан блок питания;
  • тип напряжения на выходе – постоянное или переменное.

Перед тем как выбрать блок, нужно заранее продумать размещение. К месту установки также предъявляются требования:

  • около корпуса необходимо по 20 см воздушного пространства со всех сторон для вентиляции;
  • нельзя устанавливать прибор рядом с нагревательными элементами;
  • при использовании двух и более преобразователей нельзя располагать их вплотную друг к другу;
  • открытые и полугерметичные приборы нельзя размещать под прямыми солнечными лучами;
  • к трансформатору должен обеспечиваться доступ.

Выбор прибора основывается на том, какой нужен способ подключения, корпус, принцип охлаждения, мощность и дополнительные функции. Для расчета мощности блока нужно знать нагрузку 1 метра ленты и длину изделия.

Корпус

Все виды блоков питания различаются по корпусу. Внутренние составляющие и принцип работы схожи. Выбор зависит от условий эксплуатации.

Основные критерии выбора

Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:

  • значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору;
  • показатель мощности устройства – рассчитывается по специальной формуле;
  • уровень защиты;
  • наличие дополнительных функций.

Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.

Метод преобразования

Принцип работы импульсного блока питания

По способу преобразования блоки питания можно разделить на 3 основных типа:

  • линейные;
  • бестрансформаторные;
  • импульсные.

Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.

Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.

Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.

Охлаждение

В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:

  • Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
  • Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.

Исполнение

Компактный блок питания для светодиодной ленты

По типу исполнения блоки питания разделяются на такие конструкции:

  • Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
  • Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
  • Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.

Выходное напряжение

Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.

Мощность

Потребление светодиодов

В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.

Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.

Дополнительные функции

Блок питания с пультом управления

Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:

  • могут быть тривиальными и исключительно обеспечивать питание;
  • более функциональные модели обладают встроенным диммером;
  • отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.

Разновидности блоков питания для светодиодов

Большая часть светодиодных лент и
отдельных лед-ламп требуют для питания пониженного постоянного тока – далеко не
все могут работать напрямую от сети 220 В. Предназначенные для них блоки
питания разделяются по нескольким основным параметрам:

  1. Номинальному напряжению на выходе.
  2. Мощности.
  3. Степени герметичности и материалу.
  4. Типу электропреобразования (трансформаторные и импульсные).

Наибольшее распространение по первому признаку получили блоки питания на 12 В, хотя существуют модификации на 24, 48, 36 и 5 вольт. При выборе подобного устройства для светодиодов, установленных в конкретных условиях, большое значение имеет его внешнее исполнение, уровень защиты, материала и исполнение корпуса.

По этим параметрам модули разделяются на следующие виды:

  1. Не защищенный
    (открытый). Его корпус выполнен в форме отдельных ячеек-пустот и полностью
    пропускает воздух к компонентам. Поэтому его можно ставить только в помещения с
    низкой влажностью – спальни, гостиные, детские, прихожие, лестницы. Уровень
    защиты — IP20. Плюсы – низкая цена, лучшее естественное охлаждение,
    долговечность, высокая мощность. Минусы – большие габариты, сложность скрытого
    монтажа и невозможность установки на улицу и во влажном помещении.
  2. Герметичный. Все
    компоненты устройства (микросхема) закрыты в полностью водонепроницаемом корпусе.
    Существуют модели как в пластиковом, так и в алюминиевом исполнении. Преимущество
    первых в легком весе и компактности, недостаток – в ограниченной мощности (не
    больше 75 ватт) и плохом охлаждении. Поэтому для схемы светодиодов на 100 и
    более Вт лучше использовать экземпляры из алюминиевого сплава – лучше отдающих
    тепло в окружающее пространство. Кроме того, дюралевые изделия более прочны,
    хотя и более тяжелы, и громоздки. Герметичные блоки питания можно устанавливать
    на улицу и в любое влажное помещение – ванную, кухню, баню, бассейн. Степень их
    влагозащиты — IP67.
  3. Полугерметичные.
    Это усредненный вариант между моделями первого и второго типа. Блок питания
    имеет металлический или пластмассовый корпус со снимаемой крышкой. Внутри его
    установлен вентилятор для охлаждения (независимо от мощности). Отверстия в
    корпусе сделаны так, чтобы капли дождя или конденсата не проникали внутрь. Тем
    не менее, его не рекомендуется устанавливать под открытое небо. Степень защит
    от воды — IP54. Кроме того, устройства отличаются повышенным шумом во время
    работы, что может снижать комфорт пребывания рядом с ними. Поэтому их лучше
    устанавливать в нежилых помещениях.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
