Как сделать своими руками лестницу-стремянку из дерева: пошаговая инструкция и чертежи

Изготовление стремянки своими руками поэтапно

Поскольку вполне очевидно, что металл имеет некоторые преимущества перед древесиной, рассмотрим, как изготовить стремянку из обычной стали. Разумеется, крайне желательно иметь навыки работы со сварочным аппаратом. Также будем использовать и болтовое соединение. То есть у нас получится комбинированная сборка.

Стремянка своими руками – мастер-класс

Шаг 1: Соединение стоек

Для ног лестницы, то есть четырех ее опор, нам потребуются 4 трубы квадратного или прямоугольного профиля (более желателен последний вариант). Длина их должна быть одинаковой. На одном конце каждой делаем сквозное перфорирование с идентичным для всех заготовок отступом от торца. Далее просто соединяем опоры попарно длинными болтами с короткой резьбовой нарезкой на конце. Такие крепежные элементы позволят свободно двигаться опорам по отношению друг к другу, как на шарнире.

Материал для изготовления стремянки

Шаг 2: Разметка

Укладываем сложенные пары опор параллельно и начинаем отмерять равные отрезки от нижней части внешних ног, делая разметку под будущие перекладины или ступеньки. Материал для них можно использовать любой: такой же профиль, арматуру, уголок. Крайне желательно выверять разметку с помощью угломера, чтобы ступени были строго под 90° к опорам.

Вымеряем ровные углы

Расчет лестницы должен быть максимально точным, чтобы не было перекосов.

Шаг 3: Приваривание ступеней

Подключаем к электросети сварочный аппарат, если он у вас электрический, и вставляем в держак электрод, если же агрегат карбидный, то заправляем его и настраиваем горелку. Изготовление лестницы-стремянки своими руками лучше начинать с монтажа точечной сваркой. Сначала лучше крепить верхнюю и нижнюю перекладины, выверив при этом расстояние между опорами .

Крепим перекладину

Затем устанавливаются и фиксируются точками промежуточные элементы, согласно предварительно сделанной разметке. Когда конструкция собрана, убеждаемся в правильности соединения деталей и делаем сварочные швы.

Фиксируем ступеньки сваркой

Шаг 4: Монтаж поперечин второй секции

Вторые две опоры тоже нужно соединить между собой, чтобы они не двигались по отдельности. Поэтому переворачиваем конструкцию, берем еще 2-3 обрезка того же материала, который пошел на перекладины или ступени, и навариваем на внутренние второстепенные стойки сверху, снизу и посередине.

Навариваем внутренние второстепенные стоики

Для прочности можно добавить еще одну деталь по диагонали между поперечинами. Крепим между секциями тросик со слабиной, достаточной для раздвигания опор на необходимое для устойчивости конструкции расстояние.

Шаг 5: Наваривание поперечин основания

На этом изготовление лестницы-стремянки можно было бы завершить, если использовать ее только для дома. Однако на участке, где мало твердых покрытий, вроде асфальта или плитки, опоры будут легко проваливаться в грунт, особенно после дождя. Во избежание берем еще два обрезка профиля и навариваем снизу на торцы ножек, соединяя попарно внешние и внутренние лестничные ноги.

Изготавливаем торцы ножек

Однако в использовании трубы прямоугольного сечения есть одно неудобство – она может забиваться землей. Поэтому, чтобы не делать лишнюю работу, заваривая торцы профиля, лучше использовать уголок, особенно, если именно этот материал был пущен на ступени. Стремянка готова.

Готовая стремянка

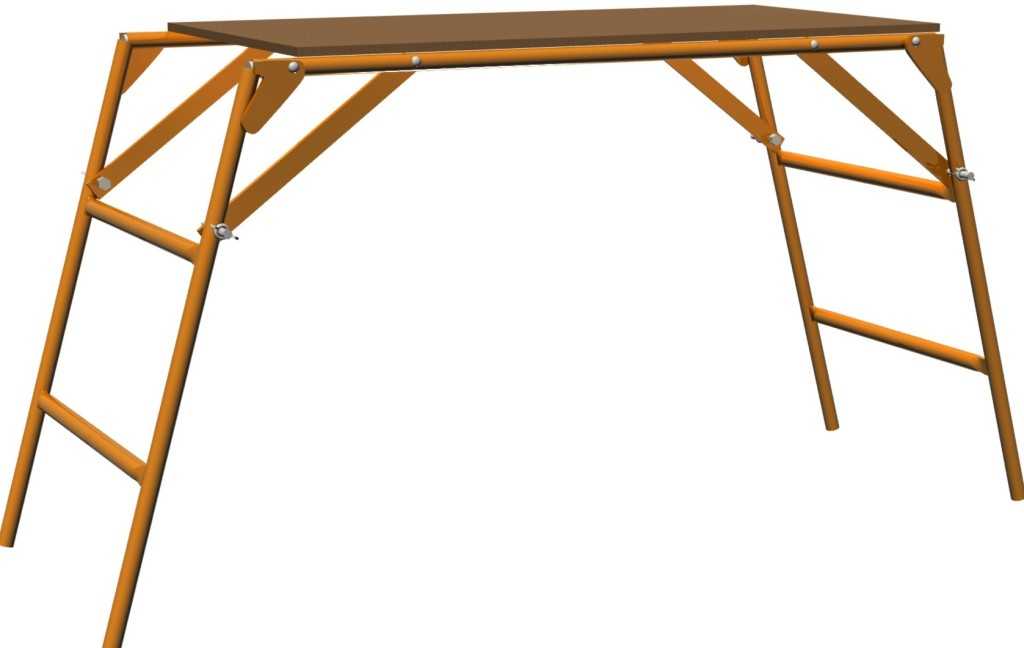

Самодельные стремянки сложной конструкции

Выше упоминались универсальные стремянки и трансформеры. Сделать самостоятельно их значительно сложнее, однако, если такое желание все же есть, стальной профиль для этой цели лучше не использовать. Для конструкций универсального типа оптимальным материалом будет алюминий, а небольшие трансформеры, превращающиеся в предметы интерьера, удобнее делать из тонких дюралевых трубок. Соединение используется болтовое, можно с анкерными, а не обычными гайками, во избежание самоотвинчивания.

По сути, даже ту стремянку, описание изготовления которой было приведено ранее, можно сделать универсальной, то есть превращающейся в приставную. Если сделать страховочный тросик съемным, одна секция по отношению к другой сможет поворачиваться на 270°, то есть возможно положение, когда все опоры окажутся в одной плоскости. Если разложить лестницу и наварить на внешних сторонах ее ног в районе колена мощные засовы, так, чтобы задвижка была на одной секции, а приемная скоба – на другой, получится надежная фиксация. Останется только при необходимости повернуть одну секцию на 180°, щелкнуть засовами, и у вас в руках будет длинная приставная лестница.

Виды лестниц, которые можно изготовить из профильных труб

Профильная труба — наиболее прочный материал для создания каркасов для построек любого типа, в том числе лестниц.

Из профилей выполняются:

  • Маршевая лестница — конструкция из двух балок, расположенных на одном уровне, на которые устанавливаются ступеньки. Балки или косоуры поддерживают ступеньки снизу. Лестница бывает одноуровневой или двухуровневой, когда состоит из двух рядов в одном пролете.
  • Винтовые лестницы состоят из одного косоура, вокруг которого крепятся ступени, закрепленными с другой стороны перилами. Сложная конструкция — крутая и не очень удобная, которую самостоятельно сделать мало кто может решиться.
  • Больцевые — лестницы, ступени которых крепятся к прочной стене болтами или больцами. При этом используется только одна балка-косоур из профиля.
  • Стремянка — приставная мобильная лестница для выполнения определенных задач: выполнения каких-либо действий на определенной высоте. Такая лестница должна быть устойчивой и желательно, легкой, чтобы ее просто было переставить в нужное место, не прилагая сверхусилий.

Разновидности лестницы-стремянки

Стремянка может быть односторонней, а может быть выполнена из двух частей. Устойчивость в первом случае достигается просто за счет стены, которая служит опорой.

Во втором случае, стремянка не нуждается в опоре, обе части устанавливаются под определенным углом наклона и скрепляются между собой навесом, который удерживает обе части. Помимо этого для фиксации лестница может закрепляться дополнительным ремнем, который не дает частям менять угол наклона, т.е разъезжаться. Обе части могут быть одинаковыми, либо одна из них выполняется просто в виде опоры, без ступеней.

Первый вид — самая простая приставная лестница, состоящая из двух параллельных опор, между которыми крепятся ступеньки-перекладины. Это приспособление отличается легкостью, хотя это довольно прочное, которое изготовить достаточно просто. Двусторонняя стремянка ненамного сложнее, поэтому сделать своими руками такую конструкцию не представляется сложным.

Табурет-стремянка своими руками

На данном примере мы покажем, как из небольшого количества досок может получится отличная стремянка-стул. Нами была выбрана складная модель из-за повышенной функциональности и простоты устройства.

Стремянка-табурет состоит из следующих частей:

  1. сиденье;
  2. опорная стойка;
  3. лесенка;
  4. соединительные рейки.

Наиболее удобной и надежной является конструкция, имеющая следующие габариты:

  • расстояние между тетивами лестницы — 48 см;
  • максимальное расстояние между тетивой и опорной стойкой — 60 см;
  • высота сиденья — 60 см;
  • размеры сиденья — 30×50 см.

Для комфортного использования лесенки достаточно двух-трех ступенек, расположенных друг от друга на расстоянии 15-20 см. От пола до нижней ступени и от верхней до сиденья расстояние также составляет 15-20 см.

Сиденье

Нам понадобятся 5 поперечных реек и 2 рейки-основы. Для начала следует обработать поверхность так, чтобы дерево стало идеально гладким. Затем рейки скрепляются между собой. На расстоянии 5 см от края с обеих сторон намечаются линии, и с помощью фрезы делается паз, ширина которого немного меньше толщины рейки-основы. Далее поперечные бруски закрепляются на рейках-основах. Для прочности конструкции место соединения проклеивается. Готовое сиденье показано на рисунке ниже.

Опорная часть

Для изготовления опорной части нам понадобится 5 реек, две из которых направляющие, две обеспечивают соединение по горизонтали, и пятая рейка служит для увеличения прочности конструкции, соединяя направляющие под наклоном.

Все соединения выполнены с помощью шкантов. Для этого в торцах реек высверливаются отверстия, диаметр которых немного меньше диаметра шканта. Ответные отверстия выполняются и в рейках-стойках. Для прочности табурет-лестницы места соединений проклеиваются. В итоге получилась задняя часть лестницы-стремянки.

Выполняя монтаж опорной стойки, следует помнить, что расстояние между рейками-направляющими должно быть таковым, чтобы между ними можно было закрепить опорные рейки сиденья.

Изготовление лестницы

Обратите внимание на то, что лестничный марш будет закреплен под наклоном, а ступеньки должны располагаться строго горизонтально, поэтому пазы для ступеней следует выполнять под углом. Чтобы определить угол, рекомендуется собрать конструкцию без ступеней и без соединительных реек на ровной поверхности

Выставить расстояние между тетивой и опорной стойкой 60 см и, регулируя угол наклона конструкции, добиться того, чтобы сиденье располагалось строго горизонтально.

При необходимости следует уменьшить длину тетив и опорных стоек, чтобы высота сиденья составляла 60 см. Теперь конструкцию необходимо закрепить с помощью соединительных реек и срезать под нужным углом нижние концы тетив и опорных стоек. Далее отметить положение ступеней и сделать углубления с помощью фрезера. Если приложить обе тетивы друг к другу, как показано на фото, то будет хорошо видна симметричность пазов под ступени.

Ширина ступеней равна 44 см, а глубина — 15 см. Пазы для крепления ступеней должны иметь ширину несколько меньшую, чем толщина ступени. Крепление выполняется при помощи клея и саморезов.

Монтаж лестницы

Чтобы собрать стул-стремянку необходимо соединить все детали между собой. Окончательный монтаж выполняется в следующей последовательности:

  1. тетивы лестницы и направляющие опорной стойки крепятся к сиденью. Верхние концы всех реек необходимо закруглить, иначе они будут цепляться за сиденье при складывании конструкции;
  2. рейки, для соединения лестнички и опорной стойки одним концом закрепляются на тетивах, между сиденьем и верхней ступенью, вторые концы — закрепляются на середине опорных стоек.

Готовая табурет-лестница покрывается тремя слоями лака. Ступени и сиденье рекомендуется покрыть большим количеством слоев

Важно знать каким лаком покрыть лестницу, от этого будет зависеть долговечность изделия

Чтобы стул-лестница верой и правдой служила вам долгие годы, рекомендуется в процессе эксплуатации периодически обновлять защитное покрытие. Если в данный момент надобности в лестнице нет, ее можно сложить и спрятать в сухое теплое место. Старайтесь не оставлять изделие на улице, особенно в сырую и холодную погоду, которая губительно влияет на структуру древесины и приведет к преждевременной порче лестницы.

Делаем стремянку из бруса

Цены на различные виды бруса

Брус

Чтобы изготовить самую примитивную одностороннюю стремянку, вам понадобятся бруски с сечением 6х4 сантиметра:

  • длиной 2 метра – 4 штуки (опорные стойки);
  • длиной 59 сантиметров – 2 штуки;
  • 54,5 сантиметров – 1 штука;
  • 50 сантиметров – 1 штука;
  • 45,5 сантиметров – 1 штука;
  • 41 сантиметров – 3 штуки;
  • металлические крепления с петлями – 2 штуки.

Пошаговая инструкция

Шаг 1. На две опорные стойки, на которые будут закреплены ступеньки, наносится одинаковая разметка. Расстояние между ступеньками будет равняться 40 сантиметрам, самая нижняя ступень будет расположена от нижнего края опоры на 10 сантиметров.

Нанесение разметки

Шаг 2. Согласно нанесенной разметке нужно выбрать в длинных брусьях пазы глубиной в полтора сантиметра, на краях ступеней вырезать «шипы» такого же размера (на фото ниже понятно, о чем речь).

Вкладка ступеней в пазы

Шаг 3. Опорные стойки нужно положить вверх пазами, выровнять относительно друг друга и приступить к сборке основной части стремянки. Между верхними концами брусьев должно быть расстояние в 40 сантиметров, между нижними – 60 сантиметров. В подготовленные пазы нужно вложить бруски-ступени и забить гвоздями или закрепить саморезами.

Для большей надежности ступени можно «схватить» на пару болтов или гвоздей

Цены на модельный ряд дрелей

Дрель

Шаг 4. Далее собирается вторая половина стремянки – обе ее части соединяются между Z-образной подпоркой. Перекладины подпорки можно соединить с основными брусьями с помощью деревянных чопиков, промазанных столярным клеем.

Подпорка на стороне стремянки, где нет ступеней

Шаг 5. На все четыре ножки стремянки нужно надеть резиновые накладки или прочно приклеить куски толстой резинки – таким образом можно предотвратить случайное скольжение лестницы по гладким поверхностям.

Можно приобрести специальные накладки для мебели

Шаг 6. Опору со ступеньками и опору с перекладиной нужно соединить, а затем прикрутить к верхним концам металлические замки с петлями так, чтобы получилась раскрывающаяся конструкция.

Прежде, чем закручивать крепления плотно, примерьте обе половины лестницы

Шаг 7. Готовую конструкцию можно покрыть прозрачным лаком или пропиткой, защищающей от воздействия влаги. Так лестницу можно будет мыть мокрой тряпкой, либо же работать на ней на улице даже в дождливую погоду.

По желанию стремянку можно покрасить масляной краской

Цены на масляную

Краска масляная для наружных работ

Ошибки при изготовлении стремянки

Собрать деревянную стремянку – несложная, и интуитивно понятная работа. В зависимости от того, какие функции должно выполнять готовое изделие, вы можете ориентироваться на его размеры, внешний вид, конфигурацию. Если работы нужно провести быстро, например на садовом участке, буквально за полчаса можно сколотить временную стремянку из двух длинных досок и более коротких поперечин – ступеней.

Однако, если вы хотите получить стремянку, которая прослужит долгие годы, лучше отдавать предпочтение металлическим моделям. По этой же причине деревянные лестницы-стремянки весьма сложно найти в продаже. Но если вашей задумке соответствует именно конструкция из дерева – сделайте ее сами.

Последние штрихи

Убедившись в точности выполнения деталей и при необходимости своими руками подогнав их, стремянку разбирают и покрывают защитным средством. Далее лестница может быть
собрана начисто. Сначала делают из дерева дюбели длиной 70 и диаметром 8 мм. Изготовить их можно, выстрогав рубанком из фрагмента доски. Для крепежа делают в стойках и перекладинах отверстия диаметром 7 мм.

Готовые дюбели смазывают клеем ПВА и забивают в отверстия. Оставшиеся их части можно отпилить. Саморезами крепят к верхней части стремянки железные уголки, а пластинки фиксируют к верхнему упору.

Чтобы саморезы легче входили в древесину, предварительно необходимо шилом подготовить отверстия.

Несмотря на сравнительно большой вес данной конструкции, благодаря трапециевидной форме самодельная лестница удобна и устойчива. Своими руками можно сделать и другие виды стремянок. Поделитесь собственными рекомендациями по изготовлению стремянки, оставив комментарий.

Источник

Раскладной стул-стремянка своими руками

Складывающаяся модель изготавливается несколько сложнее, чем предыдущий вариант, но при этом имеет более изысканный вид и при необходимости может трансформироваться в обычный стул.

Фигурные элементы вырезаются по лекалам. Кромки обрабатываются с помощью наждачной бумаги. Подвижная часть соединяется с неподвижной при помощи рояльных петель. Имея определенные навыки и терпение, Вы сможете сделать своими руками подобную конструкцию.

Еще одной альтернативой может стать конструкция, состоящая из табурета и подвижного модуля, который в сложенном положении спрятан под сиденьем. Модуль состоит из двух ступеней и выдвигается с помощью направляющих, по тому же принципу, что и выдвижные ящики. Детали данной лестницы показаны на рисунке 10.

Стул-лестница состоит из следующих элементов:

  • 4 ножки 10×72,5 см;
  • 2 верхние проножки 3,8×18 см;
  • 2 нижние проножки 10×42 см;
  • 2 верхние царги 12,5×34,5 см;
  • 1 нижняя царга 10,5×34,5 см;
  • верхняя ступенька 27×25 см.

Все детали имеют толщину 19 мм. Для изготовления боковых накладок понадобится 2 листа фанеры толщиной 3 мм с размерами 17×25 см.

Выдвижной модуль состоит из следующих элементов:

  • 2 средние ножки шириной в 10 см и длиной в 47 см и две малые ножки шириной в 10 см и длиной в 21,5 см;
  • 2 проножки ступеней шириной в 10 см и длиной в 40 см;
  • 2 передние царги ступеней шириной в 9 см и длиной в 22 см;
  • 1 задняя царга ступенек шириной в 10,5 см и длиной в 30 см;
  • 2 ступени шириной в 18 см и длиной в 29,8 см.

Все детали имеют толщину 19 мм.

Для изготовления стул-лестницы также понадобятся:

  • направляющие — 2 комплекта, каждая длиной по 31 см;
  • крепежные детали: шпонки, шканты, шурупы;
  • наждачная бумага;
  • клей, шпатлевка, краска или мебельный лак.

Необходимо запастись и инструментами: ножовкой, лобзиком, рубанком, дрелью, шлифовальной машинкой и струбцинами.

Сначала из предварительно отшлифованных заготовок шириной 10 см выпиливаются ножки, как показано на чертеже ниже.

Затем вырезаются проножки и фанерные накладки.

Далее, в зависимости от выбранного типа креплении, необходимо выбрать пазы для шпонок либо высверлить отверстия для шкантов и соединить средние ножки. Место соединения срезается под небольшим углом. Углы ножек скругляются, что поможет избежать их скалывания.

Выпиливаются царги, при этом их верхние торцы необходимо скосить под углом в 80°. Выпиливаются и все ступеньки, после чего их ребра слегка скругляются. На нижней ступеньке необходимо сделать угловые вырезы 3,8 на 3,8 см, как показано на рисунке 10.

Когда все детали готовы, табурет-стремянка своими руками собирается с использованием шкантов и шурупов без применения клея. Это необходимо для выявления и исправления возможных огрехов. Сборка производится в следующем порядке:

  1. большие ножки соединяются с верхними проножками с помощью шурупов;
  2. прикрепляются верхние царги и нижняя царга и монтируется верхняя ступенька;
  3. собираются попарно средние ножки, проножки крепятся на внешнюю сторону каждой пары. Получившиеся узлы соединяются царгами;
  4. маленькие ножки крепятся шурупами к проножкам и соединяются царгой. Укрепляем оставшиеся 2 ступени.

Если все действия выполнены правильно, у вас должны получиться две части табурета. Теперь необходимо установить их так, как они будут соединяться, и к внешней стороне подвижных проножек прикрепить направляющую, причем ее задние торцы должны располагаться на том же уровне, что и задние кромки проножек. Весь процесс крепления выдвижного механизма показан на рисунке.

Чтобы избежать перекоса, устанавливаем в одну линию передние кромки подвижных ступеней, после чего полностью вытягиваются в паз проножек и закрепляются свободные части направляющих.

Проверяем, насколько четко работают все подвижные части табуретки, при необходимости вносим коррективы. Когда все окончательно подогнано, табурет разбирается и собирается вновь уже с использованием столярного клея.

Готовое изделие покрывается прозрачной шпаклевкой. После того, как она высохнет, наносится 3 слоя лака. Накладки из фанеры окрашиваются, после чего функциональный и эстетичный табурет-лестница полностью готов к эксплуатации.

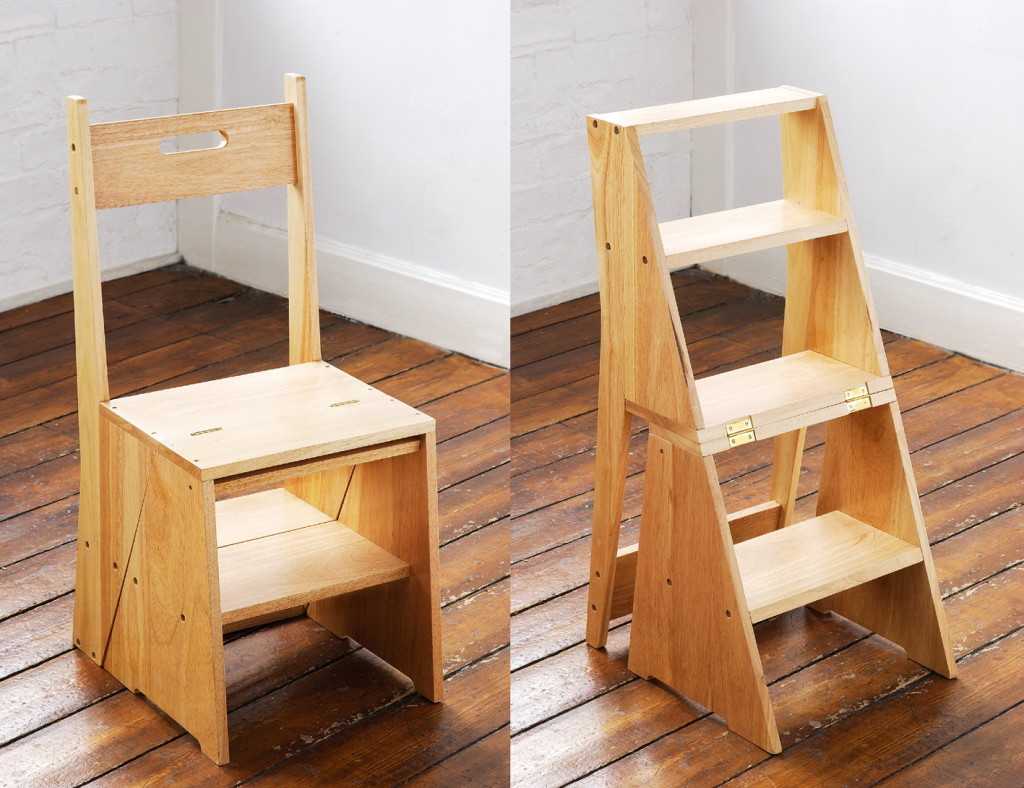

Стул-стремянка

Стремянки, как любые другие складные конструкции, имеют одно неоспоримое преимущество — их удобно хранить. В сложенном состоянии приспособление может быть помещено в кладовку или даже просто спрятано за межкомнатную дверь.

Стул стремянка компактен и легкий в установке.

Но все-таки для хранения традиционных стремянок требуется некоторое пространство. А вот модификации, складывающиеся в табуретку или стул, могут быть настолько компактны, что не займут места вообще. Но и высота у них небольшая.Создание стула-стремянки своими руками из дерева не представляет особых сложностей. Понадобятся доски толщиной 45 мм и бруски 35×45 мм. Из крепежа — саморезы или гвозди, а также деревянные штифты.

Для полной экономии места, такая стремянка может трансформироваться в стул.

Компактность конструкции потребует внимательного отношения к изготовлению деталей и сборке. Чертежи содержат размеры, соблюдение которых обязательно. В противном случае складывание и раскладывание стула-стремянки может стать затруднительным или вообще невозможным.

Чертеж стула стремянки.

Детали конструкции не должны создавать помех друг другу при движении. Две нижние ступени, похожие на небольшой стул, вращаются на штифтах. При складывании они помещаются внутрь табурета. Можно предусмотреть дополнительный крепеж — блокировку, фиксирующую конструкцию в разложенном состоянии.

Стул стремянка в слаженном состоянии.

Изготовление деревянного стула стремянки. https://www.youtube.com/watch?v=TKzwnDsXsu4

Многофункциональный вариант

Бывает, что стремянка, будучи безусловно полезным приспособлением, большую часть своей «жизни» простаивает. Но своими руками можно соорудить стремянку, сфера применения которой будет намного шире, чем обычно. Стол, мольберт, беседка и кровать — вот, что может быть сделано с помощью конструкции, описываемой ниже.

Стол стремянка послужит как и для приёма пищи, так и для работ по дому.

Итак, для изготовления опор берут полутораметровые доски, толщиной 60 мм, шириной 180 мм. Ступени тоже делаются из досок. В опорах нужно выбрать пазы для крепления ступеней. Подпорка оборудуется перекладиной, для возможности ее перестановки сверлятся дополнительные отверстия.Особенностью данной конструкции является шарнирное соединение. Края опорных досок отпиливают под нужными углами, к верхним концам прикручивают упорные доски. Нижние края этих досок соединяет рояльная петля. При такой конструкции стремянке не нужны дополнительные приспособления, предохраняющие ее опоры от разъезжания. Рояльная петля с упорными досками гарантированно удержат разложенную стремянку в рабочем положении. Чертеж лестницы содержит также схематичные чертежи конструкций, получаемых на ее основе.

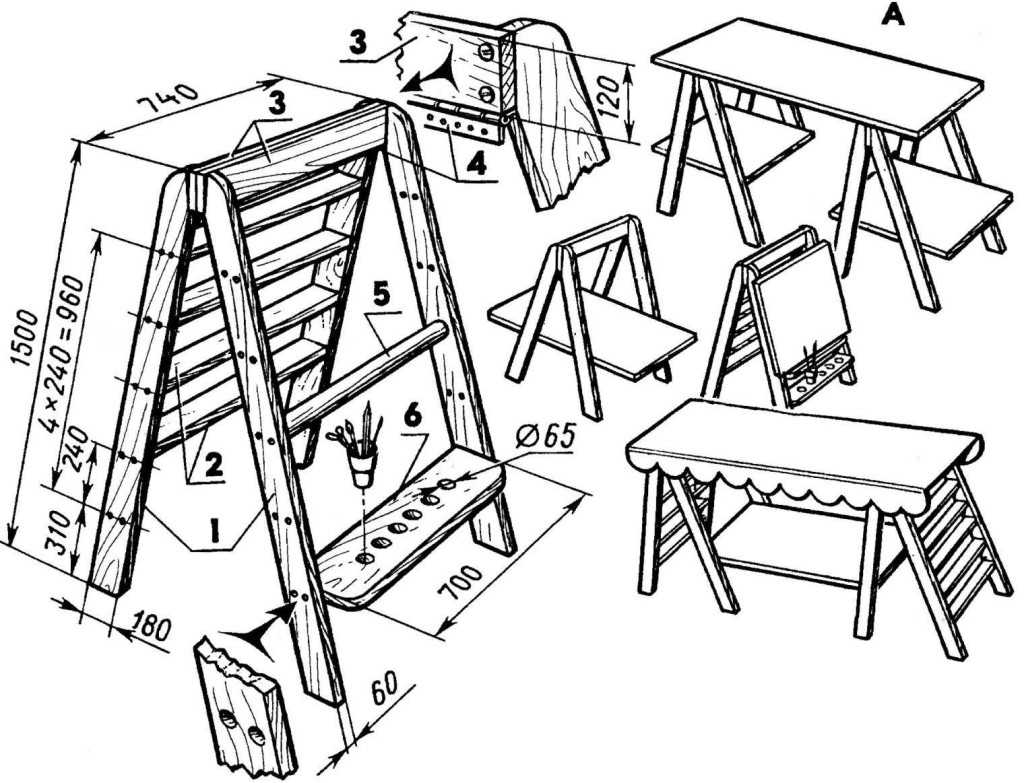

Чертеж столика стремянки.

Работы по изготовлению деревянной лестницы

Берем в руки рубанок и обрабатываем все доски. Далее нарезаем стойки длиной 2,77 и 3 метра. Те бруски, которые короче, идут на изготовление ступеней. Их понадобится восемь штук разной длины (0,46 м; 0,49 м; 0,52 м; 0,54 м; 0,57 м; 0,6 м; 0,63 м; 0,66 м.). Плюс к ним необходимо подготовить две перекладины, из которых в дальнейшем сделать упоры стремянки.

Намечаем паз 2,5х3,5 сантиметра для ступенек в 0,2 метра от верхней части, последующие – через каждые 0,33 метра от предыдущего. Также делаем отметки на тех брусках, которые пойдут на упоры, в 2,5 и 83 сантиметрах от верхнего края. После берем стамеску и молоток, аккуратно проделываем окошки в намеченных частях.

На длинном и коротком брусках проводим разметку для вставки шипов длиной 6 см. При помощи ножовки делаем поперек пропилы, отступая от края 6 см. После этого пропиливаем продольно линии до момента соединения с первыми. Затем ставим крайние перекладины в свои гнезда и забиваем гвозди. Только не надо усердствовать – шляпки пусть выглядывают. Также нумеруем все ступени с торца.

Вставляем две планки для фиксации в гнезда на упорах. На ступенях выпиливаем шипы, из первой и последней вытягиваем гвозди, после чего производим сборку стремянки из дерева. Чтобы шипы вошли как можно плотнее в пазы, простукиваем киянкой.

Склейка и сбор

После всех этих процедур нужно разобрать лестницу и приступить к грунтовке и покраске. В упоре и стойках делаем небольшие отверстия диаметром 7 мм. Понадобятся специальные дюбели, которые изготавливаем из доски и при помощи рубанка или ножа округляем из, добиваясь диаметра 0,8 и длины 7 см. Намазываем их клеем ПВА и вставляем в отверстия.

С помощью саморезов к верху лестницы из дерева крепятся металлические уголки, а железные пластины прикручиваем на верхнюю часть упора. Если нет шуруповерта и работать приходится отверткой, то сначала шилом делаем в доске дырочку. Можно также использовать дрель со сверлом диаметром 1 мм, а затем с легкостью вкрутить саморез.

Какие достоинства у стремянки из дерева?

  • Во-первых, принимаясь за изготовление такой лестницы своими руками, вы экономите на приобретении уже готовой в магазине.
  • Во-вторых, вряд ли вы найдете в продаже именно деревянную стремянку, даже в каталогах не найдете фото похожей.

Сегодня рынок завоевали изделия из алюминия, которые очень легкие. Но, несмотря на то, что получившаяся конструкция имеет большой вес, она выигрывает в устойчивости.

Применять лестницу вы можете как в своем саду, так и в доме при оклейке стен обоями. А если ее обработать и покрасить, то она вряд ли в ближайшие лет 10-15 сможет испортиться. Потратив на постройку стремянки максимум один день, вы обеспечите себя важным и необходимым предметом в быту и хозяйстве.

Как собрать большую стремянку

Для того чтобы сделать лестницу из доски своими руками, нужно подготовить следующие инструменты:

Из материалов понадобится брусок 50х30 мм. Из него будут изготовлены как стойки, так и ступеньки лестницы. Общая длина бруска должна составлять около 13-14 м. Специализированные компании обычно продают пиломатериалы стандартной длины в 6 или 12 м.

Поэтому, скорее всего, придется приобрести три бруска в 6 м. Но остатки в последующем в хозяйстве наверняка пригодятся. Иногда деревянные стремянки собирают не из бруса, а из доски 25х80 мм. В этом случае также придется приобрести три штуки.

Помимо пиломатериалов для сборки деревянной стремянки своими руками нужно будет купить разного рода доборные элементы (болты, спицы, уголки, шарниры, клей и пр). Перед началом выполнения работ брус или доску следует тщательно обработать антисептиком.

Эскиз стремянки

Перед тем как приступать к сборке, конечно же, нужно разработать чертеж будущей складной лестницы. При этом следует учесть то, что сверху она должна быть уже, а снизу — шире. Это придаст конструкции устойчивость.

Можно также не заморачиваться с разработкой схемы и найти готовую в интернете. Либо воспользоваться чертежом, представленным на рисунке ниже. Далее, будет дано описание сборки именно такой лестницы.

Как сделать тетивы и ступени

Стойки деревянной стремянки своими руками изготавливаются так:

  1. От бруса отрезается четыре тетивы длиной 150 мм. Две из них будут поддерживать ступеньки, две пойдут на опорную часть стремянки.
  2. В двух тетивах проделываются пазы глубиной 2 см и высотой 2.5 см на всю ширину бруса. Середина первого сверху паза должна располагаться на расстоянии в 12.5 см от верха тетивы. Следующих — с шагом в 29 см.
  3. В двух стойках, предназначенных для опоры, делают по три таких же паза для перемычек. Одну располагают на высоте первой будущей ступени стремянки, вторую — на уровне последней и третью — посередине.

Те концы стоек, которые в дальнейшем будут располагаться сверху, следует скруглить, удалив острые углы. Нижние же края следует обрезать под таким углом, чтобы стремянка в развернутом виде была устойчивой, а затем оббить резиной. Провести эту операцию можно сразу, а можно и после сборки лестницы.

Ступеньки стремянки нарезают согласно чертежу. То есть в нашем случае их длина будет составлять 37, 42, 47, 52, 57 и 50 см. В каждой из ступенек нужно сделать шипы с обеих сторон толщиной 2.5 см и длиной 2 см.

Сборка рабочей части

На следующем этапе ступеньки вставляются в пазы стоек. Предварительно шипы можно промазать столярным клеем. Пазы в тетивах должны быть проделаны таким образом, чтобы шипы ступенек входили в них как можно плотнее. Иначе в последующем стремянка может разболтаться.

Забиваются шипы ступенек в пазы стоек с помощью молотка. После того как все ступеньки будут установлены на место, их закрепляют болтами с торца через тетиву.

Если стремянка собирается не из бруса, а из доски, действовать нужно немного по-другому. Сделать пазы в этом случае не получится. Для этого просто не хватит толщины доски. На таких стремянках ступени проще всего закрепить на прикрученные к тетивам стальные уголки с длинными полками.

Для того чтобы складная лестница получилась максимально надежной и долговечной, тетивы рабочей части можно дополнительно скрепить спицами. В этом случае под пазами высверливаются отверстия. После монтажа ступенек в них вставляются спицы и стягиваются по обеим сторонам болтами.

Сборка стремянки

После того как опорная и рабочая части будут собраны их нужно соединить друг с другом. Выполняют эту операцию при помощи шарниров с петлями или кронштейнов. На заключительном этапе внизу стремянки крепят сдерживающую цепь. Она не позволит опорной и рабочей части разойтись слишком широко.

Правила эксплуатации

Готовые изделия из дерева нужно обработать антисептиком с защитой от влаги

Готовая лестница смотрится аккуратно, но такой вид сохраняется недолго, если изделие не пропитывать защитными составами или не окрашивать. Бактерии проникают в волокна древесины, начинается гниение.

Правила предварительной обработки древесины:

  • первый слой пропитки наносят и оставляют на пару часов для высыхания;
  • второй раз пропитывают и также ждут 2 часа;
  • используют лак, чтобы получить красивый вид и блеск. Изделие можно использовать через 2 дня.

Если лестницы транспортируют в автомобилях, их крепят так, чтобы исключить перемещение по кузову, и не испортить внешний слой краски. Перед применением после перерыва проверяют функциональность конструктивных узлов и визуально осматривают на предмет появления трещин или сколов.

Приставляют трап к плоской вертикальной и надежной поверхности, оба верхних конца должны иметь упор.

Инструменты и материалы

Чтобы сделать переносную лестницу, первым делом надо выбрать строительный материал. Учитывая условия ее эксплуатации, он должен иметь высокую степень износостойкости.

Для этих целей используют преимущественно хвойные породы дерева, сочетающие в себе прочность, низкую стоимость. Однако профессионалы советуют раскошелиться один раз, но купить качественные дубовые или кленовые брусья. Срок их эксплуатации гораздо больше, чем хвойных.

Для работы также понадобится небольшой набор инструментов и материалов:

  • пила;
  • саморезы;
  • шуруповерт;
  • рулетка;
  • антисептик;
  • клей по дереву;
  • башмаки из резины для упора.

Видео изготовления стула-стремянки своими руками

Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.

Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.

Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.

Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.

Виды стремянок

Стремянки изготавливают из различных материалов, в т. ч. из дерева

При изготовлении стремянок используют:

  • дерево;
  • металл (железо, сталь);
  • алюминиевые сплавы.

Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.

Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.

Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.

  • простая стремянка из бруса;
  • стул-стремянка;
  • многофункциональная лестница-трансформер.

Простая стремянка из бруса

Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.

1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.

Ступени и перекладины должны быть следующих размеров:

  • 59 см (2 единицы);
  • 54,5 см;
  • 50 см;
  • 45,5 см;
  • 41 см (3 единицы).

На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.

Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.

Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной

При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см

Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.

Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.

Стул-стремянка

Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.

Вариант с опрокидывающейся спинкой. Общий вид и чертежи.

При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.

Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.

Многофункциональная лестница-трансформер

Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.

Схема лестницы-трансформера

Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.

Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.

Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.

Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
