Как сделать приставную деревянную лестницу своими руками: чертежи, инструкция, выбор конструкции

Советы профессионалов

Прежде чем сделать самим стул-стремянку, нужно обработать все поверхности, чтобы конструкция была удобна в эксплуатации. Все элементы нужно шлифовать, грунтовать, шпаклевать. Заглушками на саморезы могут служить пластиковые или деревянные пробки. Лучше для работ использовать деревянный стул-трансформер. Для стула не нужно выделять определенное место, чтобы хранить его.

Конструкцию можно декоративно украсить или покрасить лаком. Лучше нанести 3 слоя лака и после каждого покрытия оставить стул хорошенько высохнуть. Если хочется создать яркий декор, то нужно воспользоваться красками, имеющими контрастные оттенки, они подойдут для сиденья и спинки. Если помещение оформлено в стиле прованс, то стул-стремянку лучше покрасить белым колером.

В следующем видео вас ждет мастер-класс по изготовлению деревянного стула, трансформирующегося в удобную стремянку.

Выбор материала для самостоятельного изготовления

Оптимальным вариантом является древесина. Этот материал обладает характерными особенностями:

Прочность. Способность выдерживать механические нагрузки.
Твердость. Способность не поддаваться сгибанию.
Износостойкость. Сопротивляемость износу, которая определяет срок службы изделия, сделанного из выбранного сорта древесины.

Деревянные стремянки гораздо легче изготовить самостоятельно, в отличие от металлических конструкций. Важным условием является правильный подбор материала.

Сосна

Пиломатериал, который удобно обрабатывать без дополнительных заводских приспособлений. Он хорошо сохраняет свои физические и химические качества на протяжении длительного времени. Мягкая структура сосны позволяет использовать любые средства для покрытия: лаки, морилки, краски.

Ель

По отзывам специалистов, еловые конструкции хорошо держат крепежи. Это становится возможным благодаря особой структуре еловой древесины.

Дуб

Самый дорогой сорт древесины, который используют для изготовления стремянки только в том случае, если конструкция будет выполнять декоративную функцию. Дубовые изделия прочны, долговечны, вписываются в любой интерьер.

Береза

Березовые стремянки со временем могут потрескаться, стать сухими в середине, но они хорошо выглядят, поддаются декорированию. Березовые изделия отличаются легкостью, их удобно хранить, а также использовать как подставку под цветы.

Кедр

Плотный и надежный материал, который хорошо поддается столярной обработке. Кедровые изделия могут эксплуатироваться на протяжении столетий. Кедр почти не используют для изготовления лестниц или подставок, так как брус из кедра имеет высокую стоимость и предназначается для производства элитной резной мебели.

Осина

Осиновые лестницы домашнего изготовления не отличаются долговечностью. Осина начинает подгнивать, если долго стоит в помещении, где повышены показатели влажности воздуха.

Липа

Липовую древесину часто используют для внутренней отделки помещений. Стремянки из липы отличают легкость и прочность.

Лиственница

Лиственницу чаще всего используют для изготовления грубых конструкций, так как материал плохо поддается обработке. Лиственные лестницы подходят для больших по площади помещений.

Изготовление стремянки своими руками поэтапно

Поскольку вполне очевидно, что металл имеет некоторые преимущества перед древесиной, рассмотрим, как изготовить стремянку из обычной стали.

Разумеется, крайне желательно иметь навыки работы со сварочным аппаратом. Также будем использовать и болтовое соединение. То есть у нас получится комбинированная сборка.

Для ног лестницы, то есть четырех ее опор, нам потребуются 4 трубы квадратного или прямоугольного профиля (более желателен последний вариант). Длина их должна быть одинаковой.

На одном конце каждой делаем сквозное перфорирование с идентичным для всех заготовок отступом от торца. Далее просто соединяем опоры попарно длинными болтами с короткой резьбовой нарезкой на конце. Такие крепежные элементы позволят свободно двигаться опорам по отношению друг к другу, как на шарнире.

Материал для изготовления стремянки

Укладываем сложенные пары опор параллельно и начинаем отмерять равные отрезки от нижней части внешних ног, делая разметку под будущие перекладины или ступеньки. Материал для них можно использовать любой: такой же профиль, арматуру, уголок. Крайне желательно выверять разметку с помощью угломера, чтобы ступени были строго под 90° к опорам.

Вымеряем ровные углы

Расчет лестницы должен быть максимально точным, чтобы не было перекосов.

Подключаем к электросети сварочный аппарат, если он у вас электрический, и вставляем в держак электрод, если же агрегат карбидный, то заправляем его и настраиваем горелку. Изготовление лестницы-стремянки своими руками лучше начинать с монтажа точечной сваркой. Сначала лучше крепить верхнюю и нижнюю перекладины, выверив при этом расстояние между опорами .

Крепим перекладину

Затем устанавливаются и фиксируются точками промежуточные элементы, согласно предварительно сделанной разметке. Когда конструкция собрана, убеждаемся в правильности соединения деталей и делаем сварочные швы.

Фиксируем ступеньки сваркой

Вторые две опоры тоже нужно соединить между собой, чтобы они не двигались по отдельности. Поэтому переворачиваем конструкцию, берем еще 2-3 обрезка того же материала, который пошел на перекладины или ступени, и навариваем на внутренние второстепенные стойки сверху, снизу и посередине.

Навариваем внутренние второстепенные стоики

Для прочности можно добавить еще одну деталь по диагонали между поперечинами. Крепим между секциями тросик со слабиной, достаточной для раздвигания опор на необходимое для устойчивости конструкции расстояние.

На этом изготовление лестницы-стремянки можно было бы завершить, если использовать ее только для дома. Однако на участке, где мало твердых покрытий, вроде асфальта или плитки, опоры будут легко проваливаться в грунт, особенно после дождя. Во избежание берем еще два обрезка профиля и навариваем снизу на торцы ножек, соединяя попарно внешние и внутренние лестничные ноги.

Изготавливаем торцы ножек

Однако в использовании трубы прямоугольного сечения есть одно неудобство – она может забиваться землей. Поэтому, чтобы не делать лишнюю работу, заваривая торцы профиля, лучше использовать уголок, особенно, если именно этот материал был пущен на ступени. Стремянка готова.

Готовая стремянка

Инструменты и материалы

Деревянный стул-трансформер можно легко смастерить своими руками. Для изготовления потребуется древесина или фанера. Помимо экологичности, древесина легко поддается любой обработке и обладает достаточно высокой степенью прочности, надежностью и, при должном уходе, прослужит долгие годы.

В домашних условиях Вы сможете собрать любой из 4 видов стула-стремянки.

Дополнительно потребуются крепежные инструменты:

шпонки, шканты, саморезы, шурупы, столярный клей;
струбцины, дрель и сверла, электро-лобзик;
рояльная петля, два набора направляющих для ступеней (310 мм);
шлифовальная машинка или наждачная бумага;
лакокрасочные покрытия для финальной обработки.

Вариант нескладной конструкции табурета-стремянки.

Затем необходимо подготовить детальный чертеж будущего стула-стремянки. Обзор стула-стремянки. https://www.youtube.com/watch?v=85t8FxC1Fu0

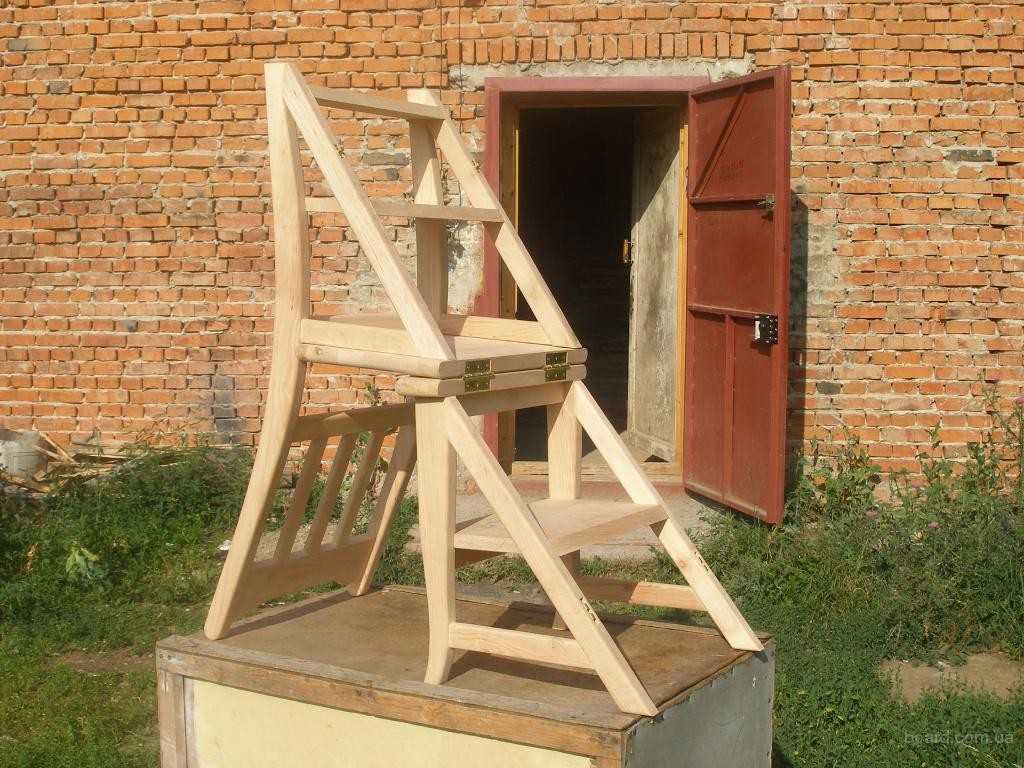

Строим классический вариант стула-стремянки

Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:

Электролобзик с комплектом пил по дереву;
Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
Полировальный аппарат с насадкой по дереву;
Шуруповерт;
Комплект столярных струбцин.

Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.

В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.

Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.

Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.

На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.

Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.

Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео

https://youtube.com/watch?v=oQq1OMXHA1Q

Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.

Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.

После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.

Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты.

Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.

Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.

Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.

Материалы

Дерево имеет преимущества перед другими материалами:

легкая обработка;
натуральный цвет, большой выбор фактуры;
подбор сочетания с интерьером;
экологически чистый материал.

Впрочем, дерево – не единственный вариант, поскольку можно прибегнуть к помощи стальных и дюралевых труб небольшого диаметра, фанеры и т.д.

Важно знать: подобную стремянку следует делать самостоятельно особенно в тех случаях, когда предпочтение отдается функциональности использования и деревянным материалам. Здесь уже многое зависит от личных навыков и уровня мастерства того, кто будет делать этот стул-трансформер

И, разумеется, не в последнюю очередь стоит рассматривать вопрос интерьера и того дизайна, в который должно быть вписано финальное изделие

Здесь уже многое зависит от личных навыков и уровня мастерства того, кто будет делать этот стул-трансформер. И, разумеется, не в последнюю очередь стоит рассматривать вопрос интерьера и того дизайна, в который должно быть вписано финальное изделие.

Стремянка табурет своими руками

Про особенности изготовления такого полезного инструмента в хозяйстве как стремянка-табурет, советую просмотреть видео:

В чем заключается универсальность применения и использования такой стремянки-табурета? В том, что её можно использовать во множестве ситуаций, а именно — табурет может быть:

складным;
трансформером;
стационарным.

Складной табурет является более удобным в практическом пользовании среди той жилплощади, где мало места. Трансформер — это такой табурет, который одним движением может превратиться в полноценную стремянку. Стационарный табурет-стремянка — это когда ножки расположены под значительным наклоном и имеют поперечные планки, причем каждая из них может использоваться как ступенька. Схема-чертеж стремянки-табурета такая:

Пояснение к схеме табурета стремянки:

Крайние ножки табурета должны быть поставлены так, чтобы они упирались в пол с углом в 90 градусов, а длинные под углом в 70-80 градусов, но при этом основа их должна твердо стоять на полу. Длинные ножки соединяются меж собой тремя деревяшками, таким образом, они играют роль ступенек. Для каждой ступеньки перед этим должно быть высечено определённое углубление, в которое они будут помещаться. Для крепости они заливаются столярным клеем и забиваются гвоздями.

Далее следует прикрепить планки к более коротким ножкам стремянки табурета. Для большей надежности они крепятся таким образом: по одной внизу и вверху, а ещё одна — диагонально на ножки табурета. Также, чтобы зафиксировать конструкцию табурета по диагонали, соединяются маленькая и большая ножки с обеих сторон.

Вот три пошаговых руководства по созданию конструкции стремянки, табурета, стула на ваш выбор. Но сколотить, стремянку, стул или табурет мало, за ним ещё нужно присматривать, чтобы он прослужил как можно дольше. Это достигается за счёт дополнительной обработки после завершения сборки стула или табуретки, не откладывая в долгий ящик. В качестве защитной обработки используют антисептическую пропитку с дополнительной влагостойкостью, олифу, морилку, лак или краску. Чтобы избежать заеданий во время раскладок лестниц стремянки-табурета-стула, то все петли, все поворотные детали необходимо смазать маслом, а в случае регулярной эксплуатации смазывать с определённым периодом.

При изготовлении лестницы-табурета своими руками следует воспользоваться следующей формулой:

2h+s= 400…450 мм

H
– обозначение высоты, которой обладает подступенок. 150-200 миллиметров считаются оптимальным сочетанием.
Длина проступи обозначается как S
. Её лучше делать на 100-200 миллиметров.

Очень высокой детская лестница-табурет быть не должна

Максимально допустимое значение – 500-700 мм
Здесь важно обращать внимание на угол наклона лестницы, высоту стула.
Не больше 400 миллиметров всегда составляет расстояние между краем сиденья и началом ступеней. Только в этом случае эксплуатация будет удобной.
Верхняя плоскость должна быть такой, чтобы человек мог спокойно не только стоять, но и сидеть
Большая часть площади стоп обычно находится на постаменте.

важных элементовразных производителейЛестницу-табурет такого типа легко собрать своими силами
оптимальное решение

Стул-стремянка — маленький помощника для Вашего дома.

В каждом доме возникает потребность в использовании лестницы. Высокие антресоли, шкафчики и полки заставляют хозяек сооружать пирамиды из стульев и табуреток, что может повлечь за собой травму. Можно, конечно воспользоваться лестницей, но лучше, если в хозяйстве будет удобный . Такая конструкция не потребует дополнительного места для хранения и сможет использоваться ежедневно как обычный стул. Именно с его помощью можно легко добраться до высоких полок.

Любой домохозяйке не будет трудностей воспользоваться таким стулом-стремянкой.

Как собрать большую стремянку

Для того чтобы сделать лестницу из доски своими руками, нужно подготовить следующие инструменты:

ножовку по дереву;
метровую линейку;
дрель;
молоток.

Из материалов понадобится брусок 50х30 мм. Из него будут изготовлены как стойки, так и ступеньки лестницы. Общая длина бруска должна составлять около 13-14 м
. Специализированные компании обычно продают пиломатериалы стандартной длины в 6 или 12 м.

Поэтому, скорее всего, придется приобрести три бруска в 6 м. Но остатки в последующем в хозяйстве наверняка пригодятся. Иногда деревянные стремянки собирают не из бруса, а из доски 25х80 мм. В этом случае также придется приобрести три штуки.

Помимо пиломатериалов для сборки деревянной стремянки своими руками нужно будет купить разного рода доборные элементы (болты, спицы, уголки, шарниры, клей и пр). Перед началом выполнения работ брус или доску следует тщательно обработать антисептиком.

Эскиз стремянки

Перед тем как приступать к сборке, конечно же, нужно разработать чертеж будущей складной лестницы. При этом следует учесть то, что сверху она должна быть уже, а снизу — шире
. Это придаст конструкции устойчивость.

Можно также не заморачиваться с разработкой схемы и найти готовую в интернете. Либо воспользоваться чертежом, представленным на рисунке ниже. Далее, будет дано описание сборки именно такой лестницы.

Как сделать тетивы и ступени

Стойки деревянной стремянки своими руками изготавливаются так:

От бруса отрезается четыре тетивы длиной 150 мм
. Две из них будут поддерживать ступеньки, две пойдут на опорную часть стремянки.
В двух тетивах проделываются пазы глубиной 2 см
и высотой 2.5 см на всю ширину бруса. Середина первого сверху паза должна располагаться на расстоянии в 12.5 см от верха тетивы. Следующих — с шагом в 29 см.
В двух стойках, предназначенных для опоры, делают по три таких же паза
для перемычек. Одну располагают на высоте первой будущей ступени стремянки, вторую — на уровне последней и третью — посередине.

Те концы стоек, которые в дальнейшем будут располагаться сверху, следует скруглить, удалив острые углы. Нижние же края следует обрезать под таким углом, чтобы стремянка в развернутом виде была устойчивой, а затем оббить резиной. Провести эту операцию можно сразу, а можно и после сборки лестницы.

Ступеньки стремянки нарезают согласно чертежу. То есть в нашем случае их длина будет составлять 37, 42, 47, 52, 57 и 50 см
. В каждой из ступенек нужно сделать шипы с обеих сторон толщиной 2.5 см и длиной 2 см.

Сборка рабочей части

На следующем этапе ступеньки вставляются в пазы стоек. Предварительно шипы можно промазать столярным клеем. Пазы в тетивах должны быть проделаны таким образом, чтобы шипы ступенек входили в них как можно плотнее
. Иначе в последующем стремянка может разболтаться.

Забиваются шипы ступенек в пазы стоек с помощью молотка. После того как все ступеньки будут установлены на место, их закрепляют болтами с торца через тетиву.

Если стремянка собирается не из бруса, а из доски, действовать нужно немного по-другому. Сделать пазы в этом случае не получится. Для этого просто не хватит толщины доски. На таких стремянках ступени проще всего закрепить на прикрученные к тетивам стальные уголки с длинными полками.

Для того чтобы складная лестница получилась максимально надежной и долговечной, тетивы рабочей части можно дополнительно скрепить спицами. В этом случае под пазами высверливаются отверстия. После монтажа ступенек в них вставляются спицы и стягиваются по обеим сторонам болтами.

Сборка стремянки

После того как опорная и рабочая части будут собраны их нужно соединить друг с другом. Выполняют эту операцию при помощи шарниров с петлями или кронштейнов
. На заключительном этапе внизу стремянки крепят сдерживающую цепь. Она не позволит опорной и рабочей части разойтись слишком широко.

Лишним не будет: детали для удобства

Чтобы сделать стремянку самостоятельно еще более практичной и удобной для эксплуатации, предусмотрите мелочи:

сделайте съемную верхнюю ступень, которая будет ставиться на стремянку. Она может быть выполнена из дерева, а за крепления ответят направляющие. С такой деталью будет удобно, если нужно покрасить потолок, тогда ведро с краской можно поставить рядом с собой. О том, как сделать такую деталь, расскажет видеоролик

Watch this video on YouTube
прикрепите сбоку небольшие крюки из металла, куда вы сможете повесить инструменты или небольшое ведро с нужной технической жидкостью;
оборудуйте систему хотя бы одним поручнем – спускаться и подниматься будет быстрее и проще;
сделайте крючок из металла для скрепления частей стремянки, когда она сложена. Так вы избежите самопроизвольного раскрывания, если планируется использование в качестве приставной системы.

Важно: не экономьте на материалах, особенно на небольших элементах – шарнирах, саморезах. Все части системы должны быть очень прочными

Самодельная стремянка не сможет выдержать более 100 килограммов на себе

Стремянка своими руками: выбираем лучший вариант

Прочная и легкая лестница нужна и на загородном участке, например – в саду, и в частном доме, и в квартире с высокими потолками будет нелишней. И далеко не всегда самый лучший вариант – из достаточно легкого и крепкого дерева.

Особенно, если речь идет об использовании инвентаря на жилплощади в многоэтажном секционном доме. Дело в том, что древесина требует особого ухода, ввиду того, что легко впитывает влагу и имеет тенденцию к рассыханию, а также легко становится обиталищем различных жучков. Металл менее уязвим, хотя и он может подвергнуться коррозии, если это не специальный сплав или алюминий.

Строительные стремянки бывают трех типов – обычные А-образные, универсальные и лестницы-трансформеры. Первые ничем не примечательны, а вот вторые уже могут вызвать интерес у многих владельцев загородных угодий.

Дело в том, что универсальные конструкции способны раскладываться из А-образного положения в прямое, то есть превращаться в обычную лестницу. Иногда они имеют и третий вариант позиции, типа «козлы», то есть принимают форму буквы П. Что же касается трансформеров, они обычно могут быть частью интерьера, превращаясь за ненадобностью в столы и стулья.

Самый сложный вариант для самостоятельного изготовления – маленькая стремянка складная, как сделать ее своими руками знает только тот, кто весьма искушен в слесарных работах. Гораздо проще соорудить в домашних условиях обычную лестницу в виде буквы А, собрав ее с помощью болтового или сварочного соединения из стальных или алюминиевых заготовок. Впрочем, если будут использоваться длинные болты, допускается комбинирование металлов, например, стойки из алюминия и перекладины из стали, это значительно облегчит конструкцию.

Следует учитывать, что сварочное соединение является наиболее прочным и, в случае необходимости, достаточно легко восстанавливается, в отличие от болтового. Последнее при неправильном расчете сопротивления материала нагрузке чревато определенными проблемами.

В частности, приложенная к болту чрезмерная масса деформирует его на изгиб, вследствие чего в точке наиболее высокого напряжения металл может лопнуть. Но даже просто согнутый болт уже доставляет неудобство при демонтаже стремянки. Также под нагрузкой иногда теряют форму отверстия под соединительные элементы, из-за чего также усложняется демонтаж.
