Каркасный дом своими руками: пошаговая инструкция возведения жилища

Фундамент под каркасный дом

Чтобы фундамент был прочным и служил много лет, нужно правильно выбрать тип основания. Что необходимо учесть:

Тип грунта на участке.
Высоту пролегания грунтовых вод.
Вес строения.
Сезонность проживания.
Регион, в котором планируется построить дом.
Ветровые и снеговые нагрузки.

Чаще всего под каркасное здание обустраивают следующие виды оснований:

свайный;
свайно-ростверковый;
ленточный малозаглубленный.

В России под каркасные строения чаще всего обустраивают свайно-ростверковый фундамент. Это один из видов быстровозводимых оснований, которые не требуют больших финансовых вложений. Если правильно рассчитать нагрузку и соорудить конструкцию, строго придерживаясь технологии, то прослужит она очень долго.

Бурить скважины под сваи можно как моторизированным способом, так и вручную. На дне каждого отверстия необходимо обустроить песчаную подушку, для этого:

Дно скважины хорошо утрамбовать, предварительно пролив его водой;
Засыпать гравийно-песчаную смесь – 15-20 см;
Пролить ее водой и утрамбовать;
Залить бетоном, примерно на 15 см.

Подушка готова.

В качестве опалубки можно использовать:

Стенки скважины, если грунт плотный и не склонен к осыпанию. Только перед тем, как проводить заливку бетона, нужно обустроить гидроизоляцию.
Рубероид – из него скручивается труба нужного диаметра, которую скрепляют металлизированным скотчем. Материал скручивается минимум в 4 ряда.
Асбестоцементные трубы – более простой, но дорогой вариант.
Трубы ПВХ – можно приобрести в любом строительном магазине.

Для усиления несущей способности фундамента, нужно провести армировку свай, для этого:

Подготовить арматуру сечением 16 мм – для основного каркаса, диаметром 10 мм – для обвязки.
Нарезать прутки основы нужного размера, не забывая о том, что они должны находиться выше уровня земли на 80 см. Это нужно для того, чтобы впоследствии привязать армировку ростверка.
Подготовить элементы для обвязки.
Соорудить из основной арматуры треугольную конструкцию, соединив ее обвязочными элементами с шагом 40 см.
Готовую конструкцию опустить в шахту строго вертикально.

Все готово – можно заливать бетон, марки не ниже М250.

Как только бетон схватиться, можно устанавливать опалубку для ростверка, который может быть заглубленным, повышенным или висячим. Для обустройства конструкции применяют готовые щиты из фанеры, сооружают прямо по месту из доски, толщиной 40 мм.

В опалубку укладывают гидроизоляцию, проводят армирование. Продольные прутья каркаса соединяют с выпусками из свай. В ленте нужно обустроить отверстия для коммуникаций и вентиляционной системы – для этого достаточно установить отрезки труб.

Также нужно приготовить шпильки для закрепления обвязочного бруса. Элементы стоит устанавливать с отступом от углов 30 см, далее шаг составляет 1-2 метра. Нужно помнить, что именно шпильки будут соединять основание дома с фундаментом, поэтому чем чаще они будут установлены, тем крепче конструкция.

Следующим действием будет заливка бетона. Чтобы конструкция набрала нужную прочность и при этом не растрескалась, ее следует накрыть полиэтиленом или рубероидом. К дальнейшей работе приступают через неделю, при условии, что температура воздуха не ниже +20 градусов. При более низкой температуре ждать придется дольше. Главное условие – бетон должен набрать не менее 50% своей прочности.

Создаем каркас

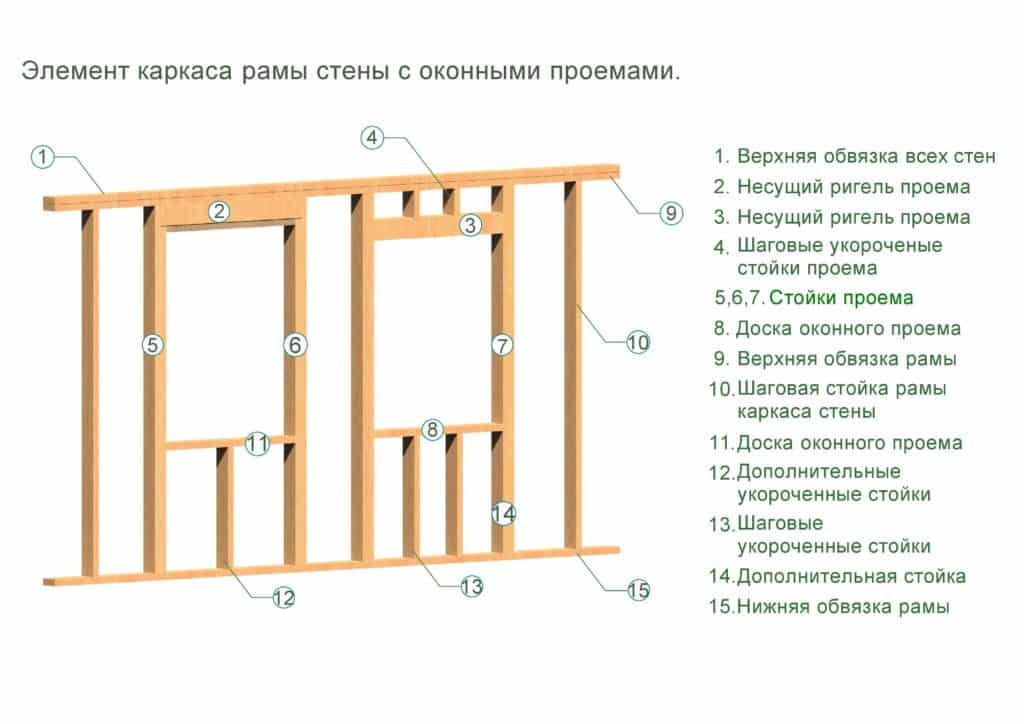

Из самого названия технологии понятно, что основной элемент такого сооружения – каркас, и именно на нем удерживается вся конструкция. Остов состоит из вертикальных стоек, зафиксированных при помощи ригелей и горизонтальной обвязки. Как и ранее, здесь весь строительный процесс выполняется поэтапно.

В зависимости от того, какая нагрузка будет воздействовать на несущие опоры, а также исходя из размеров утеплителя и обшивочного материала планируют расстояние между стойками. Универсальное сечение стоек 150х50 мм, в проемах ставят сдвоенный брус 150х50 мм. Самый популярный шаг – 600 мм (позволяет устанавливать утеплитель “в натяг” для плотного заполнения стены). Для соединения стоек с нижней обвязкой применяют временные раскосы, отчего сооружение приобретает необходимую жесткость.

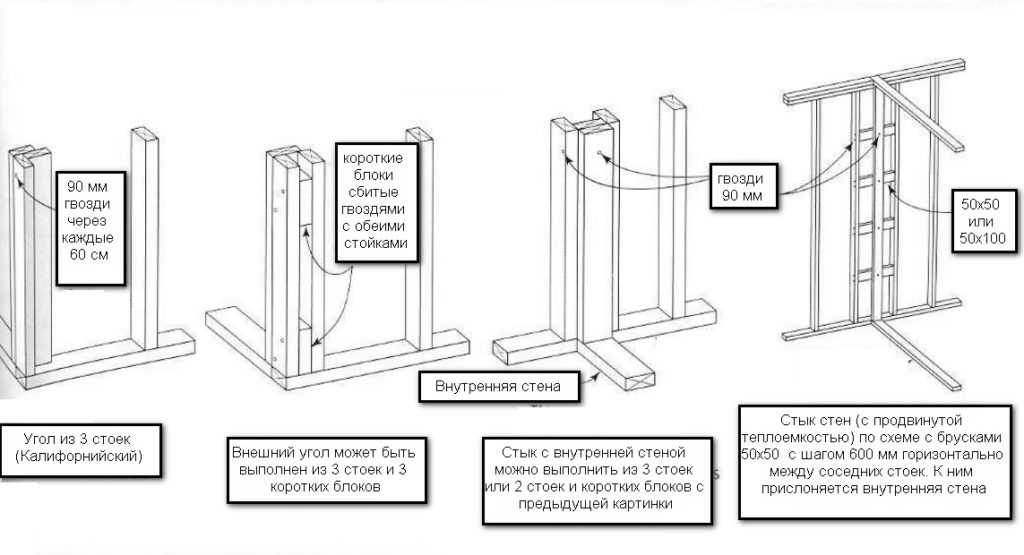

Схема устройства углов стен

Установке верхней обвязки осуществляется после установки всех стоек. Фиксация происходит при помощи таких же пазов, которые скрепляли нижний брус. Верхнее крепление к стойкам выполняется двумя гвоздями, которые должны войти в материал не менее чем на 10 см. Окончательное закрепление каркаса осуществляется постоянными укосами, установленными взамен демонтированных временных. Подробнее об этом читайте в статье “Верхняя и нижняя обвязка“. Также рекомендуем ознакомиться с устройством важнейших узлов каркасного дома.

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

Нет необходимости привлекать спецтехнику для его постройки.
Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
Огромный выбор строительного материала (свай).
Фундамент обладает прекрасными несущими характеристиками.
Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0.5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина. Как правильно собрать каркас – мы рассмотрим позже.

Схема каркасного дома

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

Гидроизоляция проводится пленками и мембранами. Они защищают стены от попадания влаги внутрь.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

Каркасный дом в разрезе

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

О финских домах, построенных по каркасной технологии, вы можете прочитать здесь. А о канадских каркасных домах — тут.

Особенности обустройства пароизоляции каркасного дома

Схема стены

Пароизоляция просто необходима в любом помещении. Особенно, если это жилой дом, в котором присутствуют кухня, ванная и другие места повышенной влажности. Отмечено, что в таких помещениях уровень влаги может быть даже выше, чем на открытом воздухе.

Установка пароизоляции часто производится неправильно.

Основная ошибка — это использование вместо заводских пароизоляторов самодельных материалов и полиэтилена. Пароизоляционная пленка, несмотря на свое сходство с полиэтиленом, имеет особую структуру. Она многослойна.
Неправильная и некачественная установка пароизолятора. Иногда строители в процессе монтажа мембраны могут порвать ее или повредить швы. Также часто случается, что мембрана плохо приклеивается к стенам.
Установка пароизолирующей мембраны с внешней стороны дома. Снаружи обычно делают ветрозащитные слои. А пароизолятор надо монтировать только изнутри. Кстати, при монтаже следует убедиться, что мембрана устанавливается нужной стороной.

Обычно толщина стен каркасного дома на 70% состоит из утеплителя. Если утепляющий слой будет разрушен, то строение развалится очень быстро.

Устанавливая пароизолятор, надо помнить, что здание должно «дышать». В нем должно присутствовать естественное движение воздушных масс.

Ни один материал не действует так разрушительно, как полиэтилен. Он полностью герметизирует помещение. Учитывая, что в современных домах присутствуют также герметичные стеклопакеты и двойные двери, можно представить, какая атмосфера будет в таком помещении.

Фундамент

Строительство каркасных домов, как и любых других, начинают с возведения фундамента. Существует несколько способов возведения фундамента. Различаются они по технологии и применяемым материалам.

Каркасные здания – сравнительно легкие конструкции. Здания по каркасной технологии возводят чаще всего в 1-2 этажа. Поэтому, фундамент под каркасный дом может быть не сильно заглубленным и не таким массивным, как если бы вы строили здание из кирпича.

Для каркасного домостроения вполне подходят такие типы фундаментов, как:

столбчатый фундамент;
свайный фундамент;
ленточный фундамент.

Столбчатый фундамент достаточно экономичен и отлично подходит для таких легкий построек, как каркасный дом

Важно учитывать тот фактор, что этот тип фундамента нуждается в организации эффективного утепления, а для регионов с низкими температурами и заморозками в зимний период столбчатый фундамент может и вовсе не подходить

В центральных регионах с низкими зимними температурами подойдет фундамент ленточный. При этом заглубление должно быть не большим, ведь само здание будет достаточно легким.

Полы

Когда все деревянные брусья уложены и связаны друг с другом и с фундаментом, в них формируются пазы и размещаются напольные лаги (доска 50х150 мм). Верхняя часть лаг выверяется по горизонтали, а по низу прибиваются доски – они будут служить основой для устройства чернового пола. На получившееся досчатое основание укладывается мембранная изоляция (не допускает выветривания и намокания утеплителя, при этом не препятствует выходу наружу водяных паров). В промежутки между лагами нужно запрессовать утеплитель (минвату или пенопласт) и укрыть пароизоляцией. Сверху настилается обрезная доска (40х15 мм).

Схема устройства пола

Возведение фундамента

Свайно-винтовой фундамент

Нет необходимости привлекать спецтехнику для его постройки.
Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
Огромный выбор строительного материала (свай).
Фундамент обладает прекрасными несущими характеристиками.
Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
Фундамент монтируется в любое время года.

Как рассчитать количество свай?

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0.5-2	Аналогично

Как установить сваи самому?

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.

Сборка фермы для крыши дома в «полевых условиях»

Watch this video on YouTube

Продолжаем сборку ферм в полевых условиях 08.05.2012

Watch this video on YouTube

Строим дом своими руками и своими силами ….

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 5)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 6-1)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть7)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 9)

Watch this video on YouTube

Строим дом своими руками и своими силами (часть 10)

Watch this video on YouTube

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Обвязка фундамента

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.
