Монтаж электроточек в стены из гипсокартона или других полых материалов требует особого подхода к выбору крепежа и прокладке кабеля. В среднем установка одной точки занимает от 40 до 60 минут, а стоимость работы мастера варьируется от 500 до 1200 рублей за единицу. Чтобы понять, как установить розетки и выключатели в полые перегородки своими руками, нужно учитывать особенности фиксации механизмов, которые не имеют опоры в виде бетонного массива.
Особенности подготовки к электромонтажу
Перед тем как браться за инструмент, я всегда оцениваю уровень своих навыков. Работа с электрикой не прощает ошибок, поэтому базовые знания о фазе и нуле обязательны. Основным документом здесь выступают правила ПУЭ, где четко прописаны нормы безопасности. Если вы никогда не работали с напряжением 220В, лучше пригласить специалиста для контроля. Весь процесс в комнате площадью 15 квадратных метров обычно занимает один полноценный рабочий день.
Подбор необходимых материалов
Для полых стен обычные подрозетники не подходят — они просто выпадут из гипсокартона. Нужны специальные коробки с зажимными «ушками». Я рекомендую использовать кабель ВВГнг, так как он не поддерживает горение.
- Кабель ВВГнг 3х2.5 (для розеток) — 50-100 метров в зависимости от проекта.
- Кабель ВВГнг 3х1.5 (для выключателей) — 30-50 метров.

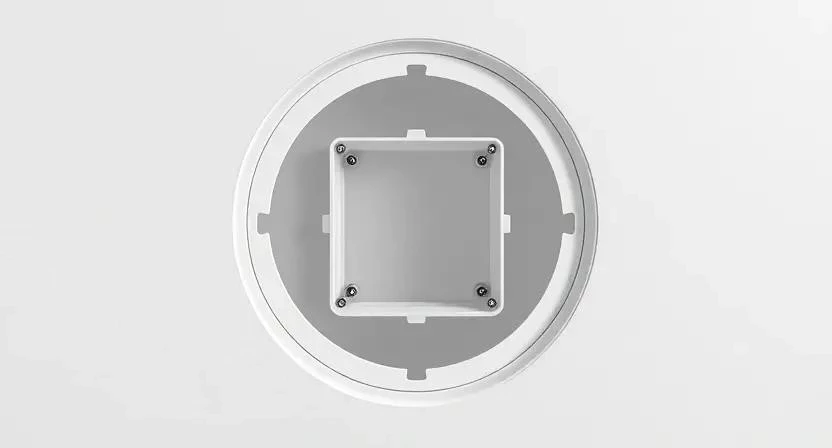

- Подрозетники для ГКЛ с зажимными лапками — по количеству точек.
- Гофрированная труба (ПВХ) диаметром 16 или 20 мм — по длине трасс.
- Клеммники Wago (для надежного соединения) — 1 упаковка.
- Дюбель-хомуты для крепления гофры к профилям — 100 шт.
- Изолента ПВХ — 2 рулона.
- Механизмы розеток и выключателей — по проекту.
Ниже приведена таблица с примерным расходом и стоимостью материалов для одной стандартной точки.
| Материал | Расход на 1 точку | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг | 3-5 метров | 60 руб/м | 300 |
| Подрозетник для ГКЛ | 1 шт. | 45 руб/шт. | 45 |
| Гофра ПВХ | 3-5 метров | 15 руб/м | 75 |
| Клеммник Wago | 2-3 шт. | 15 руб/шт. | 45 |
| Механизм розетки | 1 шт. | 250 руб/шт. | 250 |

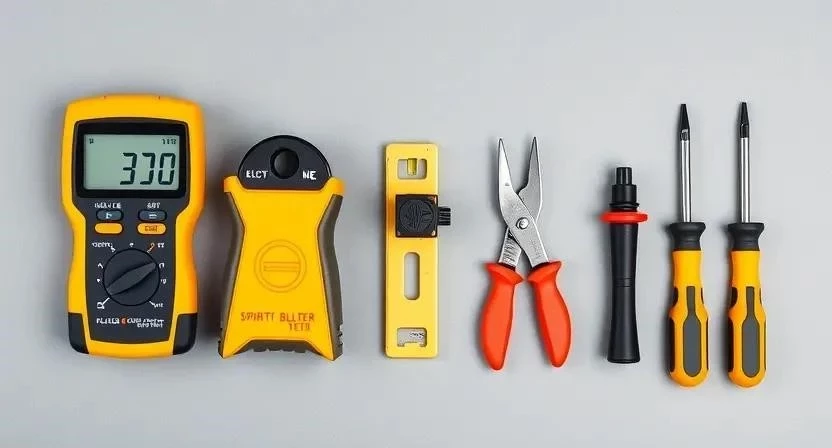

Инструментарий для работы
Правильный инструмент сокращает время работы в два раза. Для чистого выреза в гипсокартоне лучше использовать пазорез, но если его нет, выручит электролобзик с пилкой по металлу. Стриппер позволяет снять изоляцию, не повреждая жилы кабеля, что критично для безопасности.
- Пазорез или электролобзик — для отверстий.
- Строительный уровень — для выравнивания механизмов.
- Стриппер или острый нож — для зачистки проводов.
- Набор отверток (крестовая и плоская) — для затяжки винтов.
- Индикатор напряжения — для проверки отсутствия тока.
- Перфоратор с узким сверлом — для крепления к профилю.
- Мультиметр — для финального тестирования.
| Инструмент | Бытовой вариант | Профессиональный вариант | Разница в результате |
|---|---|---|---|
| Вырез отверстий | Нож/Лобзик | Пазорез | Скорость и чистота краев |
| Зачистка кабеля | Нож | Стриппер | Отсутствие зазубрин на меди |
| Проверка тока | Индикатор-отвертка | Мультиметр | Точность измерения напряжения |
| Разметка | Линейка | Лазерный уровень | Идеальная горизонталь |
| Крепеж гофры | Пластиковые стяжки | Дюбель-хомуты | Жесткость фиксации трассы |
Организация рабочего пространства
Перед началом монтажа я полностью очищаю зону работ от лишних вещей. Пол застилаю плотной пленкой, чтобы строительная пыль от гипсокартона не осела в щелях ламината или на мебели. Важнейший момент — обеспечить беспрепятственный доступ к электрощитку. Все автоматы должны быть отключены, а на рубильник я вешаю табличку «Не включать!», чтобы никто из домашних случайно не подал напряжение, пока я работаю с проводами.
Разметка и подготовка поверхности
Размечаю точки установки, используя уровень и карандаш. Высота розеток обычно составляет 30 см от чистового пола, а выключателей — 90 см. Очень важно проверить, где проходят вертикальные профили перегородки. Если отверстие под подрозетник попадет точно на профиль, придется либо смещать точку, либо аккуратно вырезать часть металла. Грунтовка поверхности на этом этапе не требуется, так как мы работаем внутри стены, но края вырезов позже можно обработать, чтобы избежать крошения ГКЛ.
Технология монтажа по шагам
Процесс установки требует последовательности. Однажды я решил проложить кабель без гофры, чтобы сэкономить время, и в итоге потратил лишние три часа, выискивая провод, который завалился за профиль. Теперь я строго следую этому алгоритму:
- Разметка точек (20 мин). Отмечаю центры всех будущих розеток и выключателей.
- Прокладка кабеля (1-2 часа). Протягиваю ВВГнг в гофре от распределительной коробки к каждой точке.
- Вырез отверстий (30-60 мин). С помощью пазореза или лобзика вырезаю круги под подрозетники.
- Фиксация коробок (40 мин). Вставляю подрозетники и затягиваю лапки до плотного прилегания к листу ГКЛ.
- Заводка проводов (30 мин). Вывожу концы кабеля в каждый подрозетник, оставляя запас 15 см.
- Стриппинг (20 мин). Снимаю внешнюю изоляцию гофры и кабеля, зачищаю жилы на 10-12 мм.
- Подключение механизмов (1 час). Соединяю фазу, ноль и заземление с клеммами розетки.
- Монтаж в коробки (30 мин). Аккуратно укладываю провода и закручиваю винты крепления механизма.
- Установка декора (30 мин). Надеваю защитные шторки, клавиши и фиксирую внешние рамки.
- Тестирование (20 мин). Проверяю напряжение мультиметром в каждой точке.
При работе с кабелем я всегда слежу, чтобы жилы не перекручивались. Если провод идет слишком туго, подрозетник может выгнуться, и рамка не ляжет плотно к стене.
| Этап работы | Время | Критический нюанс |
|---|---|---|
| Разметка | 20 мин | Проверка по уровню |
| Прокладка гофры | 120 мин | Крепление к профилю каждые 50 см |
| Вырез ГКЛ | 60 мин | Отсутствие заусенцев |
| Подключение | 60 мин | Плотная затяжка винтов |
| Тест | 20 мин | Проверка заземления |
Технические нюансы и требования
Температура в помещении при монтаже не играет большой роли, но влажность должна быть низкой, чтобы гипсокартон не размокал. Сечение кабеля выбираю строго по нагрузке: для розеток только 2.5 мм², для освещения — 1.5 мм². Гофру креплю к профилю с помощью дюбель-хомутов. Это предотвращает ее провисание и случайное повреждение при последующем монтаже других систем. Важно, чтобы все материалы были совместимы: например, подрозетники из ABS-пластика лучше всего держатся в ГКЛ.
Типичные ошибки новичков
Чаще всего начинающие мастера допускают ошибки в мелочах, которые потом всплывают при отделке. Я сам в начале пути забывал про заземление, считая его лишним, пока не увидел, как искрит дешевый чайник в розетке без «земли».
- Использование бетонных подрозетников. Они не имеют зажимов и просто вылетают из стены.
- Отсутствие заземления. Опасно для жизни и техники.
- Перетяжка кабеля. Слишком сильное натяжение может привести к обрыву жилы внутри изоляции.
- Ошибки в разметке. Когда розетка оказывается перекрытой плинтусом или шкафом.
- Слишком короткий запас провода. Невозможность перенести розетку на 2-3 см при финальной отделке.
Расчет затрат на монтаж
Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и покупки инструмента. В таблице ниже приведено сравнение стоимости установки одной точки.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 450 | 450 | 0 |
| Работа | 0 | 800 | 800 |
| Расходники (дюбели, лента) | 50 | 0 (включено) | 50 |
| 500 | 1250 | 750 |
Эксплуатация и уход
После завершения всех работ я рекомендую через месяц проверить затяжку винтов в клеммах. Медь имеет свойство «течь», и контакты могут ослабнуть, что приведет к нагреву и оплавлению пластика. Правила эксплуатации просты: не перегружайте одну розетку несколькими мощными приборами через тройники. Срок службы качественных электроточек при правильном монтаже составляет 15-20 лет.
Альтернативные способы монтажа
Если штробить стены или прокладывать кабель внутри перегородок уже поздно, можно использовать внешние кабель-каналы. Это менее эстетично, но быстро. Для тех, кто не хочет портить стены, существуют беспроводные выключатели, которые работают на радиоканале. Также применяются скрытые системы монтажа с использованием специальных распределительных блоков, которые позволяют менять схему разводки без разбора стен.
Ответы на частые вопросы
Можно ли ставить розетки в ГКЛ без усиления?
Да, если используются специальные подрозетники с лапками. Однако для тяжелых приборов (например, встроенных духовок) в стену закладывают фанерную или деревянную закладную.
Какой кабель лучше выбрать для полых стен?
Однозначно ВВГнг-LS. Он не горит и не выделяет едкого дыма.
Как закрепить подрозетник, если стена крошится?
Я в таких случаях использую монтажную пену с низким расширением или специальный гипс, который быстро застывает и намертво фиксирует коробку.
Нужна ли гофра внутри перегородки?
Да, она защищает кабель от острых краев профиля и позволяет заменить провод в будущем без демонтажа стены.
Как рассчитать количество кабеля?
Считаю расстояние от щитка до каждой точки по кратчайшему пути, прибавляю 15% на изгибы и запас в коробках.
Чем отличаются подрозетники для бетона и гипсокартона?
Бетонные — это просто стаканы, которые фиксируются раствором. Для ГКЛ предусмотрены зажимные механизмы («ушки»), которые прижимают коробку к листу.
Как проверить фазу в новой розетке?
Используйте индикаторную отвертку или мультиметр. При касании фазного контакта индикатор должен засветиться.
Меры безопасности:
— Всегда работайте в диэлектрических перчатках.
— Используйте респиратор при резке гипсокартона — пыль очень едкая.
— Никогда не работайте с электрикой в сыром помещении или с мокрыми руками.
— При работе на высоте используйте устойчивую стремянку, зафиксировав ее.
