Монтаж электропроводки в перегородках

Монтаж электропроводки в перегородках требует четкого планирования и соблюдения технических норм. Ошибка в расчетах или неверный выбор кабеля может привести к перегрузке сети или даже короткому замыканию. В среднем, разводка электрики в одной комнате занимает от 2 до 4 дней работы. Стоимость материалов на одну стандартную перегородку начинается от 5 000 рублей, а работа профессионала обойдется в 3 000–7 000 рублей за точку. Правильная электрика в перегородках гарантирует безопасность жильцов и удобство эксплуатации всех электроприборов.

Подготовка и оценка проекта

Прежде чем брать в руки инструмент, я всегда оцениваю общую сложность объекта. Нужно понимать, какие приборы будут подключаться, чтобы правильно рассчитать нагрузку на сеть. Базовые навыки электромонтажа обязательны: нужно уметь работать с клеммниками, понимать разницу между фазой и нулем, знать правила заземления. Я рекомендую выполнять все работы до зашивки каркаса гипсокартоном, так как доступ к проводам будет свободным, а монтаж — быстрым.

Однажды я решил сэкономить время и проложил кабель после частичной зашивки стен. В итоге мне пришлось вырезать несколько кусков гипсокартона, потому что я забыл про одну розетку под кондиционер. С тех пор я строго следую правилу: сначала вся электрика, потом — отделка.

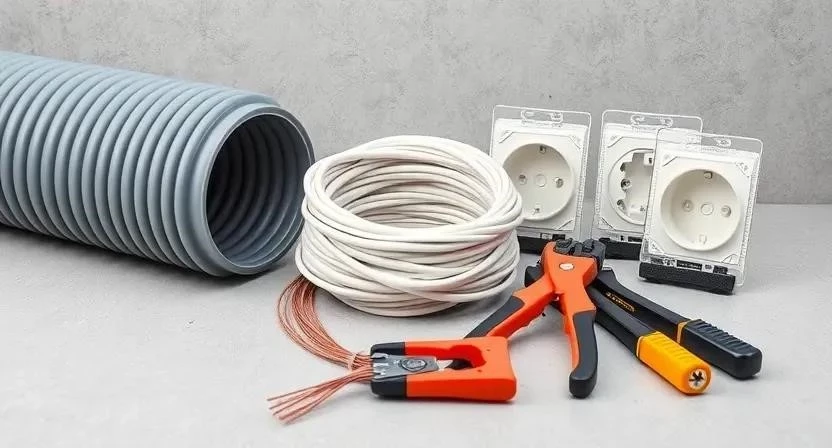

Выбор необходимых материалов

Для качественного монтажа я использую только сертифицированные компоненты. Основной упор делаю на пожаробезопасность и долговечность соединений. Кабель ВВГнг-LS является стандартом, так как он не поддерживает горение и имеет низкое дымовыделение.

• Кабель ВВГнг-LS 3х2.5 мм² (для розеток)
• Кабель ВВГнг-LS 3х1.5 мм² (для освещения)
• Гофрированная труба ПВХ (серая)
• Подрозетники для гипсокартона
• Распределительные коробки
• Монтажные стяжки (нейлоновые)
• Клеммники Wago или винтовые зажимы
• Изолента ПВХ
• Дюбель-хомуты для крепления гофры

Инструментарий для электромонтажа

Качественный инструмент ускоряет работу в два раза и избавляет от брака. Я не советую покупать дешевые китайские стрипперы, которые рвут жилу кабеля. Если бюджет ограничен, часть дорогого оборудования можно взять в аренду на несколько дней.

• Стриппер — для быстрой зачистки изоляции
• Пресс-клещи — для надежного обжима гильз
• Уровень (лазерный или пузырьковый) — для разметки розеток
• Перфоратор — для сверления отверстий в профиле и стенах
• Шуруповерт — для фиксации коробок и подрозетников
• Бокорезы — для обрезки проводов и стяжек
• Индикаторная отвертка — для проверки напряжения

Организация рабочего пространства

Перед началом работ я полностью очищаю зону монтажа от строительного мусора и лишних предметов. Пол застилаю плотной пленкой или оргалитом, чтобы мелкие обрезки изоляции и стяжек не въелись в покрытие. Организую рабочее место так, чтобы катушки с кабелем находились в начале линии разводки — так провод тянется легче и без лишних узлов.

Подготовка поверхности и разметка

Сначала я провожу детальный анализ каркаса перегородки. Нужно точно знать, где проходят стоечные профили, чтобы не сверлить их в случайных местах. Размечаю точки расположения розеток и выключателей, используя лазерный уровень. Все точки фиксирую маркером на профилях и временных листах гипсокартона.

Проверяю, нет ли на пути прокладки кабеля препятствий в виде труб водоснабжения или вентиляционных коробов. Если перегородка примыкает к бетонной стене, я заранее подготавливаю штробы для ввода кабеля. Грунтовка в данном случае не требуется, так как мы работаем с сухим каркасом.

Пошаговый процесс монтажа

Монтаж я выполняю строго по технологии, чтобы избежать перехлестов и повреждений изоляции. Я всегда использую лазерный уровень для выравнивания подрозетников — это избавляет от проблем при установке декоративных рамок.

1. Составление схемы разводки (2 часа). Рисую план расположения всех точек и трасс прохождения кабеля.
2. Монтаж распределительных коробок (3 часа). Закрепляю коробки в верхней части перегородки (обычно 30 см от потолка).

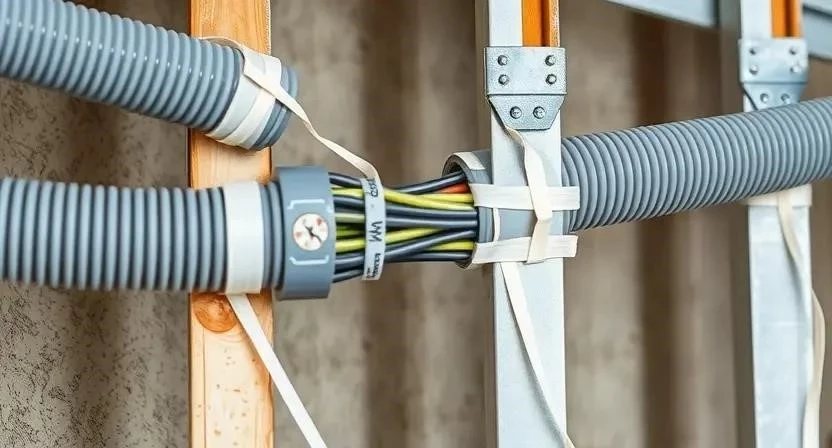

3. Прокладка кабеля в гофре (5-8 часов). Протягиваю ВВГнг-LS через гофротрубу, проходя сквозь отверстия в профилях.
4. Фиксация кабеля (2 часа). Использую нейлоновые стяжки каждые 50-70 см, чтобы гофра не провисала.

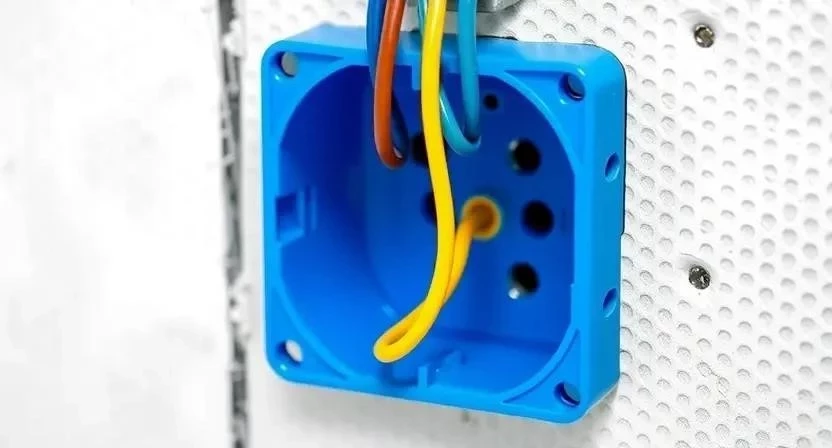

5. Установка подрозетников (3 часа). Врезаю монтажные коробки в гипсокартон, фиксирую их зажимами.

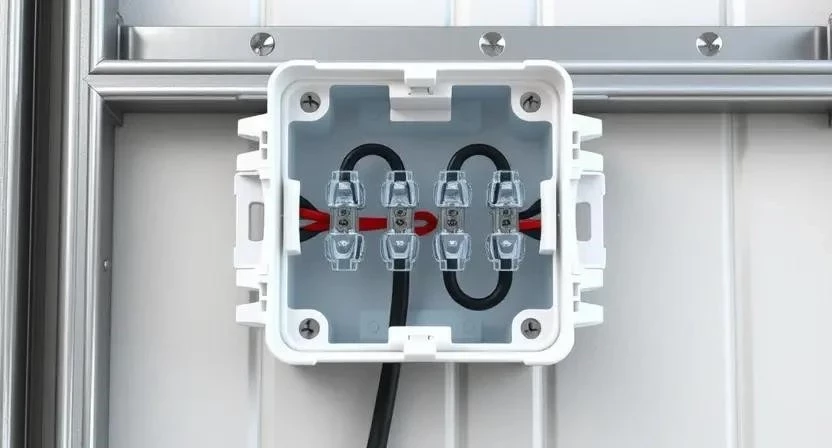

6. Подключение проводов (4 часа). Соединяю жилы в распределительных коробках с помощью клеммников.
7. Маркировка линий (1 час). Подписываю каждый кабель (например, «Свет кухня» или «Розетки спальня»).
8. Проверка изоляции (1 час). Визуально осматриваю всю трассу на предмет заломов и потертостей.
9. Тестовое подключение (2 часа). Прозваниваю цепи мультиметром, проверяя отсутствие короткого замыкания.
10. Финальная фиксация (1 час). Еще раз подтягиваю все стяжки перед тем, как закрыть доступ к проводке.

Я заметил, что использование лазерного осепостроителя позволяет выставить розетки в одну линию с точностью до миллиметра. Это особенно важно, если планируется установка широких многопостовых рамок.

Технические нюансы и нормы безопасности

Я строго придерживаюсь норм ПУЭ (Правила устройства электроустановок). Кабель в перегородках должен прокладываться строго вертикально или горизонтально — никаких диагоналей. Это нужно для того, чтобы при будущем монтаже картины или полки вы не попали сверлом в провод.

Температура и влажность в помещении должны быть в пределах нормы (до 25°C и до 60% влажности). Если вокруг подрозетников используется штукатурка для заделки краев ГКЛ, я жду полного высыхания (обычно 24-48 часов) перед установкой механизмов. Для безопасности обязательно использую респиратор при сверлении профилей и перчатки, чтобы избежать порезов об острые края металла.

Типичные ошибки при монтаже

Новички часто пытаются упростить процесс, что ведет к серьезным проблемам. Я однажды столкнулся с ситуацией, когда мастер перетянул кабель стяжками настолько сильно, что изоляция деформировалась, и через год в этом месте возник перегрев.

1. Прокладка кабеля без гофры. Металлический профиль может перетереть изоляцию при вибрациях или усадке здания.
2. Неправильное сечение провода. Использование 1.5 мм² для мощных розеток приводит к оплавлению кабеля.
3. Отсутствие заземления. Это создает риск поражения током при поломке бытовой техники.
4. Слишком сильная затяжка стяжек. Сдавливание жил кабеля нарушает его электрические свойства.
5. Отсутствие маркировки. При поиске неисправности через год придется вскрывать всю стену.

Расчет стоимости работ и материалов

Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и покупки инструмента. Я считаю, что для простых перегородок можно справиться самому, но сложные схемы лучше доверить профи.

Эксплуатация и уход за сетью

После завершения монтажа и чистовой отделки сеть готова к работе. Я рекомендую раз в год проверять затяжку винтовых контактов в розетках и выключателях, так как от перепадов температуры металл может «поплыть». Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет. Приступать к чистовой отделке (покраске, поклейке обоев) можно сразу после установки механизмов и проверки их работоспособности.

Альтернативные способы разводки

Если перегородки уже зашиты или вы хотите создать необычный интерьер, есть другие варианты. Беспроводные выключатели позволяют избежать штробления и прокладки кабелей к каждой точке управления. В стиле лофт часто используют открытую проводку в медных или стальных трубах — это выглядит эффектно и упрощает доступ к сети.

Также существуют специальные пластиковые кабель-каналы, которые крепятся на поверхность стены. Это самый быстрый и дешевый способ, но он проигрывает в эстетике скрытому монтажу.

График выполнения работ

Часто задаваемые вопросы (FAQ)

Можно ли использовать кабель ПВС в перегородках?
Нет, ПВС предназначен для гибких соединений и удлинителей. Для стационарной проводки в стенах используйте только ВВГнг-LS.

Как выбрать сечение для розеток?
Для стандартных розеток используйте сечение 2.5 мм². Для освещения достаточно 1.5 мм².

Как крепить гофру к металлопрофилю?
Лучше всего использовать нейлоновые стяжки или специальные пластиковые клипсы, которые защелкиваются на профиле.

Нужно ли заземлять все розетки?
Да, согласно ПУЭ, заземление обязательно для обеспечения безопасности при утечке тока.

Что делать, если кабель зажали профилем?
Такой участок нужно заменить или максимально надежно изолировать, если повреждение минимально, но лучше переложить.

Можно ли объединять разные линии в одной гофре?
Да, если они имеют одинаковое напряжение, но я рекомендую разделять силовые и слаботочные линии (интернет, ТВ).

Как проверить работоспособность перед зашивкой?
Используйте мультиметр в режиме «прозвонки» или подайте напряжение через временный патрон с лампой.
