Проектирование системы вентиляции в частном доме

Проектирование системы вентиляции в частном доме – это задача, которая требует глубокого понимания физики воздушных потоков и тщательного подхода. От качества проекта зависит не только комфорт проживания, но и долговечность самого строения. По моим наблюдениям, многие домовладельцы недооценивают эту сложность, что часто приводит к серьезным проблемам: от постоянной духоты и запахов до появления плесени и разрушения конструкций. Исправление таких ошибок после завершения строительства может обойтись в десятки и даже сотни тысяч рублей, не говоря уже о потерянном времени и нервах. Поэтому крайне важно уделить максимум внимания каждому этапу, чтобы обеспечить правильный воздухообмен в доме.

Что важно знать перед началом работы

Прежде чем приступать к разработке проекта вентиляции, необходимо усвоить базовые принципы. Вентиляция – это не просто движение воздуха, это сложный процесс, основанный на законах физики, где ключевую роль играют понятия притока и вытяжки. Приток – это поступление свежего воздуха в помещение, а вытяжка – удаление отработанного. Оценка сложности проектирования зависит от размеров дома и выбранного типа системы. Для небольшого дома с естественной вентиляцией базовые навыки могут быть достаточны, но для принудительной приточно-вытяжной системы с рекуперацией тепла потребуется более глубокое понимание. Я всегда советую начинать расчеты и разработку проекта на этапе создания общего архитектурного плана дома, чтобы интегрировать вентиляционные каналы максимально эффективно и незаметно. Это позволит избежать многих проблем в будущем.

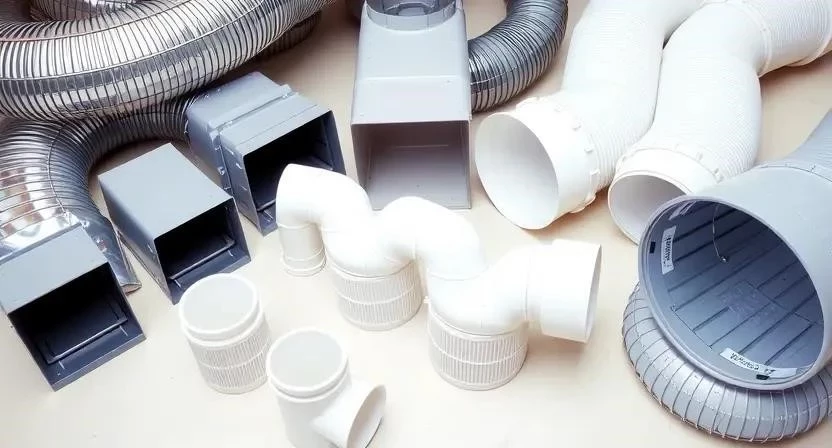

Необходимые материалы для системы

Выбор материалов для вентиляционной системы напрямую влияет на ее эффективность, долговечность и, конечно, стоимость. Основными элементами являются воздуховоды, которые могут быть изготовлены из пластика или металла, а также гибкие гофры для сложных участков. Пластиковые воздуховоды легкие, гладкие внутри, что снижает сопротивление воздуха, и не подвержены коррозии. Металлические (оцинкованные или из нержавеющей стали) более прочные, огнестойкие и подходят для систем с высокими температурами или требованиями к жесткости. Гибкие гофры удобны для соединений и обхода препятствий, но имеют большее аэродинамическое сопротивление. Важно также предусмотреть изоляцию воздуховодов, особенно тех, что проходят через неотапливаемые помещения, для предотвращения конденсации и снижения теплопотерь. Например, для дома площадью 150 м², может потребоваться около 50-70 метров воздуховодов разного сечения, 10-15 диффузоров и вытяжных решеток, а также около 20-30 метров теплоизоляции.

Вот таблица с основными материалами и их характеристиками:

Необходимые инструменты для монтажа

Для качественного монтажа вентиляции потребуется набор как общих строительных, так и специализированных инструментов. Без рулетки и строительного уровня не обойтись для точной разметки и выравнивания. Перфоратор будет нужен для создания отверстий в стенах и перекрытиях под воздуховоды и крепления. Ножницы по металлу или ножовка для пластика помогут подогнать воздуховоды по размеру. Для герметизации стыков понадобятся герметик и монтажная лента. Также крайне полезно иметь программу для расчета воздухообмена, чтобы убедиться в правильности всех параметров до начала работ. Я сам не раз убеждался, что даже самые простые расчеты лучше перепроверить в специализированном ПО. Некоторые инструменты, например, мощный перфоратор или трубогиб (если используете металлические воздуховоды сложной формы), можно взять в аренду, что значительно сэкономит бюджет, если вы не планируете часто ими пользоваться. Однако базовый набор, такой как рулетка, уровень, шуруповерт, я считаю, должен быть у каждого домашнего мастера.

Вот список основных инструментов:

• Рулетка (5-10 м)
• Строительный уровень (1-1.5 м)
• Перфоратор с набором буров и коронок
• Шуруповерт с набором бит
• Ножницы по металлу или электролобзик для пластика
• Монтажный нож
• Плоскогубцы, отвертки
• Монтажная пена, герметик, алюминиевый скотч
• Маркер, карандаш
• Программа для расчета вентиляции (онлайн или десктопная)
• Защитные очки и перчатки

Подготовка помещения к работам

Правильная интеграция вентиляционной системы в архитектуру дома начинается на стадии проектирования. Важно заранее продумать трассы прохождения воздуховодов, чтобы они не конфликтовали с несущими конструкциями, электропроводкой, водопроводными и канализационными трубами. Например, я всегда стараюсь располагать основные магистрали в коридорах или технических помещениях, чтобы минимизировать их влияние на жилые зоны. Защита перекрытий крайне важна при прокладке воздуховодов через них: необходимо использовать специальные гильзы или короба, чтобы обеспечить пожарную безопасность и предотвратить распространение шума. Согласование трасс с проектами электрики и сантехники поможет избежать неприятных сюрпризов во время монтажа, когда выясняется, что в одном месте должны пройти сразу три коммуникации. Это этап, где тщательное планирование экономит не только деньги, но и множество головной боли.

Подготовка поверхностей и расчеты

Перед началом монтажных работ необходимо тщательно подготовить зоны, где будут располагаться элементы вентиляции. Очистка поверхностей от пыли, грязи и строительного мусора обеспечит надежное крепление кронштейнов и герметичность соединений. Однако основной объем работы на этом этапе – это точные расчеты. Расчет требуемого объема воздуха (кратности воздухообмена) является краеугольным камнем правильного проектирования. Он зависит от площади помещения, его назначения (спальня, кухня, санузел) и количества постоянно проживающих людей. Например, для жилых комнат норма составляет 3 м³ свежего воздуха в час на 1 м² площади или 20 м³ на человека. Для кухни и санузлов эти нормы значительно выше. После расчетов объема воздуха нужно проверить герметичность контура здания. Даже самая мощная вентиляция будет неэффективна, если в доме есть неконтролируемые щели, через которые уходит тепло и поступает холодный воздух. Тестирование на герметичность (аэродверь) поможет выявить такие утечки и устранить их до запуска системы.

Таблица норм воздухообмена для разных типов комнат:

Пошаговая инструкция по правильному проектированию

Создание эффективной системы вентиляции – это последовательный процесс, где каждый шаг имеет значение. Я убежден, что следование четкому плану помогает избежать большинства дорогостоящих ошибок. Вот как я подхожу к проектированию, чтобы обеспечить оптимальный воздухообмен и комфорт в доме:

1. Определение точек притока и вытяжки (30-60 минут): Начинаем с анализа плана дома. Приточные устройства (клапаны, диффузоры) размещаем в «чистых» зонах – спальнях, гостиных. Вытяжные – в «грязных» – кухнях, санузлах, гардеробных, котельных. Важно, чтобы воздух двигался от чистых зон к грязным, а затем удалялся.
2. Расчет кратности воздухообмена (1-2 часа): Используя нормы из СНиП или вышеприведенной таблицы, рассчитываем необходимый объем приточного и вытяжного воздуха для каждого помещения. Это основа, которая покажет, сколько воздуха нужно подавать и удалять в час.
3. Выбор типа системы (1-3 часа): Определяемся, будет ли это естественная вентиляция (на основе разницы давлений и температур) или принудительная (с использованием вентиляторов). Для большинства современных домов с хорошей герметичностью естественная вентиляция недостаточна, поэтому чаще всего выбирают принудительную, часто с рекуперацией тепла.
4. Расчет сечения воздуховодов (2-4 часа): Это критически важный этап. Сечение воздуховодов должно быть достаточным для обеспечения расчетного объема воздуха при минимальном сопротивлении и шуме. Использование слишком малых сечений приводит к увеличению скорости воздуха, шуму и дополнительной нагрузке на вентиляторы. Я обычно использую специальные таблицы и калькуляторы, чтобы точно подобрать диаметр.
5. Схема разводки по комнатам (3-6 часов): Прорисовываем маршруты воздуховодов на плане дома. Стараемся минимизировать количество поворотов и переходов, так как каждый из них увеличивает сопротивление. Разводка должна быть максимально компактной и незаметной, учитывая расположение мебели и элементов интерьера.
6. Подбор вентиляционного оборудования (2-5 часов): Выбираем приточные и вытяжные установки, вентиляторы, рекуператоры, фильтры. Мощность оборудования должна соответствовать расчетным объемам воздухообмена с небольшим запасом. Обращаем внимание на уровень шума оборудования.
7. Проектирование системы фильтрации (1-2 часа): Определяем, какие фильтры будут использоваться (грубой, тонкой очистки, угольные) и где они будут располагаться. Это важно для качества воздуха и защиты самого оборудования.
8. Расчет мощности вентиляторов (1-2 часа): На основе общего сопротивления сети воздуховодов (учитывая длину, повороты, фильтры) и требуемого объема воздуха подбираем вентиляторы с необходимой производительностью и напором.
9. Планирование мест обслуживания (1-2 часа): Предусматриваем легкий доступ к фильтрам, вентиляторам, рекуператору для их регулярной очистки и обслуживания. Любые скрытые элементы должны иметь ревизионные люки. Мой личный опыт показал, что игнорирование этого пункта приводит к тому, что система со временем перестает обслуживаться и теряет эффективность.

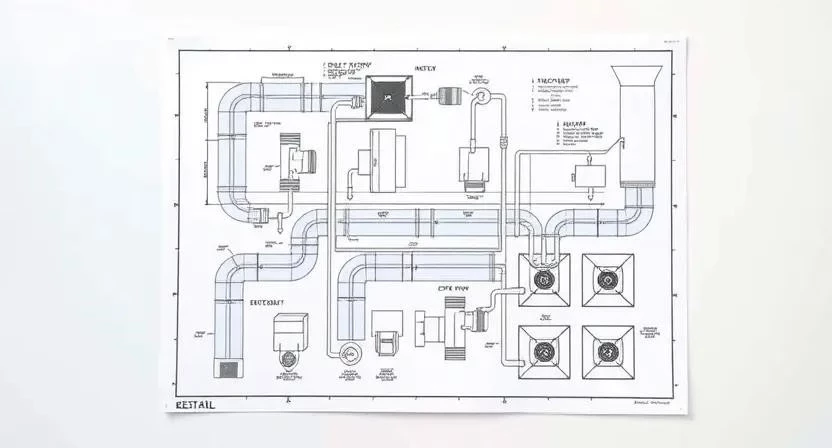

10. Составление итоговой схемы монтажа (4-8 часов): Финальный чертеж со всеми размерами, отметками, спецификацией оборудования и материалов. Этот документ будет служить основной для монтажников.

Таблица пошагового плана проектирования:

Важные нюансы, которые часто упускают

Помимо основных этапов, существует ряд тонкостей, которые могут значительно повлиять на работу вентиляции. Влияние температуры и влажности – один из таких факторов. Например, при прохождении теплого влажного воздуха по холодным воздуховодам может образовываться конденсат. Это не просто капли воды, это прямой путь к развитию плесени и грибка внутри системы и даже к порче строительных конструкций. Для борьбы с конденсатом крайне важна качественная теплоизоляция воздуховодов, особенно тех, что проложены в неотапливаемых помещениях или за стенами. Я как-то столкнулся с ситуацией, когда строители сэкономили на изоляции в холодном чердаке, и через год на потолке в ванной комнате появились мокрые пятна – оказалось, это конденсат с вентиляционных труб. Совместимость материалов воздуховодов также играет роль: нельзя просто так соединять разные металлы без изоляции, чтобы избежать электрохимической коррозии. И, конечно, учет теплопотерь. Приточная вентиляция подает холодный воздух, и если не использовать рекуператор, то дом будет терять значительное количество тепла, что увеличит расходы на отопление.

Частые ошибки при проектировании и их последствия

Ошибки в проектировании вентиляции – это не редкость, и они могут привести к очень неприятным последствиям. Вот список наиболее распространенных промахов, с которыми я сталкиваюсь:

1. Недостаточный приток воздуха: Самая частая ошибка. Дом превращается в «термос», воздух застаивается, становится душно, повышается уровень углекислого газа, что негативно сказывается на самочувствии.
2. Неправильное расположение вытяжных отверстий: Если вытяжка находится далеко от источников загрязнения (кухни, санузла) или расположена некорректно относительно притока, то загрязненный воздух не удаляется эффективно, а разносится по всему дому.
3. Отсутствие расчета сечения труб: Использование воздуховодов меньшего диаметра, чем требуется, приводит к увеличению скорости воздуха, высокому аэродинамическому сопротивлению, сильному шуму и перегрузке вентиляторов.
4. Игнорирование шума вентиляторов и воздушных потоков: Громко работающая система вентиляции будет раздражать и мешать комфортному проживанию. Необходимо выбирать тихое оборудование и предусматривать шумоглушители.
5. Отсутствие или неэффективная фильтрация: Без фильтров в дом будет поступать пыль, пыльца, аллергены. А сам воздуховод быстро загрязнится, что снизит эффективность системы и станет рассадником бактерий.
6. Недостаточная герметичность системы: Утечки воздуха в воздуховодах снижают производительность системы, приводят к потерям тепла и шуму.
7. Отсутствие ревизионных люков и доступа к обслуживанию: Если нельзя легко добраться до фильтров или вентиляторов, то система не будет обслуживаться, быстро выйдет из строя или потеряет эффективность.
8. Игнорирование норм пожарной безопасности: Неправильная прокладка воздуховодов через противопожарные преграды или использование негорючих материалов может стать причиной распространения огня.

Последствия таких ошибок всегда одни: сырость, плесень на стенах, неприятные запахи, постоянная духота и, как следствие, ухудшение здоровья жильцов. Исправлять это всегда дороже, чем сделать правильно с первого раза.

Расчет стоимости системы

Стоимость системы вентиляции в частном доме складывается из нескольких основных компонентов: затрат на проектирование, стоимость материалов и оборудования, а также оплата монтажных работ. Правильный подход к проектированию изначально позволяет не только оптимизировать расходы, но и избежать будущих трат на исправление ошибок и повышенных эксплуатационных затрат. Например, установка рекуператора тепла, хоть и увеличивает начальную стоимость, значительно экономит на отоплении в долгосрочной перспективе, что я неоднократно видел на практике. Экономия при самостоятельном монтаже может быть существенной, но требует определенных навыков и времени. Если же нанимать бригаду, то к стоимости материалов нужно добавить около 50-100% от этой суммы за работу.

Таблица расчета стоимости системы вентиляции (пример для дома 150 м²):

Уход после завершения монтажа

После того как система вентиляции смонтирована и запущена, важно не забывать о ее регулярном обслуживании. Это залог долгой и эффективной работы. Основной элемент, требующий внимания, – это фильтры. Их необходимо очищать или менять согласно регламенту производителя, обычно раз в 3-6 месяцев, в зависимости от запыленности воздуха. Загрязненные фильтры не только перестают очищать воздух, но и создают дополнительное сопротивление, увеличивая нагрузку на вентиляторы и снижая общую производительность системы. Регулярно проверяйте тягу в вытяжных каналах, особенно в естественных системах. Это можно сделать, поднеся лист бумаги к решетке – он должен притягиваться. В принудительных системах следует периодически осматривать вентиляторы на предмет загрязнений и посторонних шумов. Срок службы хорошо спроектированной и обслуживаемой системы вентиляции может достигать 15-20 лет и более, но без ухода она быстро потеряет свои качества.

Альтернативные варианты вентиляции

Мир вентиляционных систем постоянно развивается, предлагая домовладельцам разнообразные решения для обеспечения свежего воздуха. Выбор оптимального варианта зависит от бюджета, климатических условий и личных предпочтений. Рассмотрим основные альтернативы:

• Классическая естественная вентиляция: Самый простой и дешевый вариант, основанный на разнице температур и давлений. Приток воздуха осуществляется через приточные клапаны в окнах или стенах, вытяжка – через вентканалы в санузлах и кухнях.
• Приточно-вытяжные установки (ПВУ) с рекуперацией тепла: Это современное и энергоэффективное решение. Установка обеспечивает приток свежего и вытяжку отработанного воздуха, при этом рекуператор передает тепло отработанного воздуха приточному, значительно экономя на отоплении.
• Компактные бризеры и стеновые рекуператоры: Отличное решение для тех, кто не готов монтировать полноценную канальную систему. Бризеры – это компактные приточные установки с фильтрацией и подогревом воздуха, устанавливаемые на стену. Стеновые рекуператоры обеспечивают приток и вытяжку через одно отверстие в стене, также с возвратом тепла.
• Вытяжная вентиляция с механическим побуждением: В этом случае приток осуществляется естественным путем (через клапаны), а вытяжка – принудительно с помощью вентиляторов. Это более эффективный вариант, чем полностью естественная система, но он не обеспечивает подогрев приточного воздуха.
• Гибридные системы: Комбинация различных подходов, например, естественная вентиляция в спальнях и принудительная вытяжка в санузлах, или локальные бризеры в сочетании с центральной вытяжкой.
• Вентиляция с кондиционированием: Некоторые современные системы могут объединять функции вентиляции и кондиционирования, обеспечивая не только свежий, но и комфортной температуры воздух.
• Системы с увлажнением/осушением: Для регионов с экстремальными показателями влажности можно интегрировать в приточную систему увлажнители или осушители воздуха.

Каждый из этих вариантов имеет свои плюсы и минусы, и выбор должен быть обоснован расчетами и учетом всех условий эксплуатации.

Часто задаваемые вопросы

В процессе общения с домовладельцами я часто слышу одни и те же вопросы о вентиляции. Вот ответы на самые популярные из них:

Можно ли обойтись только вытяжкой в частном доме?
Нет, обойтись только вытяжкой в современном герметичном доме нельзя. Вытяжка будет работать эффективно только при условии достаточного притока свежего воздуха. Если притока нет, то вытяжка будет создавать разрежение, что приведет к задуванию воздуха через любые щели (в том числе из канализации или отработанных дымоходов), а также к неэффективному удалению загрязненного воздуха.

Как проверить работу вентиляции в доме?
Для естественной вентиляции самый простой способ – поднести тонкий лист бумаги или пламя свечи к вытяжной решетке. Если лист притягивается или пламя отклоняется внутрь, вентиляция работает. Для принудительных систем можно использовать анемометр для измерения скорости воздуха или просто оценить свежесть воздуха в помещении.

Почему в доме пахнет сыростью, даже если есть вентиляция?
Запах сырости, как правило, указывает на избыточную влажность и, возможно, на образование плесени. Это может быть следствием недостаточной производительности вентиляции (не хватает притока или вытяжки), неправильного расположения вытяжных отверстий, или же наличия мостиков холода и конденсата на конструкциях. Необходимо проверить расчеты, герметичность системы и наличие плесени.

Где лучше ставить приточный клапан?
Приточные клапаны лучше всего устанавливать в жилых комнатах (спальнях, гостиных) на высоте около 2 метров от пола, рядом с окном или радиатором отопления. Это позволяет поступающему холодному воздуху смешиваться с теплым воздухом от радиатора, предотвращая сквозняки и обеспечивая более равномерное распределение свежего воздуха.

Нужна ли вентиляция, если в доме установлены пластиковые окна?
Да, вентиляция нужна обязательно! Пластиковые окна герметичны и практически полностью перекрывают естественный приток воздуха, который раньше обеспечивался через щели в старых деревянных рамах. Без принудительной или хорошо спроектированной естественной вентиляции с приточными клапанами в доме будет душно, повысится влажность и появится плесень.

Как часто нужно чистить воздуховоды?
Частота чистки воздуховодов зависит от типа системы, наличия фильтров и уровня загрязненности окружающей среды. Обычно рекомендуется проводить профессиональную чистку воздуховодов раз в 3-5 лет, а фильтры менять или чистить каждые 3-6 месяцев.

Можно ли использовать вентиляцию без рекуператора?
Можно, но это приведет к значительным теплопотерям в холодное время года, так как приточный воздух будет поступать в дом холодным, и его придется подогревать системой отопления. Рекуператор позволяет вернуть до 90% тепла вытяжного воздуха, что существенно экономит на отоплении.

Как бороться с шумом от вентиляции?
Борьба с шумом начинается на этапе проектирования: выбирайте тихое оборудование, используйте воздуховоды достаточного сечения, чтобы избежать высоких скоростей воздуха. Также помогают шумоглушители, устанавливаемые в воздуховоды, и виброизолирующие прокладки под вентиляторами.
